牵引式大容量农田喷药喷雾机组

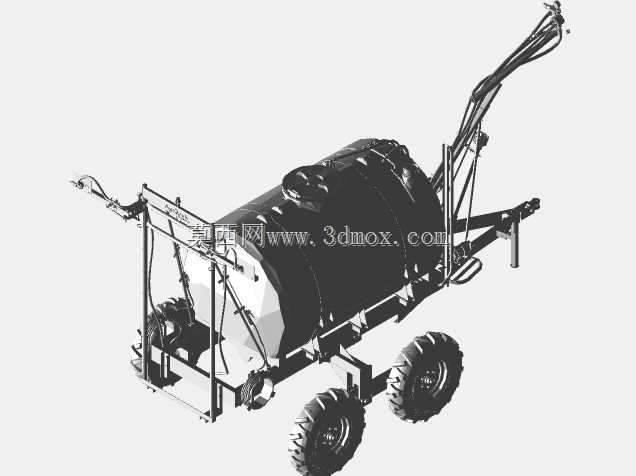

　　这套牵引式田间喷雾作业装备的三维结构，围绕规模化种植地块的植保施药需求搭建，整机采用拖挂行走架构，前端设置三角牵引架，可直接挂接在农用拖拉机后方，由动力主机牵引完成地块转场与作业行进，无需自带行走动力，大幅降低整机自重与制造成本，适配国内多数保有量较大的中马力农用拖拉机挂接接口。从现场作业的实际边界来看，整机横向展开喷杆后，单次作业幅宽可覆盖十余米作物垄距，罐体额定储液容积达到2000升，单次加药即可完成大面积地块的喷施作业，减少往返加药点的空驶时间，在大田小麦、玉米、草场牧草以及连片经济作物种植区的病虫害防治、叶面肥喷施、除草剂喷洒作业中适配性极强。

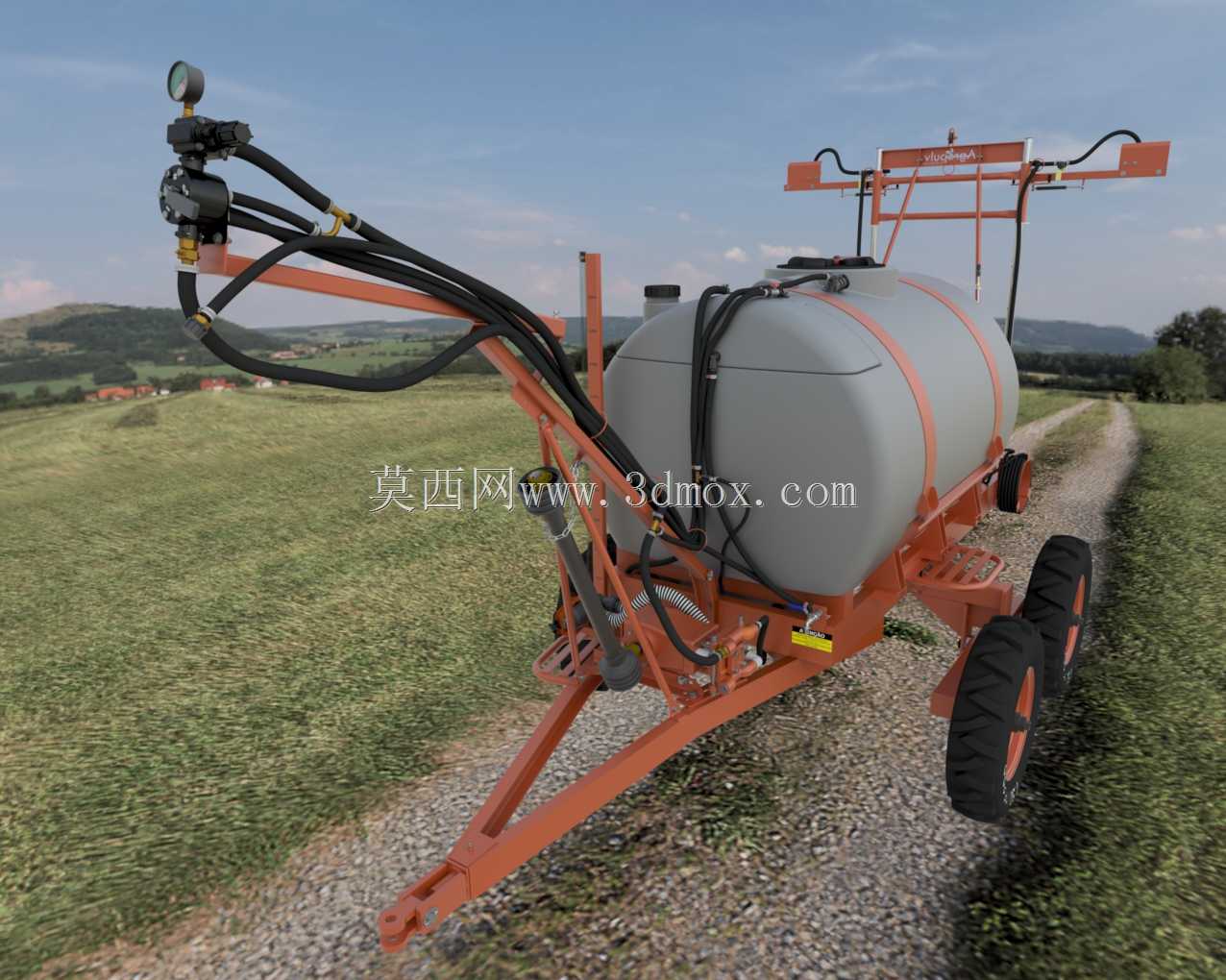

　　结构布局上，卧式大容量储液罐居中安置在焊接型钢车架上方，罐体采用流线型卧式造型，既降低整机重心，避免田间不平路面拖挂行进时出现侧翻风险，也能让罐内药液在作业晃动时减少液面冲击，配套的罐身固定抱箍沿罐体轴向均匀布置，将塑料罐体牢牢约束在车架承托梁上，避免颠簸路段罐体出现移位窜动。车架下方配置两组大花纹农用越野轮胎，轮胎胎面采用深人字抓地花纹，在泥泞田埂、疏松耕地表面行驶时可有效排出胎面夹带的泥土，获得足够附着力，不会出现打滑陷车问题，轮距参数匹配主流农作物种植的垄距宽度，作业行进时轮胎可顺着垄沟行走，不会碾压作物植株。

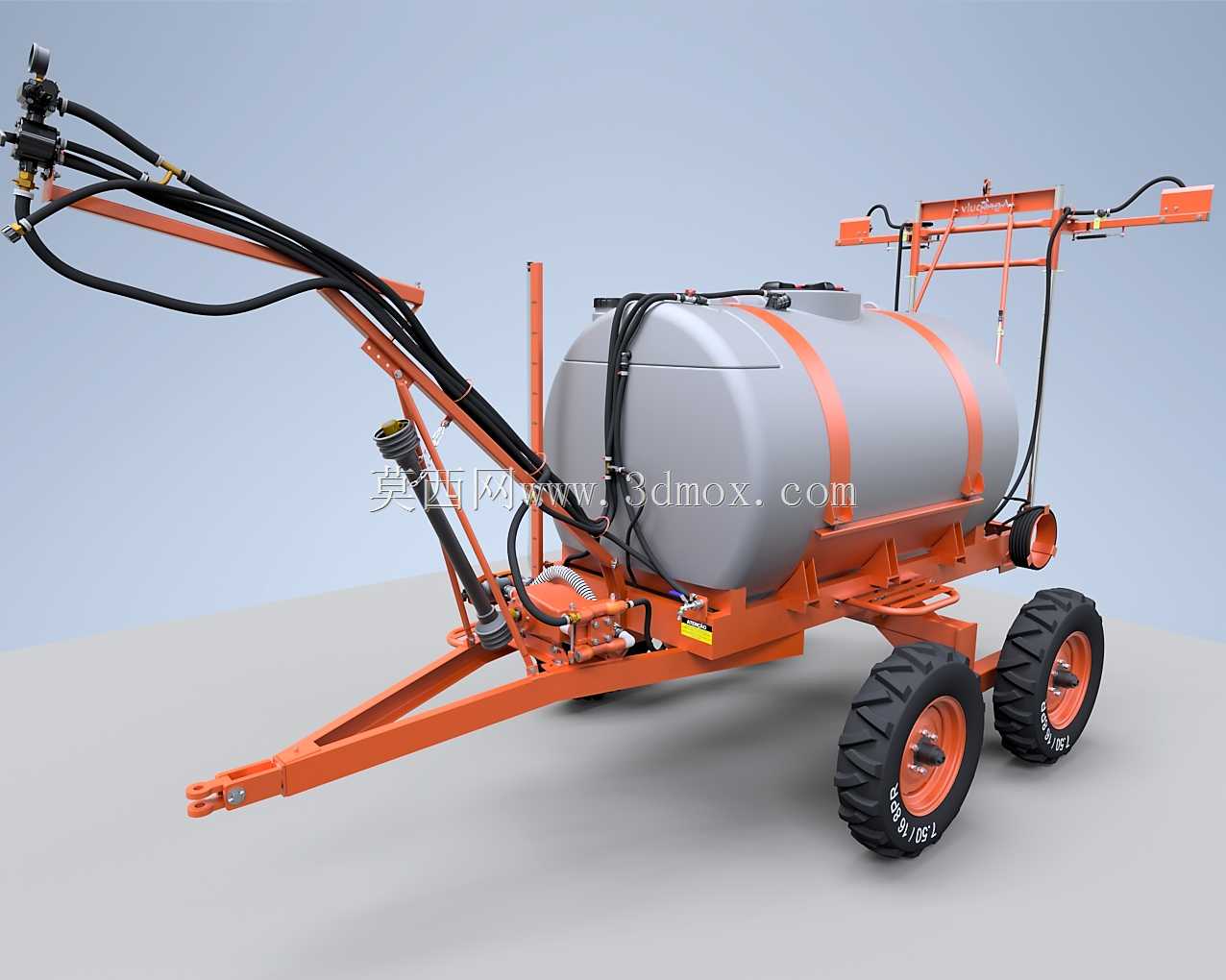

　　喷杆系统布置在罐体后方的高位支架上，作业时可向机身两侧水平展开，展开后喷杆上间隔安装的雾化喷头距离作物冠层保持恒定高度，喷施过程中药液雾滴可均匀覆盖作物叶片正反面；转场运输时两侧喷杆可向内折叠收拢，收拢后整机横向宽度控制在常规道路通行限值以内，可直接沿乡村道路转场，无需额外拆卸喷杆部件。喷杆的升降、折叠动作由配套液压油缸驱动，管路沿车架、喷杆杆体走线布置，高压输液管从车架侧方的液泵输出端连通至各喷头，管路段设置管卡固定，避免作业晃动过程中管路与金属结构发生摩擦破损。

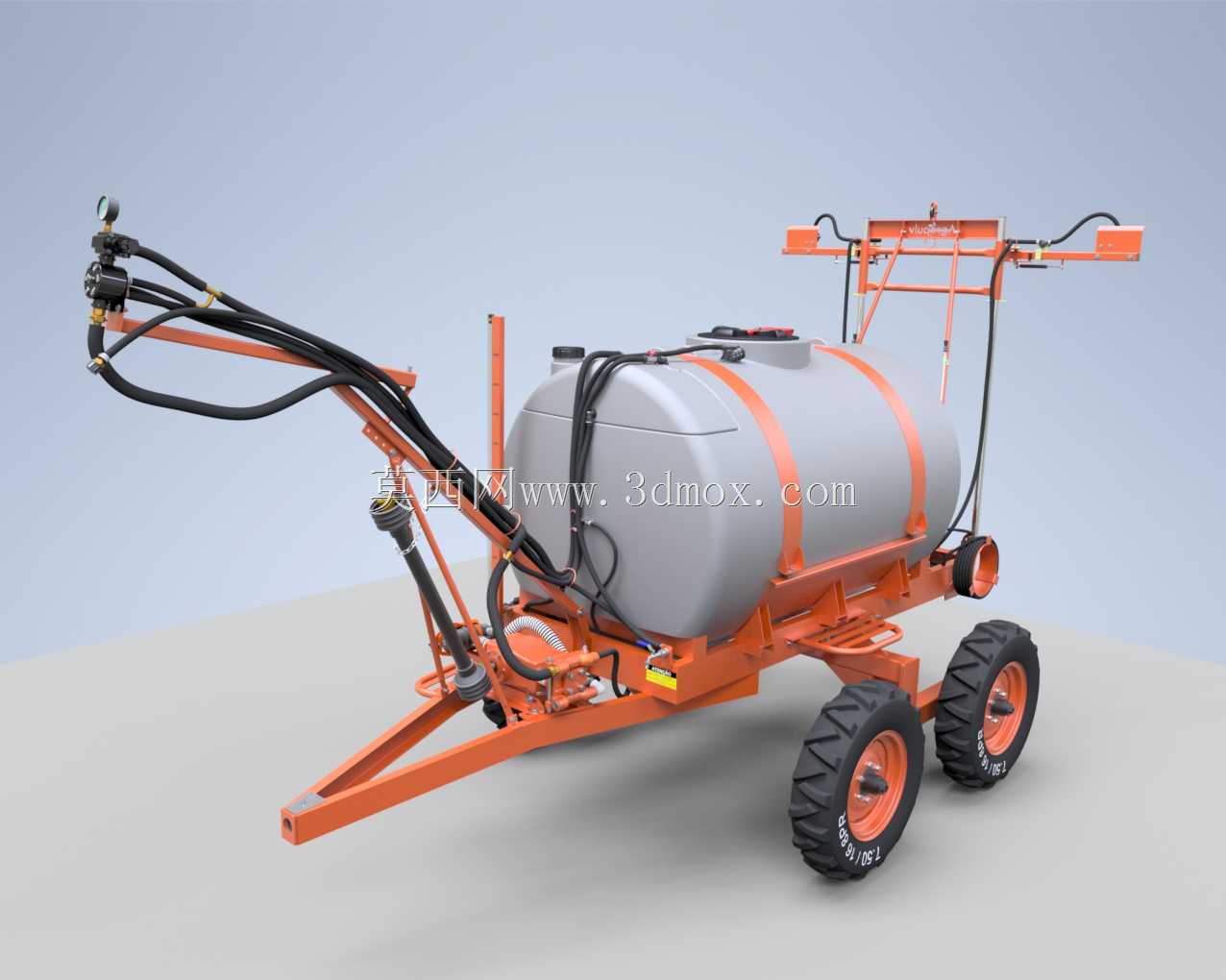

　　前端牵引架位置集成了药泵、控制阀组与管路快接接口，牵引挂接环采用耐磨厚钢板焊接成型，挂接后可配套拖拉机后输出轴驱动药泵运转，将罐内药液加压后输送至喷杆喷头，操作端的控制阀门集中布置在机身侧方易操作位置，机手在拖拉机驾驶位附近即可完成喷药开关、压力调节、喷杆收展的操作。整机三维建模过程中，所有焊接车架的型钢截面、轮胎安装轮毂、管接头连接位、罐体安装支座都按实际装配关系还原，结构设计时充分考虑田间作业的维护便利性：药泵、滤芯部件都布置在机身外侧无遮挡位置，日常加注药液、清洗滤芯、更换喷头时无需拆解外围护板，罐体顶部开设大尺寸加液口，加药、清空罐内残液、内部清洗都可直接从顶部口部操作，罐底设置排污口，作业结束后可完全排空罐内残留药液，避免不同药剂混用产生药害。

　　安装边界层面，拖挂状态下整机牵引点高度匹配拖拉机后悬挂牵引座的常规高度区间，折叠状态下整机高度、宽度都符合农用机械道路转场的尺寸要求，作业展开时喷杆两端设置防撞弹性回位结构，当喷杆端部碰到田间树木、电线杆等障碍物时可小角度偏转后自动回位，避免刚性喷杆被撞变形。车架的轮轴采用重载型钢车轴，承载余量充分，即使满载2000升药液的状态下，在起伏田间行驶也不会出现车架变形、车轴过载断裂的问题，所有紧固件、铰接点位都预留了润滑维护空间，长期户外田间作业的耐用性在结构设计阶段就做了充分考量。
