牵引式400升风送农用喷药机结构

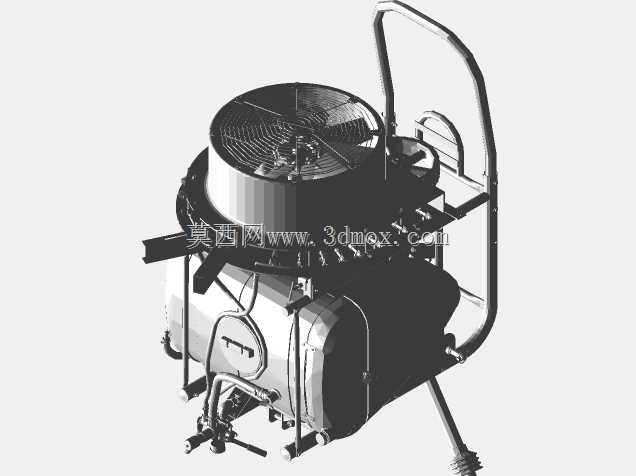

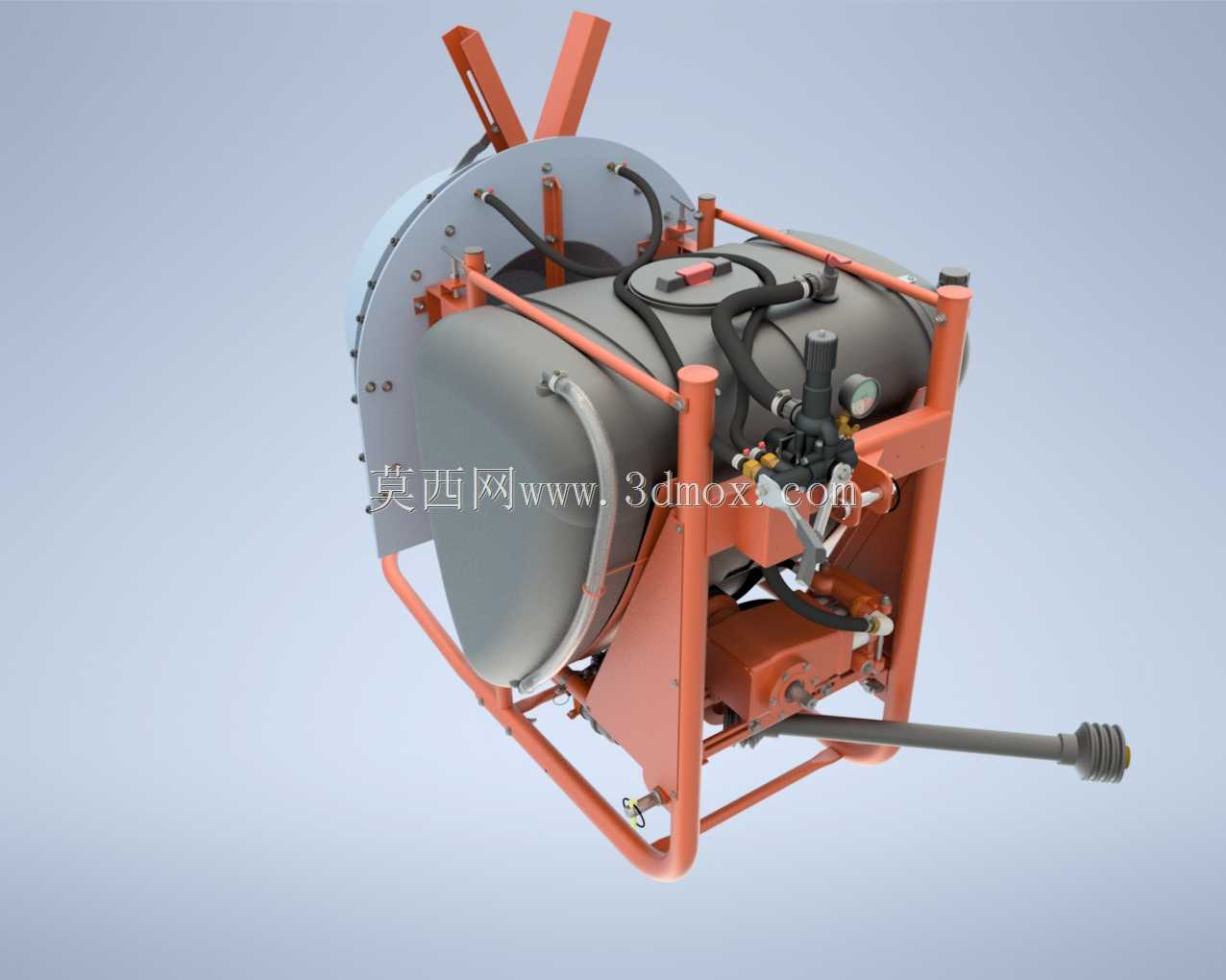

　　这套三维结构呈现的是一种面向果园、葡萄园、灌木经济作物和小块农田植保作业的牵引式风送喷雾设备。整机以400升药液储罐为核心，外部由橙色管状焊接框架承托，后部配置离心风筒与导流罩，前部布置泵组、调压过滤单元、控制阀件和牵引传动轴，整体形态紧凑，适合挂接在拖拉机后方，通过动力输出轴驱动液泵与风机完成药液输送、雾化和气流输送。

　　从实际使用场景看，这类设备并不依赖人工背负或手动喷杆逐行喷洒，而是随拖拉机在作物行间移动。药液从主储罐经吸液管路进入泵体，泵组加压后输送至控制阀、压力表、过滤器和分配管路，最终到达风筒周边的雾化喷嘴。风机产生的高速气流将雾滴进一步破碎并推向树冠内部，使药液能够覆盖叶片正反面、枝条间隙和较高冠层。相比普通喷杆式喷雾，风送方式更适合行距较窄、树体较高、枝叶密集的果园环境，尤其在葡萄、柑橘、苹果、梨、浆果类作物的病虫害防治中，能够减少雾滴飘移并提高穿透性。

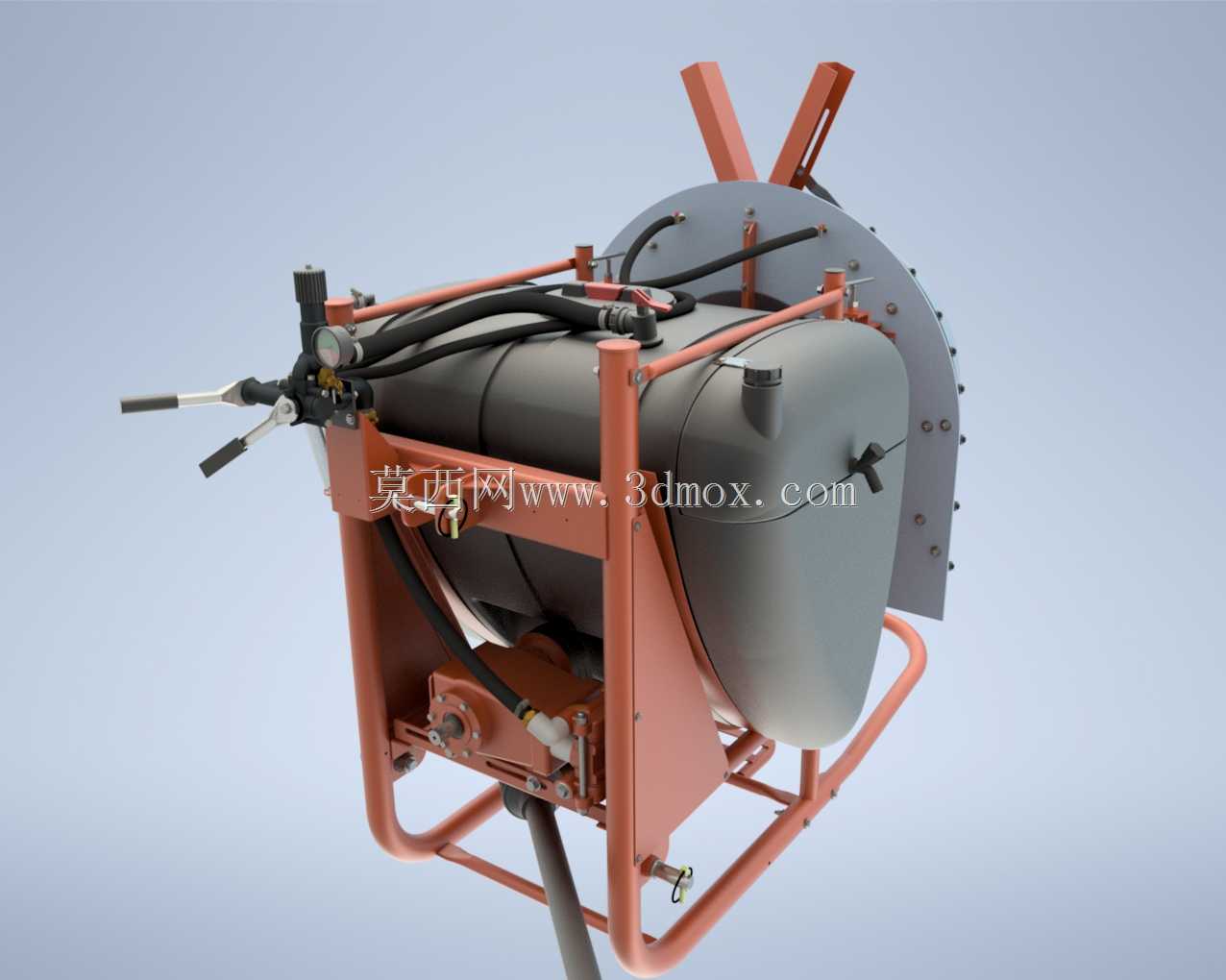

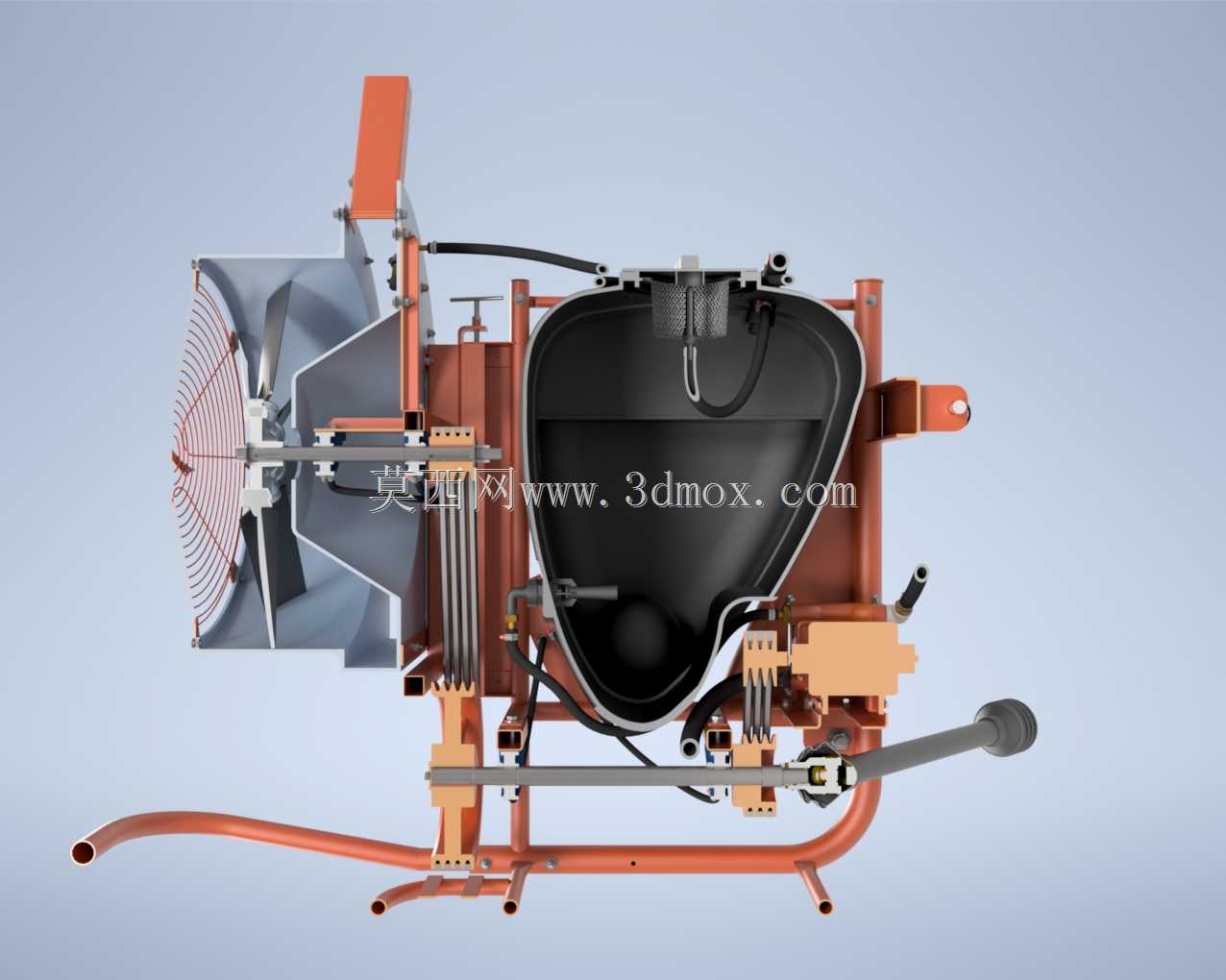

　　结构设计上，储罐采用卧式大容积布局，罐体重心靠近牵引架中部，避免药液满载时后部风筒或前端连接点承受过大偏载。罐体外形并非简单圆筒，而是结合安装空间做成带过渡曲面的储液腔，有利于降低液体晃荡对机架的冲击，也便于在有限宽度内布置管路、泵座和防护栏。橙色框架由多段圆管弯制、拼焊而成，既承担罐体支撑，又作为搬运、挂接和维修时的外部防护结构。框架上方设置斜向支撑件，可用于约束罐体或挂载附属部件；下部横梁与牵引区域相连，保证设备在田间颠簸时载荷能够分散到多个支撑点。

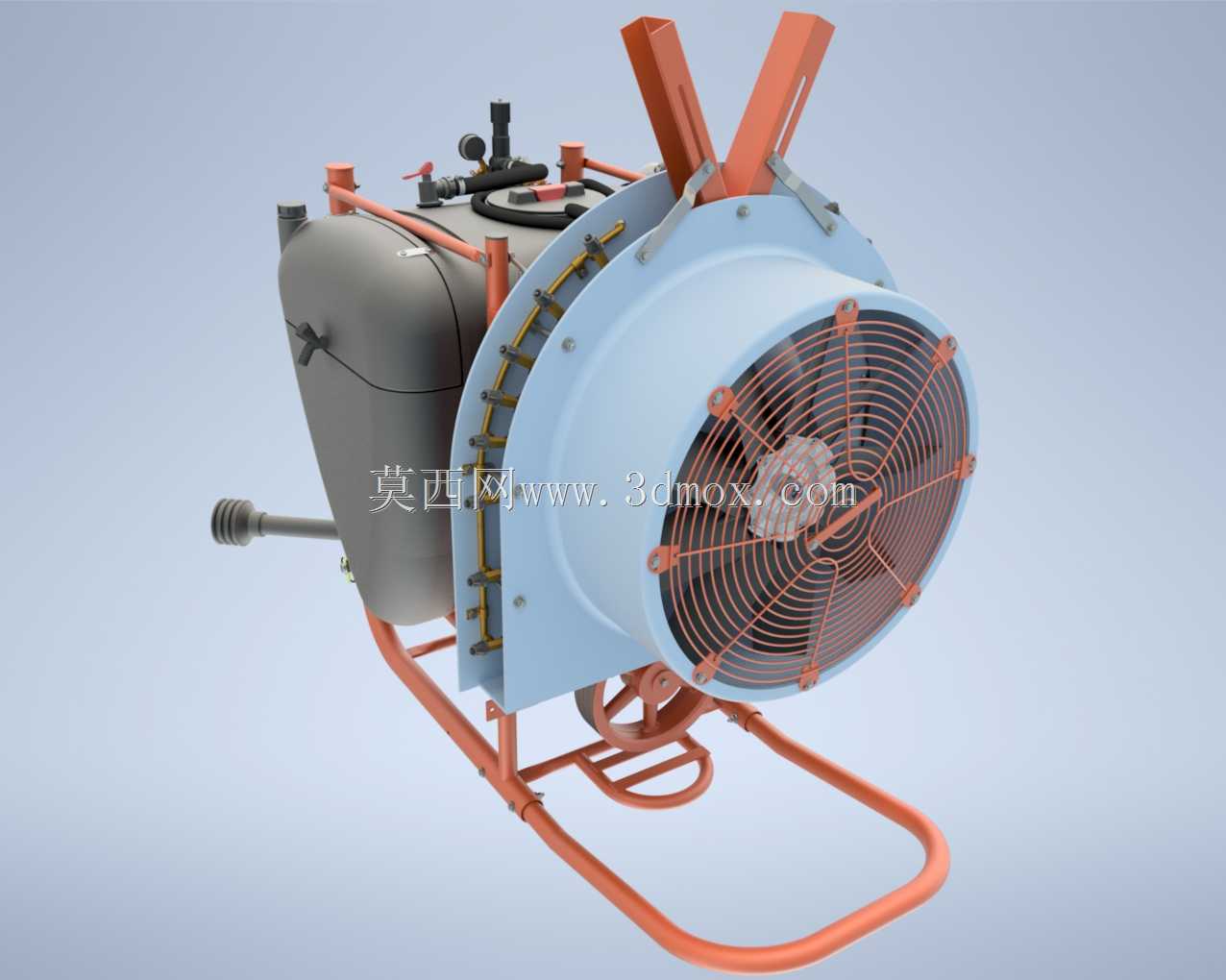

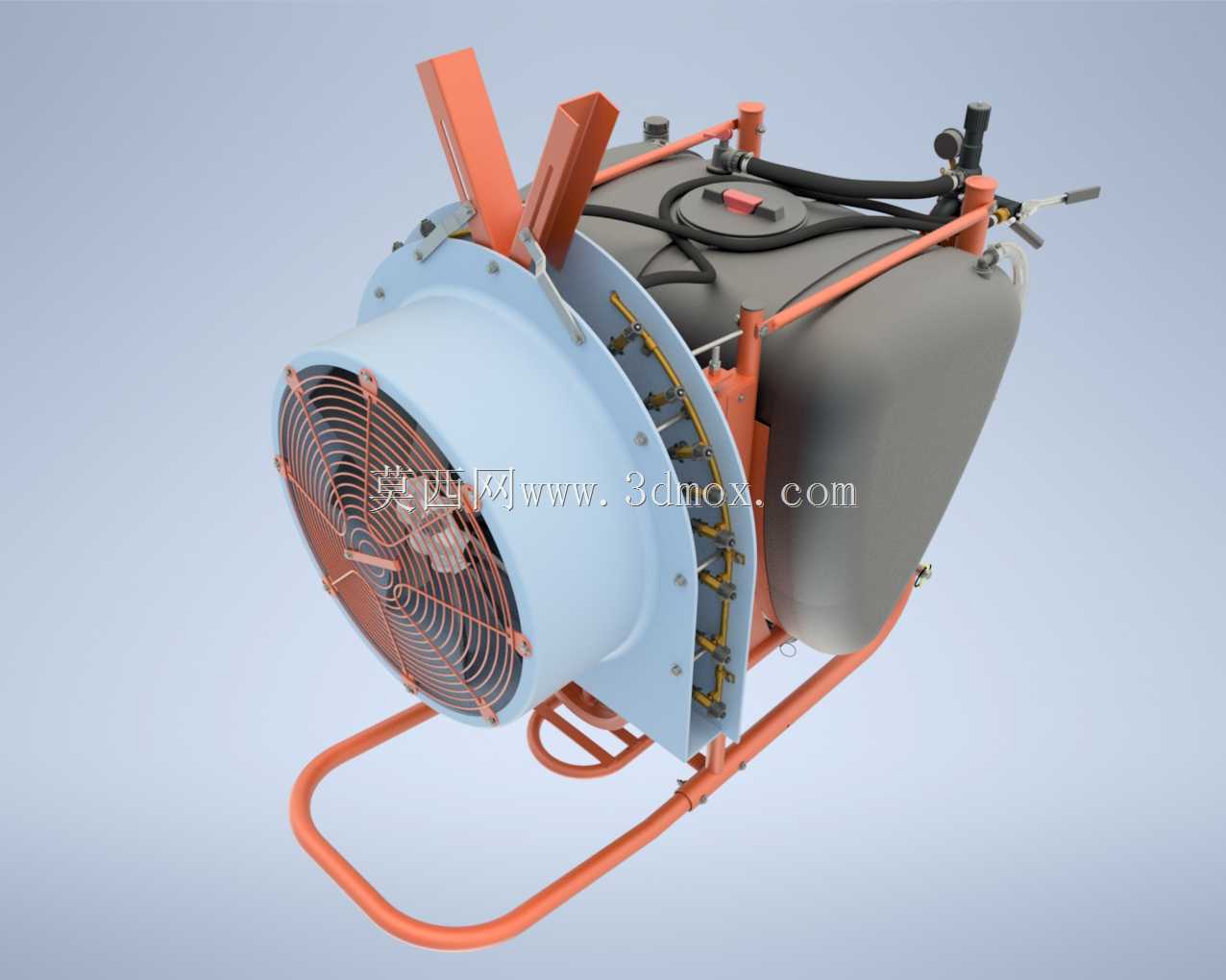

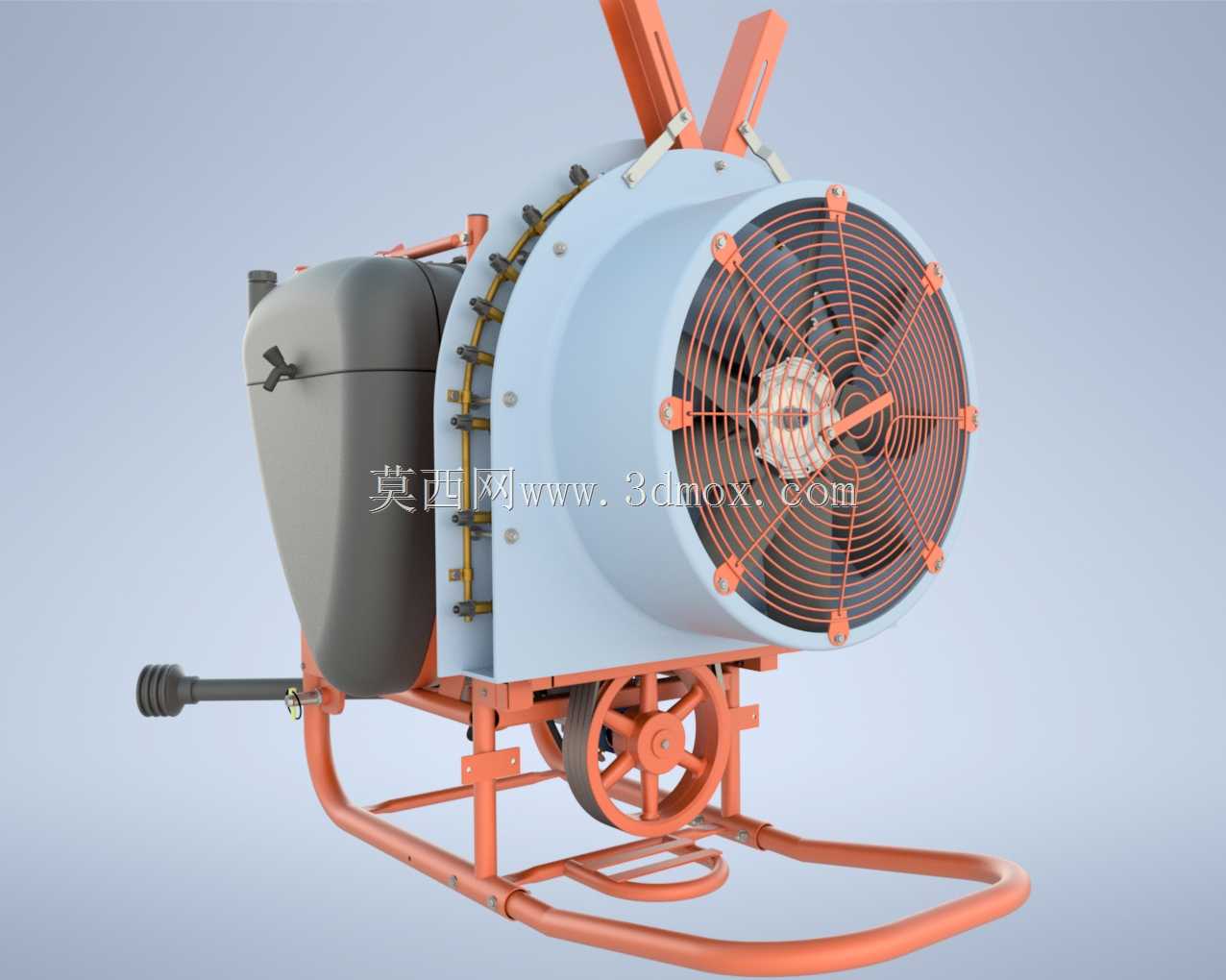

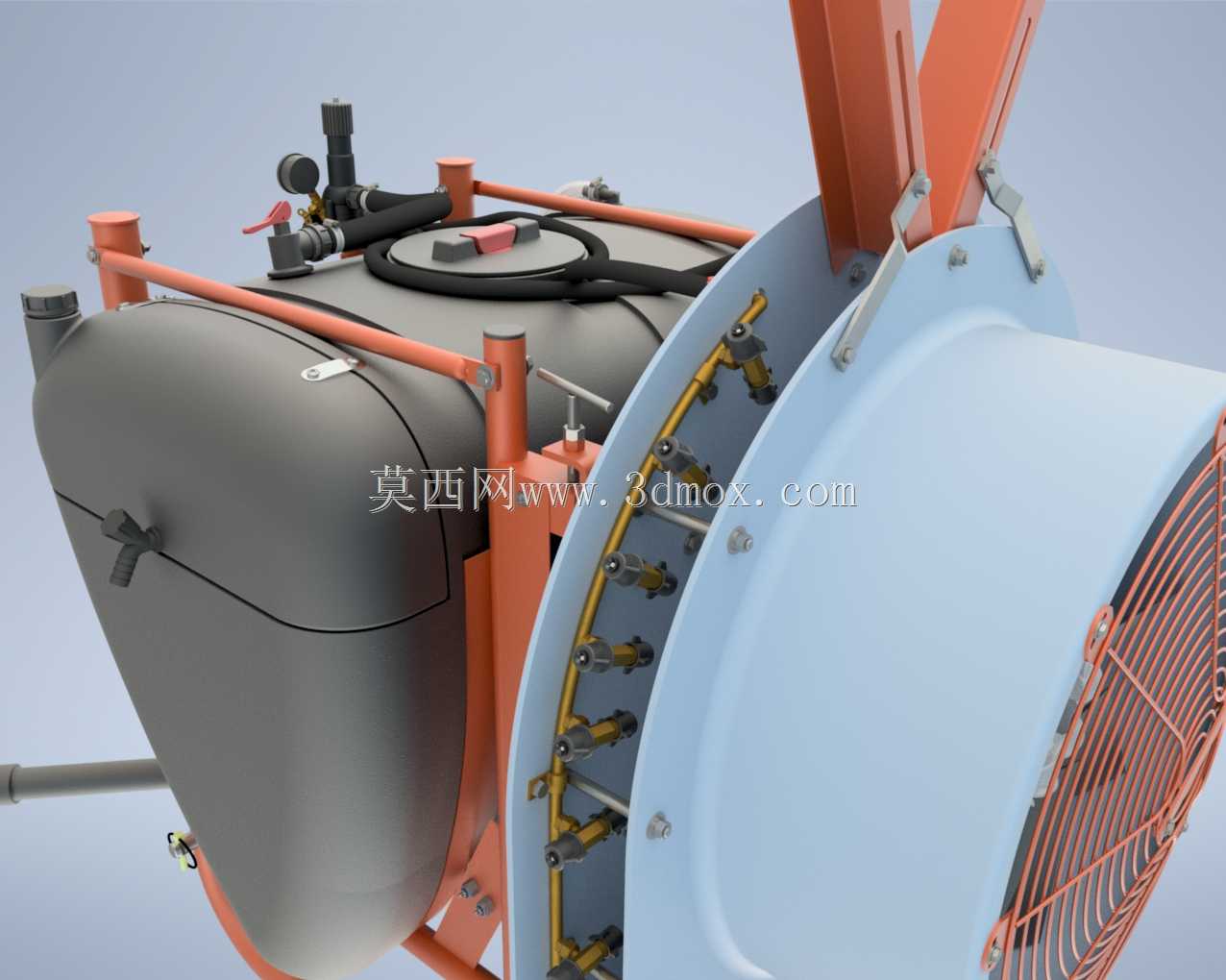

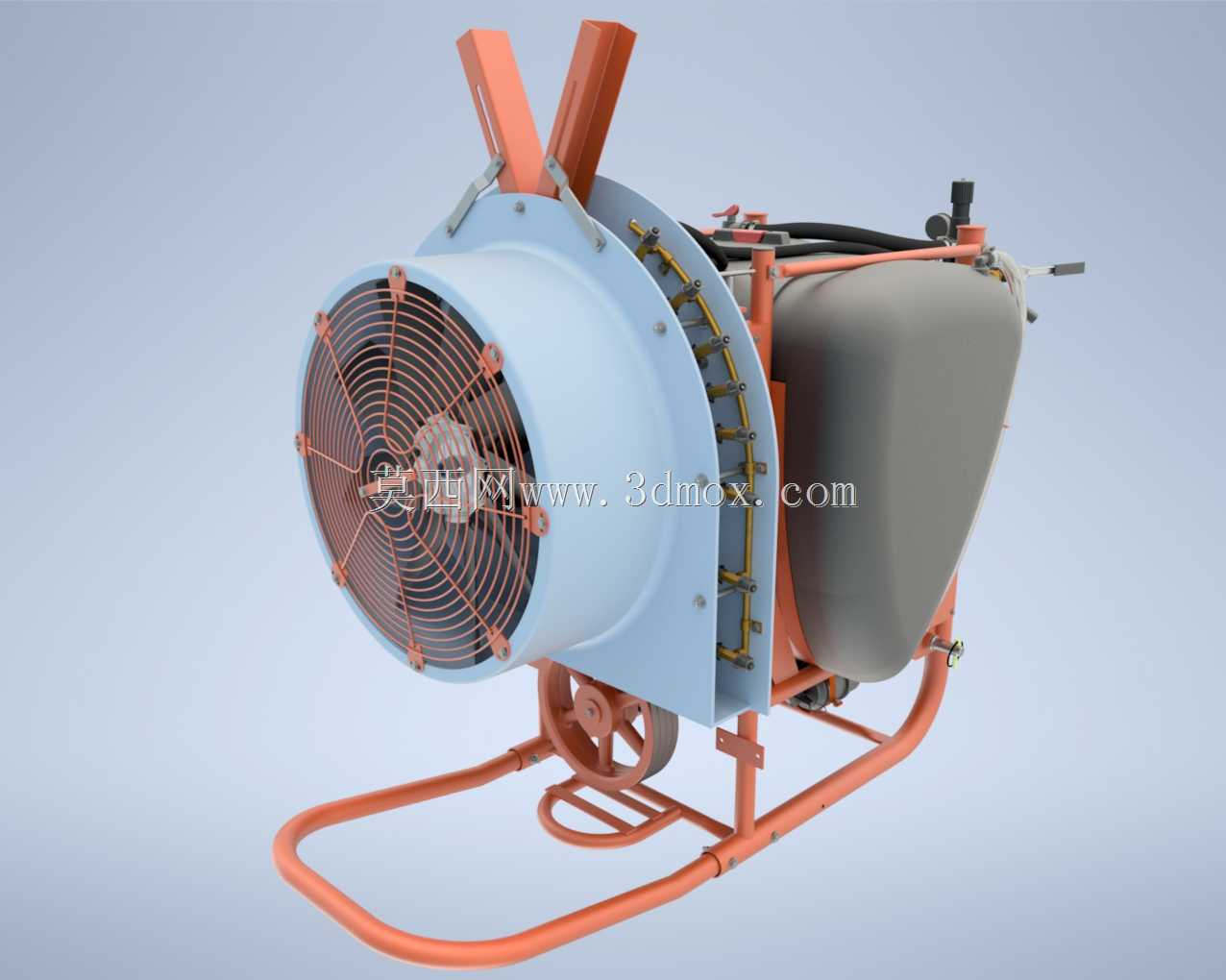

　　风送组件位于罐体后方，是整机区别于常规喷雾机的关键部分。大型圆形风筒外侧布置多组喷嘴，风筒端面通过螺栓固定弧形护板，内部形成气流通道。工作时，气流从风筒径向或侧向导出，配合环形布置的喷头，将雾流送入作物冠层。护板和支架的曲面形状需要兼顾气流导向、结构刚度与维护空间，模型中可以看到风筒与机架之间采用多点连接，螺栓孔位沿圆周分布，便于装配时调整方向，也方便后期拆卸风机、更换密封件或清理喷嘴。

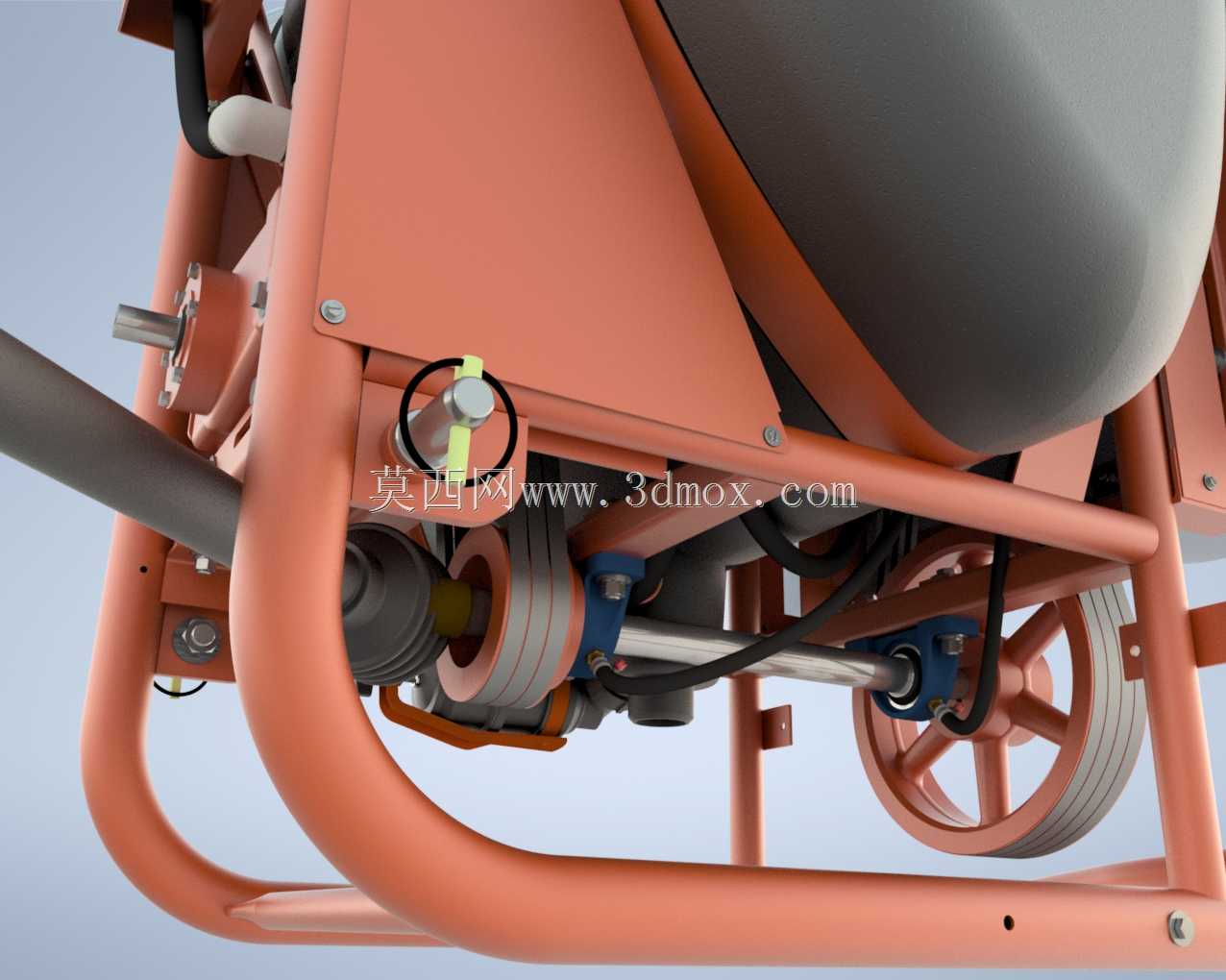

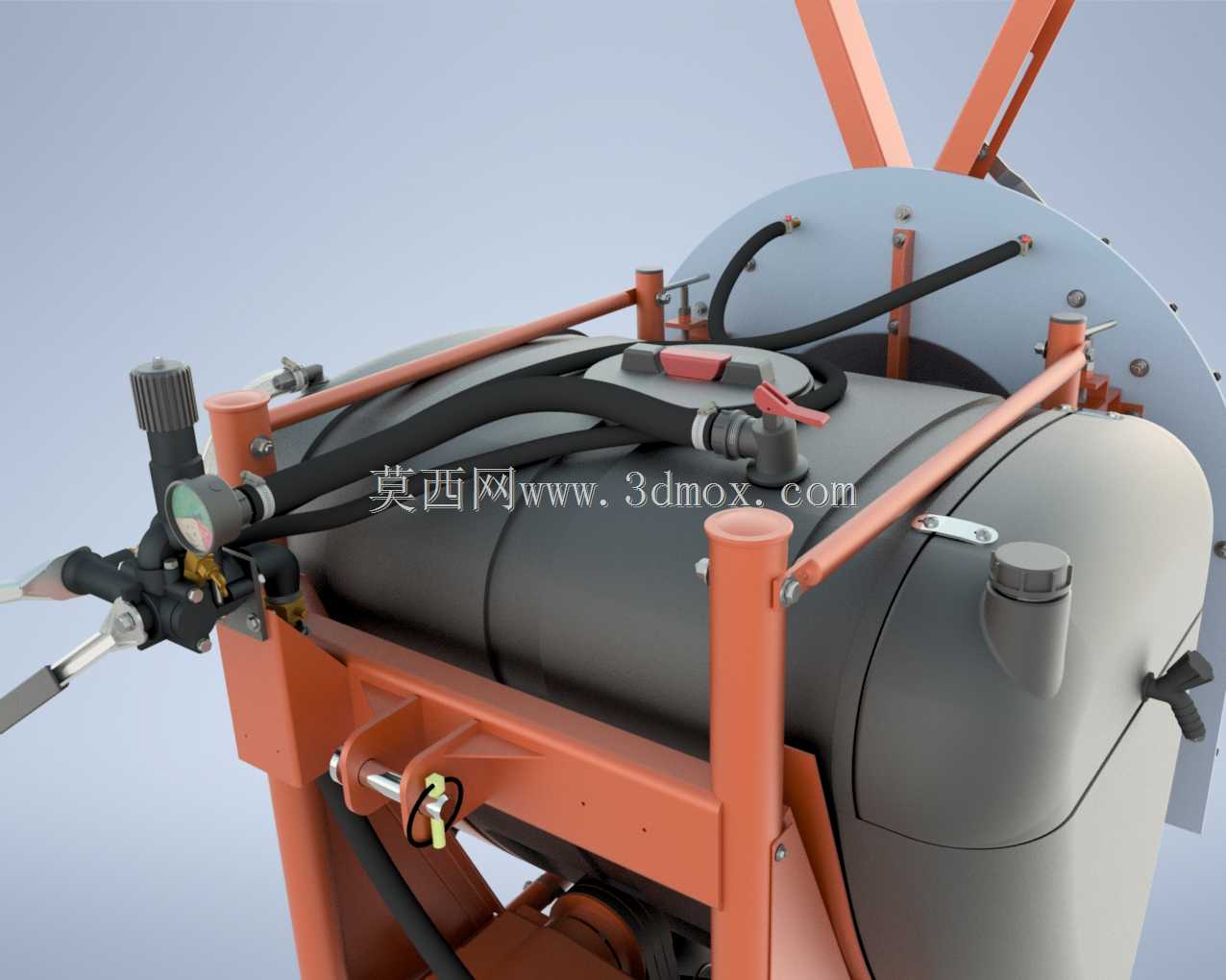

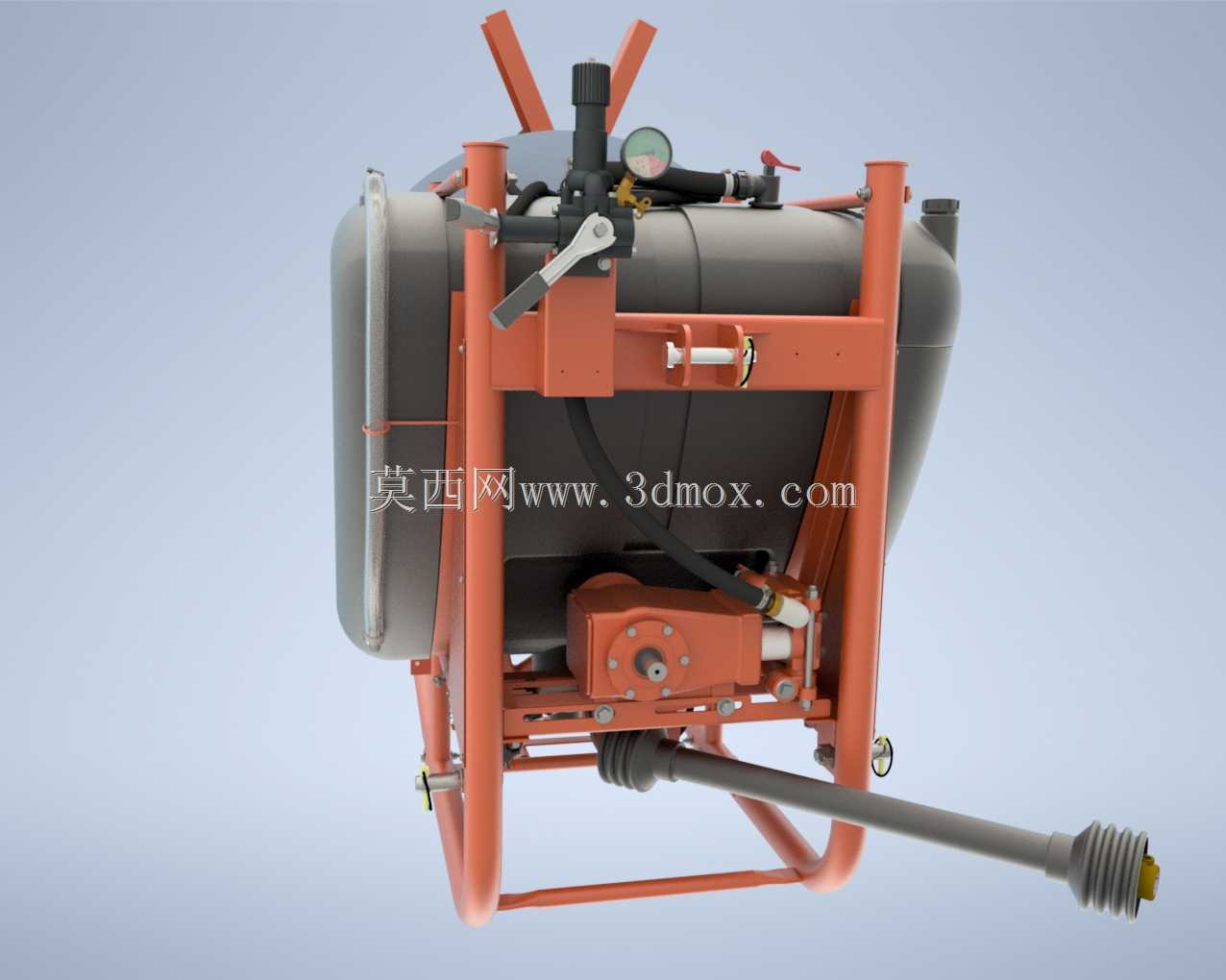

　　前部动力与管路区域布置较为密集。长传动轴从拖拉机动力输出端延伸至设备传动部位，通过联轴或传动机构带动泵和风机运转。泵体、压力表、调压阀、开关阀、过滤器和管路接头集中在罐体前侧，操作人员在停机后可快速完成压力设定、回水调节、滤芯清洗和管路检查。黑色软管在罐体上方和侧面形成吸液、回液与喷洒回路，弯曲半径预留充分，避免田间振动造成折管。管路接头位置避开了机架焊缝和人员通行区域，既减少碰撞风险，也降低装配干涉。

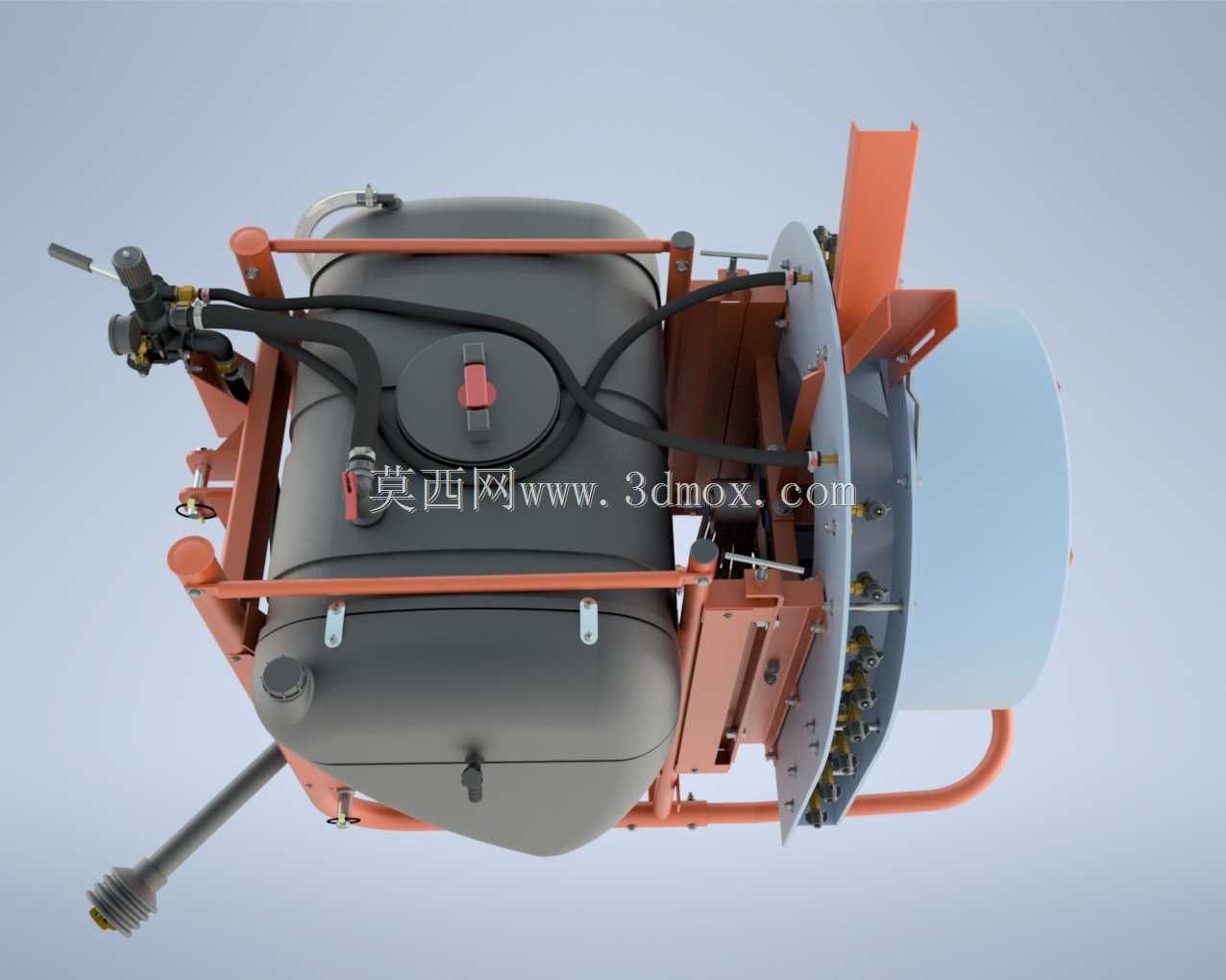

　　安装边界方面，整机宽度主要由储罐直径、外部管架和风筒护罩决定，长度则从前端牵引连接部延伸至后端风筒外缘，高度集中在罐体顶部、阀组和上部支撑件。建模或选型时需要重点校核拖拉机挂接点高度、动力输出轴夹角、牵引状态下的离地间隙，以及转弯时风筒与作物、轮胎之间的安全距离。满载药液时，设备总质量明显增加，机架下部支撑腿、牵引梁和轮系连接区应作为强度校核重点；若用于丘陵地块，还需关注罐体横向晃荡、牵引架扭转和风机单侧载荷对稳定性的影响。

　　该结构对三维建模人员的参考价值在于，它不是单一罐体或单一泵体，而是将储液、加压、过滤、控制、雾化、风送、牵引和防护集成在同一机架内。建模时需要处理曲面罐体与圆管框架的贴合关系，梳理软管走向与硬管接口，保证风筒螺栓圈、泵组安装面、传动轴中心线和机架基准之间的位置一致。对于结构设计人员，则可围绕喷幅、雾滴覆盖、管路压损、滤芯维护、罐体清洗和机架焊接工艺继续细化，使设备在高频田间作业中保持可靠运行。
