户外非机动车遮阳挡雨停车棚架

　　这套棚架结构面向户外非机动车集中停放区域设计，常见于厂区6S定置管理区、园区员工停车点、商业楼宇外围非机动车位以及社区集中停放场。核心作用是为停放的自行车、电动自行车提供顶部遮蔽，减少阳光直射导致的车座烫人、漆面老化，同时在雨雪天气遮挡降水，避免车辆座椅、车把、电控部位长期被雨水浸泡。

　　整体采用长条形单侧悬挑加立柱支撑的布置思路，顶部为一块大跨度矩形遮挡板，板面平整，边缘做收边处理，便于铺设彩钢板、阳光板或防水篷布。遮挡板沿长度方向延伸，可覆盖一整排并排停放的车辆，宽度方向留出足够的悬挑距离，使车辆停放在棚下时，车身主体和车把区域都能处于遮蔽范围内，雨水沿板面坡度导向后侧或端部排出，不会直接滴落在停放车辆上。

　　支撑体系由多根竖向方管立柱组成，立柱沿棚体后侧纵向排布，柱脚落在硬化混凝土地面上，可通过膨胀螺栓与预埋钢板固定，保证整体抗风稳定性。立柱之间设置横向连系杆，顶部与遮挡板骨架通过焊接或螺栓节点连接，形成稳定的框架受力体系。靠近悬挑端的位置设置斜向支撑杆件，从立柱中上部延伸至顶棚前端骨架，抵消悬挑板面在积雪、大风工况下产生的下挠弯矩，避免棚边出现明显变形。

　　从安装边界来看，棚体长度可根据现场车位数量灵活分段拼接，单组模型适配十余辆非机动车并排停放的场地；整体高度满足成年人推行车辆进出不碰头，同时控制顶棚总高以降低风阻。立柱全部布置在车位后侧，不会占用车辆进出的通行通道，车辆可从棚体前侧顺畅推入推出，停放时前轮可配合地面限位器对齐，保证排布整齐。

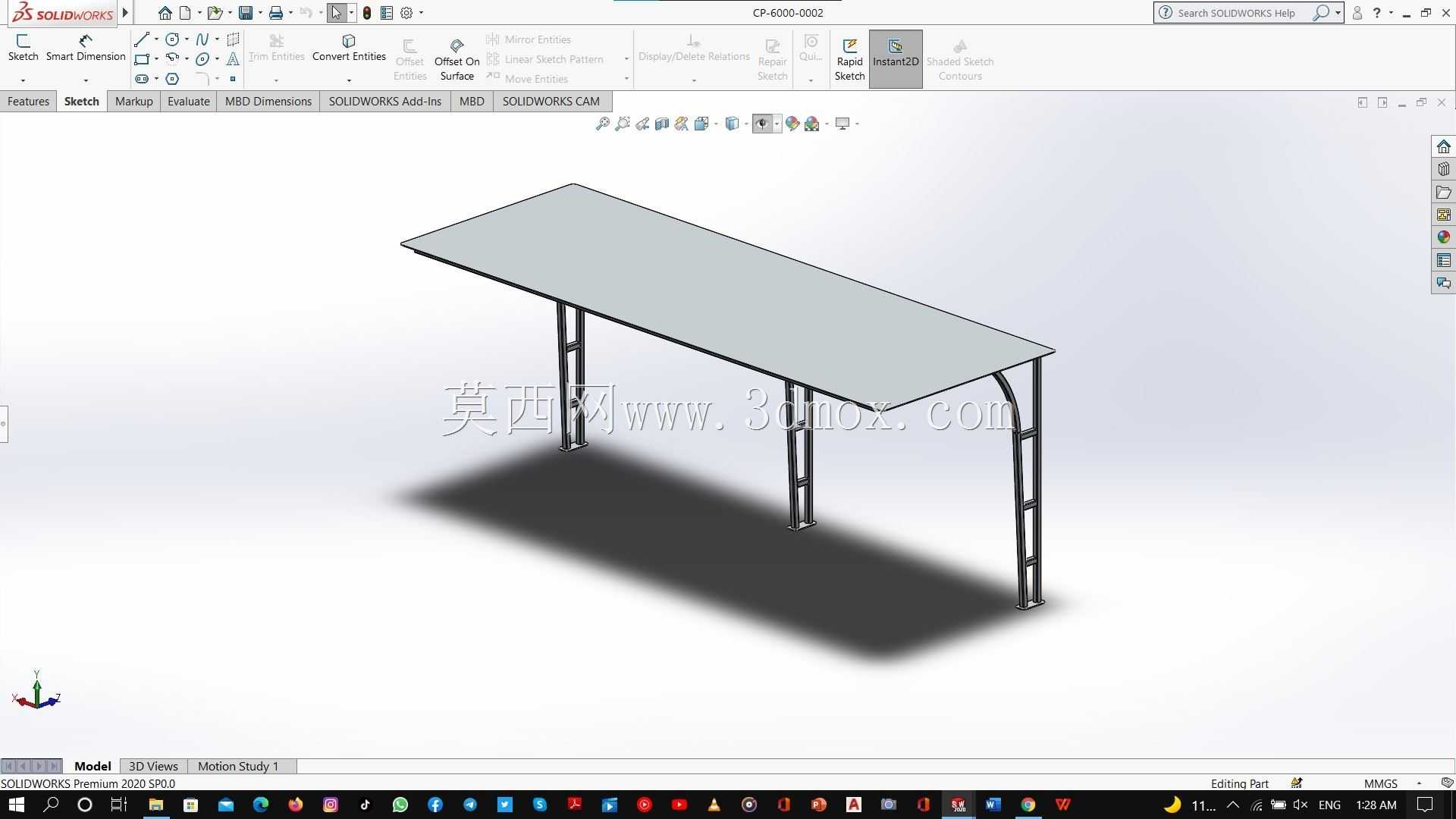

　　建模过程中，方管立柱、横梁、斜撑均采用实体杆件搭建，节点处还原了真实的连接位置关系，顶棚板保留了完整的板面轮廓与厚度，结构层级清晰。设计时优先考虑杆件的通用性，所有支撑型材均可采用常规规格方管下料，现场焊接或螺栓装配均可实现，无需复杂定制冲压件。顶棚板面预留了与下方骨架贴合的安装面，后期铺设覆面材料时可直接自攻钉固定。

　　在实际使用场景中，这类棚架不仅承担遮蔽功能，也配合厂区目视化管理划定明确的停车区域，避免非机动车随意占道停放。结构形式简洁，杆件受力路径直接，竖向荷载通过顶棚骨架传递至立柱再传入地面，水平风荷载通过立柱间连系杆分散，整体刚度满足户外日常使用需求。针对多雨或多雪区域，可在安装时适当加大顶棚排水坡度、加密立柱间距或增补斜撑，进一步提升承载冗余。模型完整呈现了棚架的空间排布、杆件连接与悬挑形态，可直接用于户外停车设施方案布局、结构示意与施工参考。
