六米可折叠出口款儿童跳楼机游乐设施

　　这套六米级儿童跳楼机三维结构方案，面向中小型流动游乐场、商业综合体临时活动、社区嘉年华及海外集装箱运输场景开发，核心设计目标是在保证六名儿童同时乘坐、总额定载荷七百二十公斤的前提下，实现整机折叠后可直接装入十二英尺高柜集装箱，无需现场大规模拆解焊接，落地后仅需完成护栏展开、塔身锁止、液压管路快接与基础调平即可投入运营。

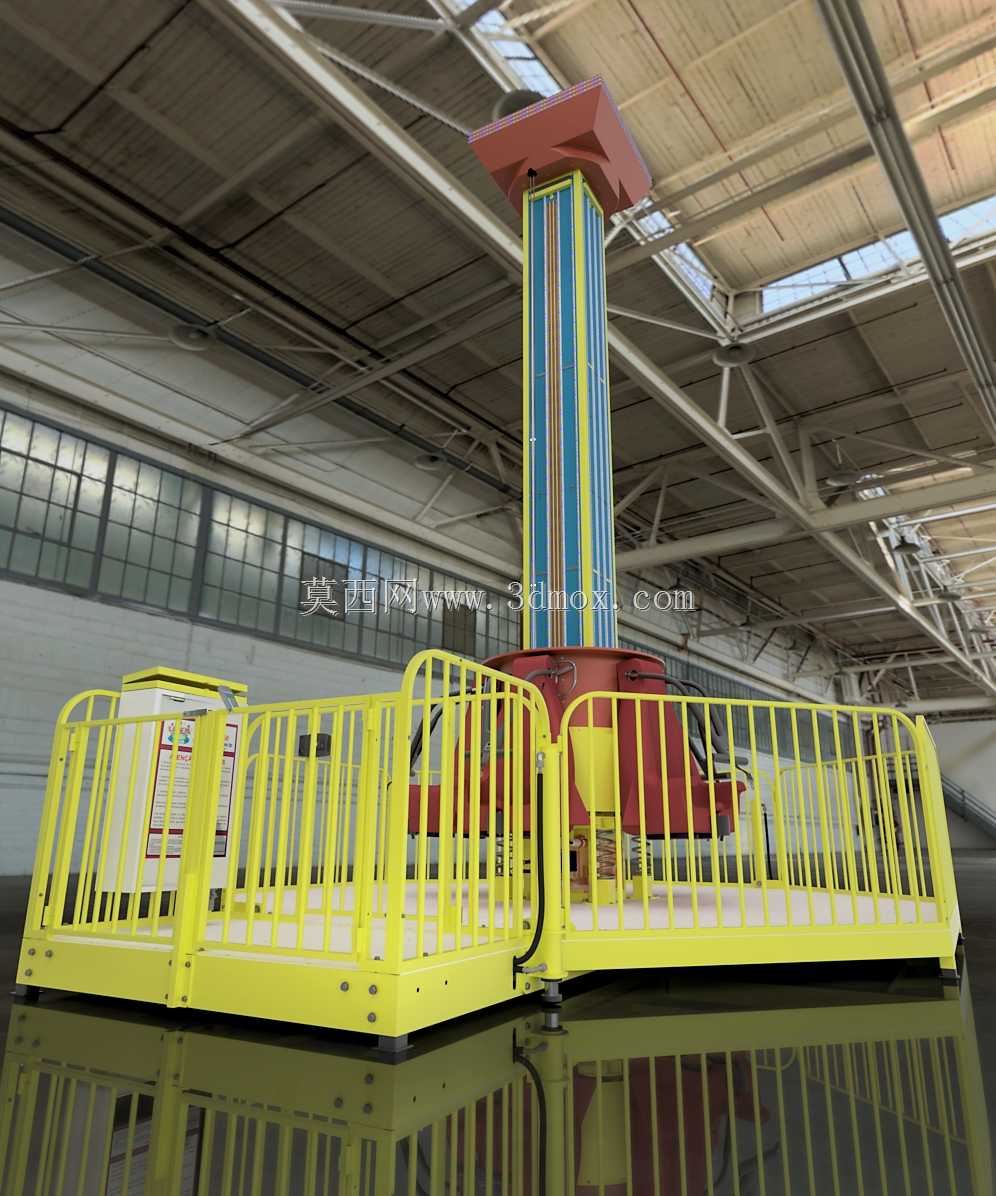

　　从现场安装边界来看，整机展开后塔身垂直高度六米，底部环形安全护栏沿圆周方向外扩，护栏内侧预留不少于八百毫米的检修通行通道，护栏外侧距离塔身中心的安全退让距离控制在两米八以内，适配商场中庭、户外临时广场等场地局促的布设环境；折叠状态下塔身上段沿铰接支座向下翻转，与底部回转平台叠合，整体运输高度压缩至集装箱门高限值以内，底座四角设置可调节支腿与叉车槽，短距离转场可直接用三吨叉车叉运，长途海运则通过底座标准集装箱绑扎点与柜体内锁扣固定，避免运输过程中塔身晃动磕碰。

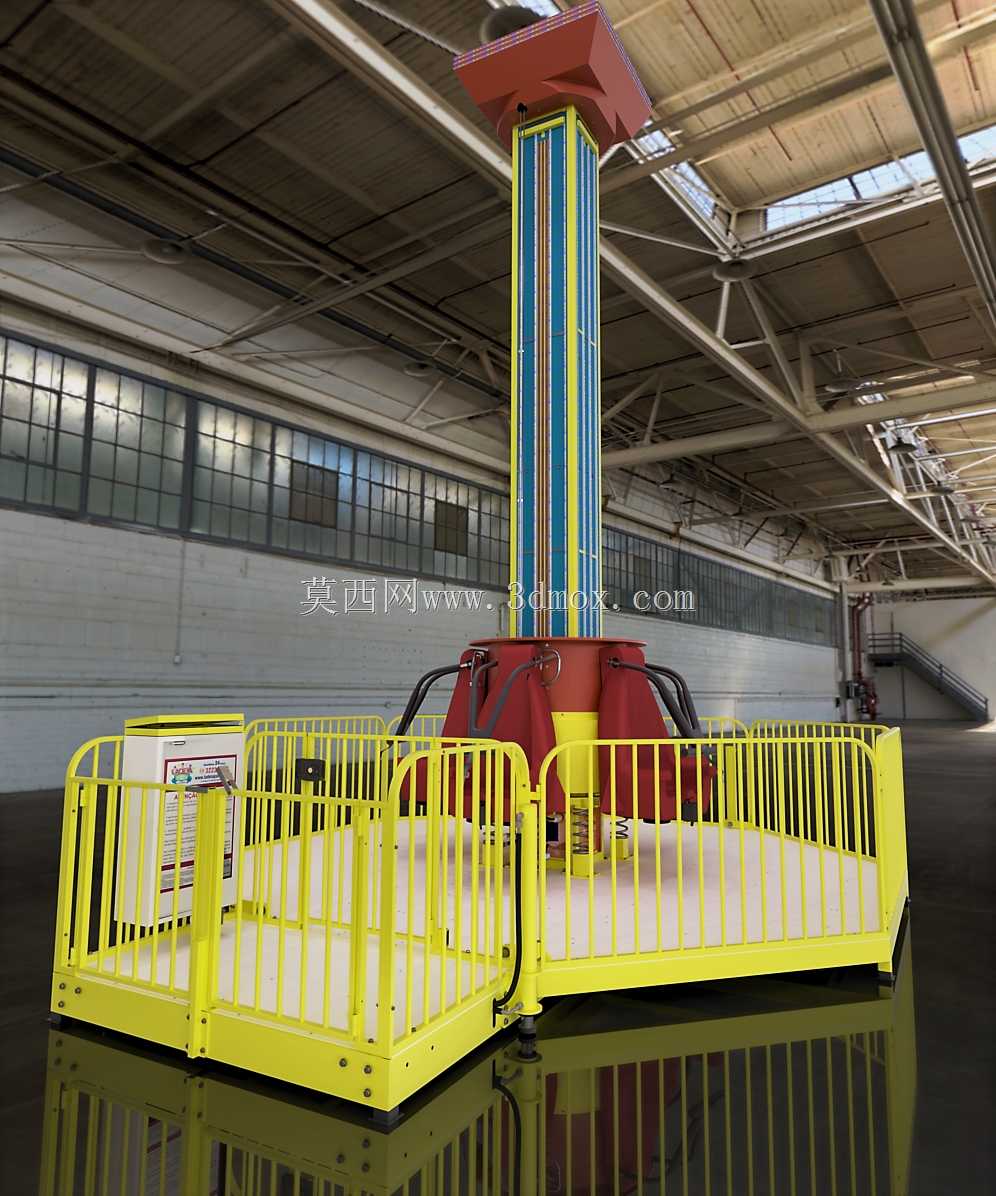

　　结构设计层面，塔身主体采用多腔矩形钢管拼焊成竖棱造型，外覆彩色装饰蒙皮，内部沿竖直方向布置双组线性导向导轨与链条牵引组件，升降座舱沿导轨做上下往复运动，顶部设置缓冲限位块与防坠安全锁，当牵引链条断裂或升降速度超出阈值时，安全锁楔块会瞬间抱死导轨，将座舱锁止在当前高度；底部回转支承承载整个塔身与座舱的交变载荷，支承下方连接机架主梁，主梁采用箱型焊接结构，将座舱偏载、升降冲击、风载产生的弯矩均匀传递到四个支腿点位，避免局部应力集中。

　　乘坐区域配置六组独立儿童安全压杆，压杆联动液压锁紧回路，只有所有压杆全部锁止到位，行程传感器反馈信号后，升降启动回路才会通电，运行过程中压杆无法手动开启；环形安全护栏采用双横杆密栏结构，栏杆间隙符合儿童游乐设施安全规范，防止儿童肢体伸出运行区域，护栏入口处设置双向自闭安全门，门体配备插销与接近开关，门未关闭时设备同样无法启动。

　　针对出口运输的特殊需求，设计阶段就将整机拆分为塔身折叠组件、底座平台组件、环形护栏组件、座舱总成四大模块，各模块之间采用快拆销轴与航空插头连接，现场装配不需要大型起重设备，两名运维人员配合手动液压绞车即可完成塔身上段的立起与锁固；电气控制箱集成在底座护栏侧边，箱体防护等级达到户外使用要求，内置变频调速模块，可根据运营场景调整升降加速度与最高点停留时长，针对低龄儿童场次可切换平缓运行曲线，针对稍大儿童场次可提升下落瞬间的失重感，同时控制回路预留急停接口，操作台与护栏周边均设置紧急停止按钮，触发后设备会减速平稳回落至底层平台。

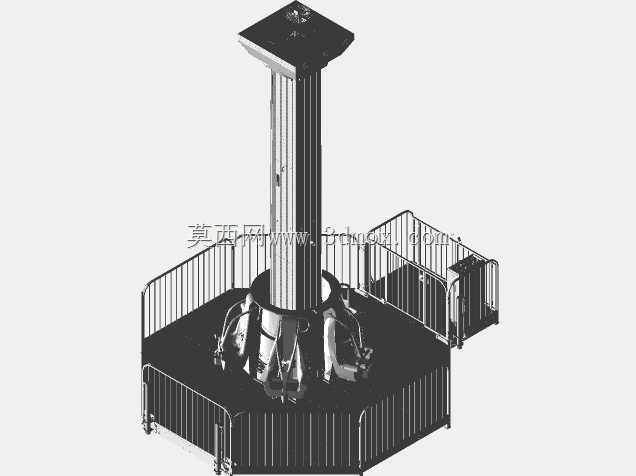

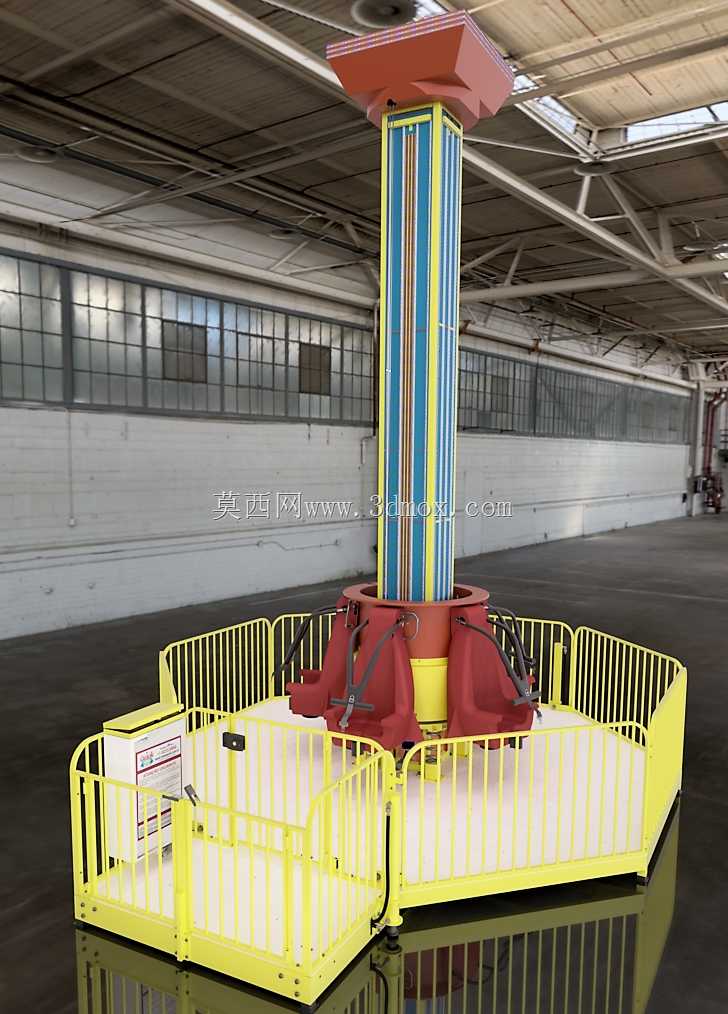

　　三维建模过程中对所有运动部件做了全行程干涉检查，模拟塔身折叠翻转、座舱全高度升降、护栏门开合、支腿伸缩的全部动作，确认各部件在极限位置均无碰撞；同时对塔身主体、底座主梁、安全压杆支座做了载荷工况校核，覆盖满载偏载、紧急制动、八级风载静置等多种工况，保证结构冗余量满足游乐设施安全标准。设备整体色彩采用高饱和度黄、红、蓝配色，在户外场地具备极强视觉吸引力，塔身表面装饰蒙皮采用圆角过渡处理，所有外露螺栓均做防松与防撞遮盖，完全贴合儿童游乐场景的安全设计要求。
