500×800规格剪叉式手动液压移动升降台

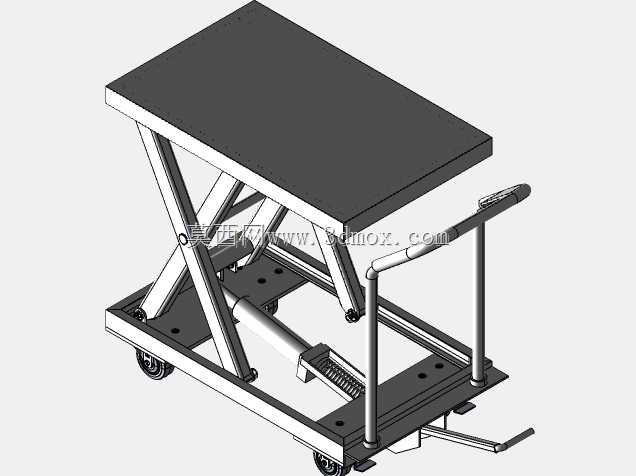

　　在车间工位物料转运、仓储轻型货物堆高、生产线旁工件上下料、设备维保临时登高作业这类场景里，这类台面尺寸500mm×800mm的剪叉式移动升降台是非常高频使用的工位辅助设备，区别于大吨位固定升降平台，这类小型移动款的设计核心是兼顾灵活转场与小载荷举升需求，适配狭窄通道内的短距离物料搬运与高度调整作业。从结构设计逻辑来看，剪叉臂采用对称双组交叉布置的型钢焊接结构，铰接点处采用耐磨衬套配合销轴连接，既保证升降过程中台面的水平度，也能在额定载荷下避免侧向偏移，剪叉的铰接点位排布经过受力校核，在最低位时剪叉臂收拢高度控制在合理范围，不会占用过多垂直空间，方便推入设备底部或者低矮工位下方作业；最高举升高度匹配常规人工站立操作的舒适取放高度，

　　避免作业人员反复弯腰抬举重物，降低工位作业的肌肉劳损风险。底盘部分采用加厚钢板折弯焊接成型，底部四个脚轮中两个为定向轮、两个为带刹车的万向轮，推行时转向灵活，停靠作业时踩下刹车即可锁定整机位置，避免举升过程中设备滑移；底盘侧方集成脚踏式液压泵单元，通过反复踩踏踏板即可驱动液压缸顶升剪叉结构，泄压阀设置在推手附近，作业人员握持推手时即可手动扳动泄压阀控制台面下降速度，下降过程带节流阻尼，不会出现载荷骤降的安全隐患。台面采用花纹钢板铺设，边缘做折边强化处理，既提升台面的抗变形能力，也能避免放置的工件、物料在转运或升降过程中滑落，台面后侧的弧形推手采用圆管弯制焊接，高度适配成年人站立推行的握持位置，推手与底盘连接处做三角加强筋焊接，

　　避免长期推行出现焊缝开裂的问题。设计过程中需要重点关注几个边界尺寸：整机收拢状态下的总高度要能通过车间常规的防火门、电梯轿厢，宽度控制在600mm级，能在0.8m宽的车间通道内顺利转向；台面的边缘与剪叉臂运动轨迹之间预留足够的安全间隙，避免升降过程中夹伤操作人员的手部；液压管路的排布全部隐藏在剪叉臂内侧与底盘空腔内，避免转运过程中被外部工件剐蹭造成油管破损。这类设备的实际用途覆盖多个生产环节：机加工车间内可以用来转运加工完成的小型箱体类零件，将零件从机床工作台高度直接举升到检验台或者货架对应高度，减少二次人工搬运；装配线上可以作为随行的物料放置台，根据不同装配工位的高度需求调整台面高度，让作业人员始终在舒适的操作高度取放零件；

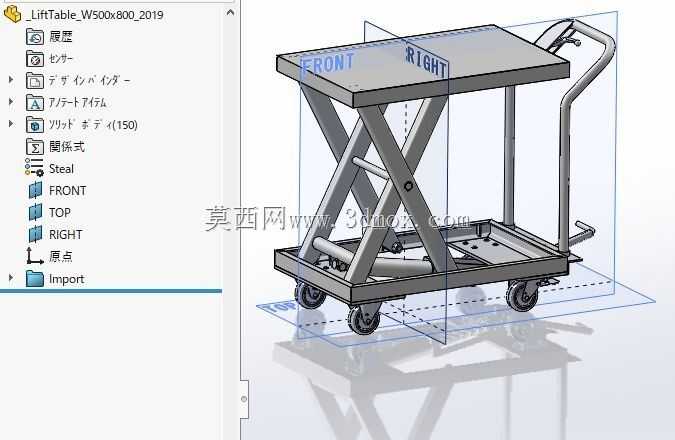

　　仓储区域内可以用来完成低层货架的货物存取，不需要动用大型堆高设备，适合小批量、多频次的轻型货物周转；设备维保作业时可以用来放置工具或者托举小型零部件，在设备旁调整到合适高度方便维保人员取用配件，不需要反复蹲起拿取工具。结构建模过程中，所有铰接位置都做了同轴度配合约束，剪叉臂的运动仿真可以完整模拟从最低位到最高位的全行程动作，验证运动过程中不存在结构干涉，脚轮的安装位置经过重心校核，在额定载荷下举升到最高位置时，整机的重心投影始终落在四个脚轮围成的支撑面内部，不会出现侧翻风险；液压泵的安装座做了加厚处理，承受踩踏力的位置做了局部加强，避免长期踩踏出现安装座变形。不同于固定式升降平台需要打地基安装，这类移动升降台不需要额外的安装固定，到货后加注液压油即可投入使用，没有复杂的安装边界要求，只要是平整硬化的地面都可以正常作业，地面坡度不超过3度的情况下都能保证升降过程的稳定性。
