十四座迪斯科转盘游乐设施结构

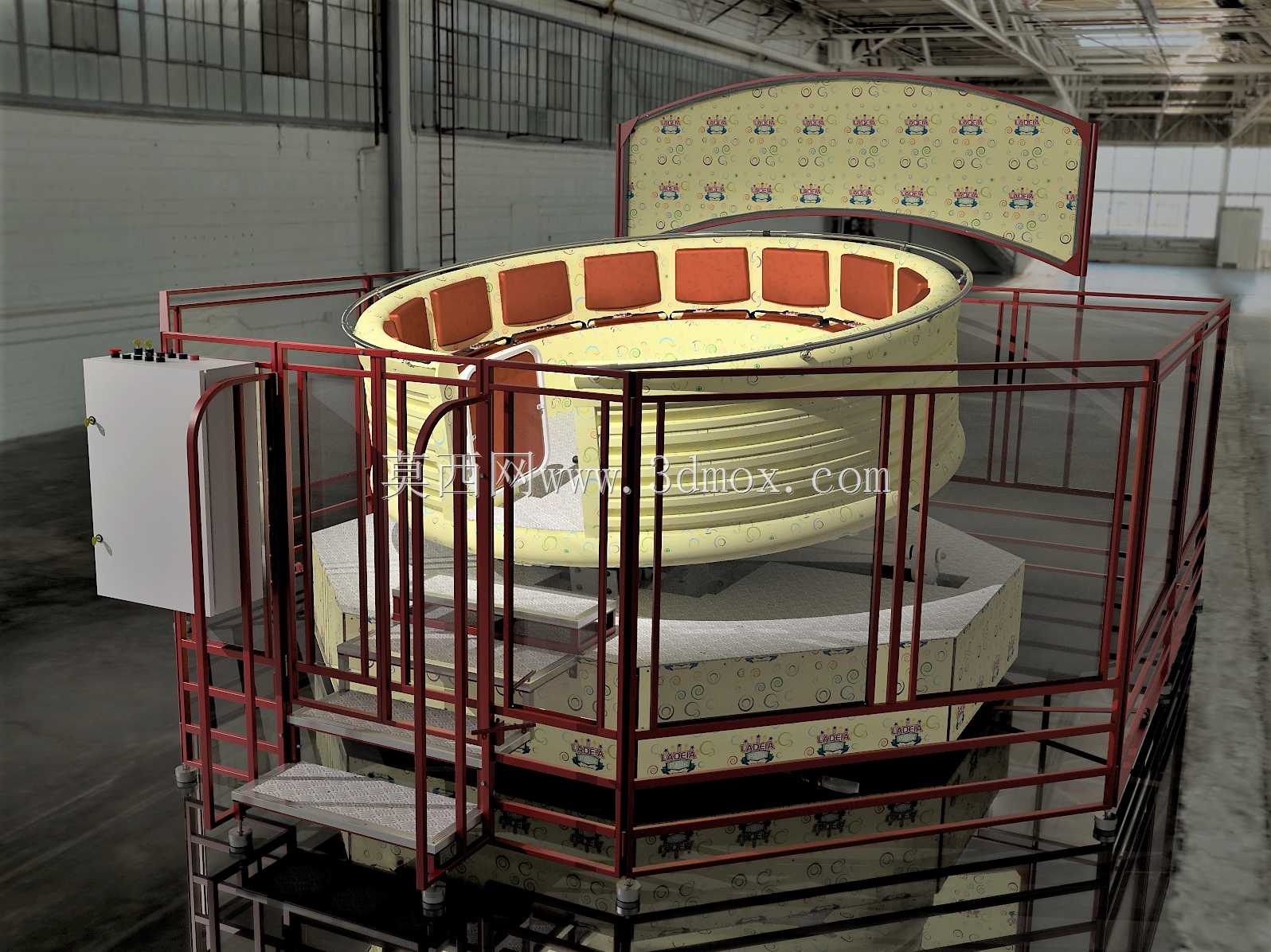

　　该三维结构对应游乐场中常见的迪斯科转盘类游艺设施，整体由回转承载盘、乘客围坐区、背部装饰挡板、外围安全护栏、登乘台阶、底部驱动基座及侧置电控柜组成，主要用于室内外游乐园、商业综合体游乐区、嘉年华临时场地等场景。设备运行时，承载盘在驱动机构作用下产生回转与起伏复合运动，乘客沿盘体内圈座椅就座，随盘面节奏变化体验颠簸、摇摆和离心滑动感，属于中等刺激强度的家庭型游艺设备。

　　从布置边界看，设备并非单一转盘，而是一套带操作平台的完整机组。外围护栏形成矩形检修与乘降区域，前侧设置台阶和入口门，方便游客排队进入；护栏同时承担安全隔离作用，避免运行时人员接近运动部件。转盘位于平台中央，盘体外侧设置连续环形靠背和分格式坐垫，座位沿圆周排布，可容纳十四名乘客。靠背内侧采用软垫分区，外侧包覆装饰面板；后方加高的弧形挡板既增强围合感，也形成醒目的视觉背景，便于安装灯饰、图案或主题涂装。

　　结构设计上，承载盘需要同时考虑静载乘客重量、动态冲击载荷和反复交变载荷。盘体框架宜采用型钢焊接成环形骨架，面板与装饰板通过螺栓或压条固定，便于后期更换主题外观。座椅背靠沿盘边连续布置，坐垫分格可限制乘客随意滑动范围，并在运行中提供侧向支撑。盘缘与固定平台之间必须保留合理运动间隙，防止回转、俯仰过程中发生擦碰；间隙外侧又需由护栏和警示区域进行二次防护，避免游客手脚伸入。

　　底部基座是整机受力核心，内部通常包含回转支承、驱动电机、减速装置、托轮或摇摆机构、机架及限位组件。三维建模时需要把驱动中心线、回转中心、平台高度、台阶踏步高差和护栏开门位置统一到同一装配坐标中，否则现场安装容易出现入口与踏步错位、检修门无法开启、维护空间不足等问题。基座外围的装饰罩并不直接承载主要载荷，但可遮蔽传动部件，使现场视觉更完整，同时减少灰尘接触和游客误触风险。

　　外围平台采用梁柱式框架思路，立柱、横杆和斜撑共同形成稳定边界。护栏高度、栏杆间距和入口门闭锁方式需按照游乐设施安全距离进行校核，不能只按外观栏杆处理。台阶承担高频登乘载荷，踏步板应防滑，支撑梁需与主平台可靠连接；台阶下方和平台边缘可设置检修空间，用于布置线缆、接线盒或驱动维护点。侧置电控柜与运动主体保持一定距离，既方便操作人员观察乘客状态，也能降低振动对电气元件的影响，柜前应预留开门和检修距离。

　　外形与安装方面，这类设备占地接近方形平台加中央圆形转盘的组合，运输时通常需要将盘体、护栏、背板、基座和电控柜分组件处理，现场再按定位标记拼装。基础设计应关注整机自重、乘客满载、动载系数及地脚锚固位置，平台底面需保证水平，驱动基座与支撑平台之间的相对标高要控制在允许偏差内。若用于临时场地，还需校核场地地面承载能力和可移动固定方案；若用于固定乐园，可将地脚板与预埋件连接，并在周边设置排队围栏和安全疏散通道。

　　建模过程中应重点表达环形座椅的分块关系、护栏门扇开启范围、转盘与固定平台的运动间隙、背板支撑骨架、台阶连接节点以及电控柜相对位置。装饰面可以采用轻量化曲面或包覆件表示，但承力框架、铰接门、螺栓连接和地脚板不宜省略。对于结构设计人员而言，该模型不仅用于外观展示，更可用于检查乘客流线、维修开口、部件干涉和现场安装边界；对于游乐设备选型人员，则可通过装配关系判断设备承载规模、平台占用面积、主题包装空间以及后期维护便利性。
