化工槽罐配套混合处理成套装置

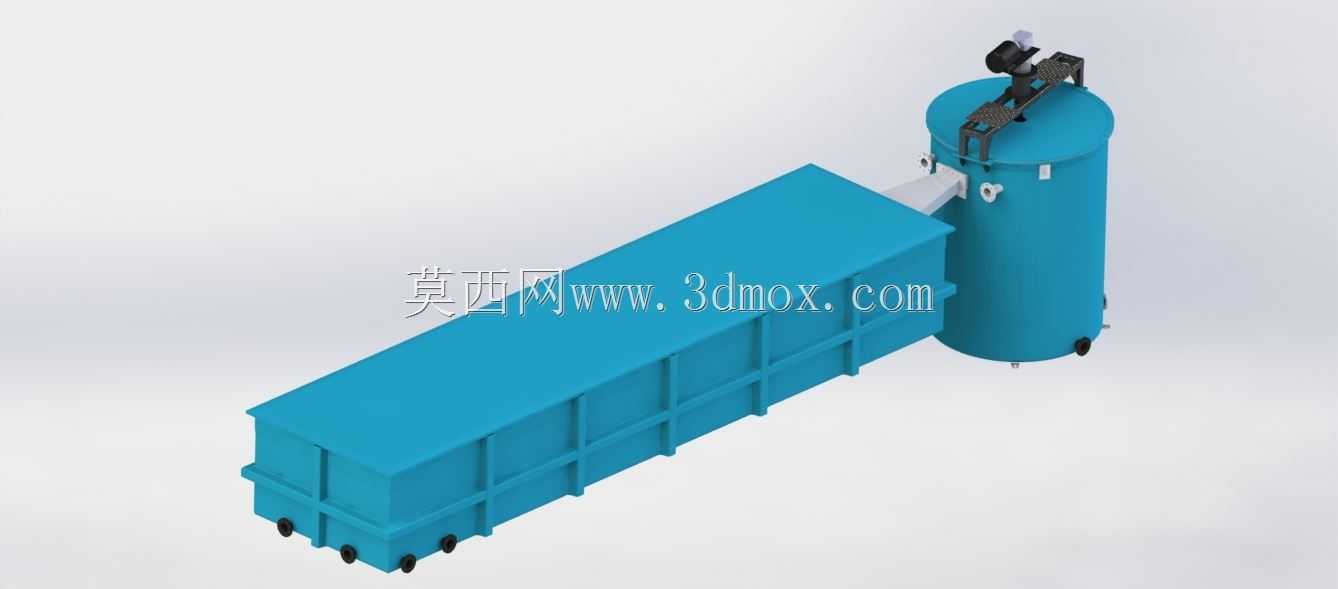

　　这套三维结构对应的是化工表面处理及液料混配工序里常用的槽罐联动处理单元，整体由长条形卧式工艺槽与立式承压罐体两大部分拼接组成，在电镀、酸洗、药剂混配、废液预处理这类车间产线中十分常见。长槽段承担工件浸泡、液料暂存或者连续化药剂流转的功能，立式罐体段则配套顶部驱动组件，完成液料搅拌、气液分离或者过滤循环相关的工艺动作，两段结构通过侧部连通接口衔接，管路与物料流向在建模时已经预留出对应装配位置。

　　从现场布置的角度看，长槽主体采用分段加强筋围合的箱型焊接结构，槽体外壁沿长度方向均匀布置竖向加强肋，底部沿槽长排布多组支撑脚与排污接口，这类设计主要是为了抵消槽内盛满液体后产生的侧向液压胀形力，避免薄板槽壁长期受载出现鼓包变形。槽体底部的支撑脚高度预留了叉车搬运与地面找平的操作空间，排污口布置在槽底最低位置，方便停产排空槽内残液，减少积液残留。槽体顶部为敞口设计，边缘做翻边加固，既可以配套槽盖减少药液挥发，也方便吊装工件进出槽体。

　　旁侧的立式罐体为圆筒形密封结构，上下两端采用椭圆封头收口，相比方形箱体，圆筒结构承受内压或者外压的能力更均衡，适合带压循环或者负压抽滤的工况。罐体顶部安装的驱动支架承载电机与传动组件，支架采用折弯钢板拼焊成型，预留了电机安装孔位与检修操作空间，日常维护时可以直接在罐体顶部完成传动件的拆装更换。罐体侧壁预留了液位计接口、人孔或者观察口位置，底部同样设置支腿与排净口，罐体与长槽之间的连通管高度匹配槽体的正常工作液位，既可以保证槽内液体自流进入罐体处理，也能避免满槽时液体从罐体顶部溢出。

　　建模过程中整套装置的装配逻辑完全按照车间实际焊接与装配顺序搭建：先完成槽体的底板、侧壁、加强筋拼合，再装配底部支脚与侧部连接法兰；罐体部分先卷制圆筒、焊接上下封头，再装配顶部驱动架、侧部管嘴与底部支撑，最后将两个单体通过连通结构对位组装，所有配合面的法兰孔位、支腿安装面都做了对齐约束，导入装配环境后可以直接检查两个部件之间的安装间隙，避免现场安装时出现管路错位、支腿干涉的问题。

　　在安装边界方面，长槽段沿长度方向的占地尺寸需要在车间布局时预留出两侧至少半米的操作通道，方便人员站在槽边调整工件、检修侧壁阀门；立式罐体的高度方向要额外预留顶部驱动电机的起吊空间，车间净空需要高于罐体顶端电机至少一米，满足后期检修吊装电机的需求。设备整体就位后需要对槽体与罐体的支腿分别做水平校准，槽体沿长度方向保留千分之三左右的坡度坡向排污口，罐体则保持竖直安装，避免内部搅拌轴出现偏磨。

　　结构设计上也充分考虑了化工工况的使用需求：所有与液体接触的壁面都预留了衬层或者防腐涂层的厚度空间，加强筋布置在槽体外侧，既不会占用槽内有效容积，也避免筋条缝隙积存残料难以清理。顶部驱动组件与罐体之间设置密封安装座，能够防止罐内挥发的腐蚀性气体侵蚀电机轴承。整套装置没有复杂的异形曲面，绝大部分构件采用钢板切割、折弯、焊接即可成型，加工工艺性好，后期改造时也可以根据产线处理量调整长槽的长度或者罐体的容积，适配不同批次的液料处理需求。在产线对接时，槽体端部可以直接接驳输送辊道或者吊装工位，罐体侧部的管嘴可以外接循环泵、过滤管路，整套单元既可以独立完成单槽的药剂混合处理，也可以嵌入整条表面处理生产线作为工序段使用。
