极简门禁刷卡密码键盘终端

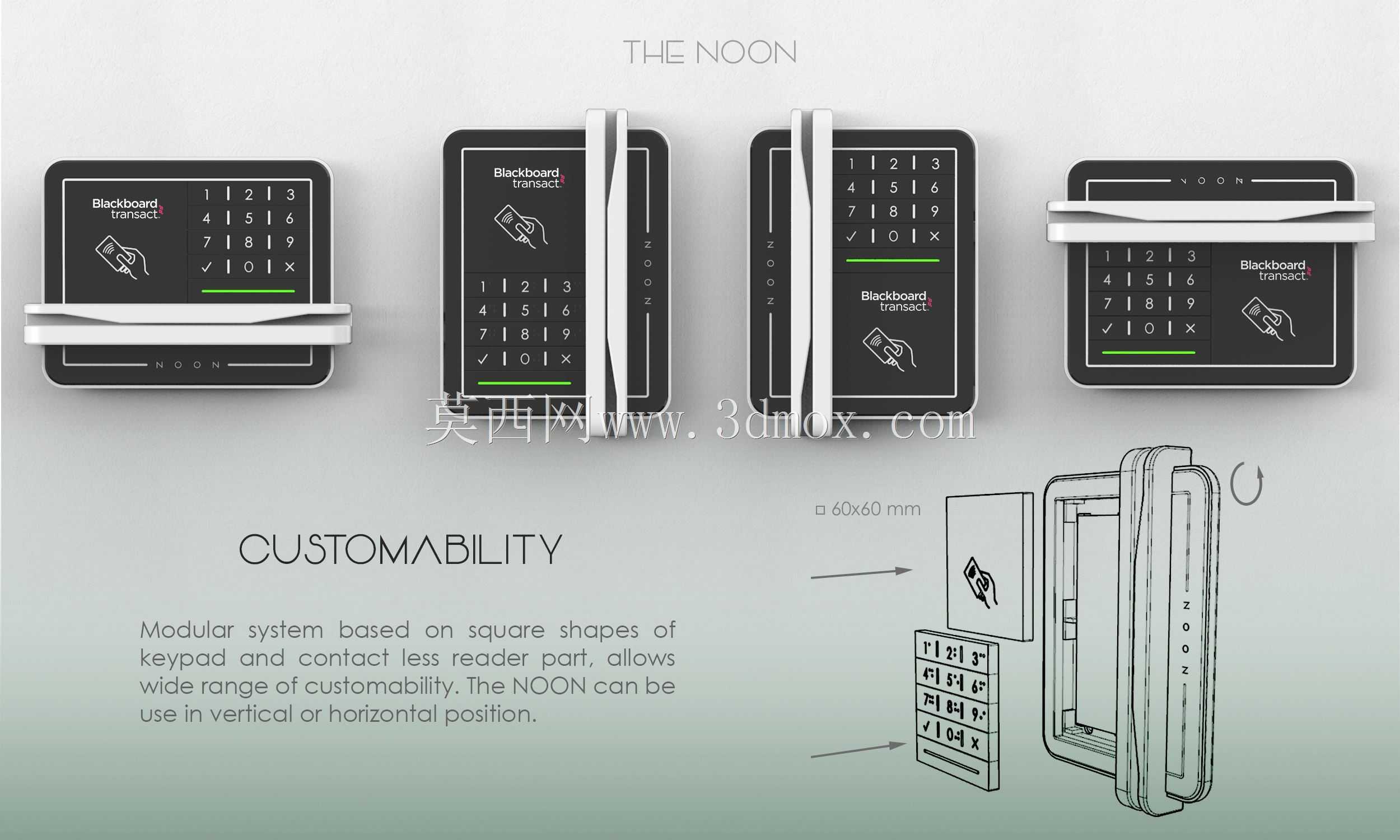

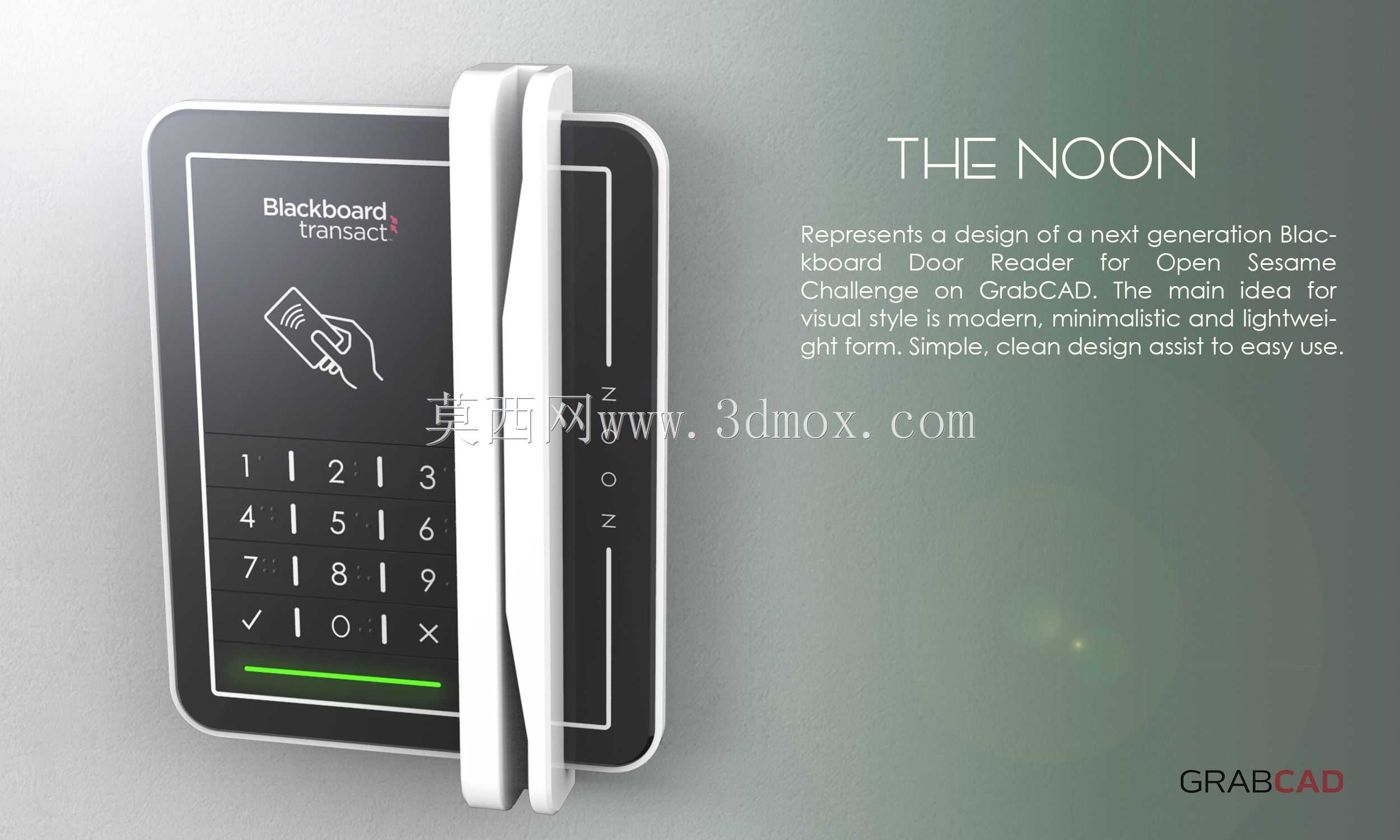

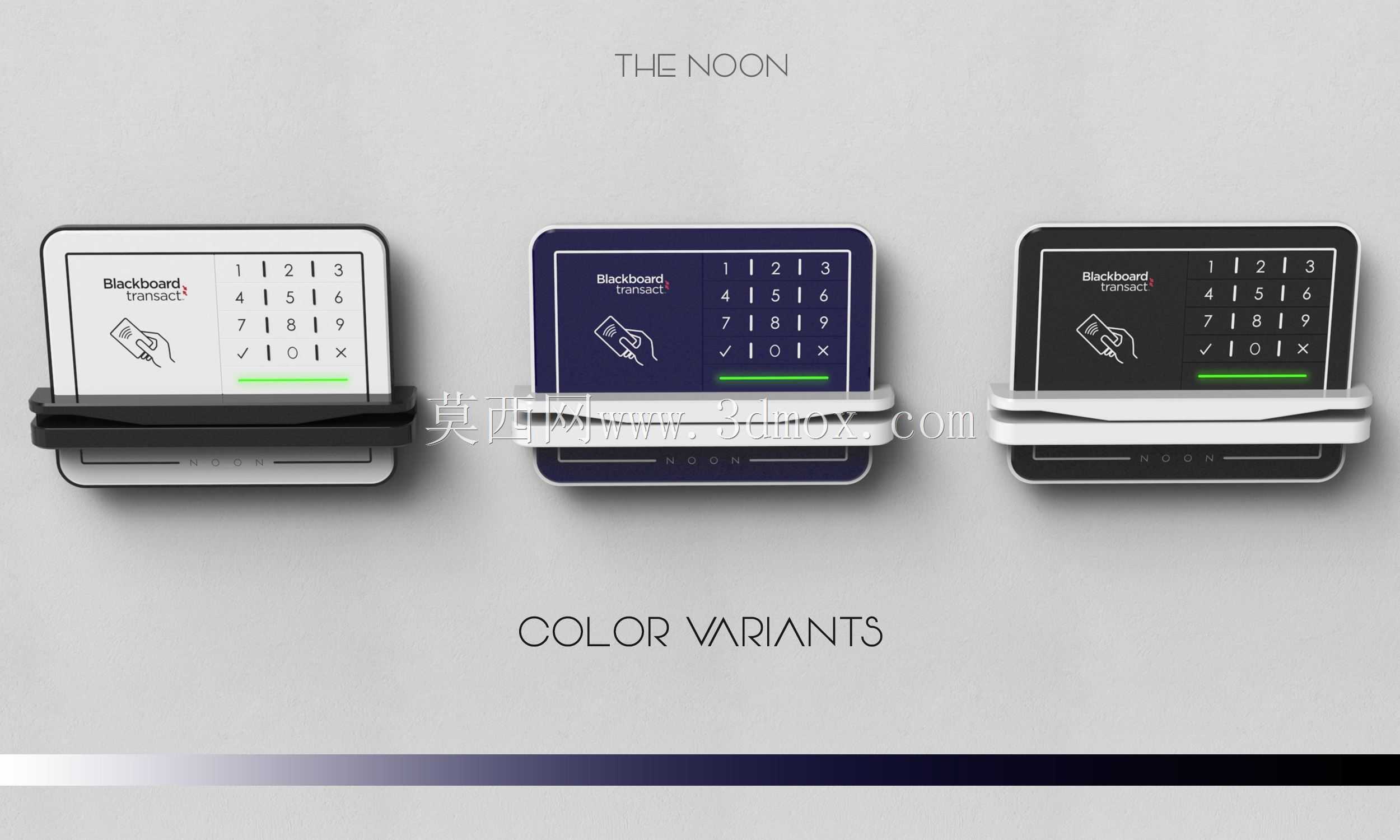

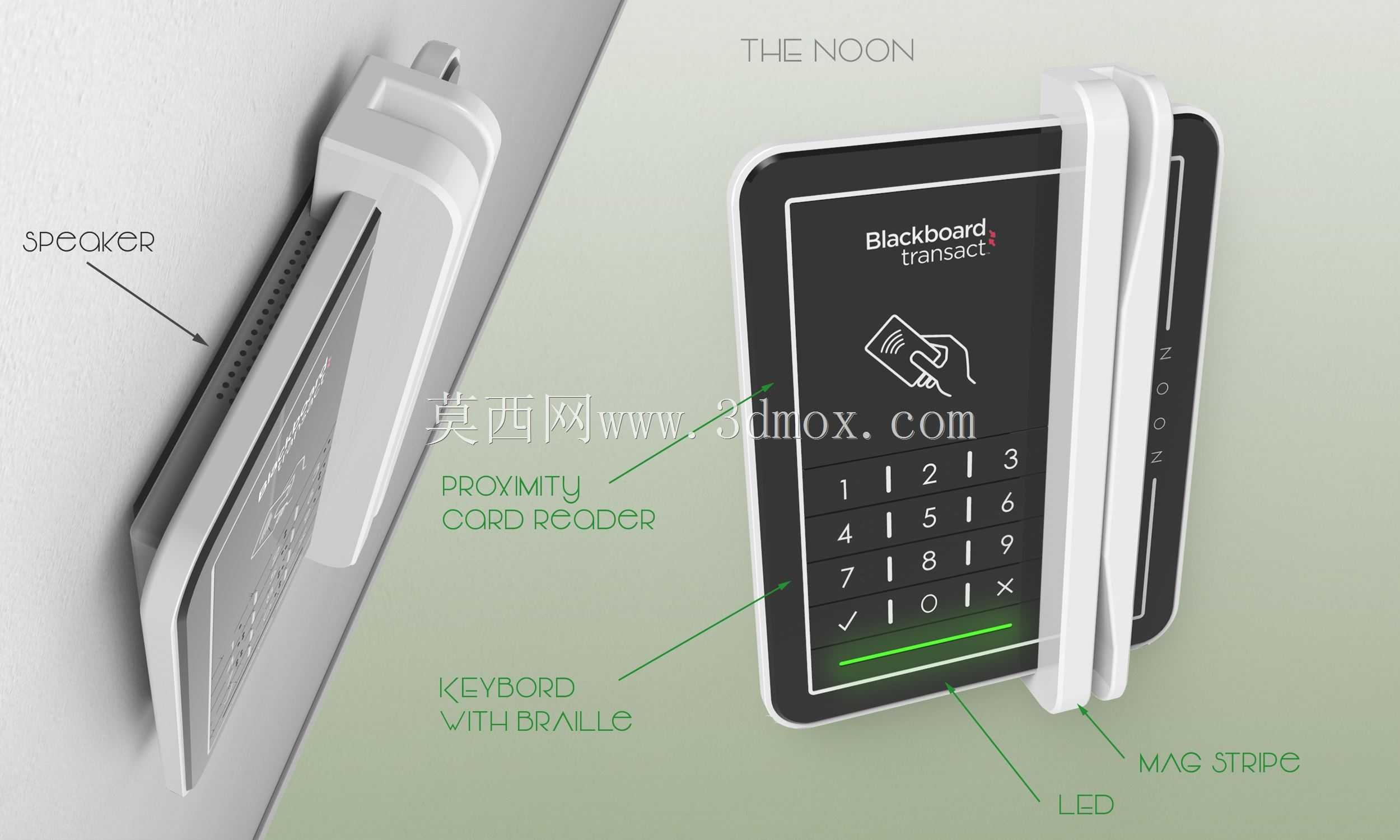

　　这款门禁读卡终端的造型走的是窄边轻薄路线，整机正面做了大面黑色触控面板，侧边搭配白色竖向装饰护条，面板上集成了非接触卡感应标识、12位数字按键区、功能确认与取消按键，底部预留了一条横向状态指示灯带，读卡成功或者验证通过时灯带点亮，给使用者明确的操作反馈。从落地场景来看，这类终端主要部署在写字楼办公区入口、园区单元门、企业内部机房通道、学校宿舍门禁、小区单元楼栋门厅这些位置，日常承担人员身份核验、权限放行的作用，既支持IC/ID非接触卡刷读，也支持密码输入验证，部分适配版本还可以对接门禁控制器输出开门信号，替代传统机械钥匙，方便物业统一做人员权限分级、访客时效管理，避免钥匙遗失带来的换锁成本。做结构设计的时候首先要考虑安装边界，

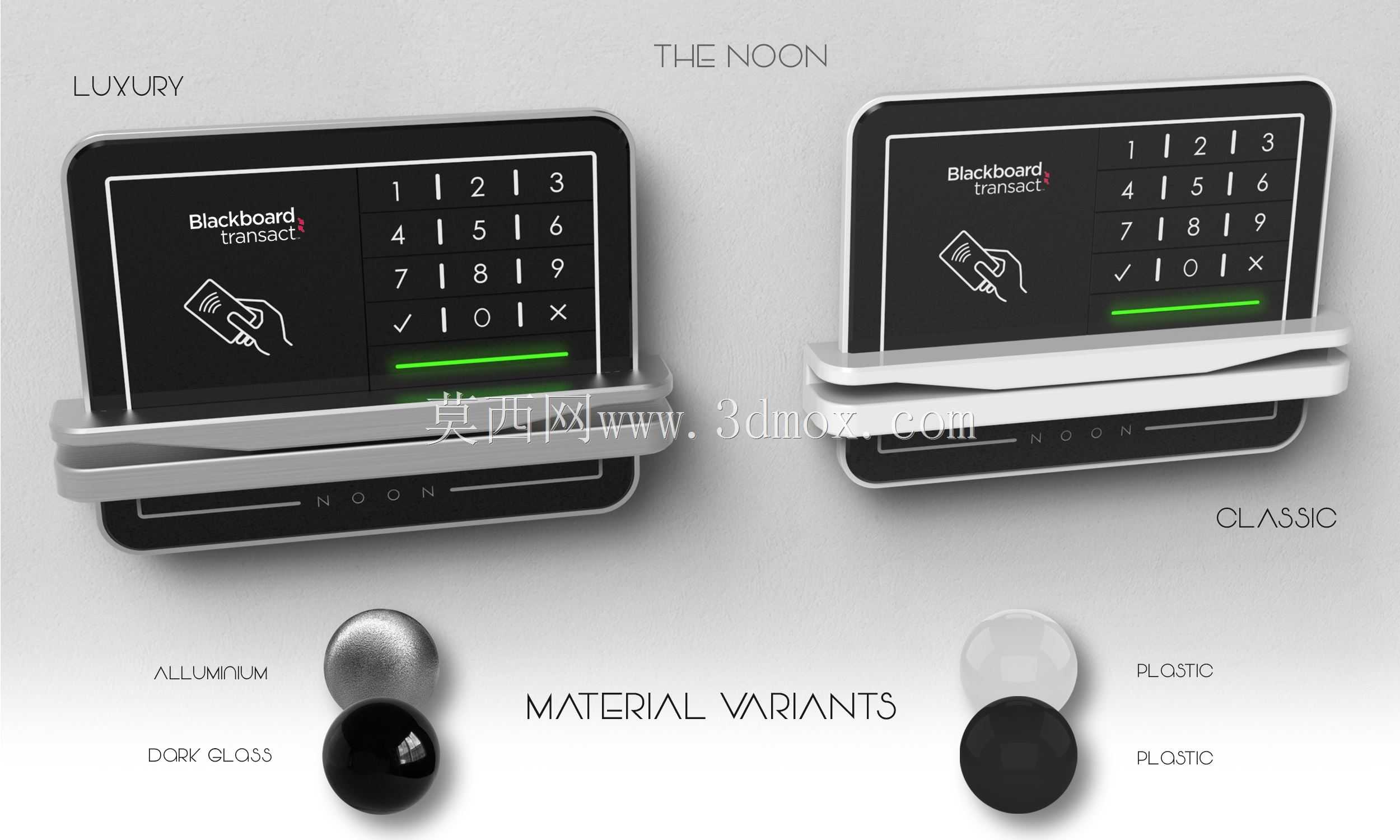

　　这类明装壁挂终端的背部预留标准86盒安装孔位，整机厚度控制得比较薄，贴墙安装之后不会突出墙面过多，避免走廊通行时磕碰，侧边的白色护条一方面做视觉分层，另一方面也可以遮挡侧边的装配螺丝，让正面外观更整洁，同时护条高出面板一点点，搬运或者安装过程中如果正面蹭到墙面，先接触护条不会刮花触控操作面。面板的按键区域做了丝印标识，数字键排布符合日常电话键盘的使用习惯，用户不用额外学习就能直接操作，感应区设置在面板上部，用户掏卡之后抬手就能贴近感应区，不用刻意找刷卡位置，操作动线很短。户外或者半户外安装的时候，前面板的接缝处要做密封处理，防止梅雨季节凝露、灰尘顺着缝隙进到内部电路板，黑色面板选用耐UV的材质，长期日晒不会发黄变色，

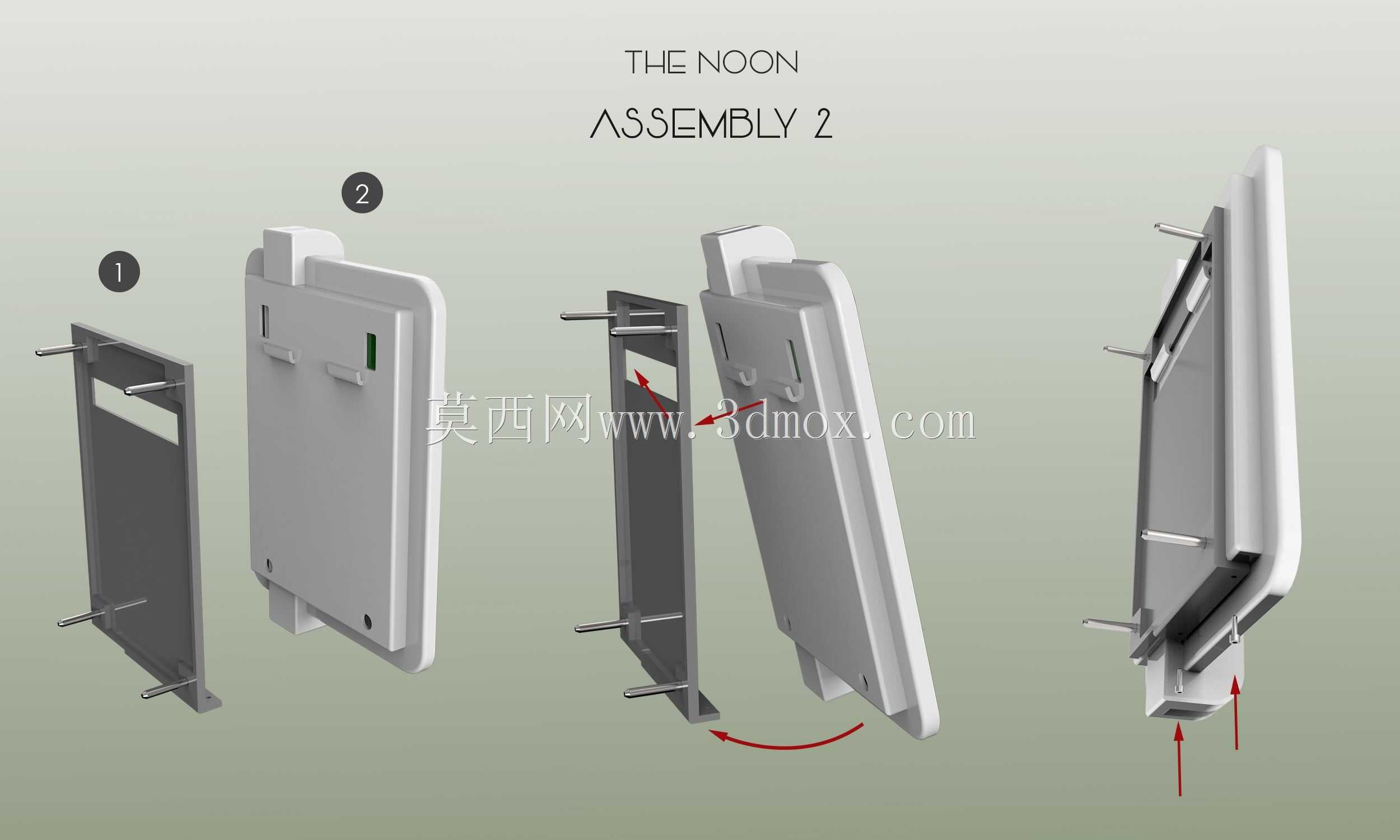

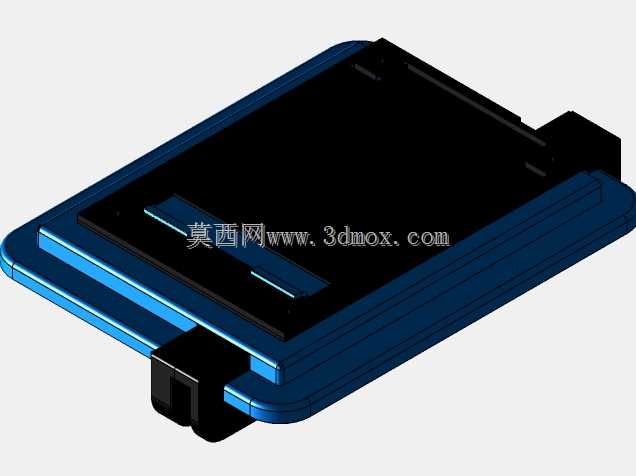

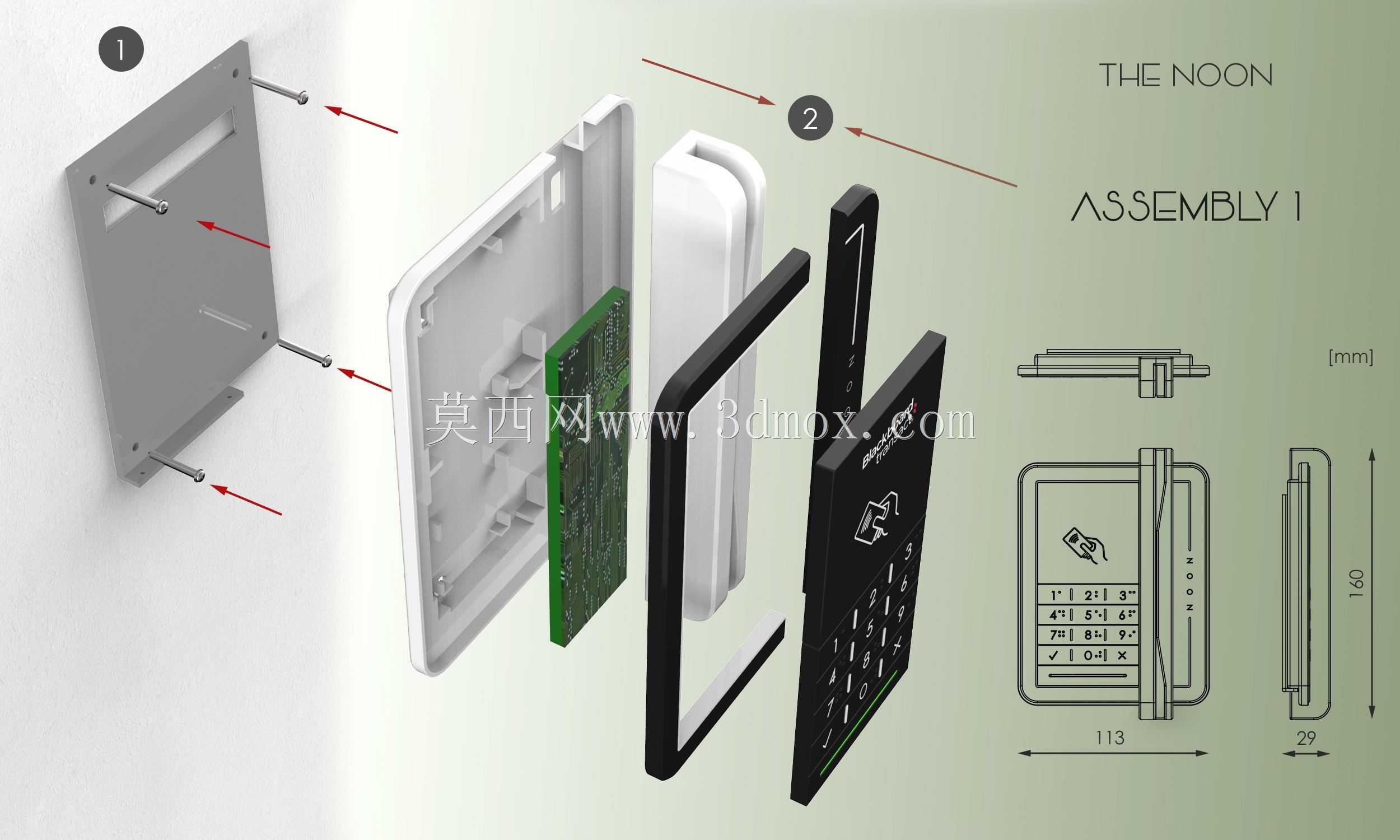

　　按键丝印做耐磨处理，高频使用几年之后字符也不会磨掉。内部结构分层很清晰，最外侧是钢化或者亚克力触控面板，往后是按键感应PCB板、读卡天线板，再往后是主控板和接线端子仓，底部留出线口，安装的时候弱电线路从墙内86盒引出直接接进端子仓，不用明露走线。设计时把天线板布置在面板最靠外侧的位置，减少塑料壳体对读卡信号的屏蔽，保证刷卡感应距离稳定，不会出现卡贴到面板才反应的情况。状态灯做柔光处理，夜间使用的时候不会刺眼，同时光线从正面透出，用户站在门前一眼就能看到设备状态。整机边角全部做圆角过渡，没有尖锐棱角，人员过往不小心碰到也不会划伤，壁挂支架做了卡扣结构，设备挂装之后底部有一颗防盗固定螺丝，非管理人员不能随意把终端从底座拆走。

　　对接工程的时候，终端的接线端口定义兼容市面主流门禁控制器的韦根信号输出，不用额外做协议转换，施工布线时只需要走电源和信号两根线，适配现有老旧门禁系统的改造替换，不用重新布设通讯线路。外观走极简轻量化风格，没有多余的装饰凸起，清洁的时候用抹布直接擦过整个面板就可以，没有积灰的凹槽缝隙，物业日常维护工作量很小。操作区的按键做了凹凸触感区分，即便夜间光线不好，用户也可以通过触感找到确认按键位置，不用摸黑找字符。
