三层倾斜式偏心压力机结构设计

　　在中小型钣金加工、五金件冲裁以及教学实训车间里，偏心压力机一直是承担轻载冲压工序的核心设备。这套偏心压力机三维结构围绕小吨位成型工况展开，整体采用立式C型开式机身布局，正面留出足够的上下料空间，操作者可以从前方和侧方顺畅取放工件，适配单工序模、简易复合模以及小型弯曲模的安装使用。

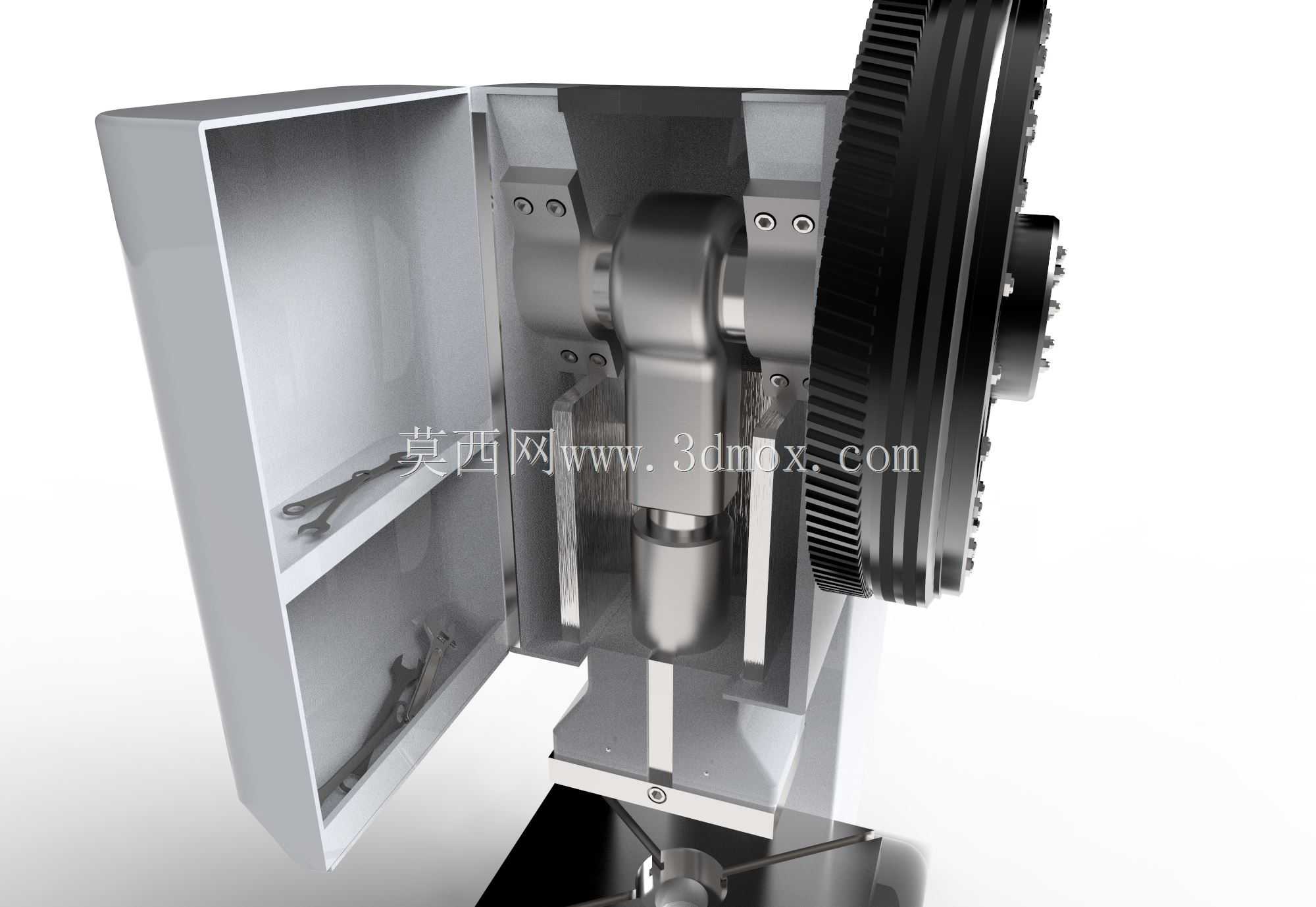

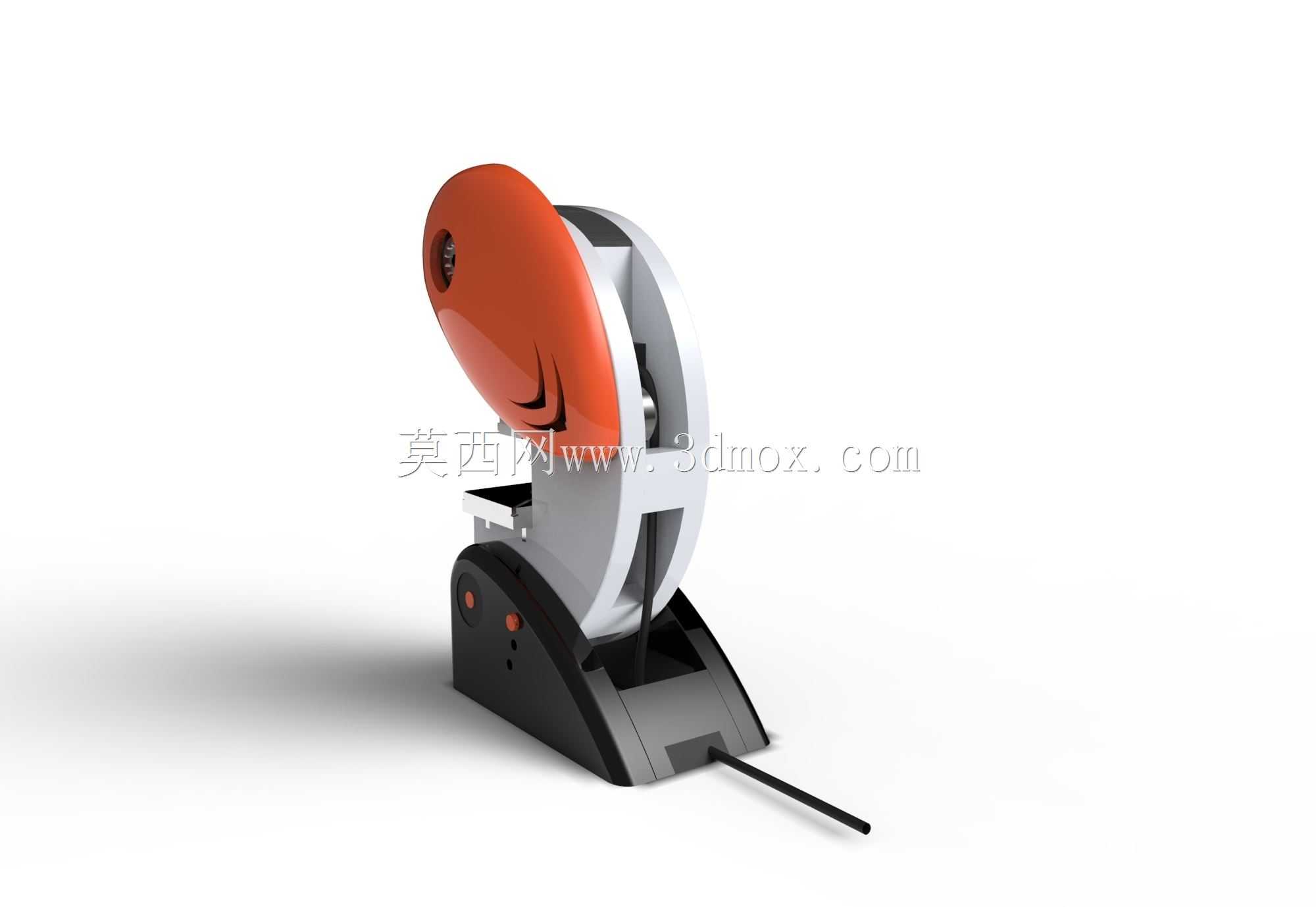

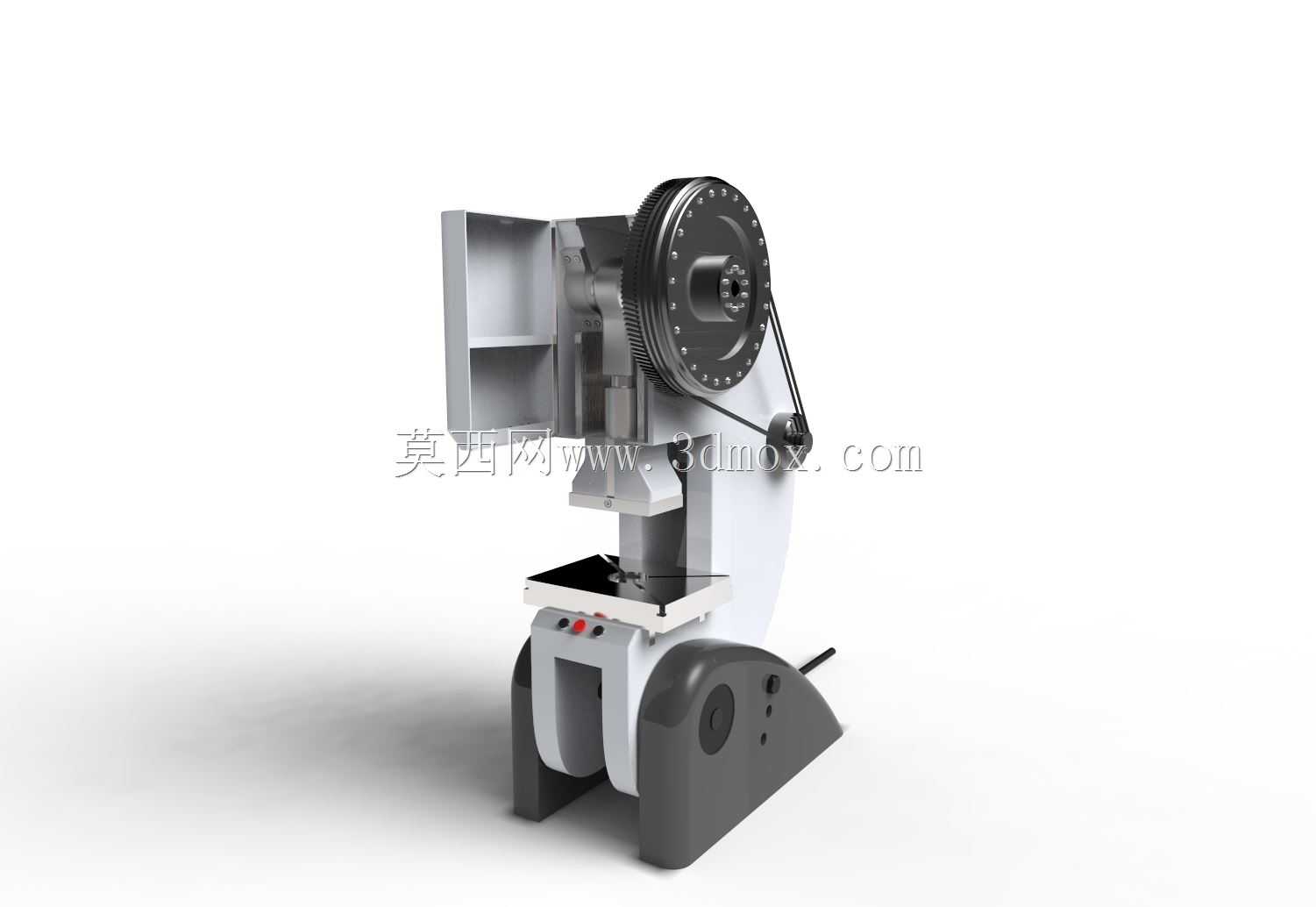

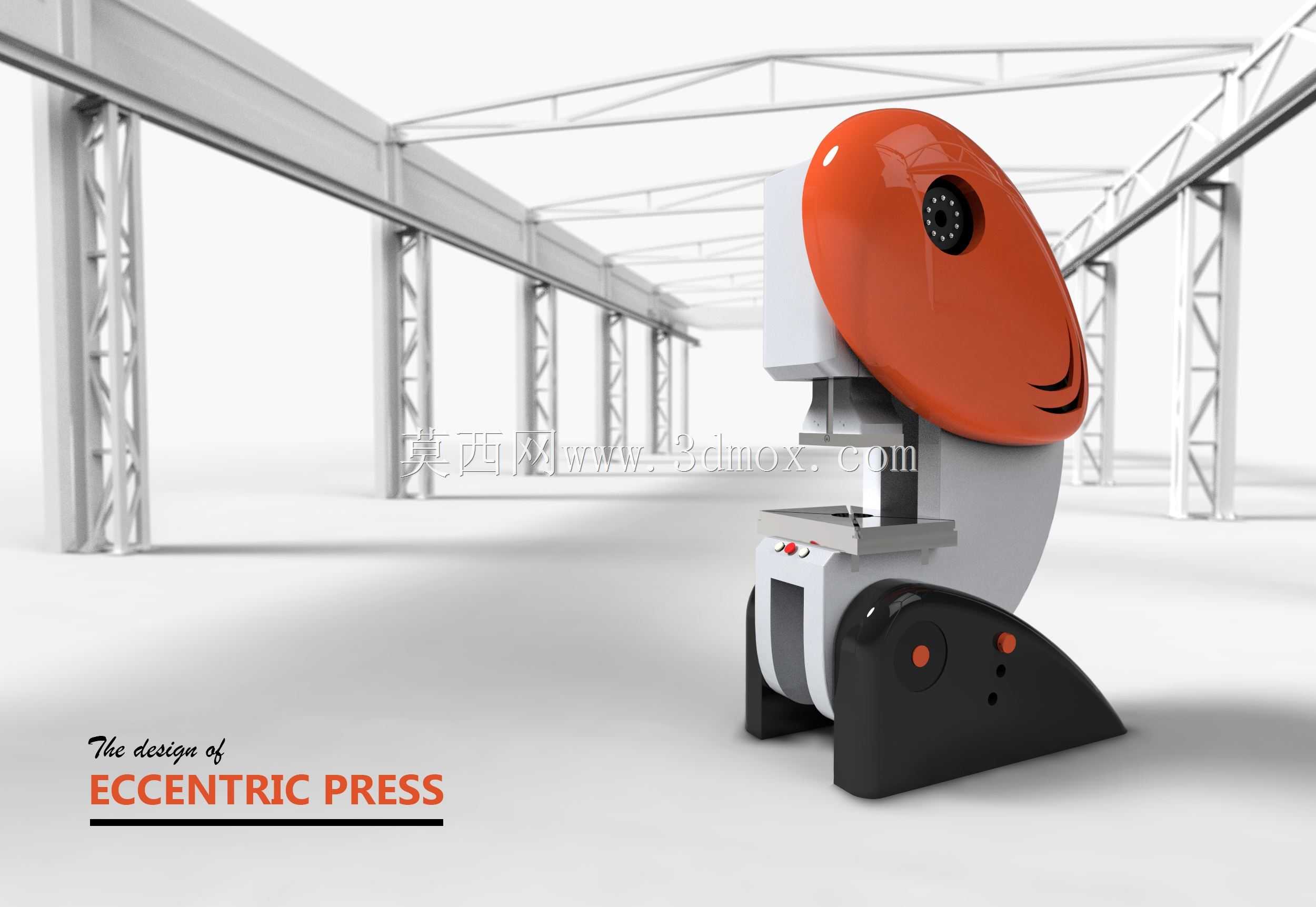

　　设备上部的大直径偏心轮是整套机构的视觉与功能核心，轮体外侧采用醒目的橙色护罩包覆，既将高速回转的偏心配重完全封闭在内，避免人员触碰运动部件，也通过圆润的曲面造型弱化传统锻压设备的粗笨感。偏心轮内部集成曲轴偏心段，主轴回转时，偏心距将旋转运动转化为滑块的上下往复直线运动，配合机身导轨的约束，输出稳定的冲压行程。相较于传统直轴冲床，这种大直径外置偏心轮结构在同等公称力下可以获得更平缓的力传递曲线，滑块在下死点附近的速度更低，冲裁瞬间的冲击噪声更小，对薄铝板、低碳钢薄板以及非金属板材的冲切成型更为友好。

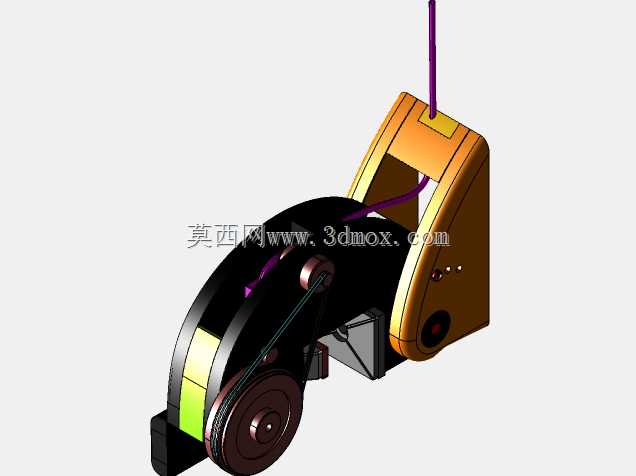

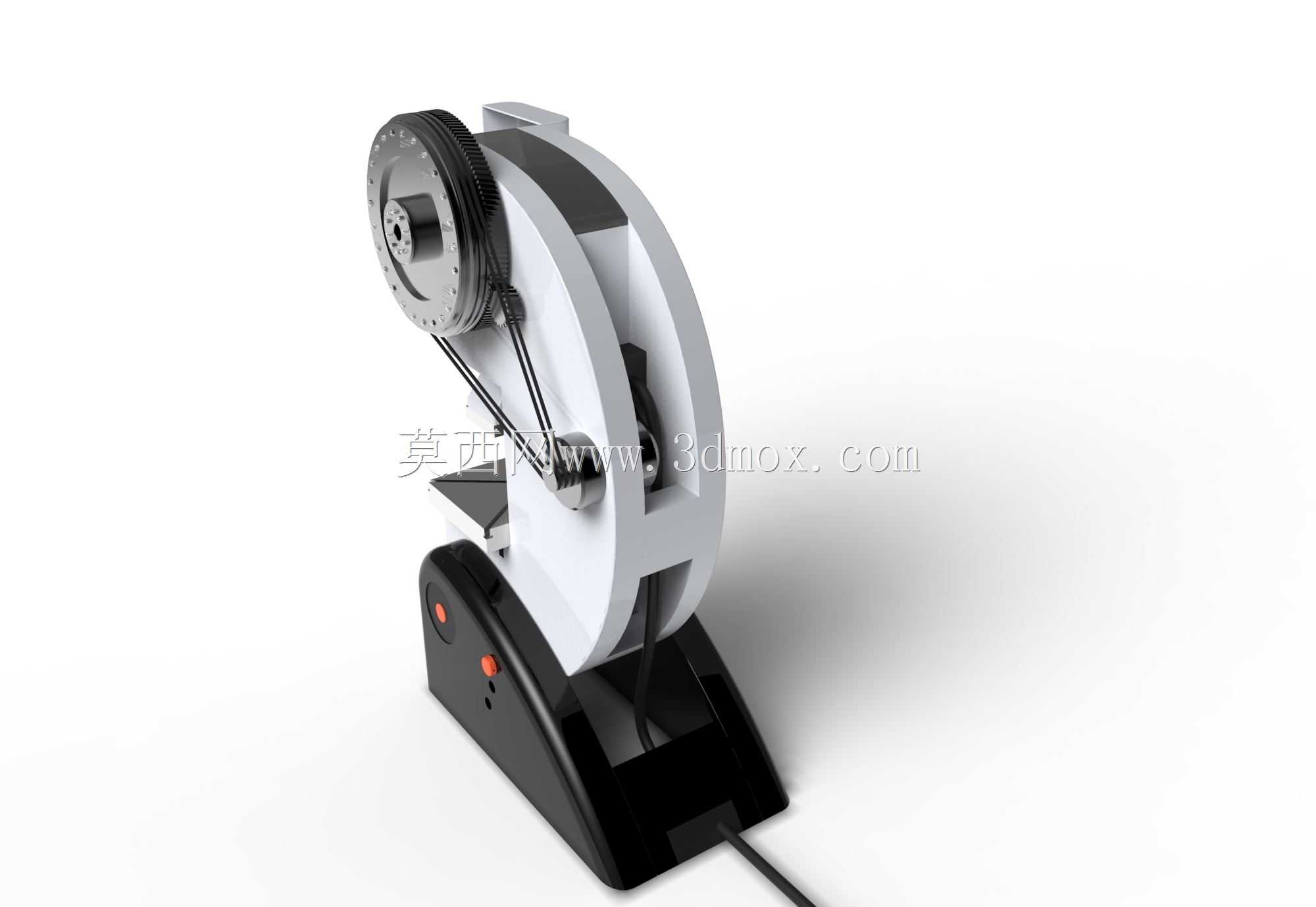

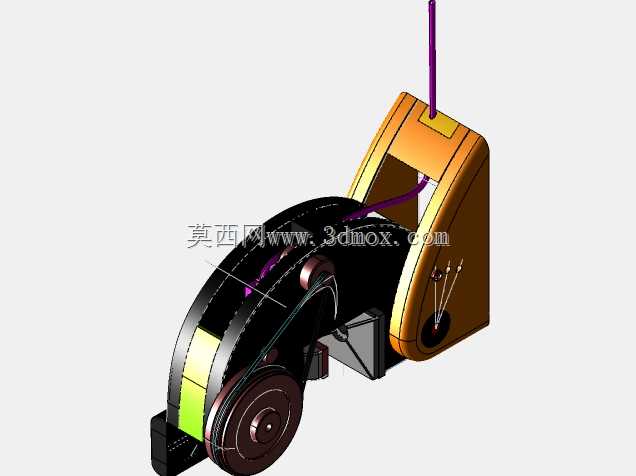

　　机身主体采用灰白配色的焊接式框架，底座为厚重的黑色承托结构，内部预留安装空腔，可容纳传动带轮、制动组件以及电气接线。底座底面为平整安装面，现场就位时可通过地脚螺栓固定在混凝土地基上，也可加装减震垫铁直接放置在硬化车间地面，无需复杂的预埋施工。底座正面设置两组红色控制按钮与状态指示点位，对应单次冲压、连续运行以及急停逻辑，操作位高度贴合站立作业的人体工学范围，工人无需大幅度弯腰即可完成按键操作。

　　滑块部分沿机身前方的竖直导轨往复运动，下端面为标准模柄安装孔与T型槽结构，能够直接装夹常规规格的上模，工作台面位于滑块正下方，开设落料孔与模具压紧槽，冲压产生的边角废料可直接从孔位落入下方集料箱。导轨间隙采用可调式压板结构，长期运行出现磨损后，可通过锁紧螺钉重新调整导向精度，避免滑块运动过程中出现横向摆动，保证冲压件的尺寸一致性。

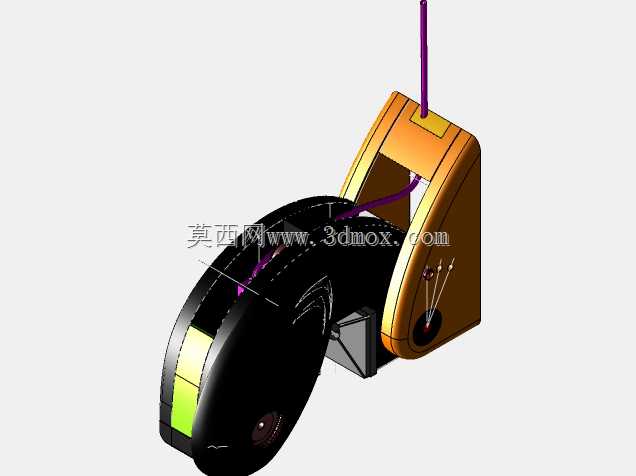

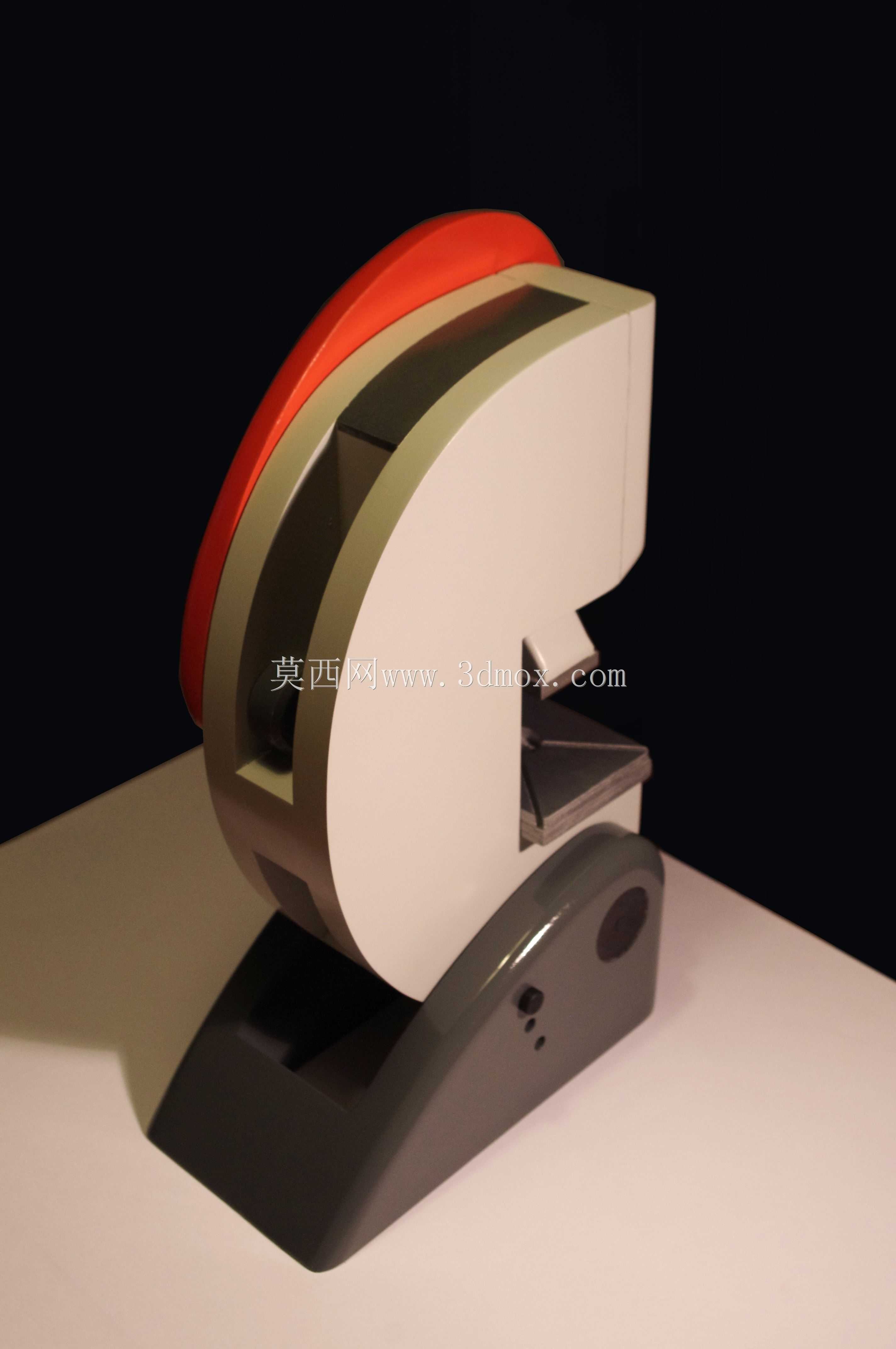

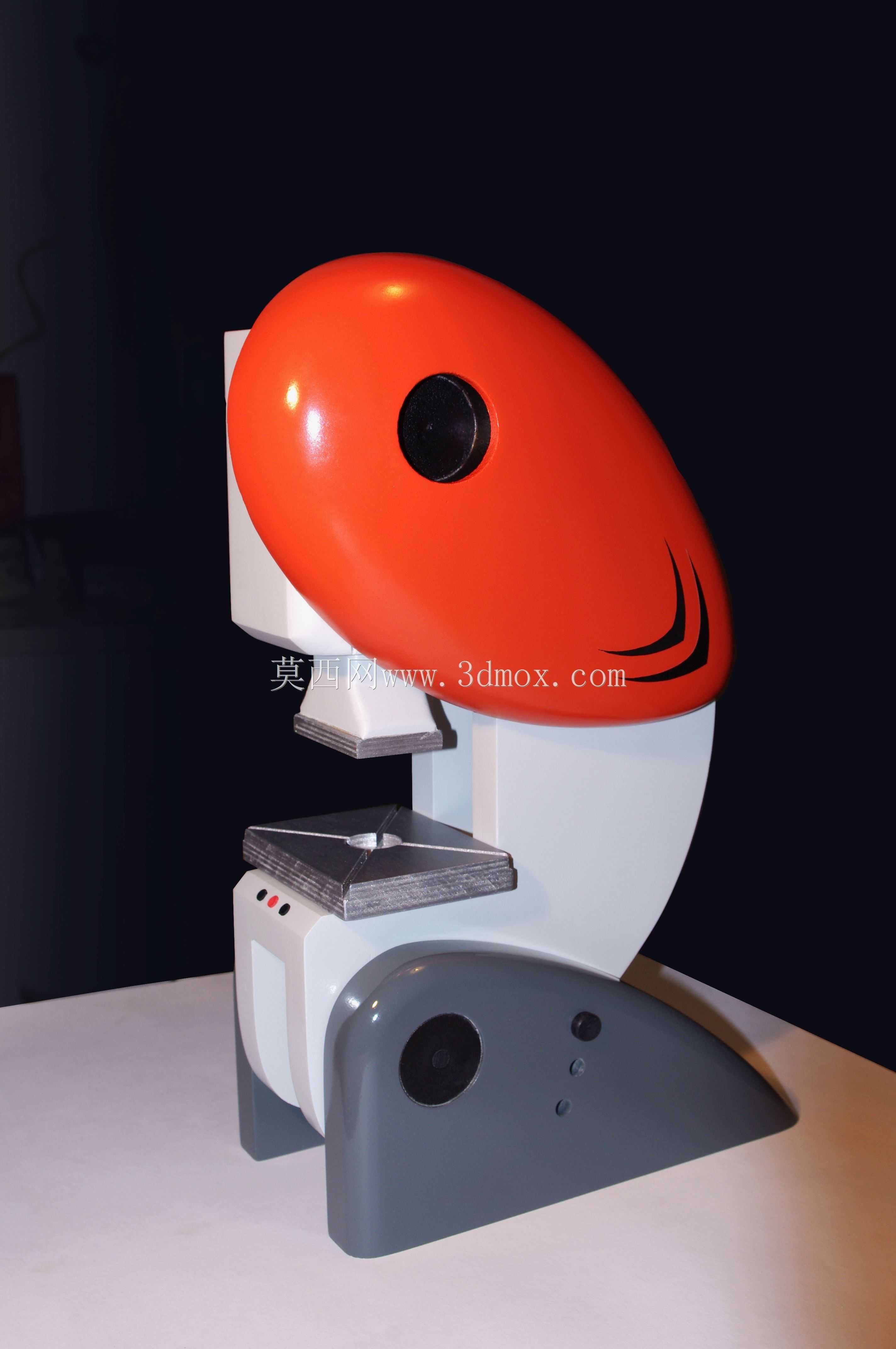

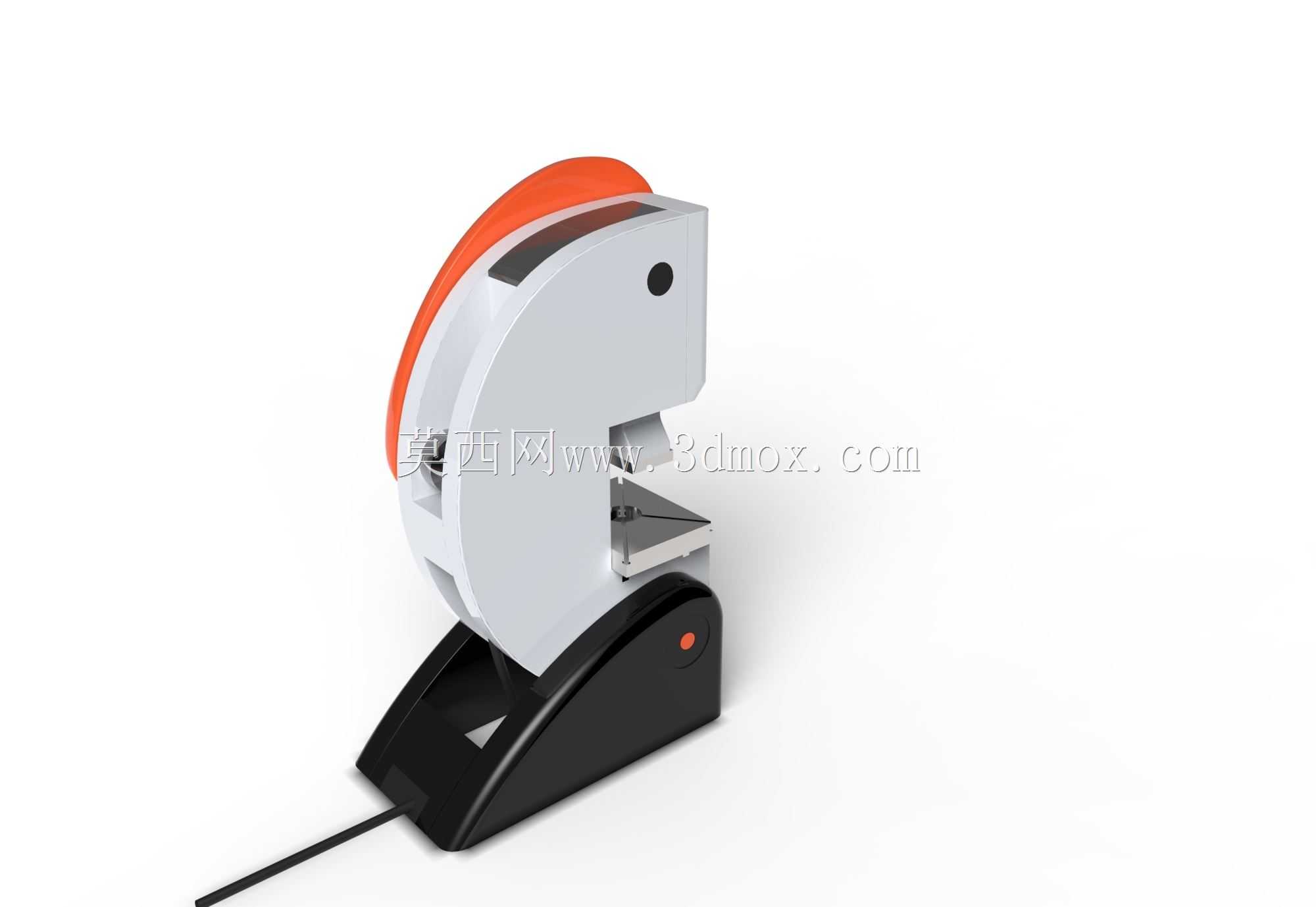

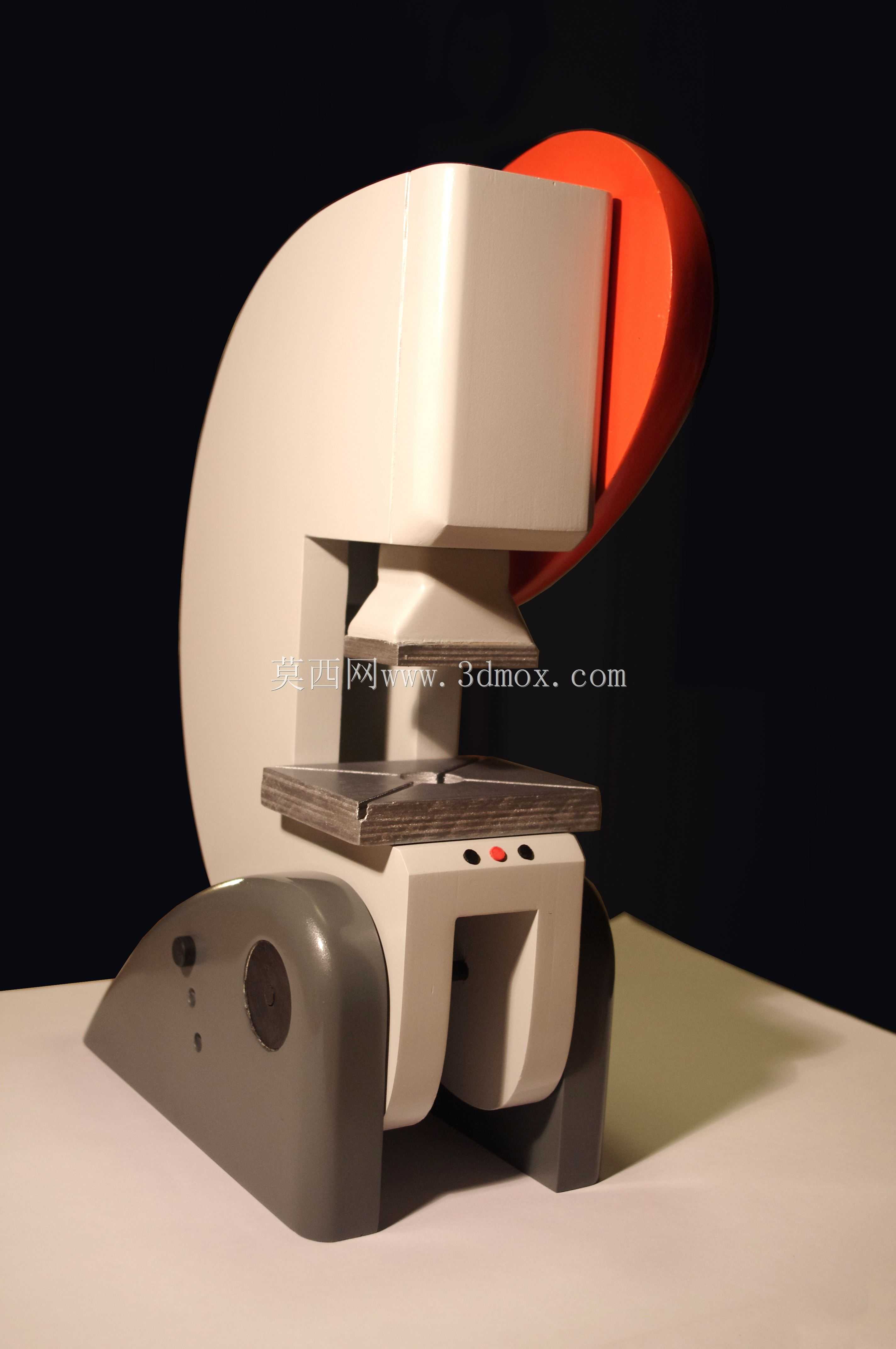

　　设计过程中没有沿用老式压力机布满棱角的方箱体造型，而是大量采用有机流畅的曲面语言：顶部偏心轮护罩为完整的椭球曲面，机身立柱侧面做圆弧过渡，底座边角全部倒圆处理，既减少了应力集中的尖角区域，也让设备在实训教室、产品展示厅这类场景中具备更好的视觉整体性。整机按1:5比例做物理模型验证时，各运动部件的干涉检查、行程极限位置以及护罩与回转轮的安全间隙都在三维环境中完成校核，确保偏心轮全周转动时不会与机身、护罩发生剐蹭，滑块上行到最高点时模具仍有足够的拆装空间。

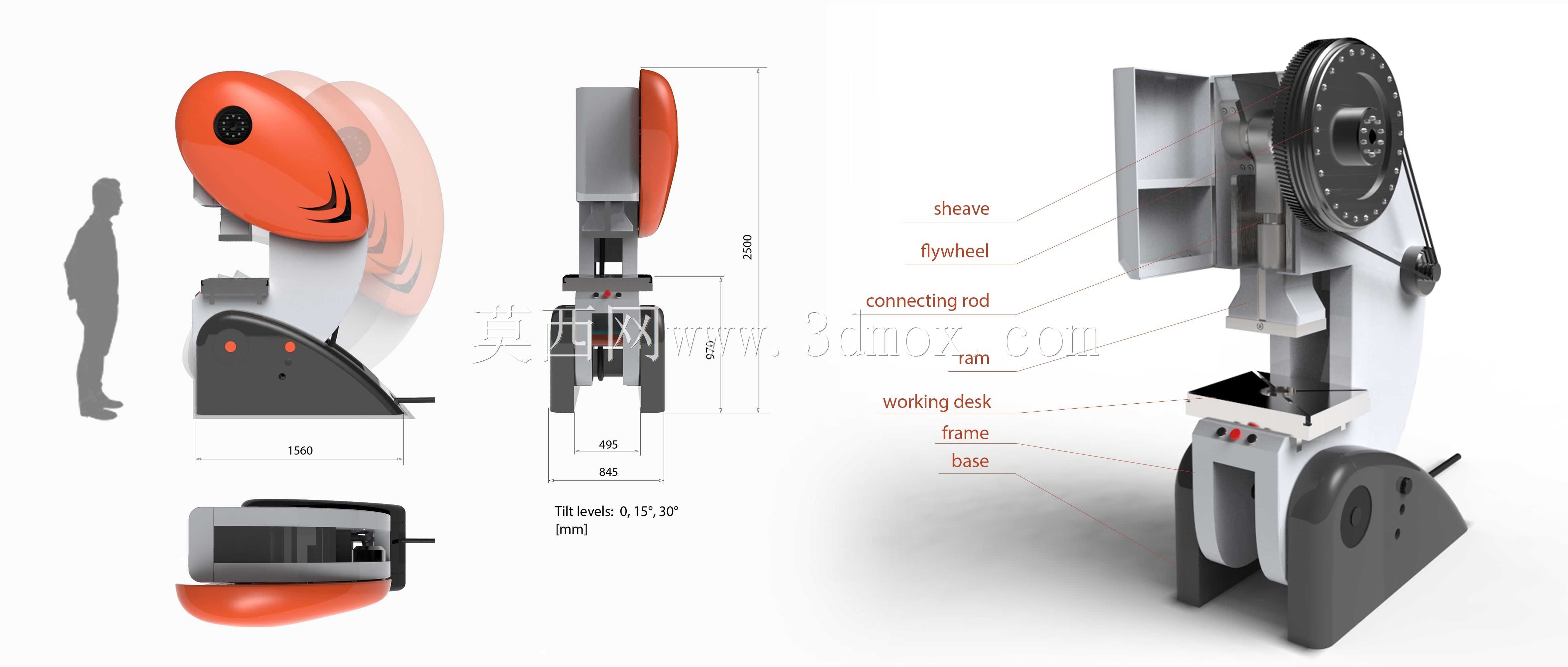

　　从安装边界来看，设备正面操作区需要预留不小于机身宽度一倍的上下料距离，侧面留出维护门开启空间，顶部偏心轮护罩上方保留吊装余量，整机重心落在底座中心区域，冲压时的倾覆力矩由C型机身的刚性结构承担，适合小批量五金生产、学校冲压工艺实训以及产品设计工作室的轻载成型作业。
