天然气处理厂区工艺装置整体布局

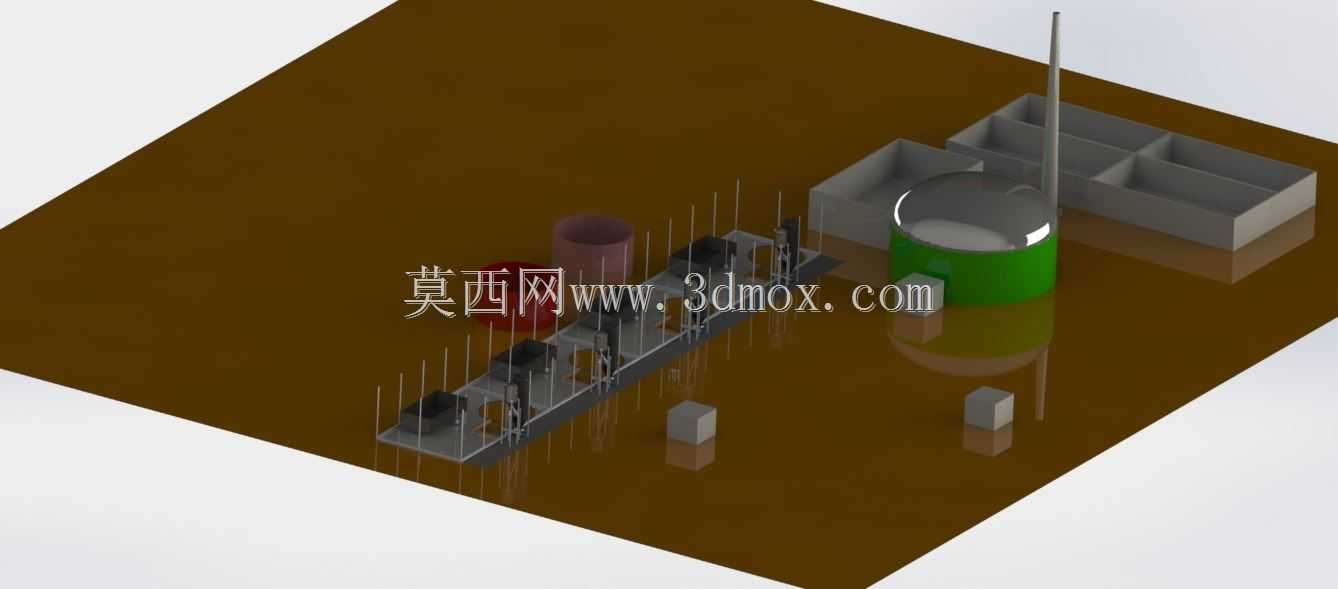

　　这套厂区级三维装配体面向天然气集输与净化处理场景，把站场内多类核心工艺设备、管廊支撑、储罐区和辅助构筑物放在同一基准地坪上进行协同布置，适合在方案评审、总图校核和管道走向规划阶段使用。现场落地时，首先要确认的是装置边界与检修通道的关系：长条形管廊沿装置区一侧延伸，承担分层敷设工艺管线、仪表电缆和公用工程管道的作用，立柱间距按常规管架跨度控制，底部留出通行与小型维护车辆进出空间；管廊旁串联的成组设备对应分离、计量、调压或换热单元，设备基础高出地坪，避免地面积水进入法兰和支座区域。

　　立式圆筒储罐布置在相对独立的区块，罐体下部采用绿色裙座支撑，顶部接管与高耸排气或放空立管衔接，周围预留围堰范围内的操作距离。储罐与管廊之间的连接管道需要在模型中提前核对热补偿弯、低点排凝和高点放空位置，避免施工阶段出现管线与支架、电缆桥架碰撞。相邻的灰色框格构筑物可对应辅助厂房、泵棚或设备隔间，其墙体与门洞尺寸要满足最大单体设备的吊装和后期更换需求，不能只按静态就位尺寸留量。

　　建模思路上，整体以地坪作为统一装配基准，先固定主要设备和构筑物的坐标，再补充管廊立柱、横梁、小型方块基础和通道边界。这样处理的好处是总图调整时，可以快速移动某个功能分区，同时检查防火间距、检修半径和管道长度变化。装置区内分散的小型立方体代表就地仪表、小型泵基础或电气接线箱，虽然单体结构简单，但在碰撞检查中很关键，因为现场仪表点往往决定操作平台、爬梯和电缆沟的最终位置。

　　从安装边界看，储罐区需要控制罐壁到围堰、道路和管廊的净距；放空立管除了自身高度，还要核对与周边建构筑物、照明设施和检修吊车臂长的干涉；管廊顶部管线分层布置时，应把热介质管道、可燃气体管道和电缆桥架的相对位置分开考虑，减少后期交叉。长设备区两端应预留吊装作业面，设备就位方向与管廊法兰口保持一致，使管道能够以最短路径连接，同时保留阀门操作和法兰拆卸空间。

　　在结构细节表达上，模型没有把重点放在单个零件的复杂加工特征，而是强调站场尺度下的设备相对关系：储罐容积区、管廊输送区、辅助隔间和开放检修场之间层次清楚，便于工艺、土建、电气和配管人员在同一视图中核对接口。对于实际工程，这种装配体还可继续深化为管道等级、阀门位置、平台梯子和接地照明的综合模型；若用于教学或方案汇报，则能够直观展示天然气处理装置从原料进入、设备处理到储存外输的空间组织逻辑。

　　布置过程中需要特别注意地坪标高与设备基础标高的衔接。储罐裙座、泵基础和管架基础不应简单落在同一平面上，而应根据排污、放坡和管道坡度调整。长轴设备周围的维护区要保证抽芯、拆卸封头或吊起部件时不被立柱阻挡；罐顶操作平台与放空立管的连接位置，也要在整体模型中预留人员上下和安全防护的空间。通过这种厂区级装配，可以在早期发现设备过密、通道不足、管线绕行过长等问题，减少详细设计阶段的反复修改。
