卡特彼勒工地测绘无人机结构设计

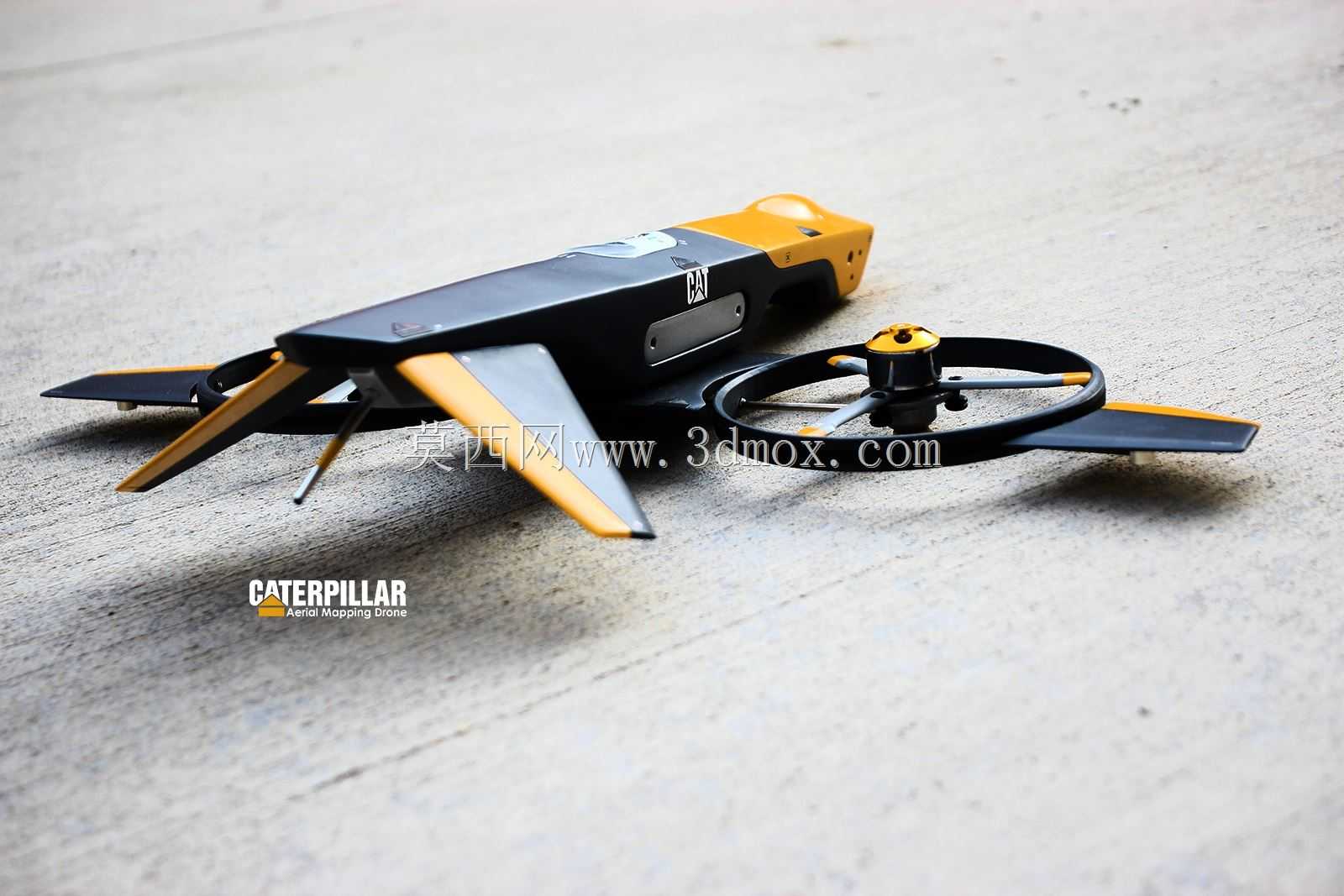

　　这套三维结构围绕施工现场的地形复测、土方核算、进度航拍与点位校核展开，面向露天矿山、道路路基、管道沟槽和大型土建场地的高频测绘需求。设备并不追求消费级航拍的轻量化观感，而是把尘土、阵风、临时起降点和多任务挂载作为约束条件，在机臂、机身、起落架与任务舱之间建立清晰的载荷传递路径。整机采用多旋翼布局，旋翼臂向四周展开后形成稳定的水平支撑包络，中心机身位于气动与重心交汇区域，电池、飞控、测绘模块和通信组件尽量靠近中轴布置，以降低偏航惯量并减少姿态修正时的能耗波动。机臂端部预留电机安装座，安装孔位按照电机法兰和减振垫圈的实际厚度建立配合面，螺旋桨旋转平面与机臂上表面保持足够间隙，避免下洗气流被结构件遮挡，也防止桨尖在轻微变形后触碰臂体。

　　机身下部设置任务载荷舱，测绘相机或激光扫描单元通过减振板连接，减振件沿载荷重心周边对称布置，使镜头光轴在悬停时保持稳定。舱体外形向下收拢，既给镜头留出无遮挡视场，也能在设备前飞时减少腹部紊流。起落架采用跨立式支撑，两支腿分布在任务舱两侧，落地时轮胎或脚垫接触不平地面，支腿高度保证相机、传感器和腹舱不会被碎石磕碰；支腿与机身连接处设置加强筋和螺栓接触面，便于拆解运输，也能吸收粗暴降落时的冲击。现场作业中，无人机通常由工程人员从临时道路、平整土台或车辆旁起飞，因此外形边界需要兼顾装箱与展开两种状态。展开状态下，旋翼直径决定相邻桨叶的安全间距，机臂长度、电机轴距和螺旋桨半径共同构成水平外廓；收纳状态下，机臂可围绕根部旋转或拆卸，

　　外廓收缩到运输箱可容纳的范围。模型对这些转动关节给出了明确的轴向位置和限位面，避免结构干涉。机身顶部预留GNSS天线安装区，天线底座与机身骨架相连，周围不设置高大遮挡件；前部可布置避障传感器或视觉模块，后段配置电池仓，电池通过导轨或卡扣推入，拆装方向与维护空间相匹配。通信天线布置在机臂或机身高位，线缆沿臂体内侧走线，接头处预留弯折半径，防止飞行振动造成线材疲劳。结构设计上，中心框承担主要弯曲和扭转载荷，机臂以拉压和弯剪组合方式把电机推力传回中心框，壁厚在根部和电机座附近适当加强，中段则通过流线型包覆降低风阻。外壳并非单纯装饰件，其分模线、检修口和快拆面板都围绕现场维护设置：飞控调试口位于上盖，电池更换从后部或下部完成，

　　镜头标定不需要拆除整段外壳。散热通道顺着飞控、电调和电池的分布组织，冷空气从前方或侧向进入，热空气从尾部及低压区排出，避免在高温工地长时间悬停时电子设备积热。针对工地测绘任务，载荷舱接口保留一定扩展能力，可适配倾斜摄影相机、激光雷达、喊话或照明附件。挂载更换时，定位销保证重复安装位置一致，锁扣承担飞行中的加速度载荷，连接器采用防呆方向，防止野外快速换件时误插。整机重心被控制在旋翼升力中心附近，电池重量作为主要可调项，仓内设置前后限位，使不同容量电池仍能保持合理重心范围。飞控、IMU等敏感元件靠近重心安装，并与高频振动源隔开；电机振动通过桨叶平衡、电机座刚度和减振层级逐级衰减，避免影像出现果冻效应。起落架与任务舱之间的空间还考虑了对地传感器的俯仰视场，相机在倾斜拍摄时不会拍到支腿，夜间补光元件的光线也不会被机腹反射进入镜头。整机外表面采用高辨识度涂装思路，便于在土方机械、料堆和灰暗背景中观察姿态；但造型仍以功能为先，曲面主要用于引导气流、保护设备和形成检修边界。对于结构建模人员而言，该作品的价值在于把飞行平台、测绘载荷、野外维护和运输收纳放进同一套数字样机中校核：转动件有开合角度，紧固件有贴合面，线缆有走向，传感器有视场锥，落地时有支撑边界，挂载时有重心校核。这样在后续详细设计中，可以直接围绕机臂强度、起落架冲击、电池续航、镜头标定和任务接口继续展开，而不是停留在外观概念层面。
