医院用手动四轮代步轮椅结构

　　该轮椅结构主要面向医院病区、康复科室、门诊转运通道以及短时陪护移动场景，用于行动不便患者在室内平层区域的乘坐、转移和短距离推行。整体采用管式金属车架思路，主体承载由圆管杆件焊接或装配形成，座面、靠背、扶手、脚踏和四轮行走系统共同构成完整代步装置。设计上没有采用复杂电动驱动机构，而是强调结构直观、维护方便、承载路径清晰，适合作为手动轮椅、医用转运椅或康复辅具类产品的三维结构参考。

　　从实际使用角度看，患者从床旁转移到轮椅时，扶手高度、座面宽度和脚踏位置会直接影响乘坐稳定性。该结构在座面两侧设置连续扶手，扶手向前延伸并与前部车架相连，能够在使用者落座、起身或侧向支撑时提供握持边界。靠背由竖向立柱和横向管件组成，后方顶部设置推握横杆，便于陪护人员在病区走廊、电梯口或检查科室之间推行。车架下部保留脚踏安装区域，前方踏板与前轮之间留出足够间隙，避免推行过程中鞋部与轮体干涉。

　　轮系布置采用四轮形式，后轮直径较大，承担主要承载和推行滚动需求；前轮尺寸相对较小，便于转向和通过室内地面接缝。轮体带有明显胎面纹理，适合在瓷砖、PVC地坪、缓坡门槛等医院常见路面上滚动。轮轴位置与车架侧框连接，侧向支撑通过斜向管件传递到座框和底框，使乘坐载荷不会集中在单一管节点上。后轮外侧还设置了近似挡泥或防护的板件，可减少衣物、被角与轮体接触，也让外观更接近医用转运设备。

　　座面部分以平面承载板为基础，周边由矩形管框托住，板件与框架之间形成稳定的乘坐平面。靠背并非整块封闭板材，而是通过多道横管形成支撑，这种处理在三维建模中有利于控制重量，也便于后续增加布艺靠背、软垫或绑带附件。扶手高度处于人体坐姿肘部自然支撑范围，扶手前段向下收拢，既增加车架前部刚度，也为使用者靠近床边、桌沿或检查台留出空间。车架两侧的空间布局较开放，护理人员可以从侧方观察足部位置，转移时也更容易判断轮椅与床沿的距离。

　　设计思路上，该模型把承载框架分成靠背框、座面框、底部支撑框和轮轴安装区几个部分。靠背立柱从座面后侧向上延伸，顶部通过横管连接，形成推行受力梁；座面框承担人体垂直载荷，并将力传递到两侧轮轴；底部管件负责连接前后轮位置，保证轴距和轮距稳定。管件之间多为直角或小角度过渡，节点关系清楚，适合在结构设计阶段进一步细化焊缝、管塞、紧固件和折弯半径。若进入样机阶段，可在主承载节点增加加强片，在轮轴处设置可拆换轴套，并根据目标用户体重校核圆管壁厚与连接强度。

　　外形边界方面，轮椅宽度由两侧轮体和扶手外轮廓共同决定，建模时需要重点控制扶手最外侧、轮胎最外侧以及脚踏最前端三个包络面。医院走廊会车、电梯进出和病房门通过都要求宽度不能过大，而座面宽度又需满足成人乘坐，因此车架侧框应尽量贴近轮体内侧布置。长度方向以后轮后缘到脚踏前缘为最大边界，脚踏不宜过度前伸，否则转弯时容易碰到墙脚或病床护栏。高度方向则需同时关注推把高度、靠背高度、扶手高度和座面离地高度，推把过高会增加陪护人员手腕负担，过低则在推行时容易弯腰。

　　安装边界上，轮轴同轴度、左右轮距对称性和脚踏翻转空间是装配时的关键。后轮应围绕固定轴顺畅转动，轮体与车架侧板之间保留少量间隙，防止摩擦卡滞；前轮若采用转向结构，还需预留回转角度，保证小半径转向时轮胎不与前腿管件碰撞。脚踏板前缘应做圆角或收边处理，避免经过门槛时磕碰地面。扶手、靠背和座面的连接位置应避免突出毛刺，医用场景中还需考虑清洁消毒，因此外露紧固件不宜过多，管件端部应封闭，板面尽量减少难以擦拭的深槽。

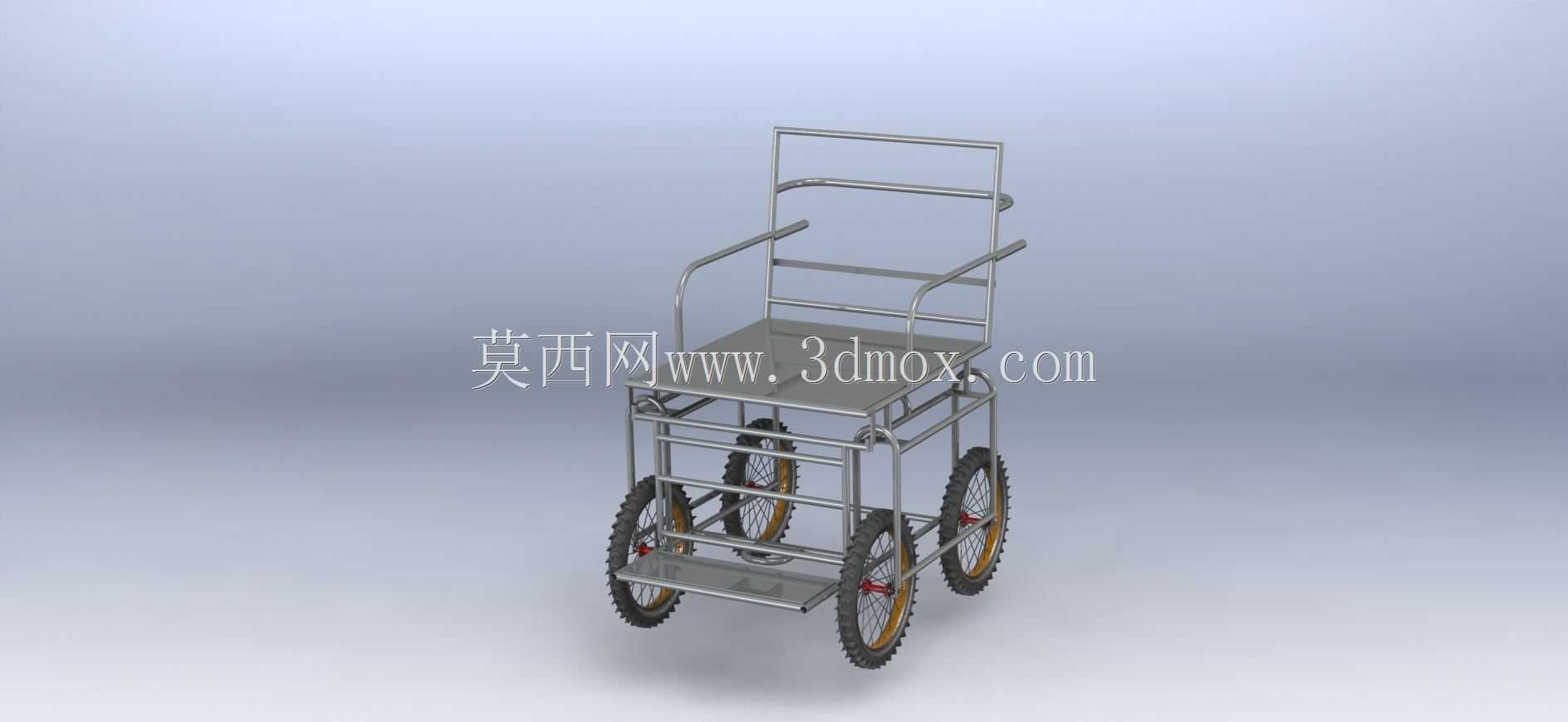

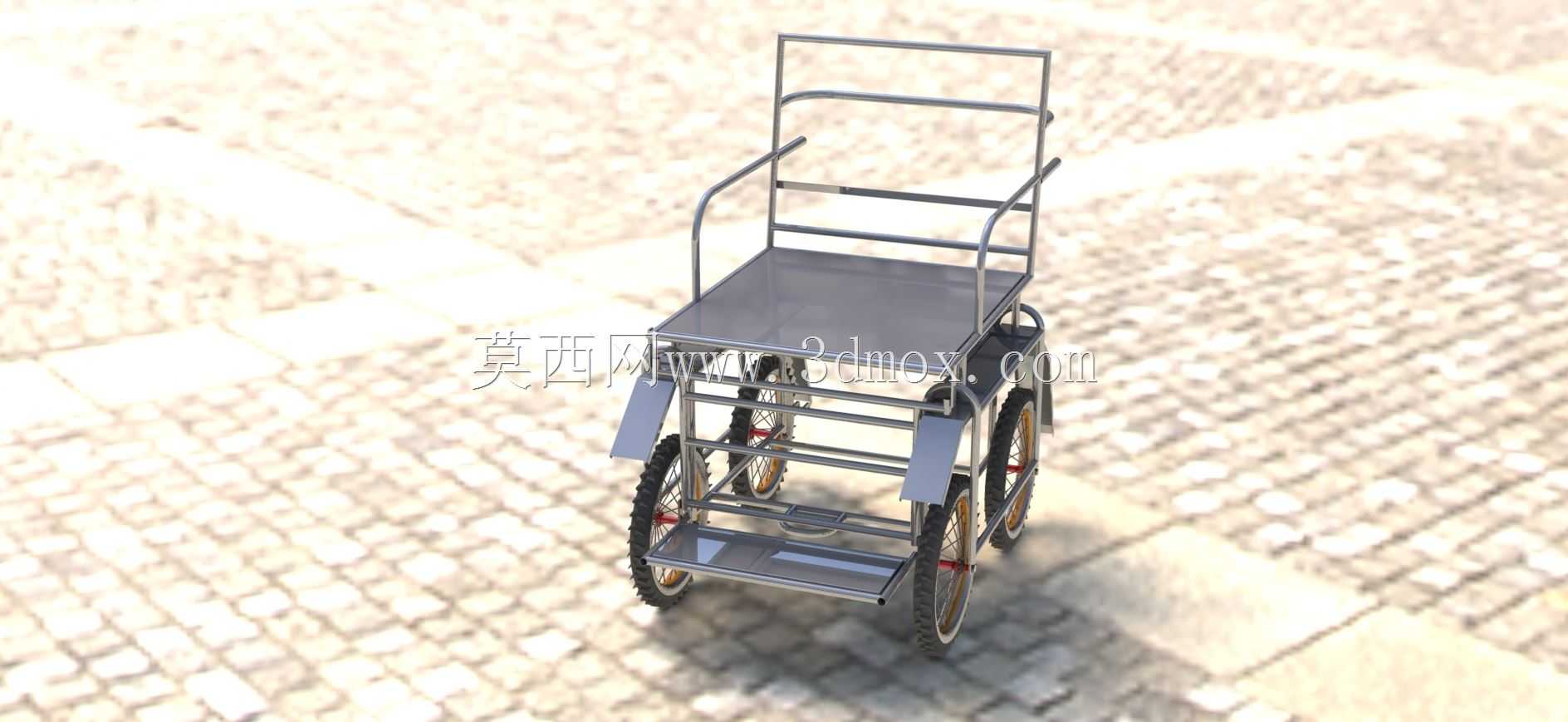

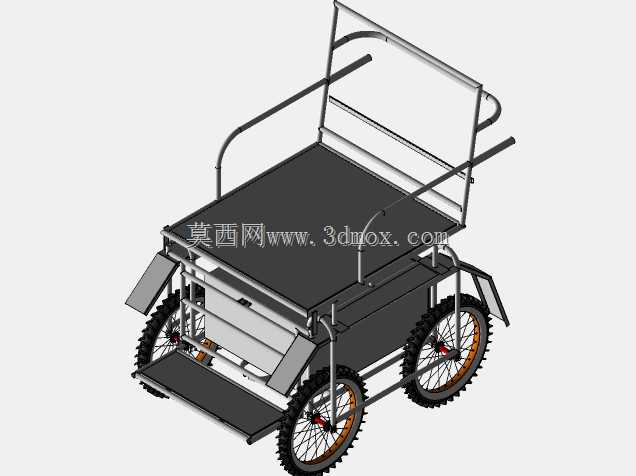

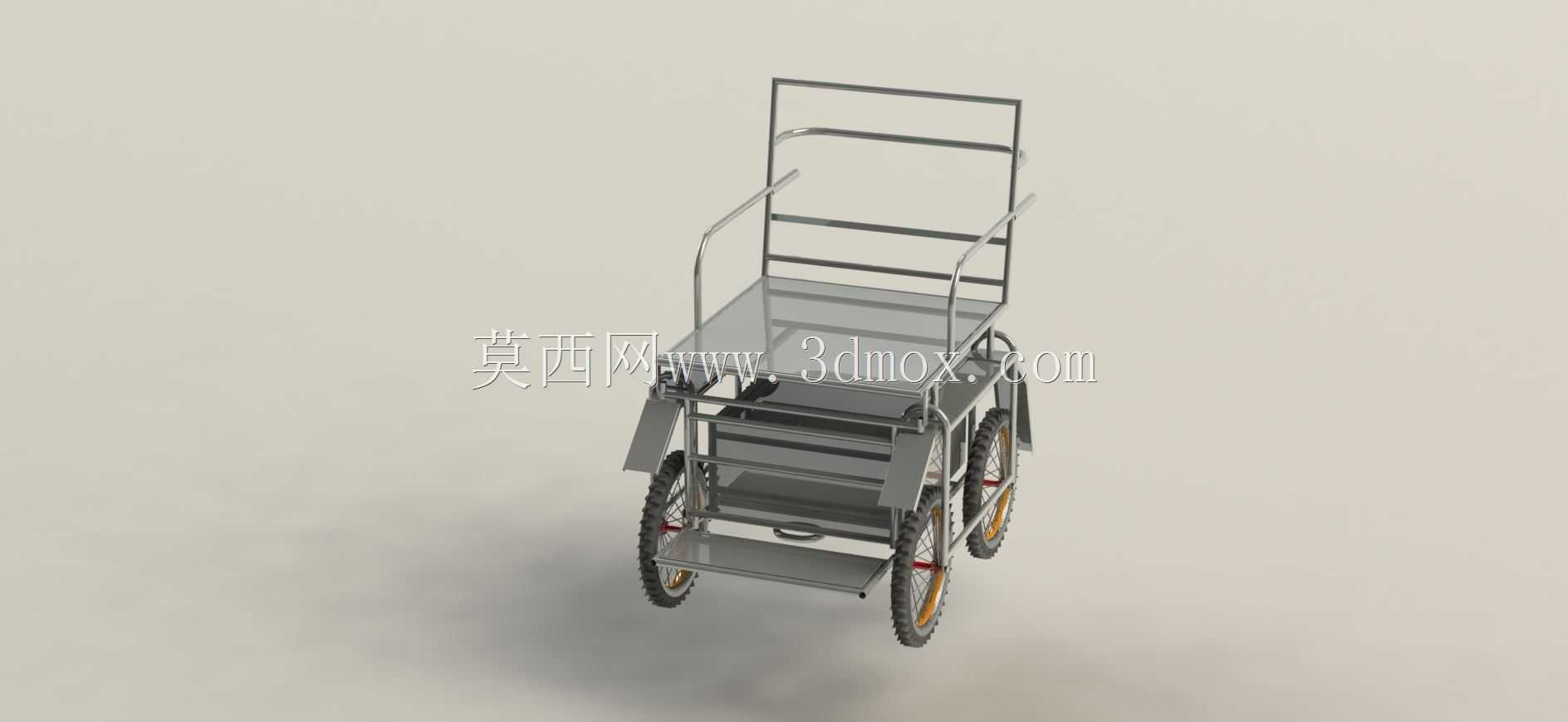

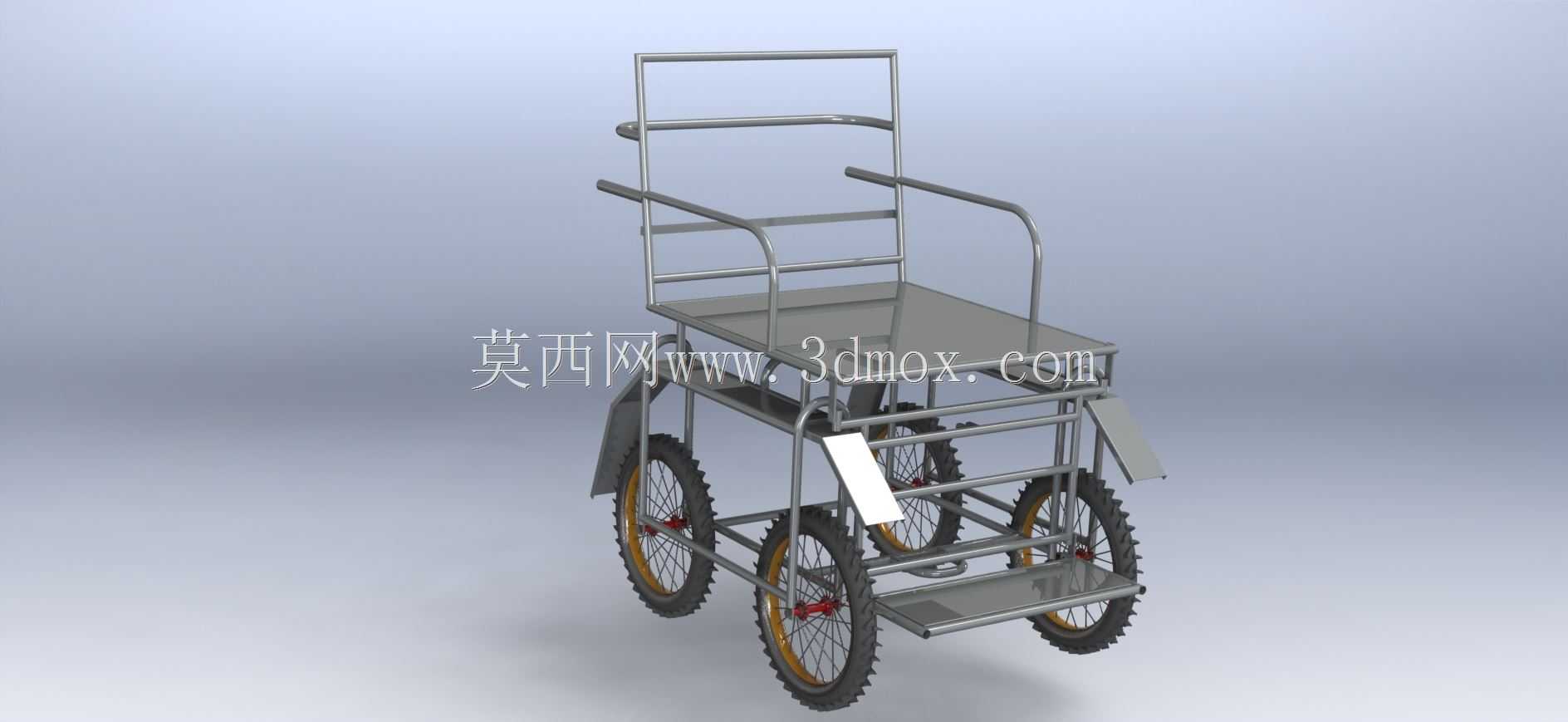

　　从三维结构表达来看，该作品完整呈现了手动轮椅的主要空间关系：大轮提供推行稳定性，小轮负责转向灵活性，管架承担载荷传递，座靠系统满足人体支撑，脚踏维持乘坐姿态。后续工程深化时，可以在此基础上增加折叠机构、刹车组件、软垫包覆、安全带和可抬升扶手，也可以根据病区转运、康复训练或家庭护理等不同用途调整轴距、轮径和管件规格。
