剪叉式升降折叠餐桌结构设计

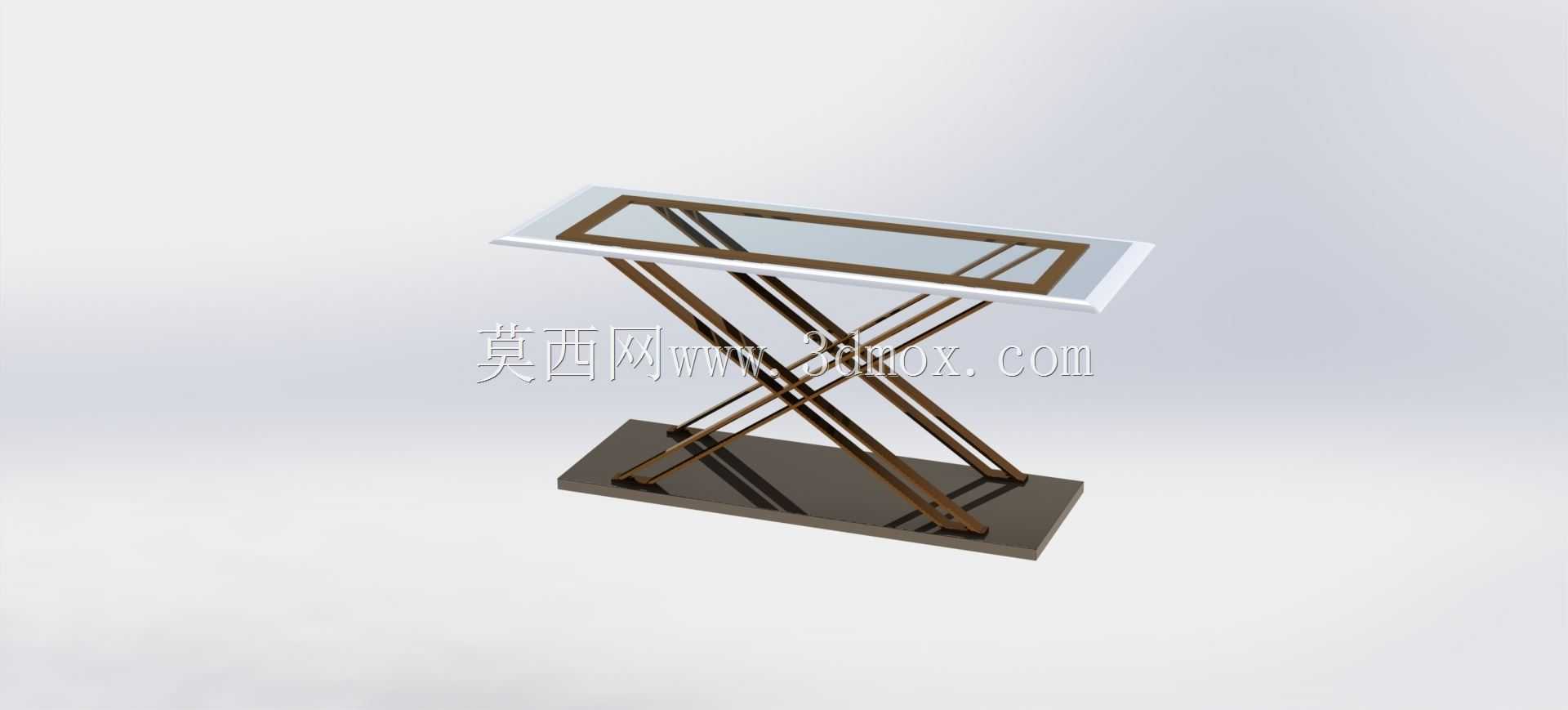

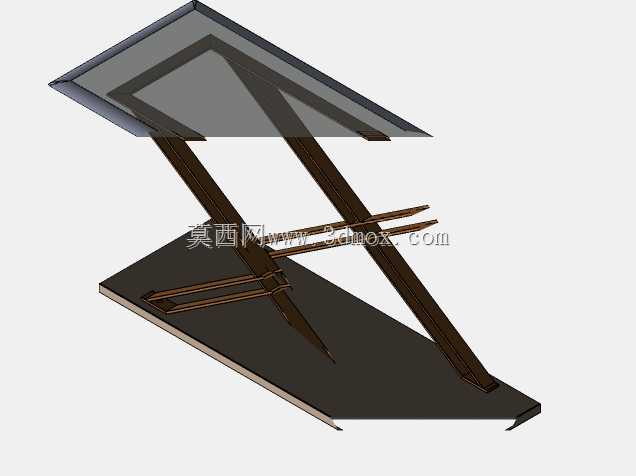

　　这款剪叉式升降折叠餐桌的结构设计，核心围绕小户型居家空间、临时办公用餐场景以及多功能厅快速布置需求展开，区别于传统固定高度餐桌，它通过交叉剪叉连杆的同步摆动实现台面高度的连续调整，收起状态下整体厚度可压缩至低位，方便推入床底、沙发下方或者储物间隙存放，展开后既可以作为常规高度的四人餐桌使用，也可以抬升至吧台高度充当站立办公台、临时置物台使用。从结构受力逻辑来看，底部采用整块矩形配重底座，底座边缘做了圆角过渡处理，既避免搬运过程中磕碰划伤，也通过底座自身的重量降低整体重心，当台面升至最高位置时，整机的倾覆力矩被底座配重抵消，即使台面边缘放置较重的餐具、笔记本电脑或者饮品，也不会出现侧翻风险。剪叉连杆采用两组对称布置的X型交叉杆系，

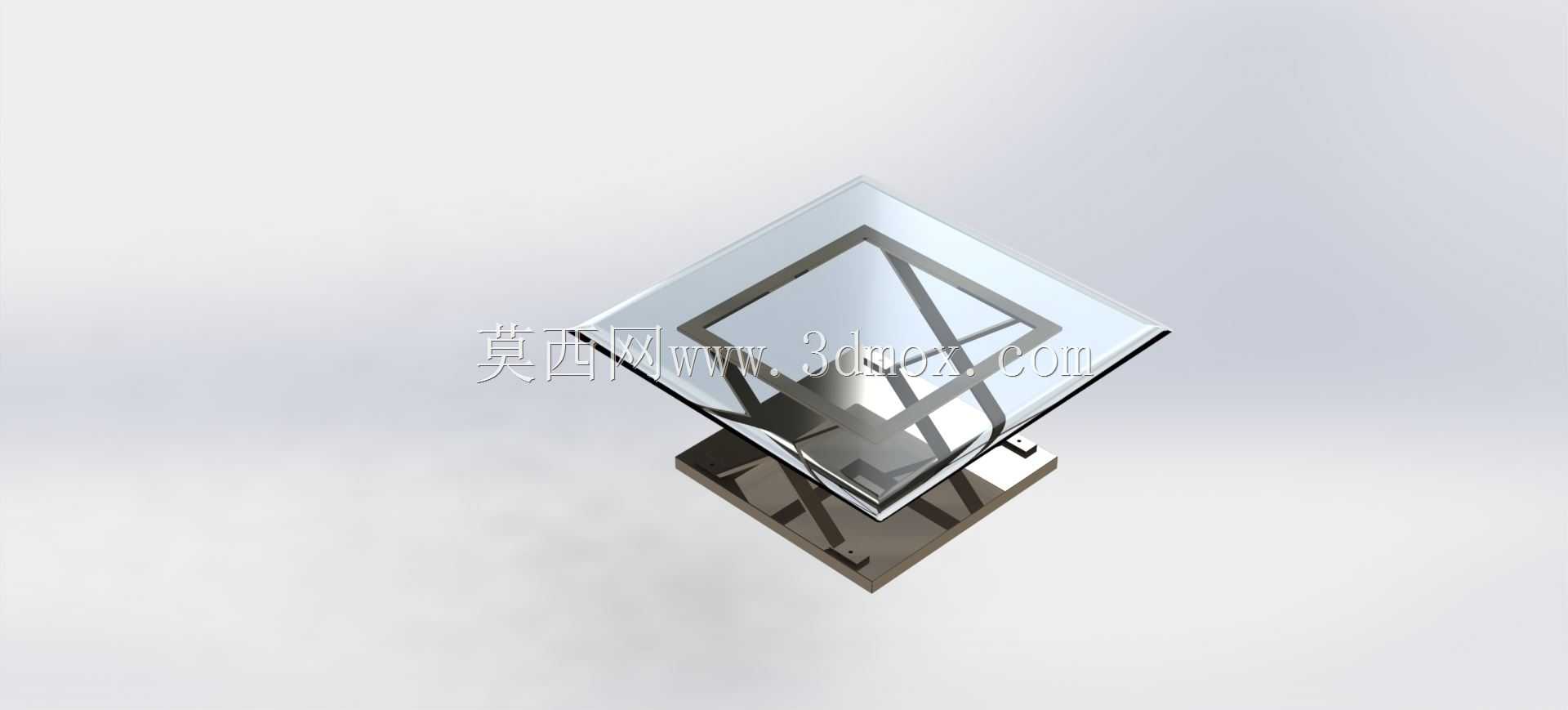

　　杆体选用矩形金属管材，相比圆管在承受侧向弯矩时抗扭刚度更高，交叉铰接点处设置同轴转轴，两组剪叉臂的铰接孔同轴度在建模阶段就做了公差约束，保证升降过程中左右两侧连杆同步动作，不会出现台面卡滞、左右倾斜的问题。台面部分采用边框内嵌玻璃的设计，外围金属边框做了折边包边处理，玻璃面板嵌入边框的凹槽内，既保证台面平整易清洁，也通过金属边框承担玻璃边缘的冲击载荷，避免玻璃直接受磕碰出现崩边。设计过程中首先确定的是安装边界尺寸：低位收起状态下整体高度控制在200mm以内，底座长宽尺寸设定为800mm×400mm，保证底座占地面积小，同时台面完全升起后长宽尺寸为1200mm×600mm，最高使用高度可达750mm，

　　常规坐姿用餐时调整至720mm高度即可匹配标准餐椅，站立使用时抬升至1050mm即可适配吧台椅或者站立操作的高度需求。剪叉机构的铰接点位置经过运动仿真校核，当连杆从完全收拢的叠合状态摆动至最大展开角度时，所有杆件之间不存在运动干涉，连杆与底座、台面的铰接座分别通过螺栓紧固在底座上表面和台面下表面，铰接座的安装孔位做了沉孔设计，螺栓头部沉入座体内部，不会突出表面刮擦地面或者台面底部。在实际使用场景中，这类升降餐桌非常适合开间式公寓，日常不需要用餐时可以降至低位作为茶几使用，朋友聚餐时抬升至餐桌高度，临时需要处理办公事务时也可以调整到适配站立打字的高度，避免长期久坐的疲劳。结构设计时还考虑了锁止需求，

　　剪叉臂的摆动路径上设置了多档位定位孔，当调整到目标高度后，将锁止销穿过对应档位的连杆孔位，即可固定当前高度，锁止销采用弹簧顶紧结构，调整时拔出销子即可推动台面升降，松开后销子自动弹入定位孔，操作不需要额外工具。整个杆系的受力传递路径清晰：台面上的竖向载荷通过台面下的铰接座传递到四根剪叉连杆，连杆将力分解为沿杆轴向的压力和铰接点处的剪力，最终全部载荷传导到底座，再由底座均匀分散到地面，连杆的壁厚经过校核，在额定承载50kg的工况下，杆体的最大弯曲变形量小于0.3mm，台面满载时的整体晃动量控制在1mm以内，满足日常使用的刚度要求。建模过程中所有的铰接配合都按照实际装配关系设置了同轴心、重合配合，运动仿真可以完整模拟从最低位到最高位的全行程动作，验证各零部件的运动间隙，避免生产装配时出现零件干涉、行程不足的问题，底座底部还预留了防滑脚垫的安装槽，装配橡胶脚垫后既可以避免刮擦地板，也能增大摩擦力，升降过程中整机不会出现滑移。
