可折叠移动式拉伸布料展架

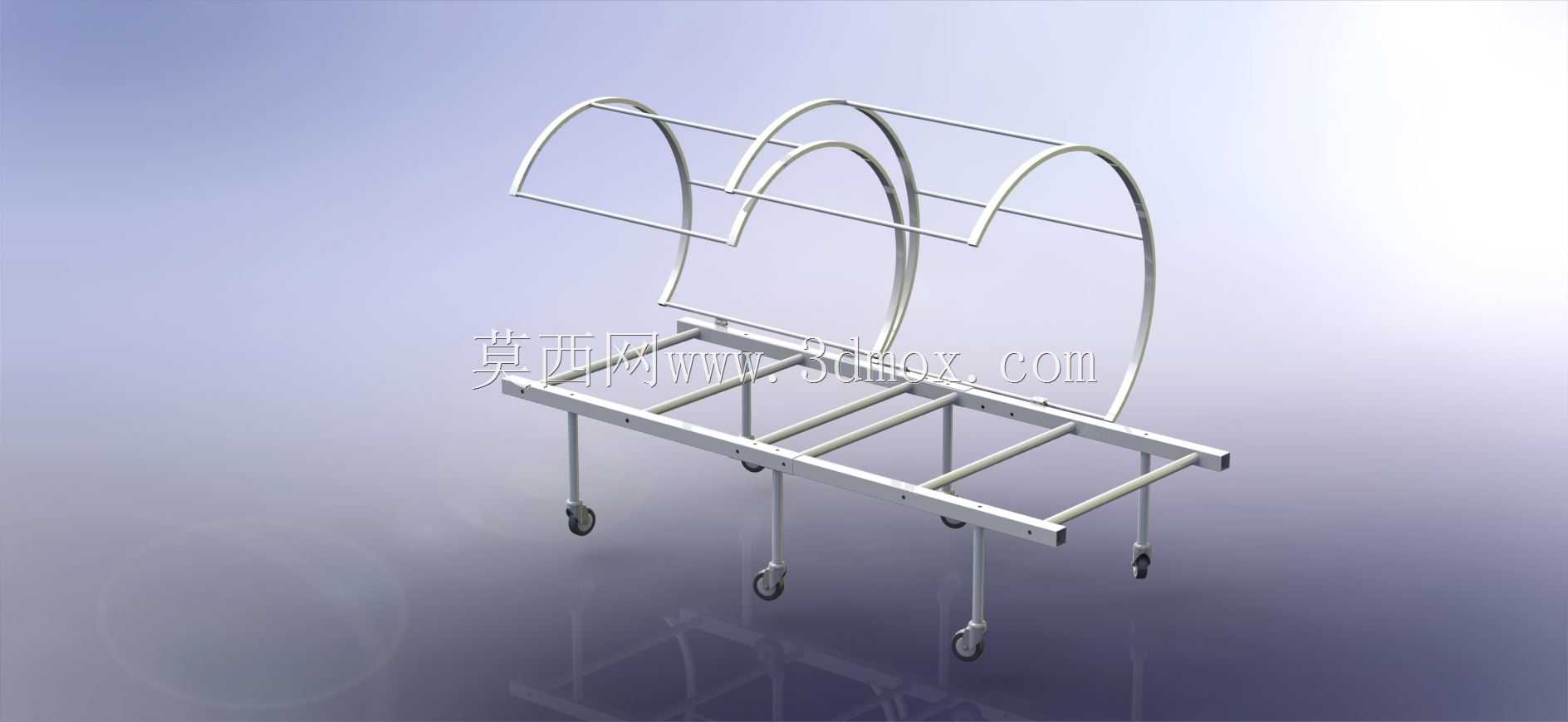

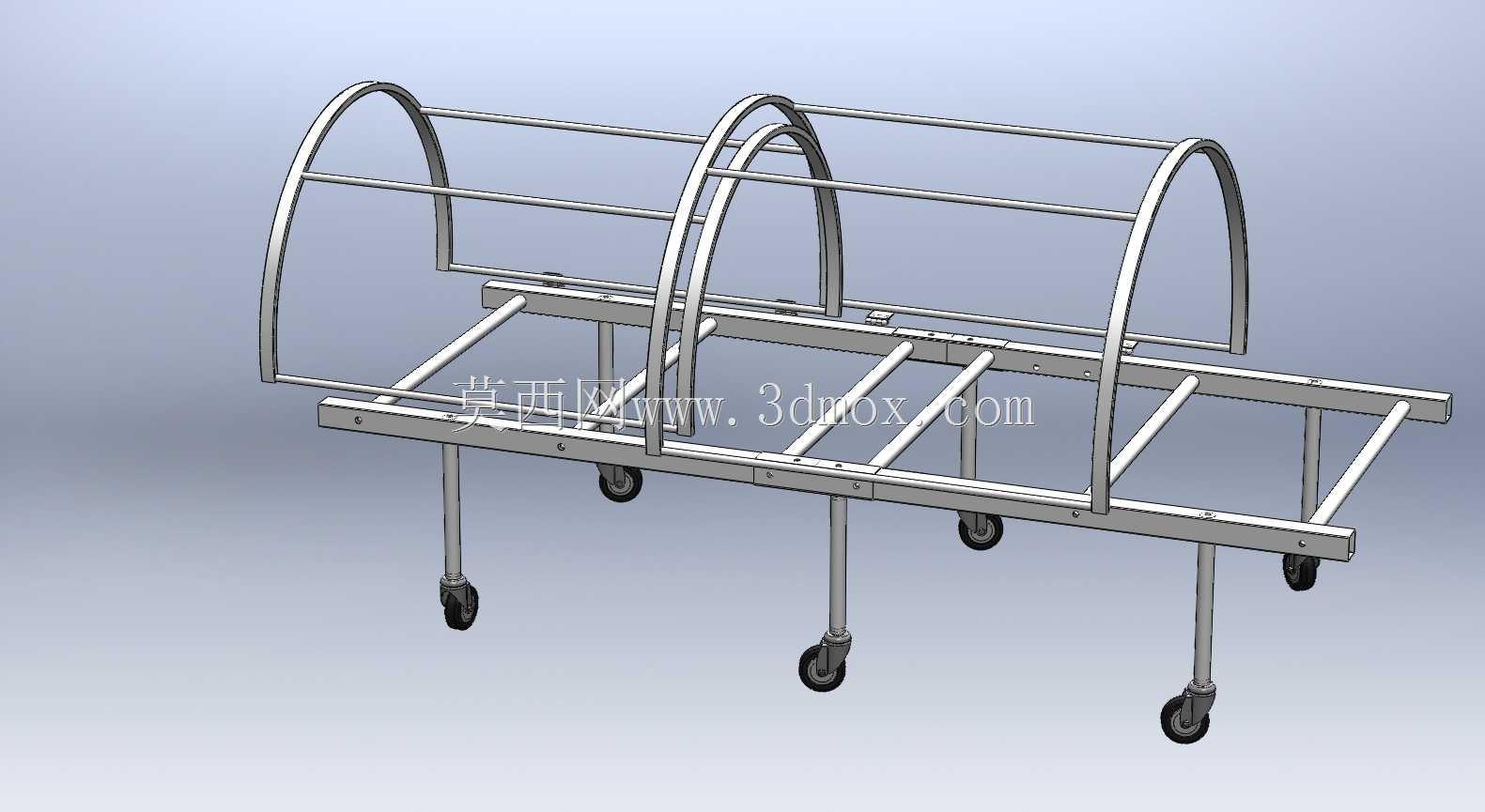

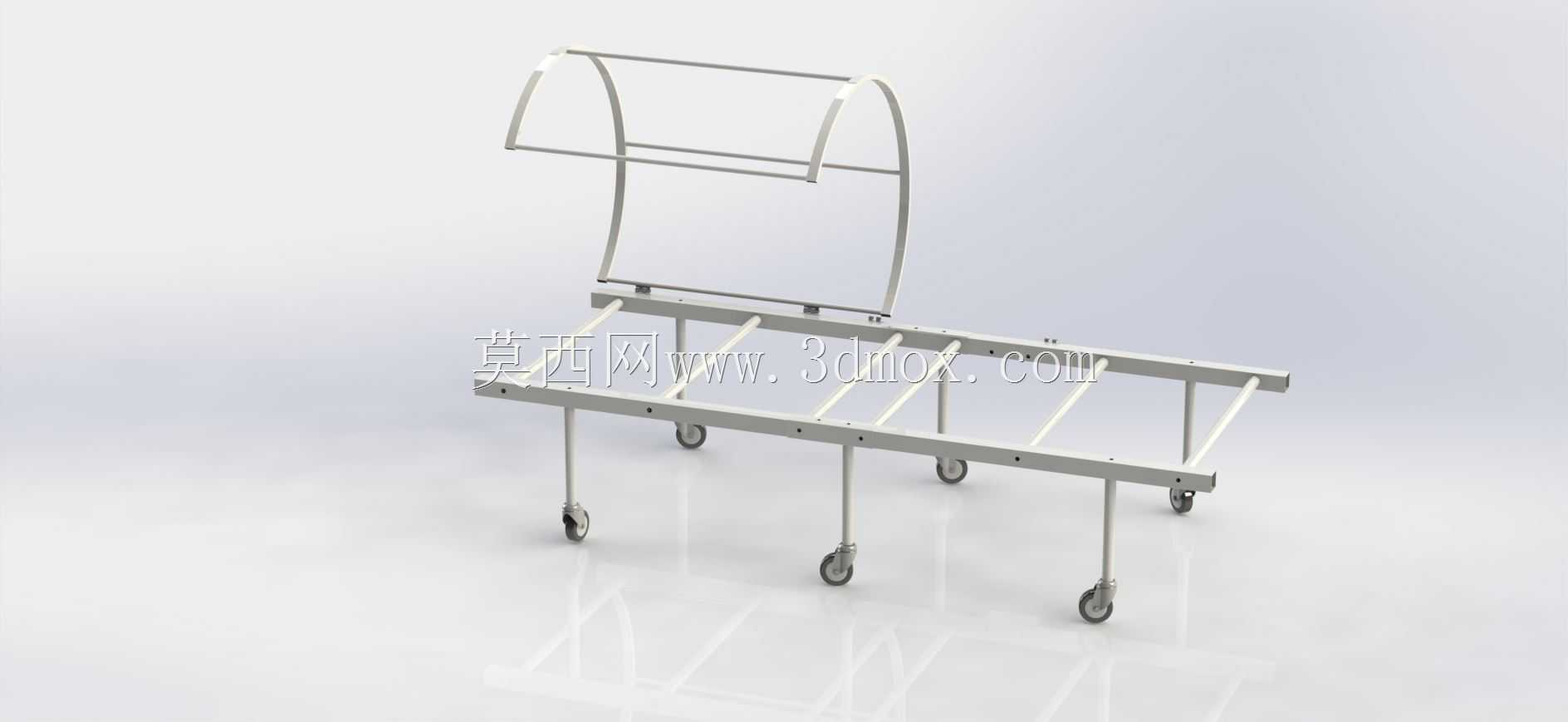

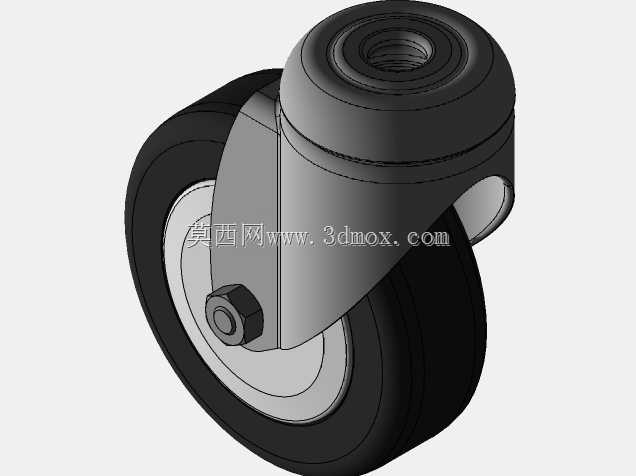

　　这套可折叠移动式拉伸展架主要面向车间临时周转、面料铺展、柔性物料暂存以及轻型工装辅助作业场景。结构主体采用矩形管材焊接或栓接成型，底部为长条形框架，框架上分布多根横向承托杆，形成开放的栅格承载面，既能够减轻整机自重，也便于物料从上方放置、取走和观察。底架四角及中部位置布置立式支腿，支腿下端安装万向脚轮，使设备可以在平整地面上短距离推移；脚轮承担转向和支撑作用，适合在工位之间频繁调整位置，而不需要固定地脚或预埋安装。

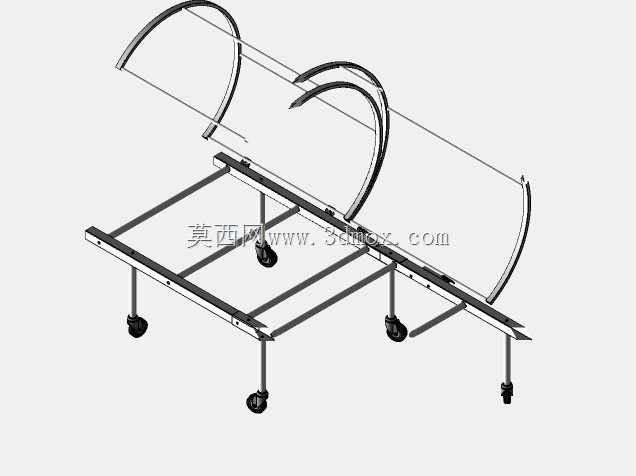

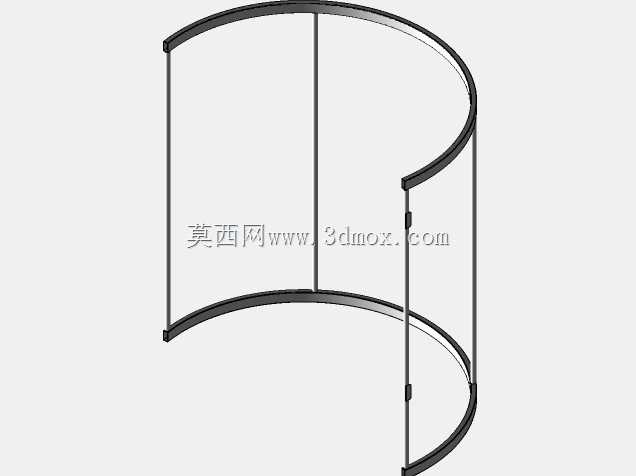

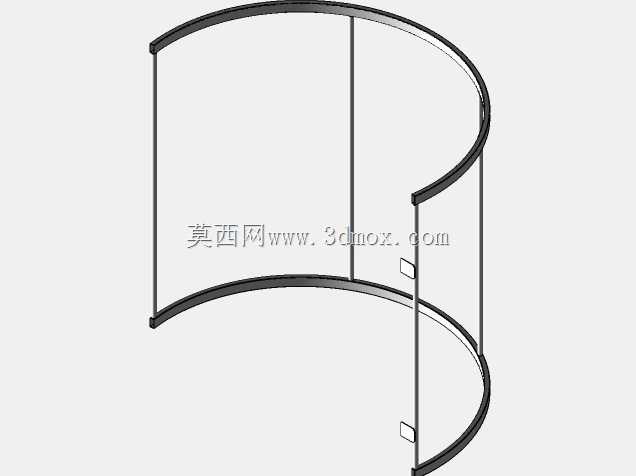

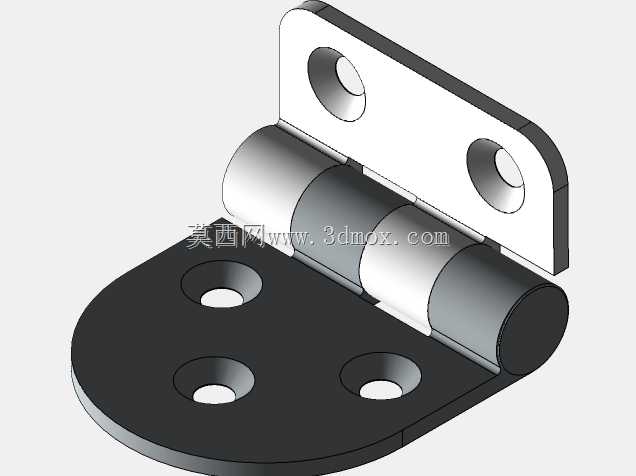

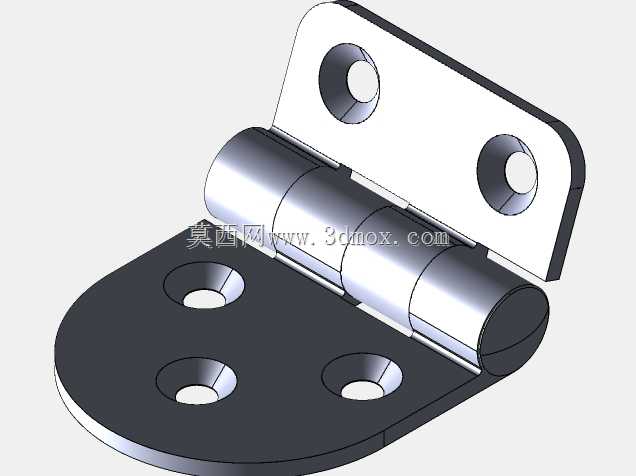

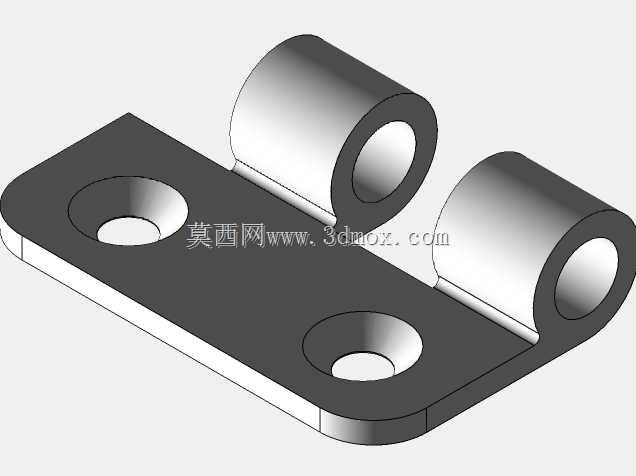

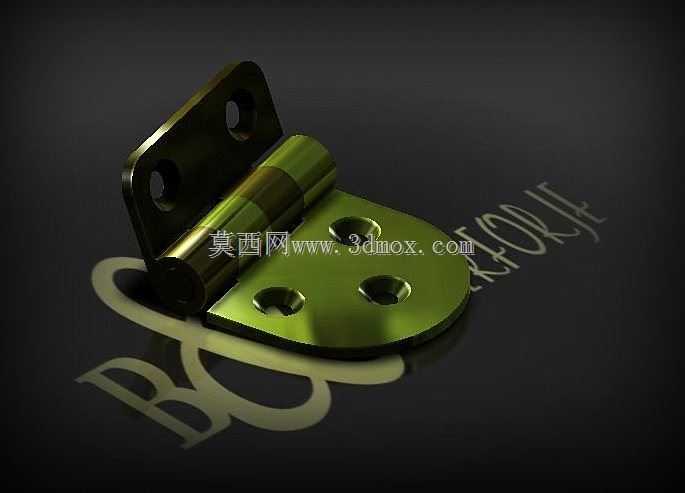

　　上部弧形构件是该结构的关键部分。两组拱形弯管沿底架长度方向布置，弯管之间通过纵向连杆连接，形成类似半包围护架的空间框架。弧形轮廓能够避免尖锐边角对卷材、布料、薄膜或操作人员造成剐蹭，同时为被拉伸物料提供较高的悬挂与导向边界。拱形架并非单纯装饰件，它与底架之间通过可转动连接点配合，使用时可向上翻起，形成侧向挡护和拉伸支撑；闲置或转运时可向下折叠，降低整机高度，缩小通过门洞、电梯和狭窄通道时所需的空间包络。

　　从实际用途看，这类架体常用于轻载、低频次、需要快速展开的作业环境。底架栅格面可放置成卷材料、半成品筐或轻型工具，上部弧形架可挂设、撑开或引导柔性物料，使材料在搬运过程中保持展开状态，减少褶皱、拖地和相互缠绕。对于服装、家纺、包装、广告喷绘等需要处理布卷、膜卷或带状材料的现场，该结构可以作为临时铺布架、转运车和拉伸辅助架使用；在机械装配现场，也可将其理解为一种轻便工装，用于承托管线、防护帘或软质覆盖件。

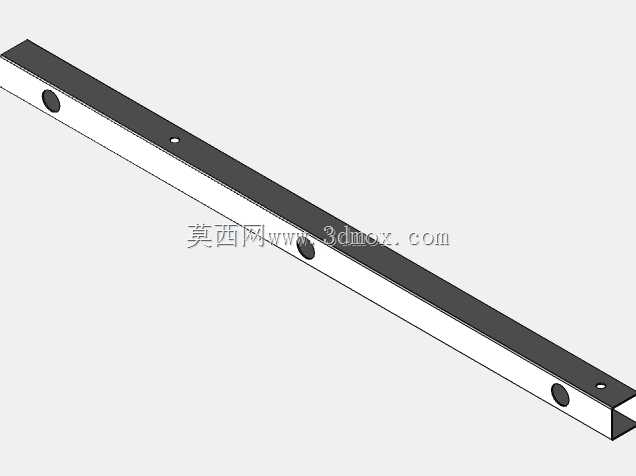

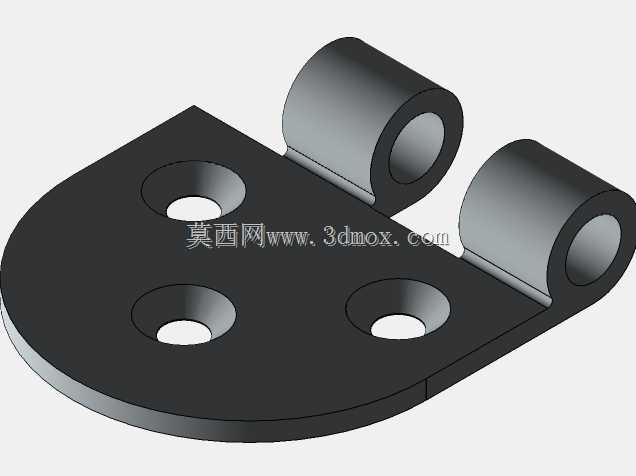

　　设计思路上，整体没有采用复杂传动机构，而是依靠管材弯弧、铰接点和脚轮实现功能组合。底架承担主要载荷，因此纵向主梁需要保持连续，并在支腿连接处设置加强节点；横向杆间距决定承载面的支撑密度，若放置较软的物料，间距不宜过大，避免局部下垂。上部弧形架在翻起后会承受侧向推力，铰接位置应设置足够的转动刚度，并通过插销、卡扣或限位面保持工作姿态，防止受载后自行回落。弧形管的曲率需要兼顾高度和开口宽度，曲率过小会使顶部空间局促，曲率过大则会增加整机宽度和折叠后的外形尺寸。

　　外形边界方面，设备长度由底架主梁决定，宽度主要受拱形架外轮廓和脚轮安装位置影响，高度则在展开状态下由弧形管顶点控制。布置现场时，应预留脚轮回转半径、人员推移空间以及上部架体翻转所需的扇形空间。折叠状态下，虽然高度明显降低，但底架长度和脚轮外宽基本不变，运输时仍需按长件考虑堆放和绑扎。若用于洁净或易划伤物料环境，管材表面可进行抛光、喷塑或包胶处理，脚轮宜选用静音、无痕轮面，以减少对地面和物料的损伤。

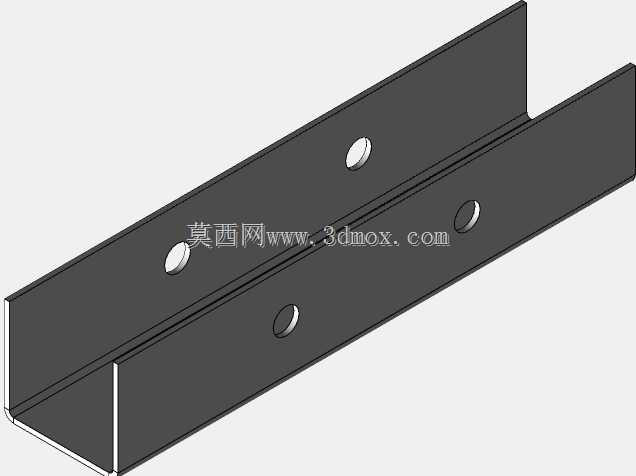

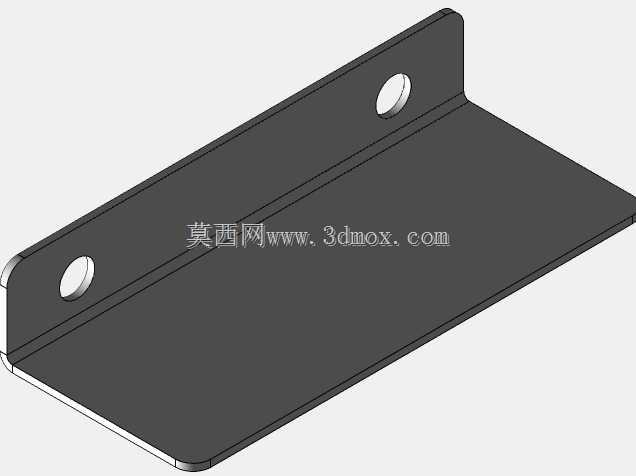

　　建模时需要重点表达弯管中心线、铰接轴同轴关系、底架横杆间距以及脚轮安装板位置。弧形管属于空间感较强的构件，中心线应平滑过渡，折弯段与直段连接处不能出现突变；支腿与底架的交点要保证垂直传力，脚轮旋转轴与支腿中心的偏距会影响转向灵活性。整体结构虽然轻简，但各杆件之间的相对位置直接决定展开、折叠和推移动作是否干涉，因此在三维环境中应同时检查工作态与收拢态两种姿态，确认弧形架翻转时不会碰撞底架横杆、脚轮或放置物料。
