啮合式双联直齿圆柱传动齿轮结构

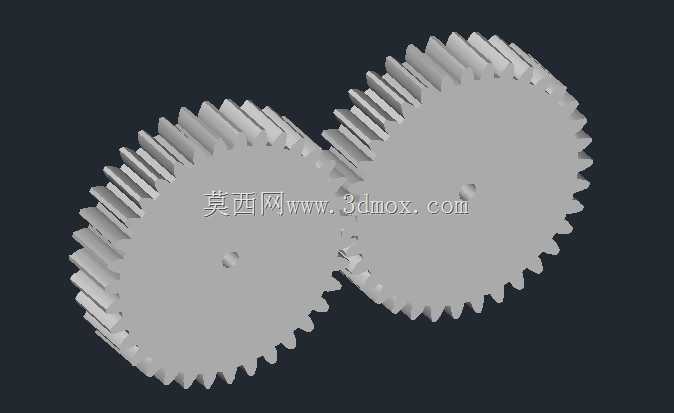

　　这套双联直齿圆柱齿轮结构，核心由两个平行轴布置的渐开线直齿圆柱齿轮组成，是机械传动系统里最基础也最常用的定比传动构件，在各类需要平行轴间传递扭矩、匹配转速的设备里都能见到它的应用场景。从实际工程落地的角度看，这类齿轮副最常出现在小型减速箱、进给传动机构、轻工设备的动力传递链路、办公设备走纸机构、小型家电的动力输出端，也会作为教学演示、传动原理验证的典型样件，用来直观展示外啮合直齿轮的传动逻辑。两个齿轮采用外啮合布置，轴线保持严格平行，齿向沿齿轮轴向全程平直，没有斜齿的螺旋角，运转时不存在轴向分力，支撑轴系只需要承担径向载荷，对两端轴承的选型要求更简单，不需要额外配置止推轴承来抵消轴向力，这也是直齿圆柱齿轮在中小载荷、定速传动场景里被广泛使用的核心原因。

　　从结构细节来看，两个齿轮的轮齿沿圆周均匀分布，齿廓采用标准渐开线齿形，啮合过程中传动比全程恒定，不会出现瞬时转速波动，传动精度稳定。齿轮主体为盘式结构，轮缘部分加工出完整轮齿，轮辐区域做了等厚实体设计，齿轮中心开设同轴安装孔，用来和传动轴形成配合，装配时可以通过平键、过盈配合或者紧定螺钉的方式，把齿轮和转轴锁止为一体，避免传动过程中出现周向打滑。两个齿轮的齿数存在差异，啮合运转时可以按照齿数反比实现转速变换：齿数更多的大齿轮作为从动件时，输入侧小齿轮的高转速会被降低，同时输出扭矩按传动比放大，满足执行端需要大扭矩低转速的工况需求；反过来如果大齿轮作为主动件，也可以实现升速传动，适配需要高转速输出的机构。

　　设计这类齿轮副的时候，首先要锁定的是中心距这个核心安装边界：两个齿轮的轴孔中心距必须等于两个齿轮分度圆半径之和，加工和装配时中心距的公差要控制在合理范围内，中心距过大会导致齿侧间隙过大，运转时出现冲击、异响，反向传动时还会产生明显回差；中心距过小则会导致轮齿啮合卡滞，齿面间润滑膜被挤破，加剧齿面磨损，严重时甚至会出现轮齿卡死、断齿的故障。齿形参数的匹配同样关键，一对啮合的直齿轮必须保持模数相等、压力角一致，这是轮齿能够正确共轭啮合的前提，模数决定了轮齿的整体尺寸大小，模数越大，轮齿的齿厚越高，能够承受的扭矩载荷也就越大，设计时需要根据传递的额定扭矩、工况冲击系数来核算模数，再结合传动比要求确定两个齿轮的齿数，最终反算出分度圆直径、齿顶圆直径、齿根圆直径这些外形尺寸，提前给机箱内部预留出足够的运转空间，避免齿轮转动时和箱体内壁、其他相邻零部件发生运动干涉。

　　实际使用场景里，这类开式或者半开式布置的齿轮副，通常会在齿面涂抹润滑脂，或者采用油浴润滑的方式，在啮合齿面之间形成油膜，降低金属齿面的摩擦磨损，同时缓冲轮齿啮合时的接触冲击。盘式齿轮的端面平整度、轴孔和分度圆的同轴度公差，会直接影响传动的平稳性，如果轴孔偏心，齿轮运转时会出现径向跳动，导致啮合间隙忽大忽小，产生周期性振动和噪音，长期运行还会加速齿面的不均匀磨损，缩短齿轮的使用寿命。和斜齿轮相比，直齿轮的加工工艺更简单，用滚齿、插齿工艺就可以完成齿形加工，小批量生产时甚至可以通过3D打印、线切割的方式快速制作样件，用来验证传动方案，装配时也不需要调整轴向啮合位置，对安装空间的轴向尺寸要求更紧凑，非常适合布局空间有限、轴向安装余量小的传动场合。这套结构完整还原了平行轴外啮合直齿轮的装配关系，两个齿轮的轮齿处于正确啮合位置，齿侧间隙、啮合接触区域的布局都符合实际传动设计的规范，既可以作为传动机构设计时的布局参考，也能用来校核齿轮副的安装边界、运动包络空间，帮助设计人员在整机布局阶段提前规避干涉问题，优化传动链路的结构排布。
