球形云台三脚架摄影支撑结构

　　这套支撑结构的核心由上部球形云台、中部连接座和三根可收拢支腿组成，主要面向摄影器材固定、光学检测平台、小型视觉传感器架设以及现场测绘设备支撑等场景。实际使用中，设备往往需要在不平整地面、实验台边缘或狭窄工位之间快速布置，因此结构不能只追求外观比例，还要把调平、锁紧、承载和收纳边界一起纳入设计。

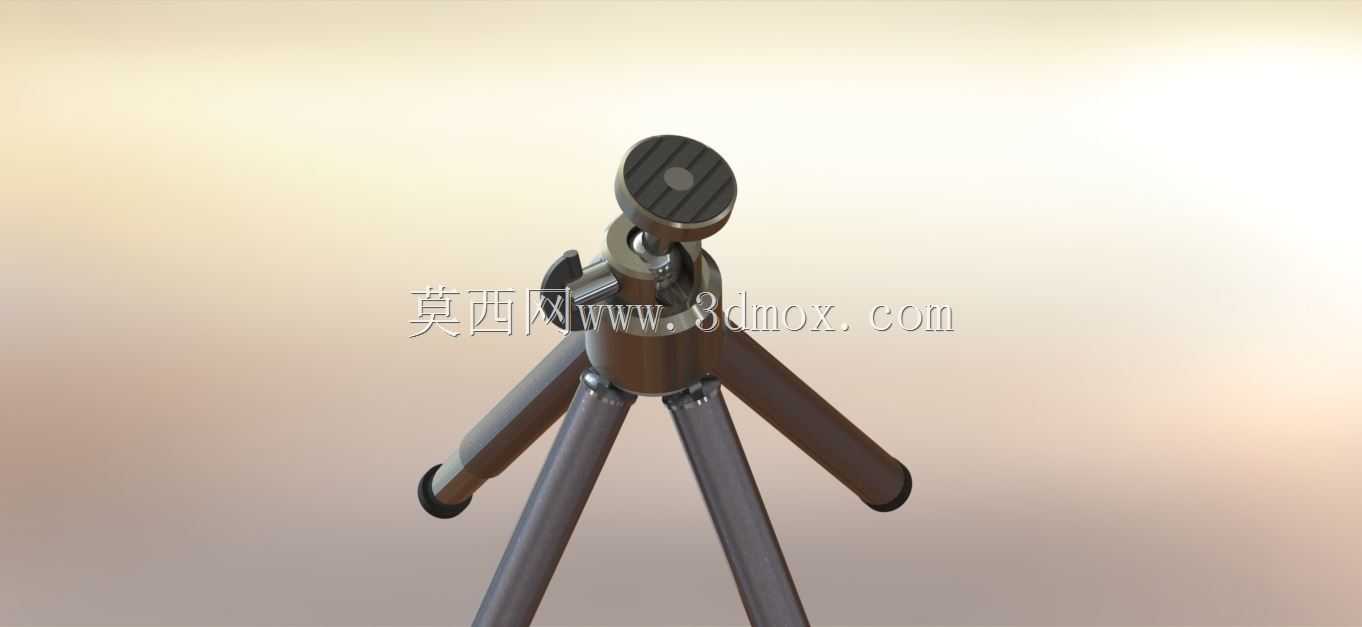

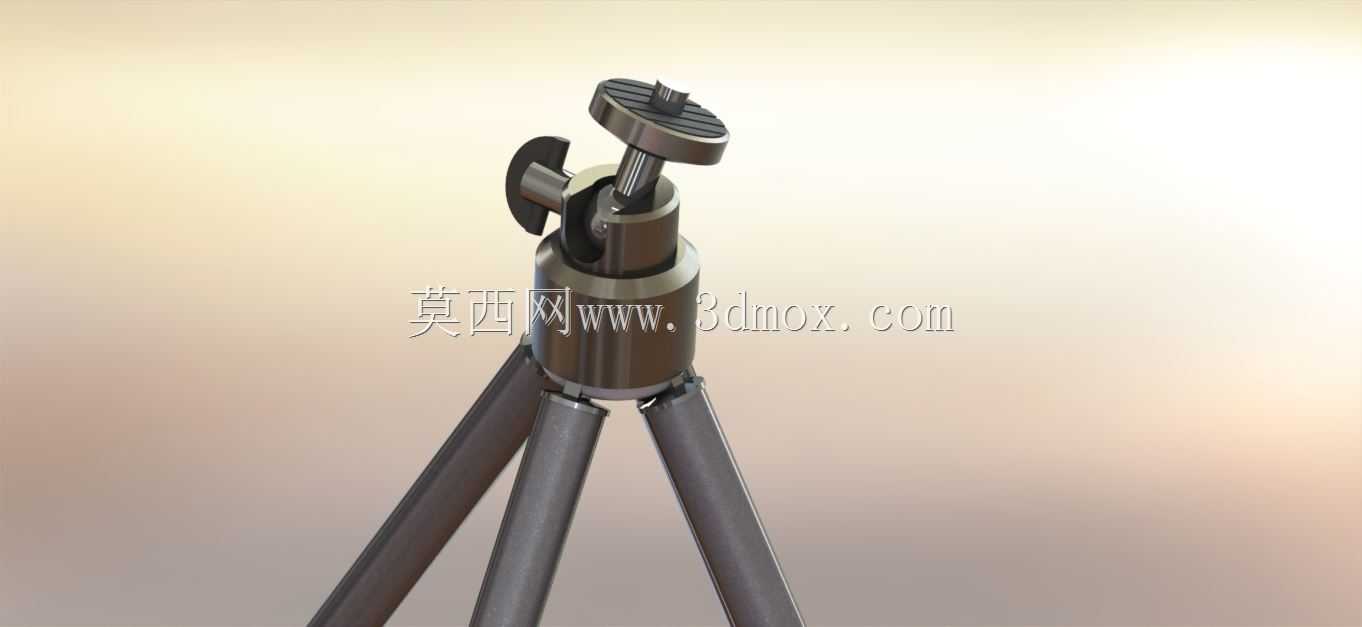

　　云台部分采用球头与夹紧座配合的思路。顶部承载盘用于连接相机、光源或检测探头，盘面保留标准安装接口，中心螺钉承担轴向拉紧，周边接触面提供摩擦约束。球头藏在连接座内部，松开侧向锁紧手柄后，承载盘可以随球头进行俯仰、偏转和小范围旋转；锁紧时，夹紧座对球面包裹施压，使姿态在载荷作用下仍保持稳定。旋钮和手柄的位置没有布置在支腿运动路径上，操作时手指可以从侧面施力，避免调姿过程中与三根支腿发生干涉。

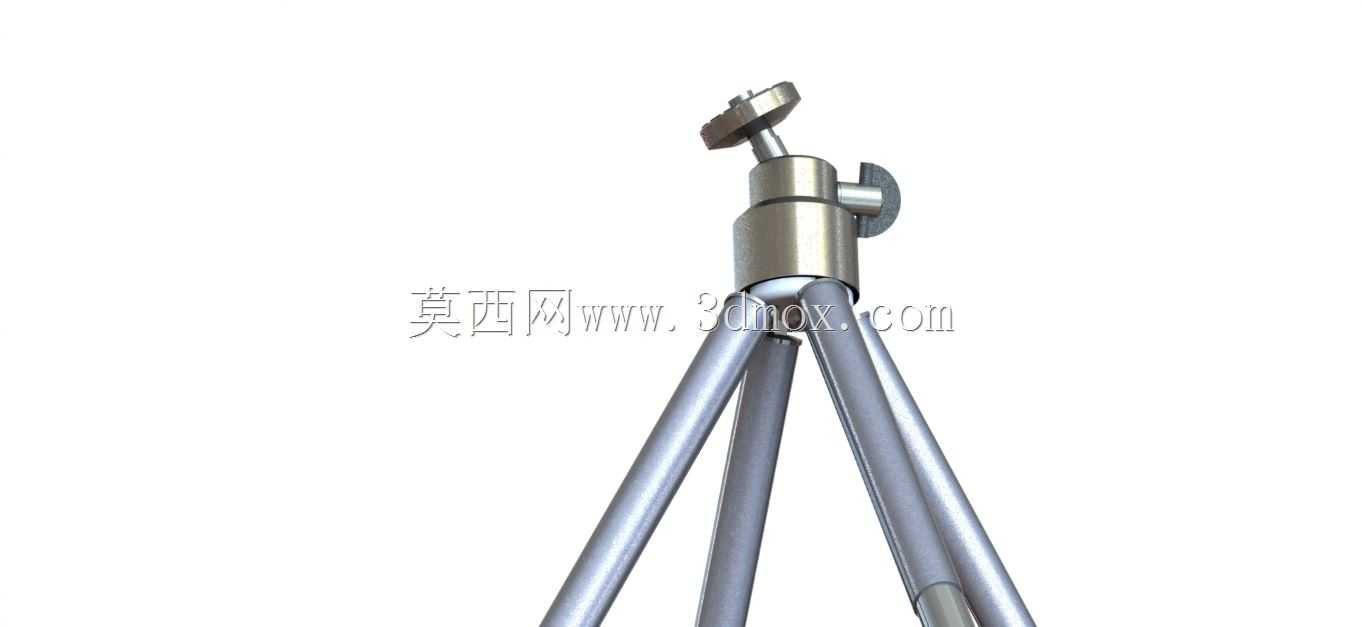

　　中部连接座是载荷传递的关键区域。球头锁紧机构、支腿铰接座和中心柱体在这一区域交汇，建模时需要重点处理壁厚过渡和铰接轴的同轴关系。支腿张开后，上部载荷通过中心座分流到三个腿管，再由脚端传到地面；若连接座根部过于单薄，长期承受偏载会出现局部应力集中。结构上采用圆筒形主体配合加强过渡，既能容纳球头夹紧零件，也为三个铰接点提供足够的安装间距。

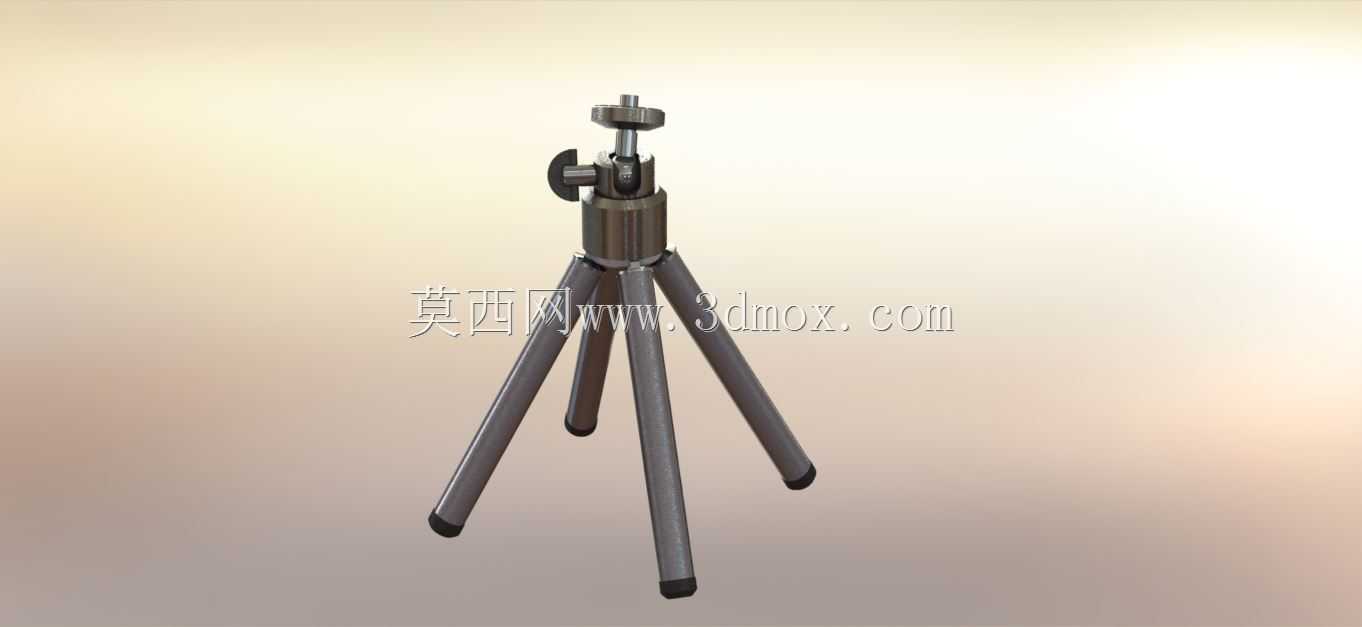

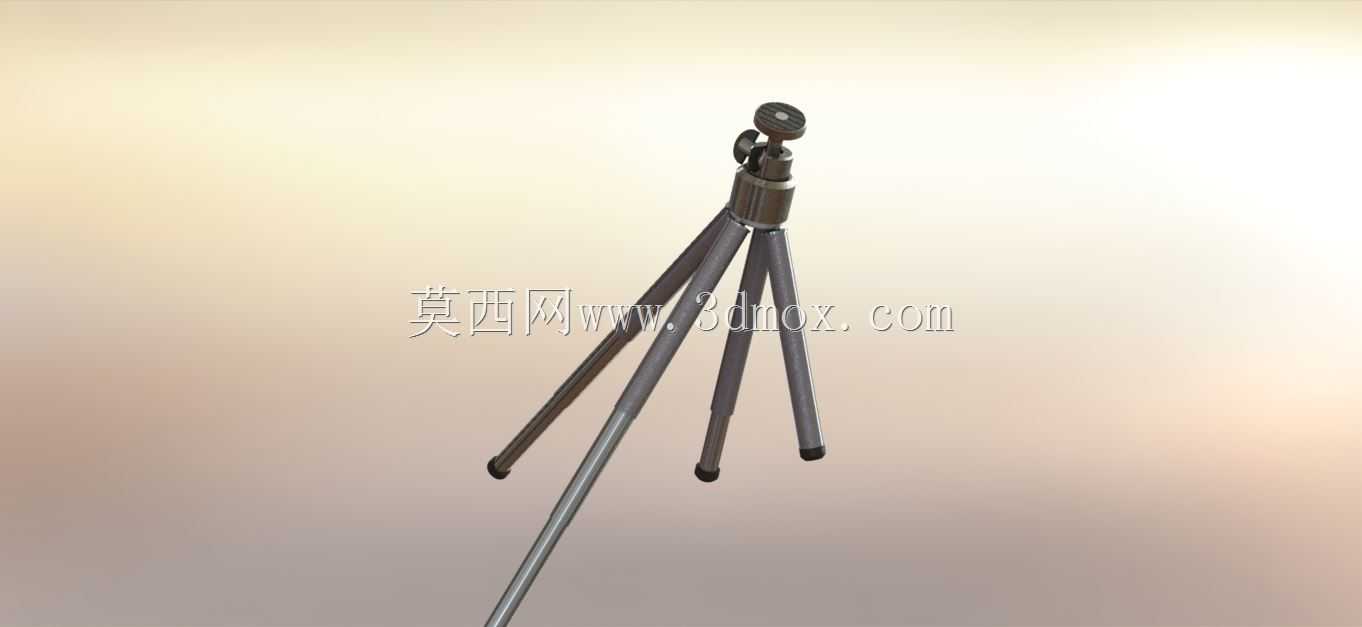

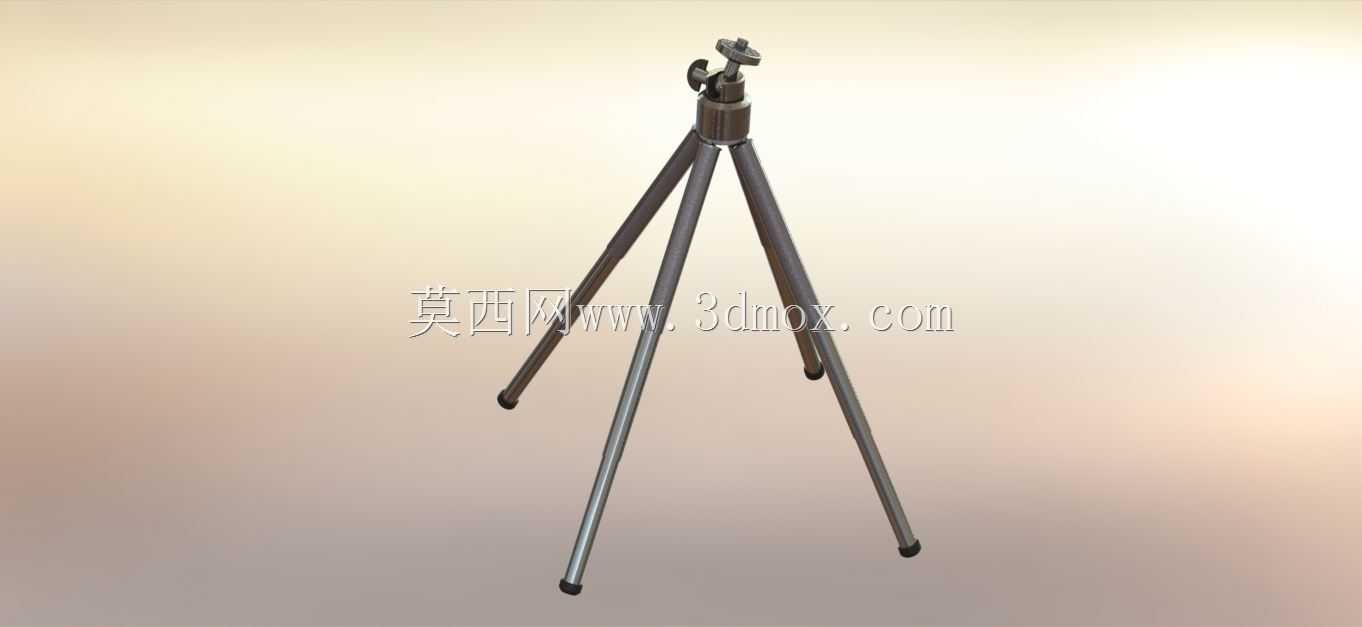

　　三根支腿按周向均布展开，形成稳定的三角支撑面。腿管为细长杆件，视觉上呈金属圆柱质感，工程上可对应铝合金圆管或薄壁不锈钢管。支腿上端通过铰接轴与中心座连接，允许腿管在收拢与张开之间转动；张开角度决定支撑半径和整体高度，也直接影响抗倾覆能力。较大的张角能降低重心投影风险，但会增加占地宽度；较小张角便于在狭窄空间放置，却对偏载更敏感。设计时需要在支撑稳定性和场地适应性之间取平衡，因此铰接位置通常会预留角度限位，使支腿不会因过度外展而失去锁定。

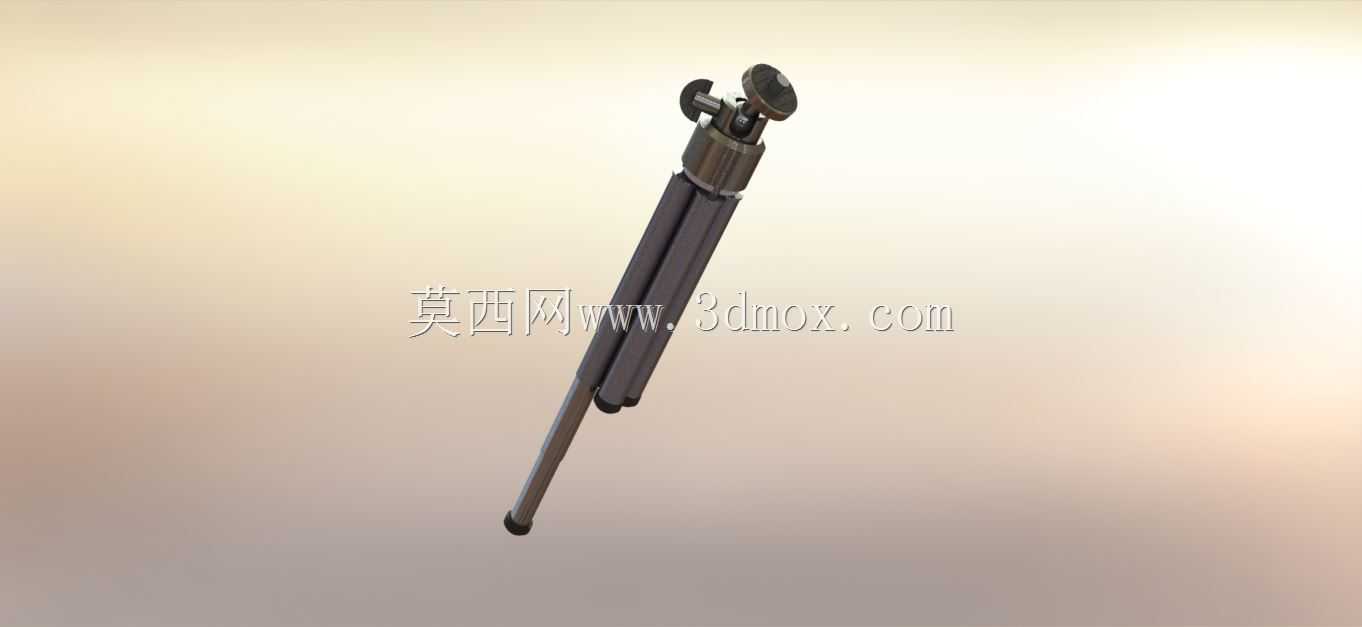

　　从安装边界看，这类结构在完全张开时，外围轮廓由三个脚端连线确定，脚端之间形成近似等边三角形的落地范围；收纳时，三根腿管绕铰接点回转并贴近中心柱，整体轮廓收缩为细长柱状，便于放入设备包或工具箱。上部云台的最高点决定收纳长度，顶部旋钮和锁紧手柄则构成侧向凸出边界，在设计包装箱或内衬泡沫时，不能只按腿管外径估算，还要给手柄和承载盘留出局部空间。

　　功能细节上，顶部旋钮用于拧紧被支撑设备，侧向手柄控制球头夹紧，支腿铰接处承担反复开合。三个部位的受力性质不同：顶部接口承受螺纹预紧和设备倾覆力矩，球头夹紧面依赖摩擦锁止，铰接轴则承受转动磨损与剪切载荷。建模时应分别体现螺纹连接、球面接触、轴孔配合和腿管端面关系，避免把所有零件做成单纯外观件。

　　在摄影场景中，该结构用于固定相机后，可以快速调整构图角度并锁定画面；在工业检测场景中，它可作为临时视觉支架，支撑小型相机、激光指示器或照明模块，帮助工程师在设备调试时获得稳定观察位置；在教学和展陈场景中，也可承托轻型光学部件。由于支撑对象通常价值较高，云台锁紧后的微动、支腿受压后的变形以及脚端滑移都需要被重视。

　　三维结构表达时，应先确定中心轴线、球心位置和三个铰接轴的周向角度，再建立支腿展开与收拢两种状态。球头、夹紧套、锁紧手柄、顶部螺钉、腿管和铰接轴之间的装配关系要清晰，尤其要保证运动件在极限角度下不穿透。外形处理上，金属腿管与黑色云台形成材质对比，圆角和台阶过渡既反映加工方式，也避免高应力区域出现突兀棱角。整体结构不依赖复杂外壳，而是把机械连接、姿态调节和支撑稳定性直接暴露出来，适合作为摄影辅具、轻型支撑台和可调支架类产品的结构参考。
