小型滑片式空气压缩机组装结构

　　这套滑片式空气压缩机装配体面向小型气源发生场景，常见于车间便携气动工具供气、实验台低压气源、小型喷涂辅助供气以及教学拆装实训环节。整机以红色铸造壳体作为承载核心，内部容纳偏心转子与滑片工作腔，外部整合进气接口、排气接头、安全阀座、传动齿轮和支撑脚，形成一套可直接用于运动校核与布局评审的完整机械总成。

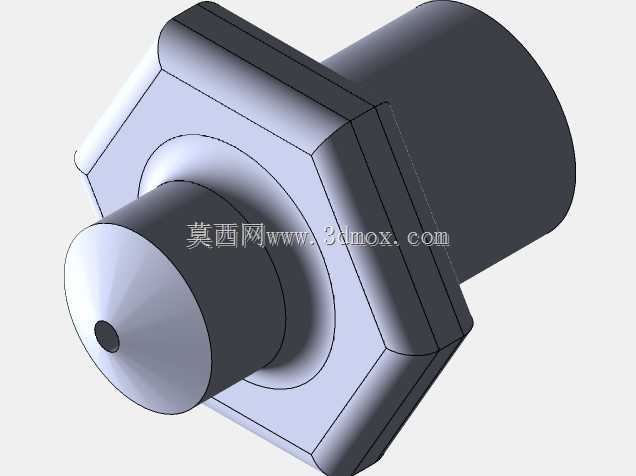

　　从实际用途看，设备依靠转子在腔体内偏心回转，使滑片分隔出的容积周期性变化，从而完成吸气、压缩与排气过程。外露的金色接头分别对应气路连接与安全泄压位置，顶部小型阀件用于限制腔内最高压力，避免排气端过载；侧部齿轮承担动力输入或同步传动作用，齿轮与壳体之间保留独立装配间隙，便于端盖定位和轴承限位。

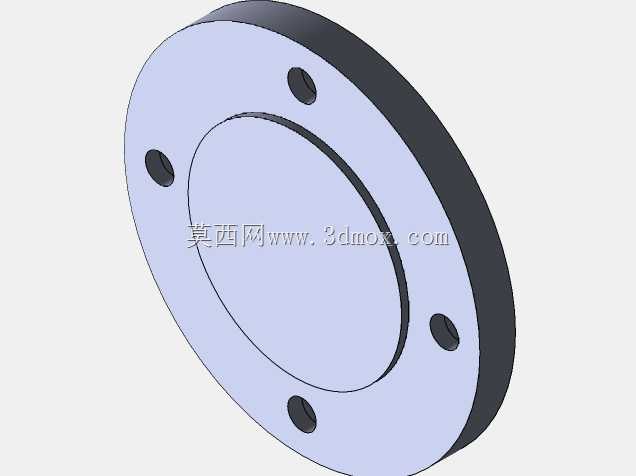

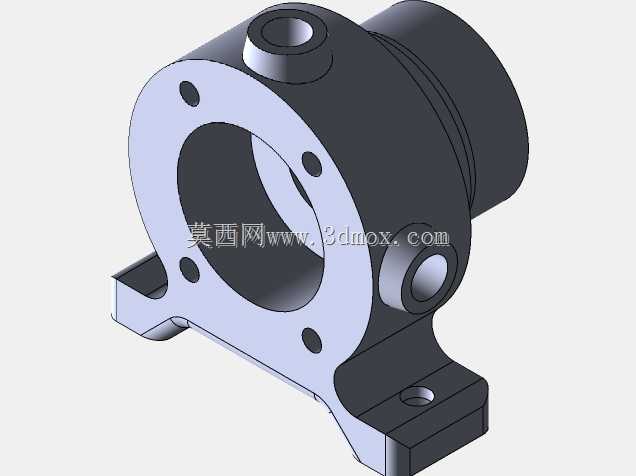

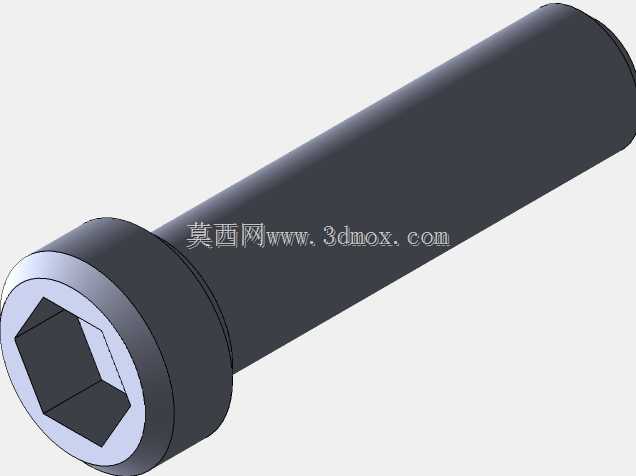

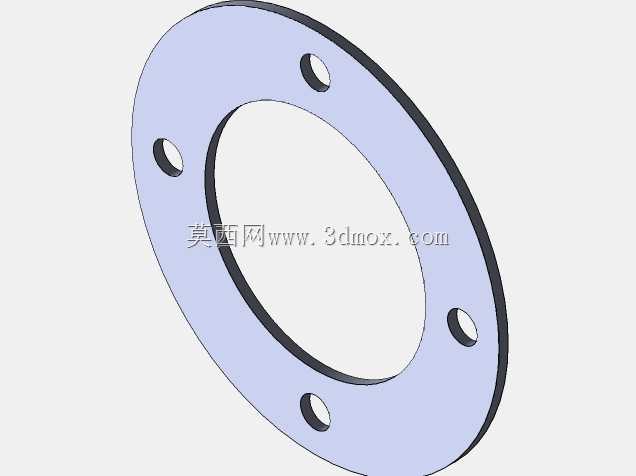

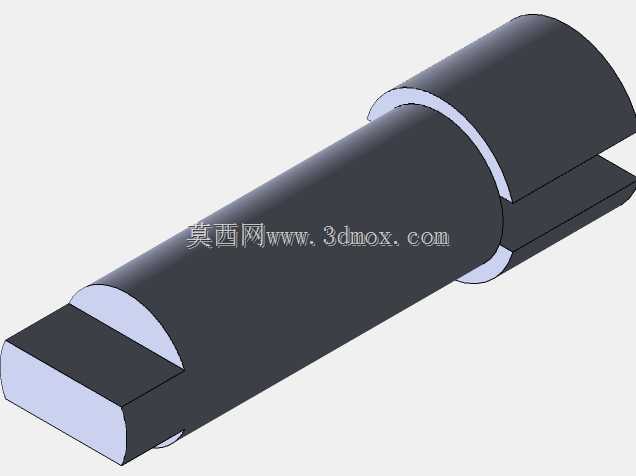

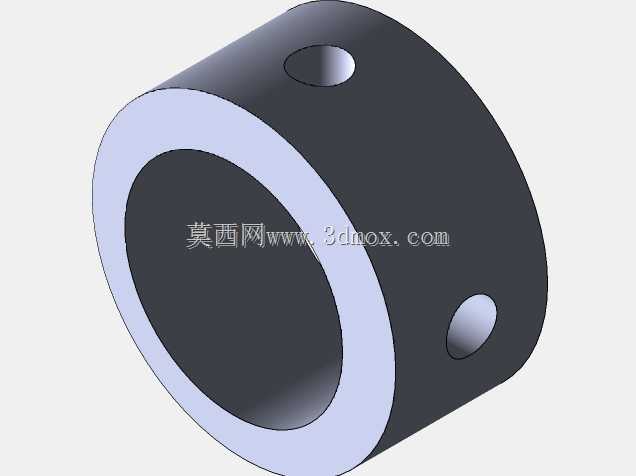

　　结构设计上，壳体采用厚壁腔体形式，侧壁布置多组螺栓孔，用于固定前端法兰盘和侧端盖。前端红色法兰通过四根外六角螺栓与壳体连接，法兰内孔与主轴形成同轴约束，既承担轴向定位，也为密封件和端盖贴合提供平整基准。主轴为阶梯轴结构，中段加工有转子安装位，轴径变化处设置台阶面，可限制转子轴向窜动；轴端伸出段用于连接动力源或传动件，周边预留的紧固件位置方便拆装维护。

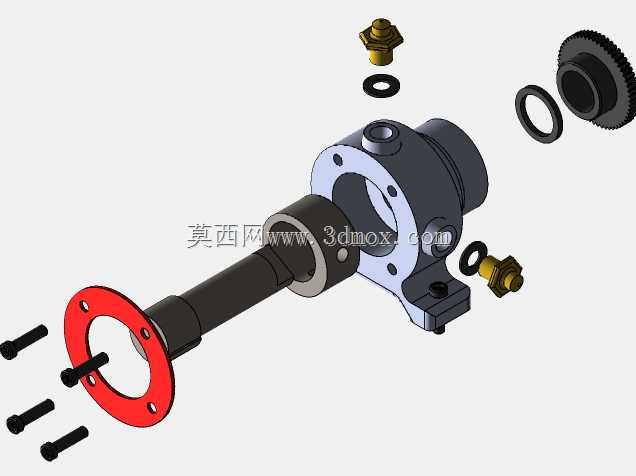

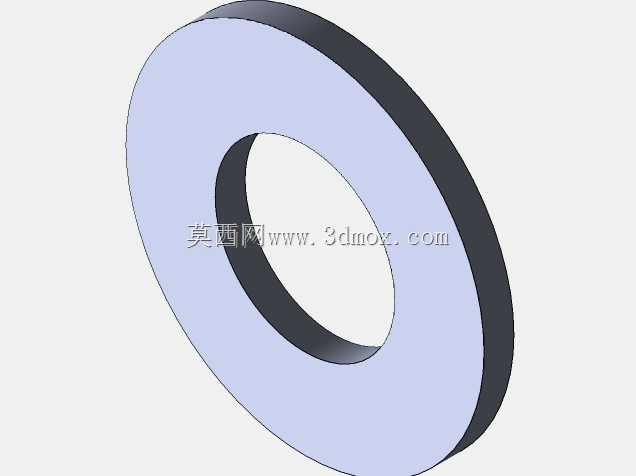

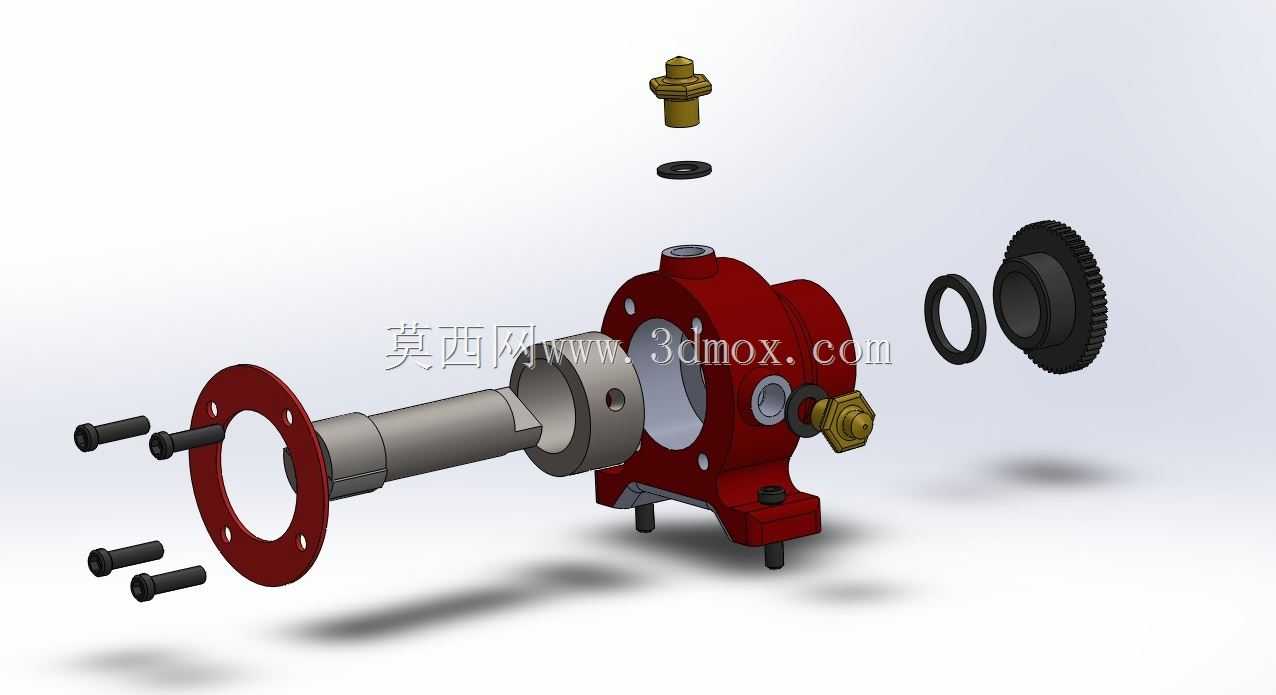

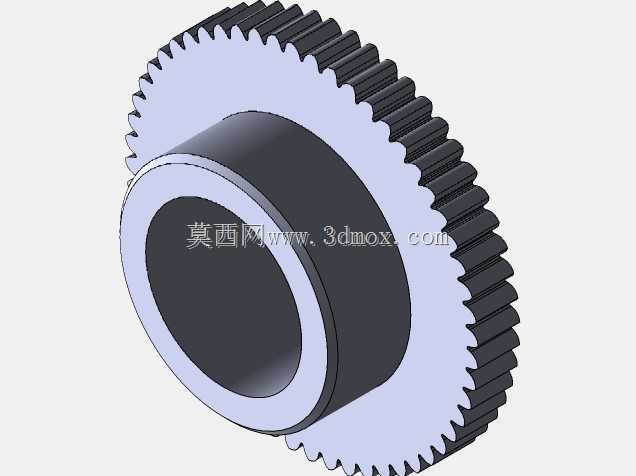

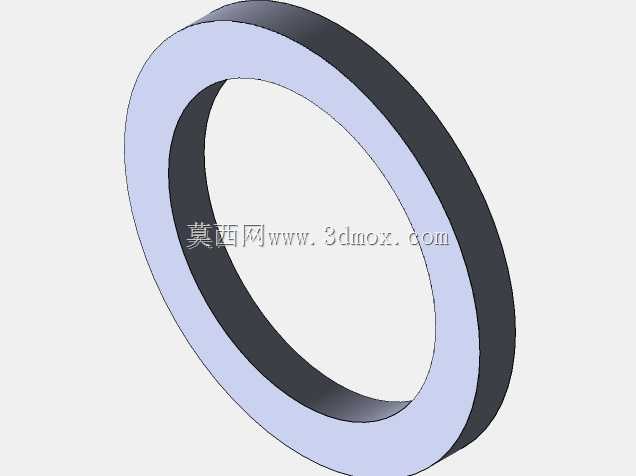

　　爆炸视图中可以清楚看到零件层级：主轴穿过法兰与转子区域，黑色O形密封圈布置在齿轮侧端盖结合面，用于阻止腔体内润滑油或压缩气体外泄；齿轮采用盘式结构，轮毂与轴孔配合，齿圈外缘保留完整齿形，可在三维环境中检查啮合干涉。壳体下方设置两支固定脚，脚部开孔用于整机底座安装，安装时需要保证输入轴与驱动轮轴线平行，避免齿轮偏载和轴封异常磨损。

　　外形布局方面，压缩机主体沿主轴方向呈横向布置，齿轮侧向一侧突出，顶部阀件和接头占用上部维护空间，底部支脚决定落地边界。进行机柜集成时，应在齿轮侧保留离合器或带轮拆装距离，在顶部阀件周围留出扳手操作空间，在法兰侧留出螺栓抽拉长度。壳体侧面的黄铜接头附近不宜紧贴钣金件，否则会影响管路对接和后期压力表、安全阀的检修。

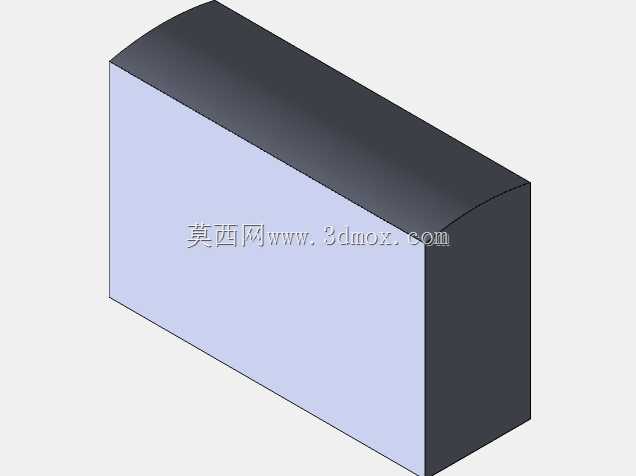

　　建模过程中，装配关系重点集中在同轴、贴合和间隙三类约束。主轴与转子、法兰、齿轮之间采用同轴配合；法兰端面、壳体结合面、端盖密封面采用面贴合；滑片与腔壁、齿轮与周边罩壳之间则需要保留运动间隙，不能按静止零件强行锁死。密封沟槽尺寸应与O形圈线径匹配，压缩量过大时会增加装配阻力，过小则会在压力脉动下出现渗漏。

　　从工程评审角度看，该模型适合用于压缩机原理演示、零部件干涉检查、安装空间确认以及维修拆装顺序验证。实际加工时，壳体内腔圆度、转子偏心距、滑片厚度和端盖平面度都会直接影响压缩效率；三维装配阶段可提前核对螺栓是否与法兰孔错位、阀件是否与壳体凸台冲突、齿轮拆装路径是否被管路阻挡。整体结构紧凑，零件数量适中，既能体现容积式压缩机的工作逻辑，也保留了紧固件、密封件、传动件和支撑件的完整工程细节。
