便携提手运动塑料饮水瓶结构设计

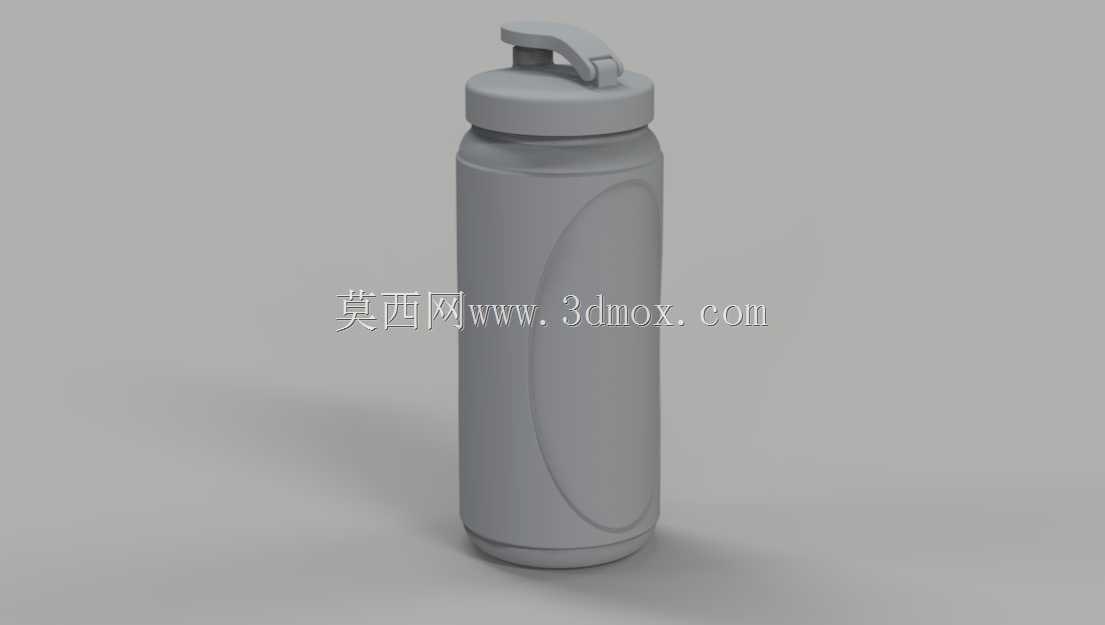

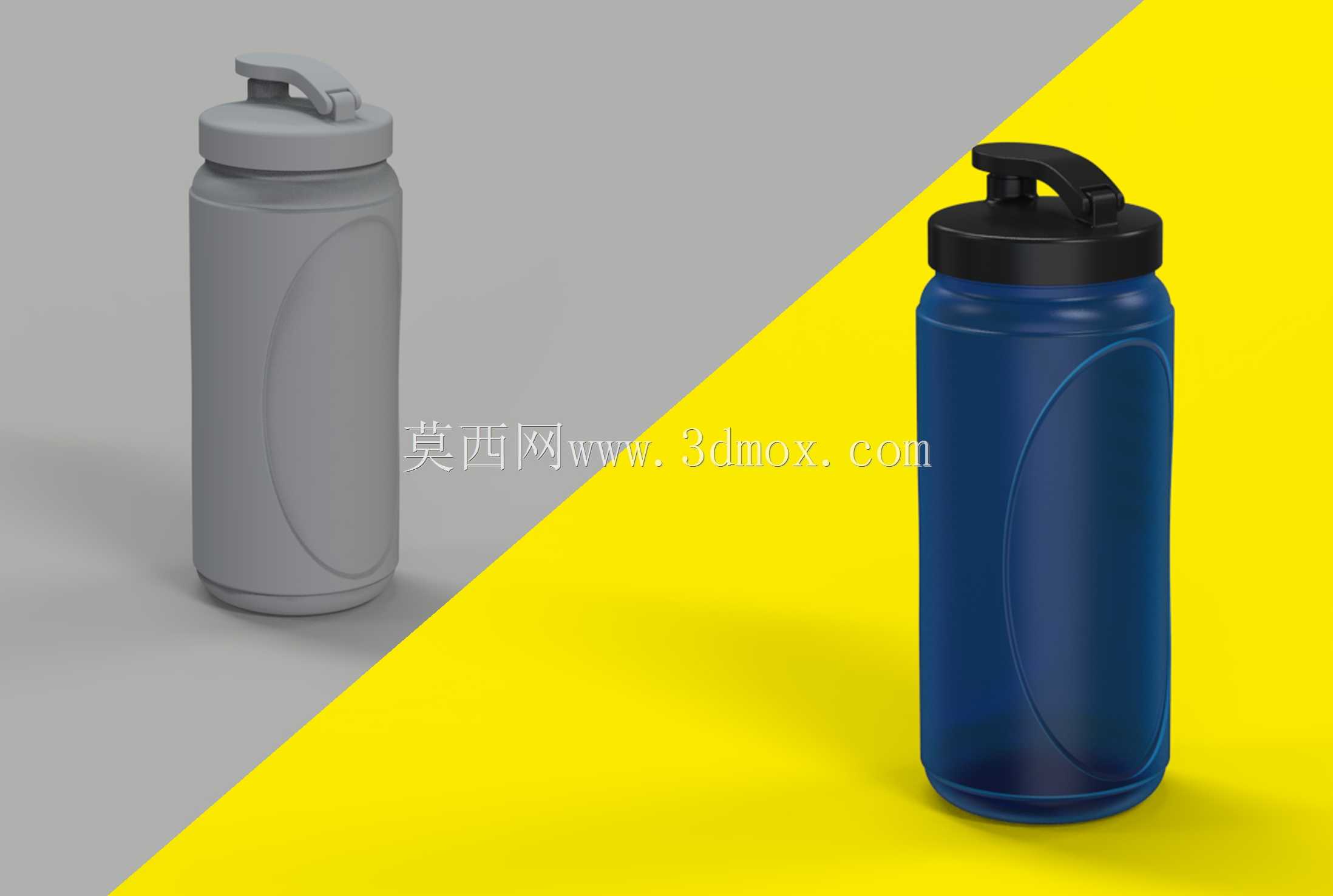

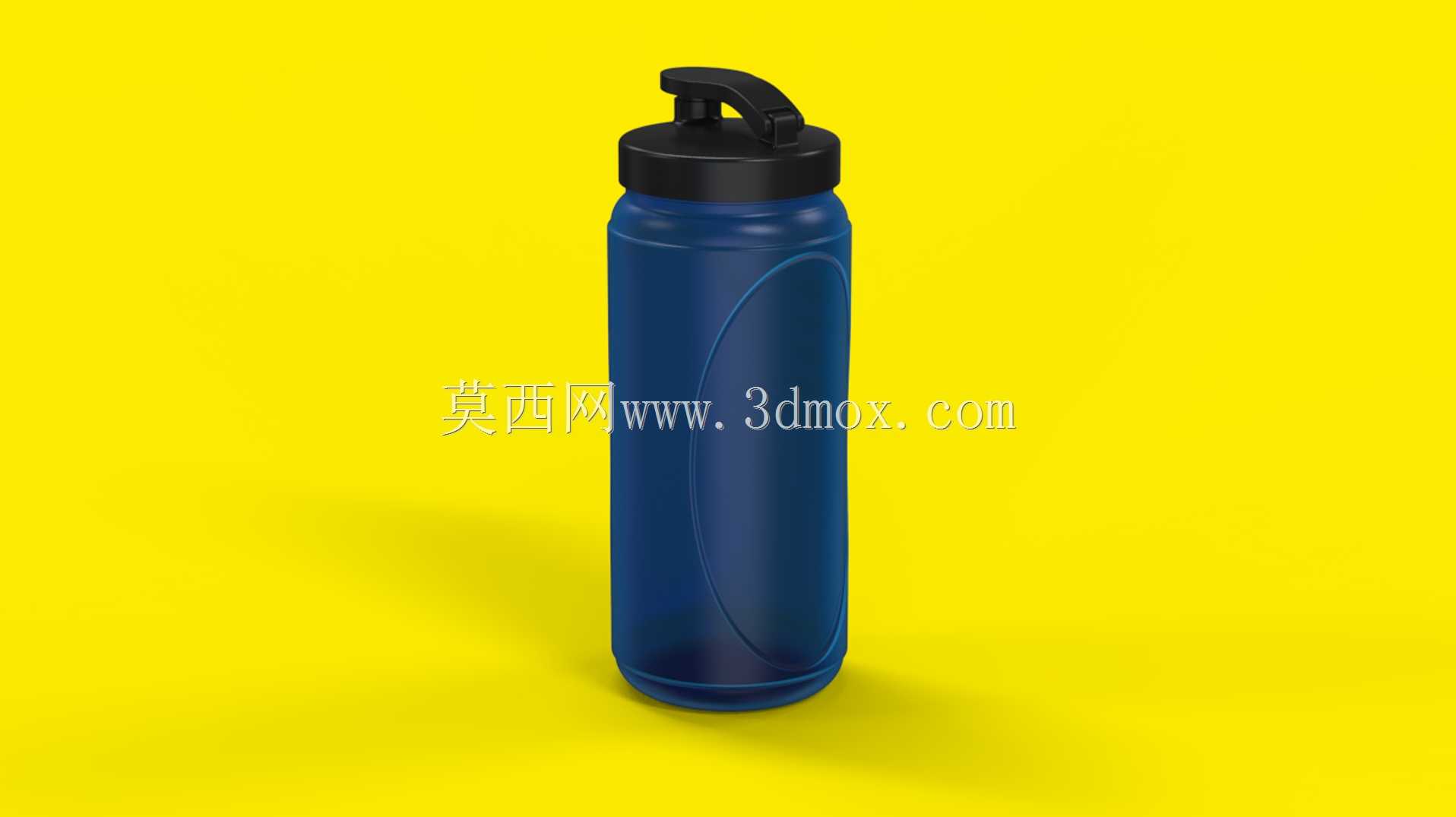

　　这款便携塑料饮水瓶的三维结构围绕户外出行、健身运动、办公通勤与校园日常等高频使用场景搭建，整体采用直筒圆柱瓶身搭配顶部一体式提手翻盖的布局，在保证握持手感的同时兼顾注塑成型的工艺可行性。瓶身主体选用半透明食品级塑料材质，模型中通过深蓝与浅灰两种外观效果区分不同配色方案，瓶壁厚度沿轴向保持均匀过渡，底部设置小幅内凹圆角，既能够降低注塑冷却过程中出现缩痕、变形的概率，也可以让瓶体放置在桌面、健身器材杯架、车载杯槽时具备更稳定的支撑边界。

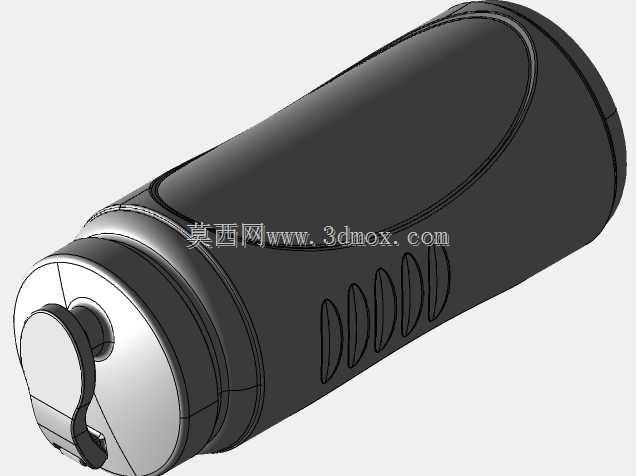

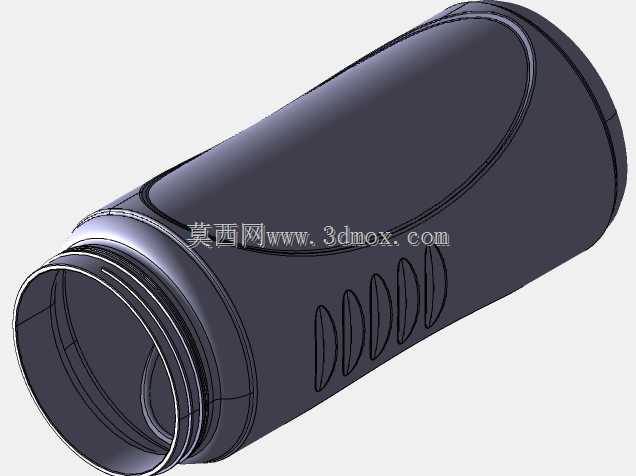

　　从实际使用逻辑来看，瓶身侧面设计有内凹的弧形握持区域，曲面弧度贴合手掌自然收拢的形态，使用者在运动后手心出汗或者单手提携时，手指可以顺着凹陷区域稳定施力，减少瓶体滑脱的风险。瓶身中段的椭圆凹面并非单纯装饰造型，其曲面深度经过控制，既不会过度侵占内部储水容积，也能在瓶身受到侧向挤压时分散局部应力，避免薄壁位置出现应力发白甚至开裂。瓶体外部没有多余的尖锐棱边，所有转角均采用圆角过渡，瓶口、瓶肩与瓶底的衔接曲面顺滑连续，在批量注塑生产时能够让熔融塑料沿模腔均匀填充，减少熔接痕集中在受力位置的问题。

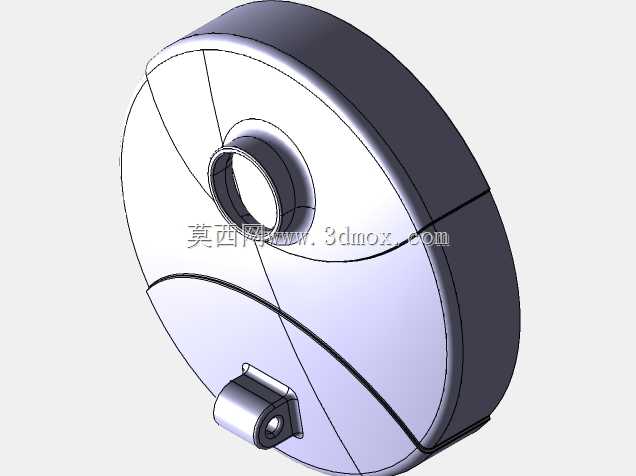

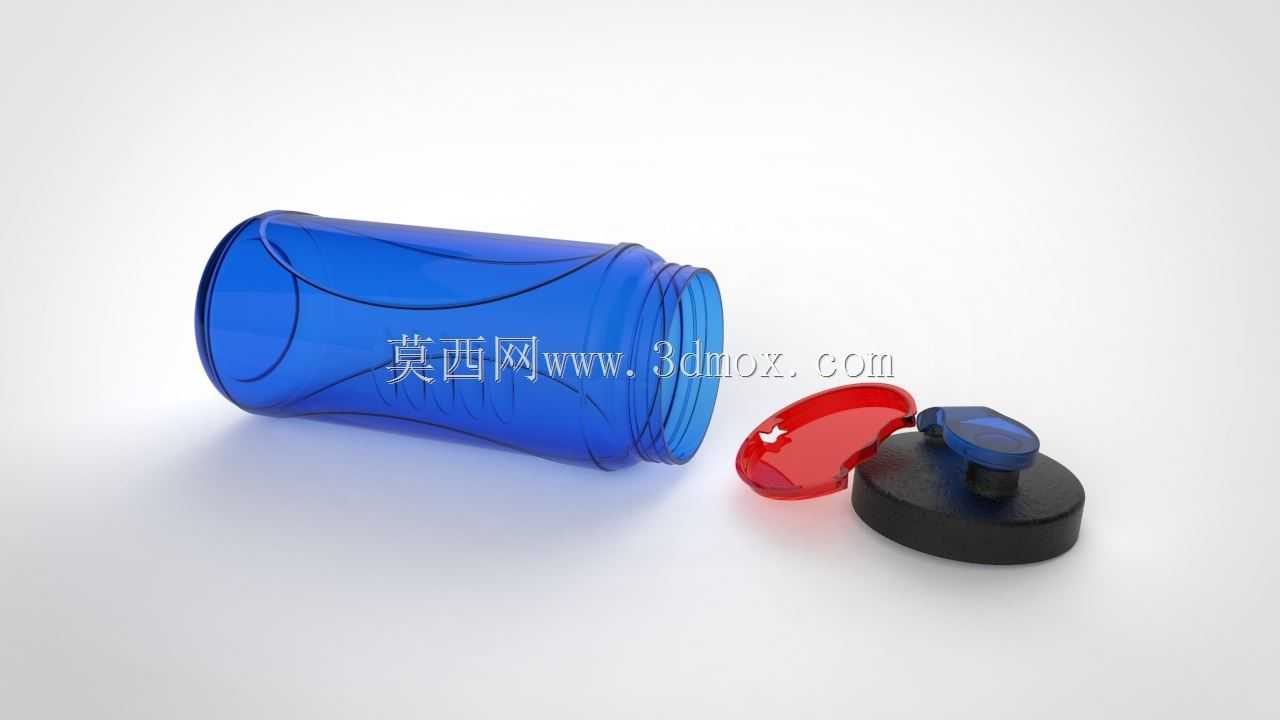

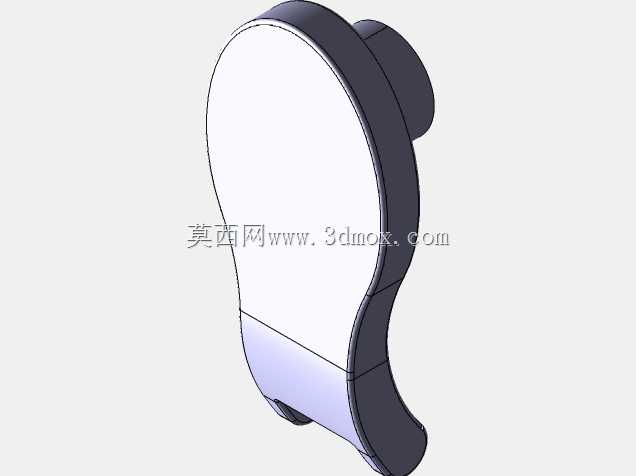

　　顶部瓶盖组件是整个结构的功能核心，瓶盖外圈设置防滑竖纹，手动旋拧时可以增加手指与盖体之间的摩擦力，无需额外工具即可完成开合。盖体上方集成翻转提手，提手与盖座之间通过转轴结构连接，非使用状态下提手贴合盖顶平面，不会额外增加瓶体整体高度；需要携带时，提手翻起形成闭合握持环，手指穿过环体即可拎取，也可以将挂扣、登山钩穿过提手空间，把水瓶固定在背包外侧、健身器材挂钩上。提手根部做了加宽加厚处理，转轴位置的圆角半径大于普通外观圆角，长期反复翻转、承受瓶内满水重量时，应力能够分散到盖座周边区域，避免转轴根部因疲劳出现断裂。瓶盖内侧预留密封配合面，可对应嵌入硅胶密封圈，旋紧后瓶口端面压紧密封圈，阻断液体渗漏路径，水瓶倒置、放入包内晃动时也不易出现漏水问题。

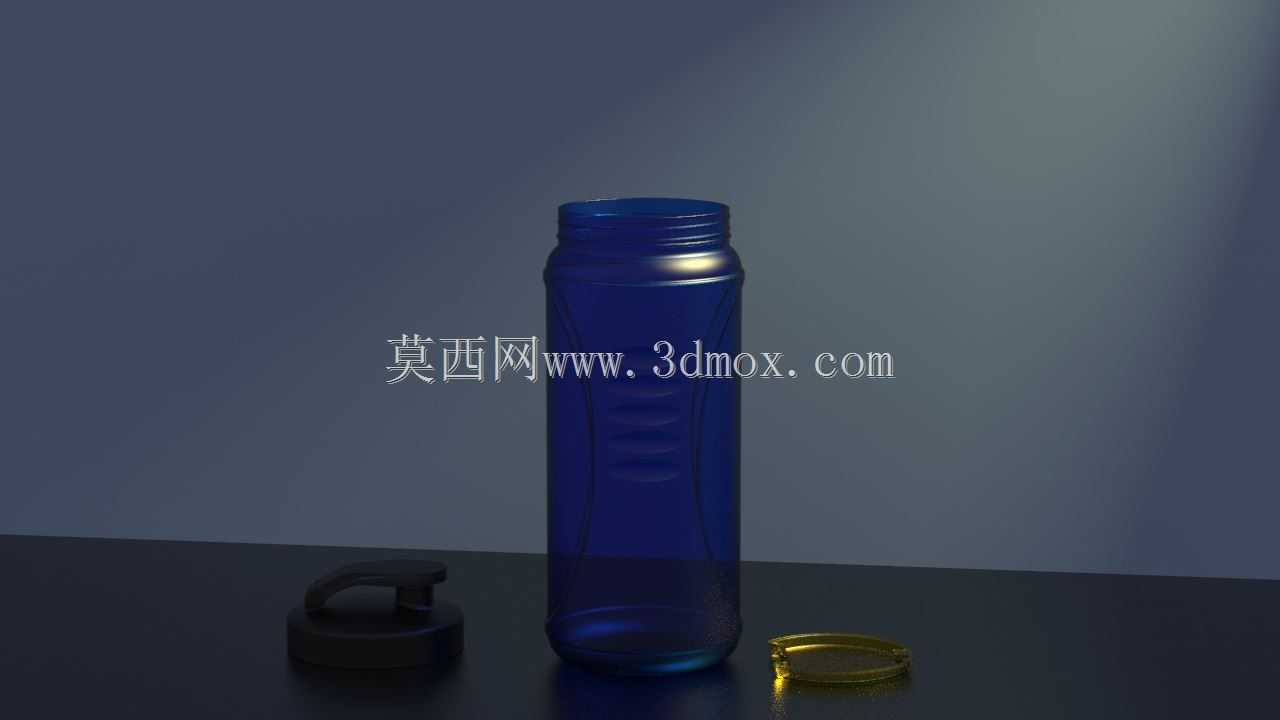

　　尺寸边界方面，瓶体整体直径控制在常规杯架兼容范围内，能够适配多数车载杯槽、跑步机水杯位与书包侧袋，瓶身高度与直径比例兼顾储水量与携带便利性，不会因瓶身过高导致放置时重心偏晃。瓶口采用标准宽口口径设计，既可以快速注入冰水、运动饮品，也能够伸手进入瓶内清洗内壁，投放冰块、果片时也不会被窄瓶口卡住。瓶盖与瓶身通过螺纹配合连接，螺纹牙型采用圆润过渡的多头螺纹设计，旋合行程短，使用者只需转动较小角度即可完成锁紧或开启，螺纹起始位置设置导向斜角，装配时瓶盖可以快速对准瓶口，不会出现错牙、滑牙的情况。

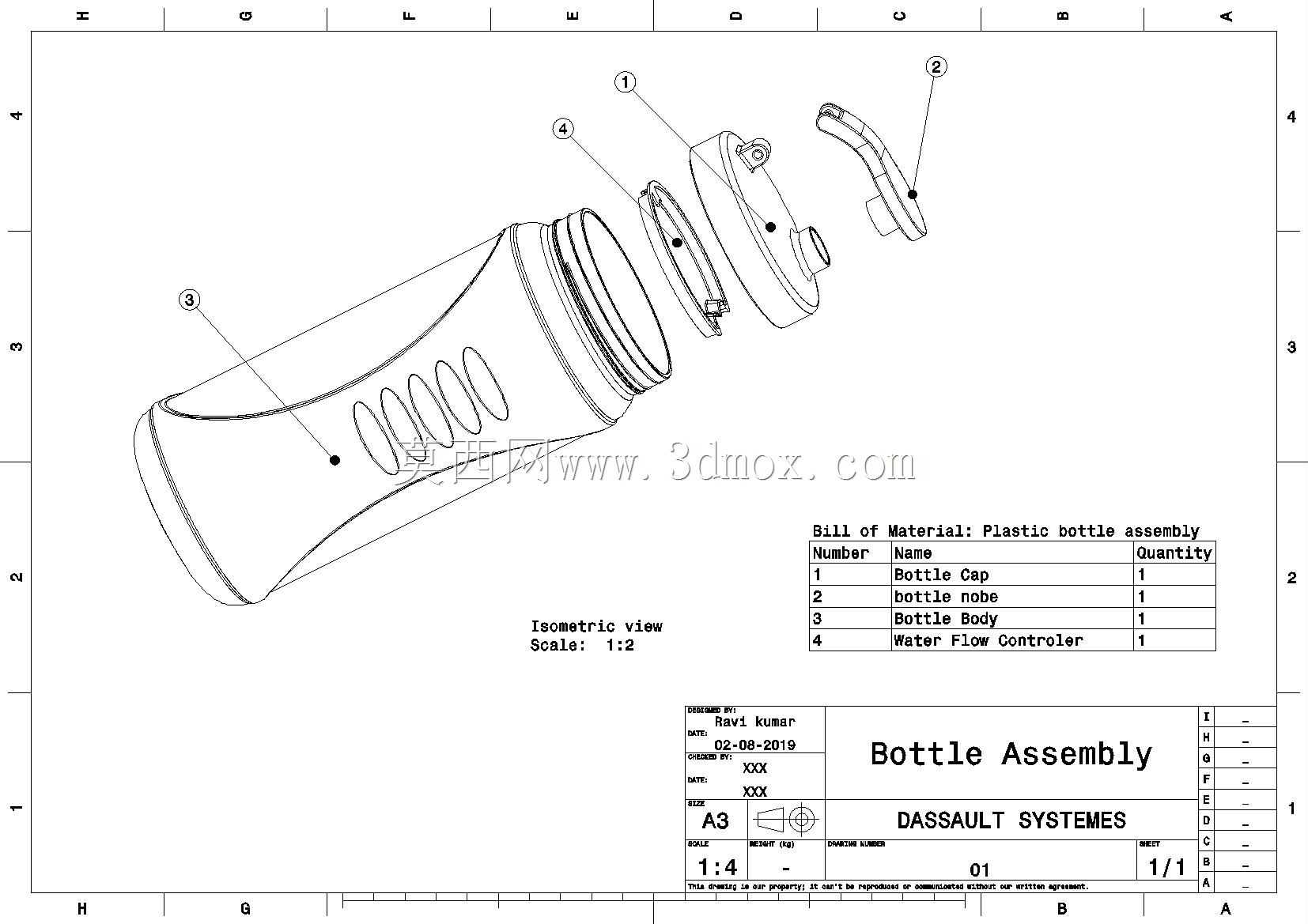

　　建模过程中，瓶体、瓶盖、提手、转轴等部件分别独立拆分，各配合面的间隙按照塑料件装配公差预留，充分考虑ABS、PP或PET类材料吸水后膨胀、成型后收缩的特性。瓶身外观曲面做了连续曲率处理，侧面凹弧与圆柱主体之间无突兀折角，后续做模具分型时，可以将主分型线设置在瓶体底部与盖体边缘，减少侧面抽芯结构，降低模具加工复杂度。内部储水腔按照均匀壁厚构建，避免局部胶位过厚产生缩水，瓶底边缘的支撑环略高于底平面，放置时接触面为环形支撑，即使桌面存在轻微不平，瓶体也能保持稳定。

　　这类水瓶结构不仅适用于日常饮水场景，也可作为饮品包装、促销礼品、户外配套装备的结构参考，设计中平衡了握持舒适度、密封可靠性、注塑工艺性与携带便利性，每个造型特征都对应实际使用需求，没有冗余的复杂结构，后续进行材料替换、容量调整、外观配色改型时，都可以在现有三维结构基础上快速修改参数，适配不同的生产与使用要求。
