螺旋冷凝回流玻璃实验器皿

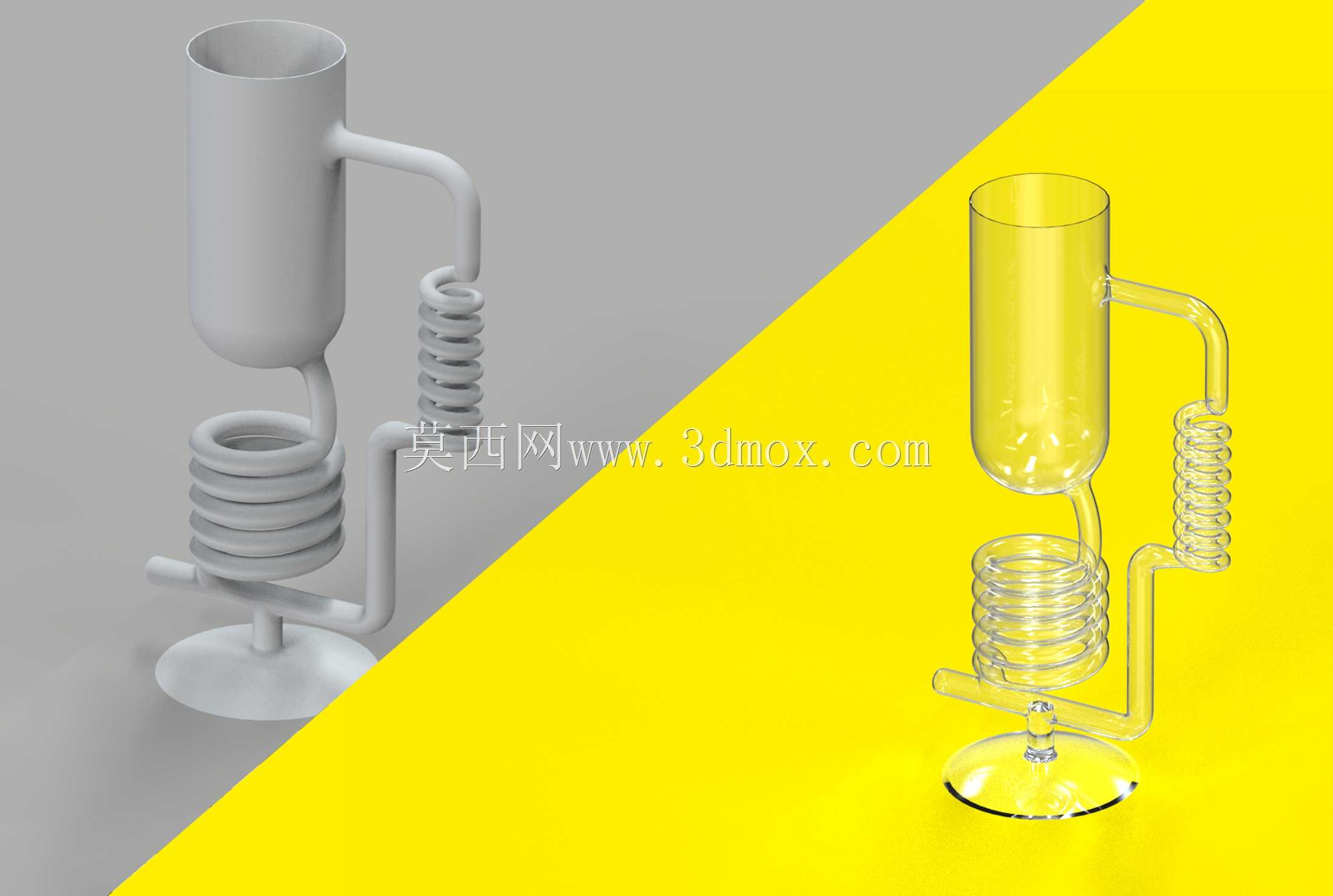

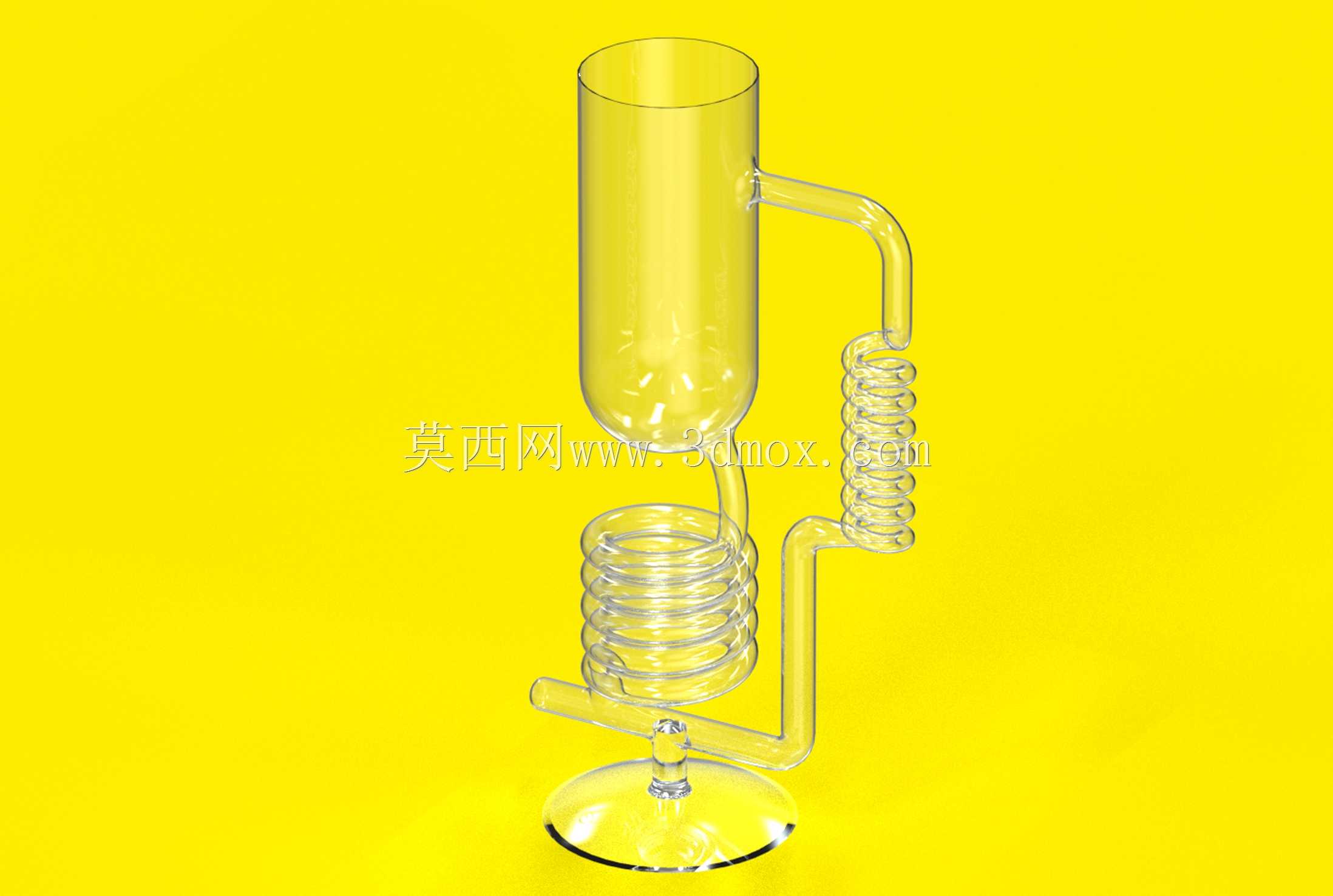

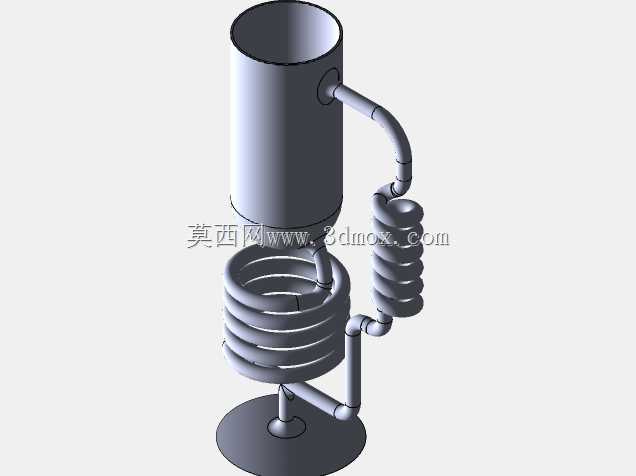

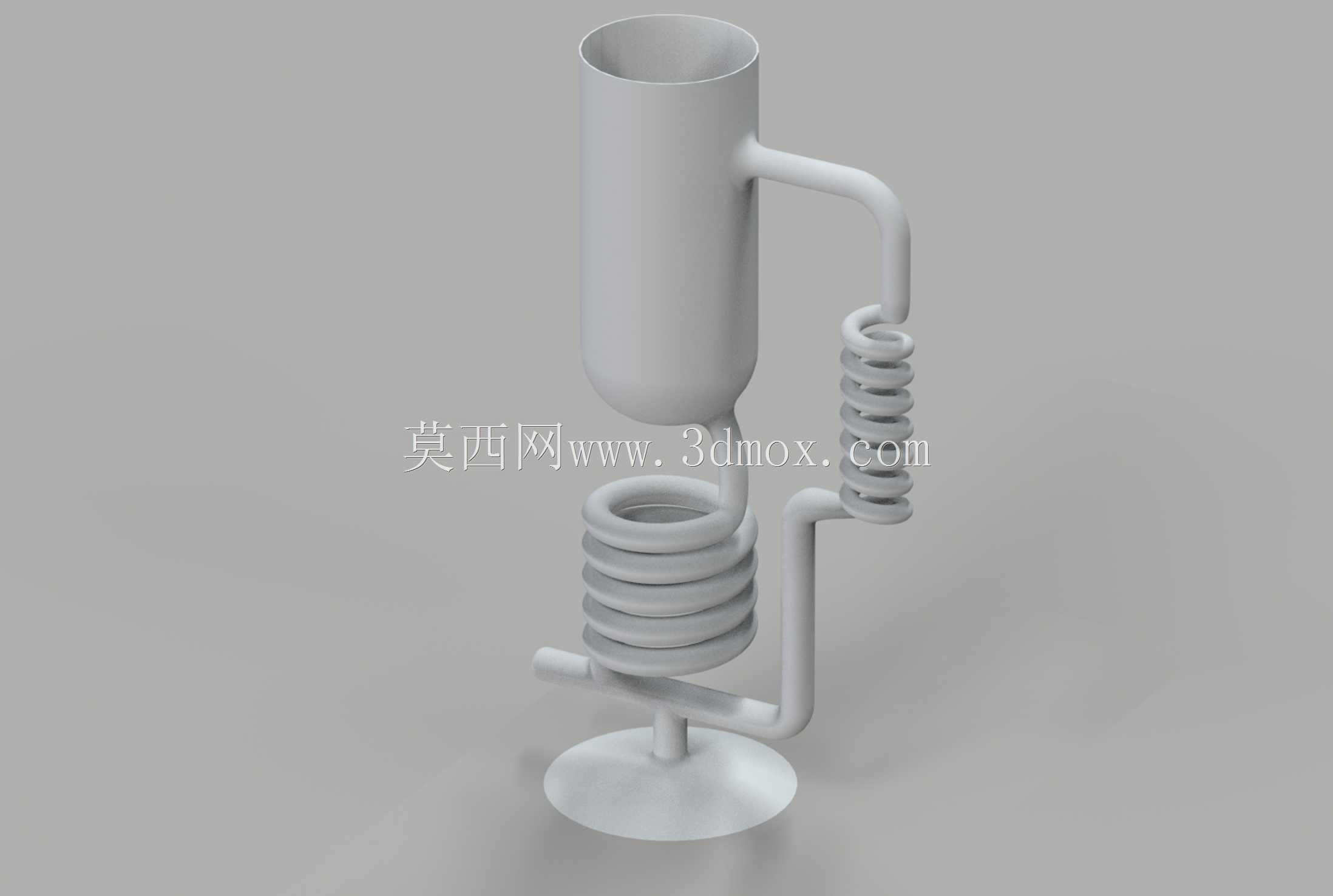

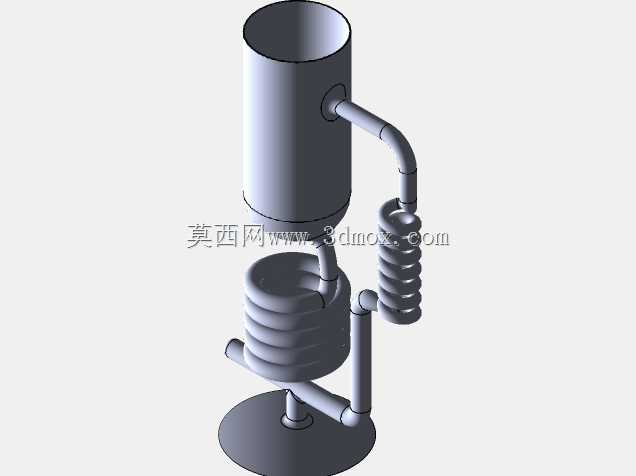

　　这套玻璃器皿结构面向化学实验、样品前处理和小型蒸馏回流场景，主体由上部储液筒、侧向连通管、下部螺旋冷凝盘管以及底座支撑组成。器皿上部为直立圆筒形腔体，开口朝上，可直接承接待加热液体或作为回流收集段；筒壁侧向引出弯管，将气相或液相导入连续盘绕的螺旋通道。螺旋段采用多圈紧密排布，延长介质在管内的停留路径，使蒸气与外部冷却环境充分接触，从而提高冷凝效率。下部盘管继续延伸并通过支管与底座相连，形成稳定的支撑与排液路径。

　　从实际使用角度看，这类结构常见于教学实验、精油提取、溶剂回收和小批量反应装置中。加热后产生的蒸气经侧管进入螺旋管，在较长流道内逐步降温凝结，冷凝液可沿盘管回流至反应区，也可根据管路布置收集到指定容器。与直形冷凝管相比，螺旋结构在有限高度内获得更大换热长度，占用台面空间更小，同时玻璃材质便于观察内部气泡、液膜和回流状态，适合需要直观判断实验进程的场合。

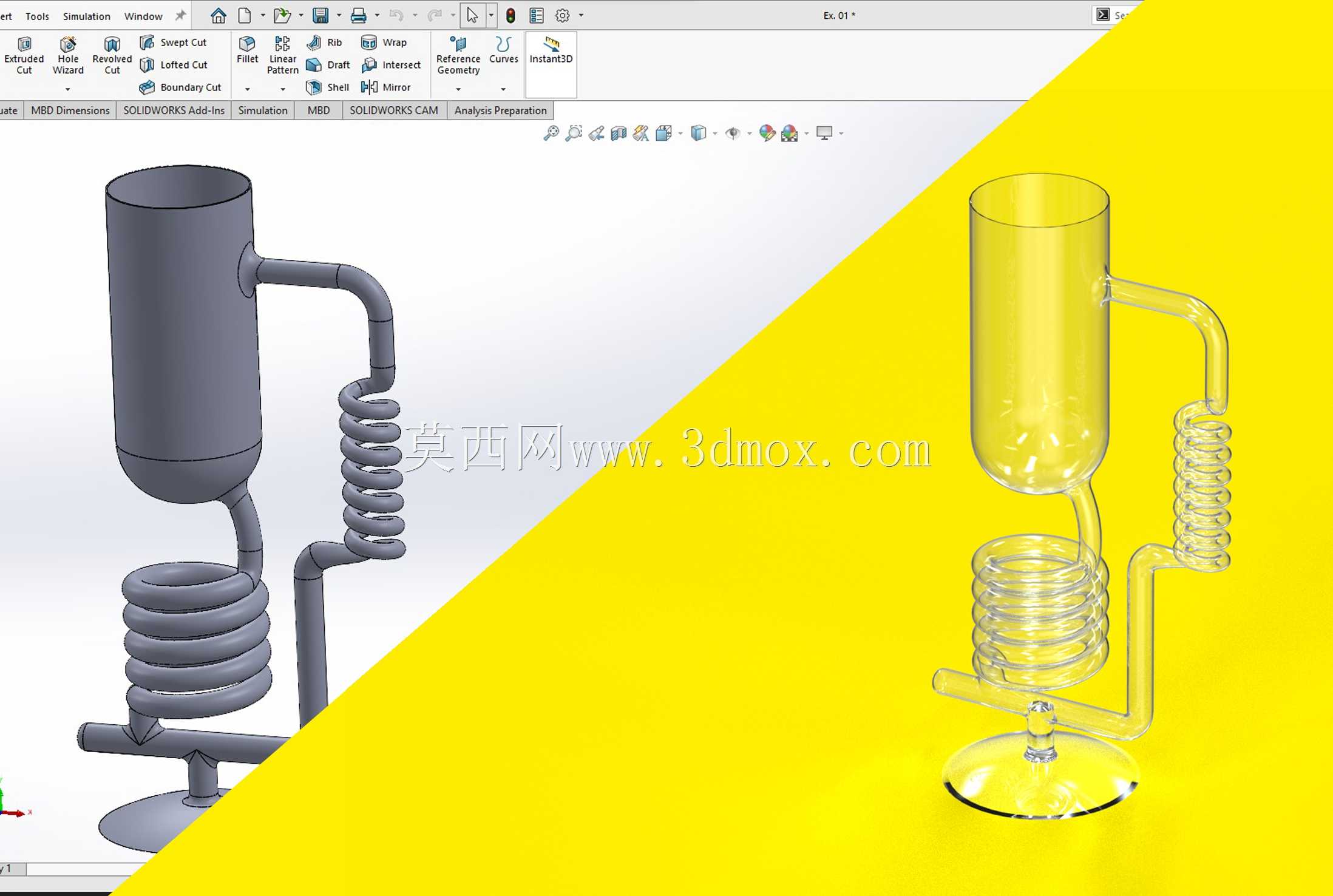

　　建模时需要重点处理玻璃薄壁、弯管过渡和螺旋中心距。上部筒体与侧管交接处应保持圆滑过渡，避免尖角造成应力集中；螺旋盘管的圈距、管径和弯曲半径需要统一，弯曲半径过小会增加玻璃热加工难度，也会使内部液体流动阻力增大。管路中心线应连续顺滑，折弯处不宜出现突变，否则在实体抽壳或壁厚生成时容易产生局部厚薄不均。底座采用圆盘支撑，通过中心立柱与下部管路连接，保证器皿放置时的重心落在支撑面内。

　　外形边界方面，整体高度主要由上部筒体、中部螺旋段和底座叠加决定，横向尺寸则由侧向弯管外伸长度和下部盘管直径控制。布置在实验台或加热装置上方时，应预留上部开口的加料空间，以及侧向管路与铁架台夹具之间的安装间隙。螺旋段外侧需要为冷却介质或自然对流留有空间，若配合风冷、水冷套或保温罩，外围直径应进一步放大。底座圆盘承担主要支承，接触面应平整，支撑立柱与管路连接处不宜承受过大侧向载荷。

　　结构设计上，玻璃件通常按均匀薄壁处理，模型中需要体现管口、弯管、盘管和底座之间的连接关系。上部腔体直径决定一次性容纳液体的体积，侧管高度则影响蒸气进入冷凝段的位置；过高的引出点会增加无效空间，过低则可能使沸腾液体直接冲入管路。螺旋圈数增加可提升冷凝效果，但也会提高压降和加工复杂度，因此需要结合实验处理量、蒸气量和冷却条件平衡。下部支管的走向应保证冷凝液能够依靠重力顺利排出或回流，避免出现局部存液弯段。

　　在装配验证中，可将该器皿与加热套、支架、收集瓶和管路接头进行空间干涉检查。上部开口需与塞子、温度计套管或加料漏斗匹配；侧管和盘管端部应保留标准接口长度，便于与橡胶塞、硅胶管或磨口接头连接。由于玻璃构件脆性较高，夹持位置宜选在直管或筒体刚性较好的区域，避开螺旋盘管悬空段。模型通过清晰表达中心线、螺旋节距、支撑底座和管路连接关系，能够为实验装置搭建、玻璃件加工沟通以及教学演示提供直接参考。
