标准物流木质托盘结构三维建模

　　木质托盘是仓储物流环节中最基础也最关键的单元载具，广泛应用于工厂原料周转、成品仓码垛、干线运输装卸、电商仓分拣、港口集装箱堆存以及车间工序间转运。它的核心作用是把零散货物规整为标准化单元载荷，让叉车、手动液压搬运车、堆垛机能够一次性完成整托货物的叉取、提升、转运和堆码，避免人工逐件搬运造成的包装损伤与效率损耗。

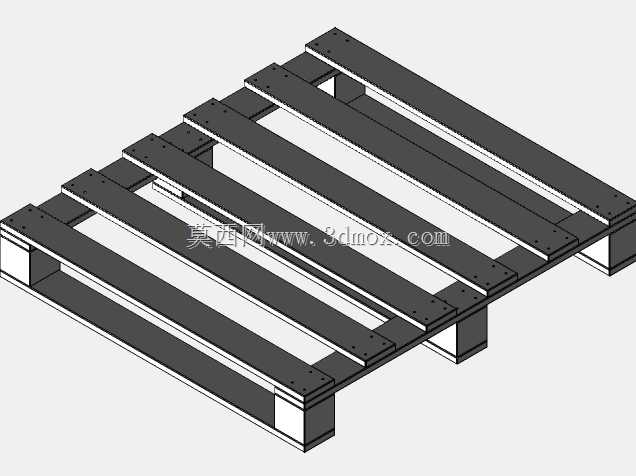

　　从结构设计思路来看，这套模型采用川字底单面铺板的经典木托盘构型：顶部由多根平行布置的长条铺板构成承载面，铺板之间预留均匀间隙，既减少木材用量、降低整体自重，也便于通风散湿、冲洗排水，同时让叉车作业时的视野更通透；铺板下方沿叉车进叉方向设置三根纵向承重梁，梁体之间形成两条贯通的叉车位，双向均可进叉，适配绝大多数平衡重式叉车和手动地牛的作业习惯。承重梁底部对应位置设置垫块支脚，将托盘整体抬离地面，形成足够的叉齿插入空间，同时让多层堆码时上下托盘的支脚可以对位贴合，避免压损下层货物。

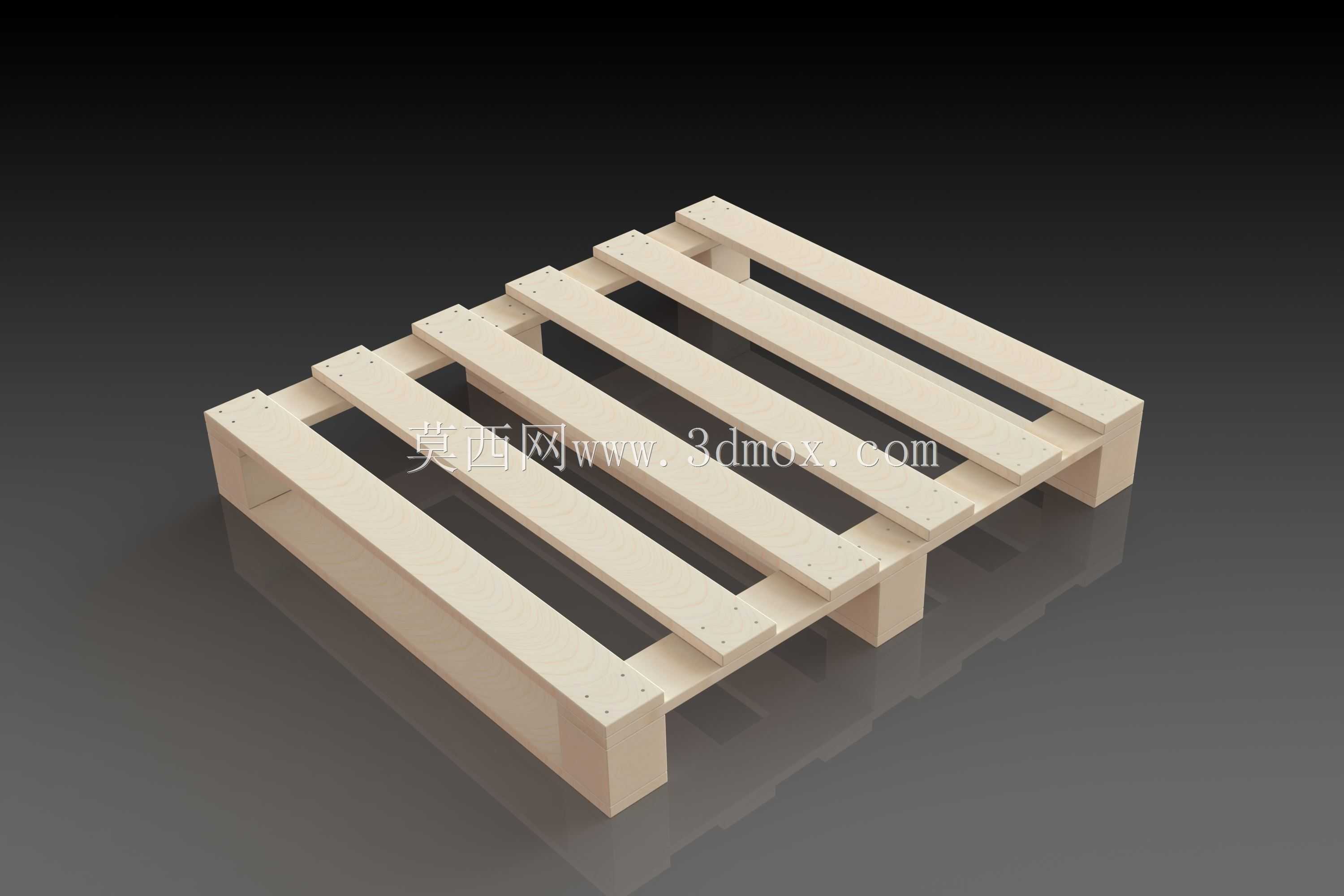

　　建模过程中对各构件的装配关系做了贴合实际木作工艺的处理：铺板与纵梁之间采用钉接固定，板件边缘做轻微倒角还原实木加工后的钝边效果，木材表面保留自然的浅米色质感与细微纹理，没有过度修饰。各板条的间距、纵梁的截面尺寸、支脚的高度都按照常规联运托盘的工程逻辑设定：叉口净空高度满足标准叉齿厚度插入需求，铺板总宽度与长度适配常用集装箱内部宽度与货架横梁的承载跨度，整体外廓边界规整，四角无突出构件，便于在自动化输送线上平稳过渡，也不会在货架存放时与立柱发生干涉。

　　实际选型使用时，这类木托盘的承载逻辑需要结合工况区分：铺板直接承受货物的均布载荷，纵梁把载荷传递到三个支脚区域，支脚再将力传导至地面或货架横梁。动态搬运工况下要控制单托载荷在叉车额定起重量与托盘自身动载范围内，高位货架存储时则需校核支脚落点与货架横梁的对位，保证两支承边完全落在横梁面上，避免悬臂受力导致木板弯折。铺板预留的间隙也兼顾了冷链仓储的空气流通需求，存放生鲜、温控货物时可以减少底部积露；对于散件、小包装货物，则可在铺板表面加装纸板或胶合板垫层，防止小件从缝隙掉落。

　　模型的外形边界完全按照标准托盘的模块化思路搭建，长宽尺寸适配1200mm×1000mm或1200mm×800mm常用联运托盘的比例关系，进叉方向的通道宽度覆盖常规叉车叉齿的外侧间距，四面中两个方向为贯通叉口，满足日常作业的双向进叉需求。结构上没有多余的复杂曲面，全部由规则实木方料拼接而成，既还原了木托盘生产时直接裁切木方、打钉组装的工艺特点，也方便设计人员在此基础上修改板厚、梁高、铺板数量，快速派生不同承载等级的托盘方案，用于物流方案规划、仓库布局仿真、叉车作业动画演示以及包装单元设计校核。
