多缸内燃机曲轴润滑油道结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:680747
  • 多缸内燃机曲轴润滑油道结构设计

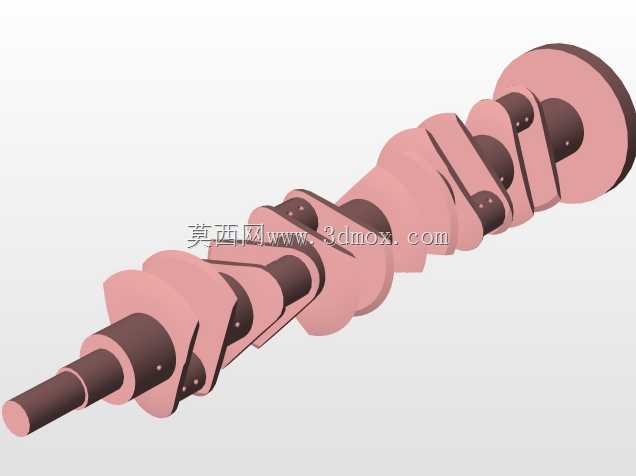

  曲轴是内燃机中将活塞往复运动转换为旋转扭矩输出的核心承载件,本模型围绕多缸发动机曲轴本体及其内部润滑油道进行完整三维表达,重点呈现主轴颈、连杆轴颈、曲柄臂、平衡块以及贯穿各轴颈的压力润滑油路之间的空间关系。在整机布置中,曲轴位于缸体下部主轴承座内,前端通过正时齿轮或带轮驱动配气机构与附件,后端连接飞轮并向变速箱输出动力;其工作状态直接决定发动机的运转平稳性、轴承寿命与摩擦损耗水平。

  从功能上看,曲轴需要承受燃烧压力经连杆传递后的周期性冲击载荷,同时在高速旋转中把各缸交替做功整合为连续转矩。模型中各连杆轴颈按缸序和发火间隔角布置,曲柄臂与扇形平衡块用于抵消旋转质量和往复质量产生的惯性力,降低主轴承载荷与整机振动。润滑油道则是保障这一运动副可靠工作的关键结构:压力机油自主油道进入主轴颈,经斜向或轴向深孔流向连杆轴颈,在轴颈表面形成油膜,并为连杆大头轴承提供持续润滑与冷却。

  建模时需要特别处理油道与实体结构的相交关系。主轴颈上的进油孔、连杆轴颈上的出油孔以及连接二者的斜油孔并非简单打孔,其孔位、倾角和交汇区域必须避开圆角高应力区。若油道口过于靠近轴颈与曲柄臂过渡圆角,热处理和交变载荷作用下容易形成应力集中,进而诱发疲劳裂纹;若油道交叉位置残留在模型中形成薄壁或尖角,也会给铸造、锻造和机加工带来缺陷风险。因此,三维结构中应保证油道走向连续、孔壁余量均匀,并在孔口处设置合理倒角或沉孔,使机油流动顺畅且便于交叉孔去毛刺。

  外形尺寸方面,曲轴的轴向长度由缸数、缸心距、主轴颈宽度、连杆轴颈宽度以及前后端安装段共同决定;径向边界则受平衡块回转半径限制,设计时必须校核平衡块在缸体曲轴箱内的运动包络,避免与主轴承盖、机油泵、挡油板或缸体内壁发生干涉。主轴颈与连杆轴颈的直径需结合轴承比压、扭转刚度和摩擦损失综合确定,轴颈长度则影响轴承承载面积和油膜建立。前端轴头要预留油封、定位轴肩、键槽或螺栓连接空间,后端法兰需匹配飞轮定位止口与螺栓分布圆,这些安装边界在整机数模装配中都应逐一核对。

  结构设计思路上,曲轴并非只追求外形对称,而是要在刚度、强度、质量和润滑之间取得平衡。曲柄臂的厚度和轮廓影响弯曲刚度,平衡块的扇形质量分布影响动平衡效果,轴颈重叠度则关系到圆角处应力水平。油道布置应尽量缩短油路长度、减少急转折,使各缸连杆轴承获得相近的机油压力;对于高负荷机型,还需考虑油道对轴颈有效承载面积的削弱,以及高速工况下机油在旋转通道中的离心效应。

  在实际工程应用中,这类数模可用于发动机概念布置、曲轴箱干涉检查、主轴承润滑分析、铸造或锻造毛坯评审以及机加工工艺讨论。通过三维剖切可以直观看到机油从主轴承到连杆轴承的输送路径,也能检查深孔加工时刀具的可达角度。对结构设计人员而言,模型的价值不在于单独展示一根轴的形态,而在于把承载、回转、平衡、密封和润滑这些相互制约的要求集中到同一零件上,使后续的强度校核、流体分析和装配验证都有明确的几何基础。
