单缸发动机主轴承盖弧形夹持结构

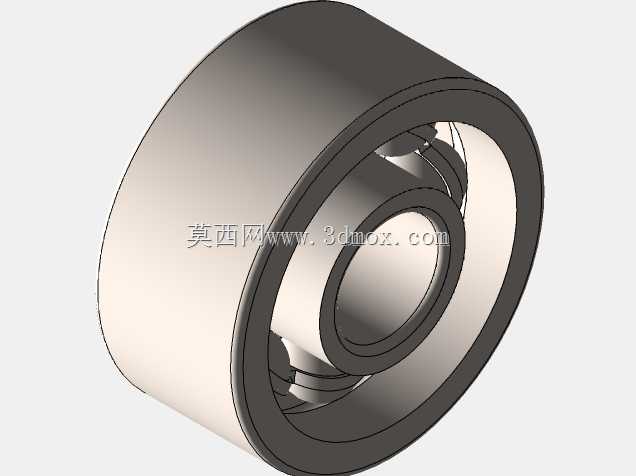

　　该结构对应单缸内燃机曲轴主轴承位置的上盖零件，主要承担曲轴径向约束、轴承外圈压紧以及缸体轴承座载荷传递任务。零件在整机中安装于缸体或曲轴箱主轴承座开口侧，与下半轴承座合围形成完整的圆形轴瓦安装孔，工作时承受曲轴旋转产生的周期性燃气爆发压力、活塞连杆往复惯性力以及轴颈油膜压力，是发动机曲轴系统中典型的高刚度支撑件。

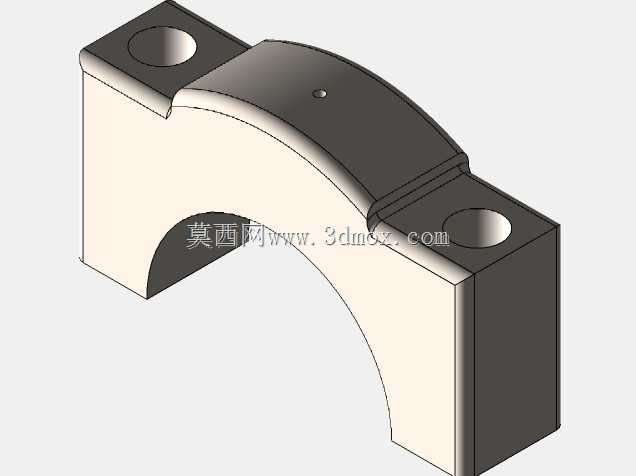

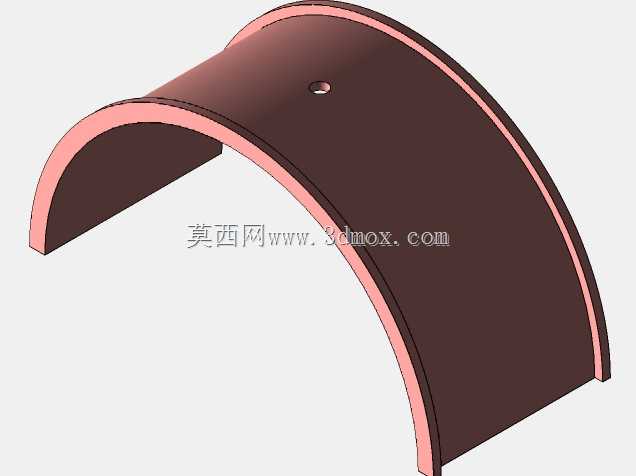

　　从外形看，零件整体呈半圆弧横梁式布局：中部为向下敞开的大半径拱形夹持区，圆弧内表面用于贴合轴瓦背部或直接形成轴承孔边界；左右两端向外延伸出平直的安装耳板，耳板上各设置一个贯通螺栓孔，用于将轴承盖锁紧在缸体轴承座上。拱形顶部外侧保留较厚的承载截面，并在顶面设置小型定位凹点，可用于装配对位、油孔识别或加工基准标记。端部耳板与圆弧主体之间通过加厚过渡区连接，避免螺栓预紧力在转角处形成应力集中。

　　设计思路上，这类零件并非单纯追求外形规整，而是在有限的发动机横向空间内同时满足轴承包覆、螺栓锁紧和机体刚度匹配三个要求。中部拱形内孔直径需要与曲轴主轴颈、轴瓦厚度以及轴承座孔同轴度要求共同确定；圆弧包角决定轴瓦受压面积和盖体对轴瓦背部的支撑范围，包角过小会降低轴瓦稳定性，包角过大则可能增加盖体宽度并与连杆运动空间发生干涉。两端螺栓孔的中心距是关键安装边界，直接影响螺栓预紧后轴承孔的变形趋势；孔位越靠近外侧，盖体抗翻转能力越强，但会加大整机宽度；孔位过于靠近内孔，则会削弱拱形截面并使螺栓头与轴瓦区域发生空间冲突。

　　实际建模时，应先以曲轴轴线为基准建立半圆弧内孔，再按轴承座结合面确定盖体底面。左右耳板底面需要与缸体座面贴合，建模中应保证结合面平面连续，不宜在密封压紧区域布置突兀缺口。螺栓孔通常采用光孔形式，孔径与螺栓公称直径保留合理装配间隙，孔端可设置沉孔或倒角，以便螺栓穿过并减少边缘毛刺。拱形外轮廓不宜简单等厚处理：顶部承受弯曲载荷较大，截面可适当加厚；靠近耳板区域则要兼顾螺栓凸台强度和侧壁拔模要求。若用于铸件生产，还需在外侧壁、凸台和厚壁交汇处考虑均匀壁厚，降低缩松风险；若用于机加工件，则可通过方块毛坯铣削出弧形内腔，但外形冗余质量会明显增加。

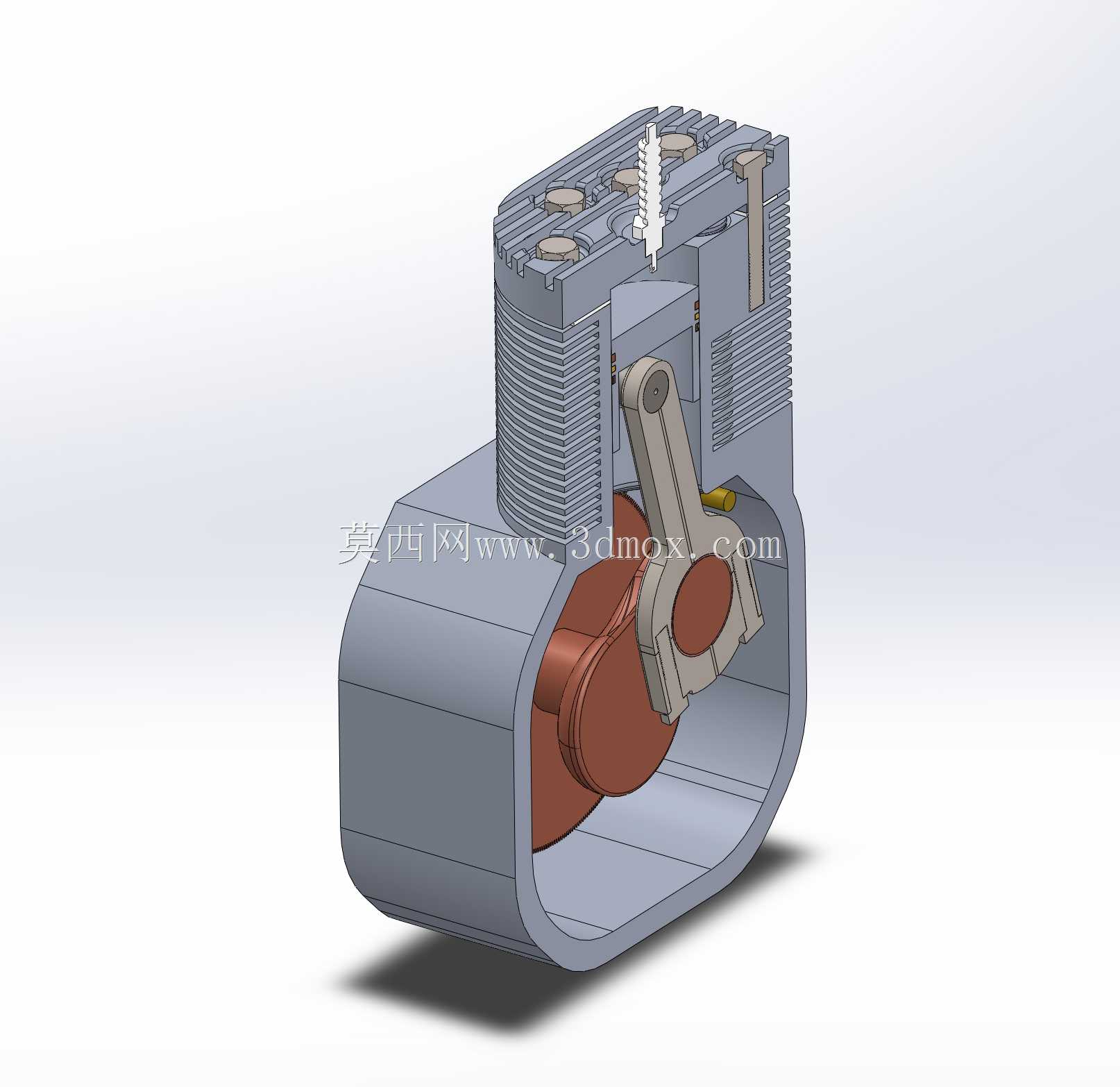

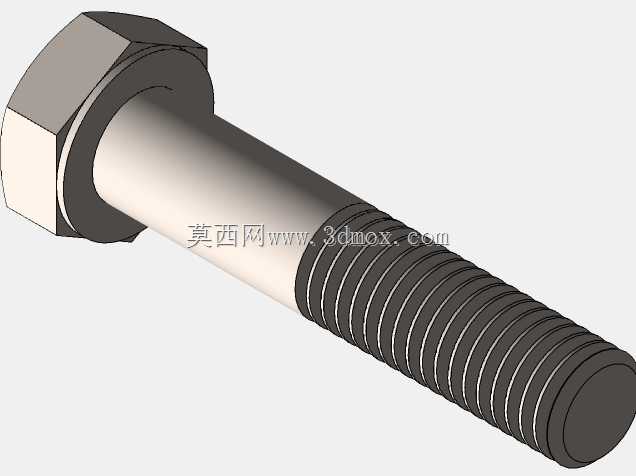

　　装配状态下，轴承盖通过两支高强度螺栓压紧在轴承座上，预紧后结合面不得出现张口趋势。内孔与轴承座合镗或合加工后形成圆度较高的轴承孔，轴瓦被夹持在孔内，曲轴主轴颈在轴瓦中旋转。盖体顶面的小凹点可作为防错特征，帮助操作者区分安装方向；两侧耳板外侧立面则可能参与机体侧向定位或与加强肋邻接。零件下方半圆空间必须避让曲轴主轴颈及连杆大头运动轨迹，尤其在单缸机爆发冲程中，连杆会随曲轴转动产生摆动，盖体内壁和端部倒角不能侵入运动包络。

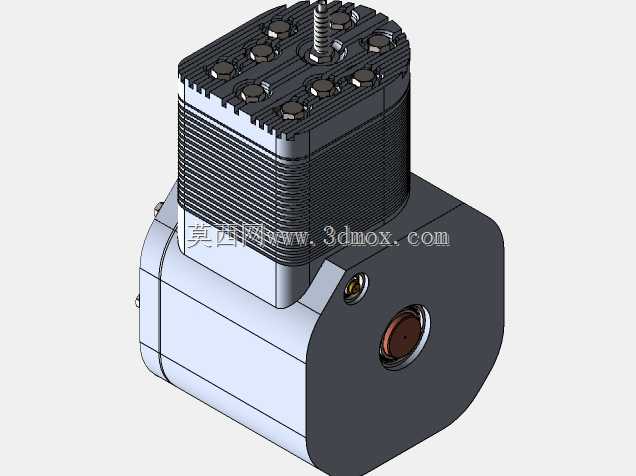

　　在工程应用中，该类零件常见于小型单缸汽油机、柴油机、试验发动机以及教学拆解样机。它虽然结构不复杂，但对发动机可靠性影响直接：若盖体刚度不足，轴承孔在螺栓预紧和燃烧载荷下会失圆，导致轴瓦间隙异常、油膜破坏、温升升高；若耳板强度不足，螺栓支撑区可能压溃或产生裂纹；若圆弧过渡不良，疲劳裂纹容易从拱肩位置萌生。因此三维设计时需要重点核对内孔直径、螺栓孔中心距、耳板厚度、盖体宽度、顶面高度、结合面位置以及与曲轴、连杆、轴瓦、缸体肋板之间的间隙。模型结构特征清晰，适合用于发动机曲轴支撑方案校核、铸件结构设计、装配干涉检查以及机械制图教学。
