家用多级反渗透净水机组结构

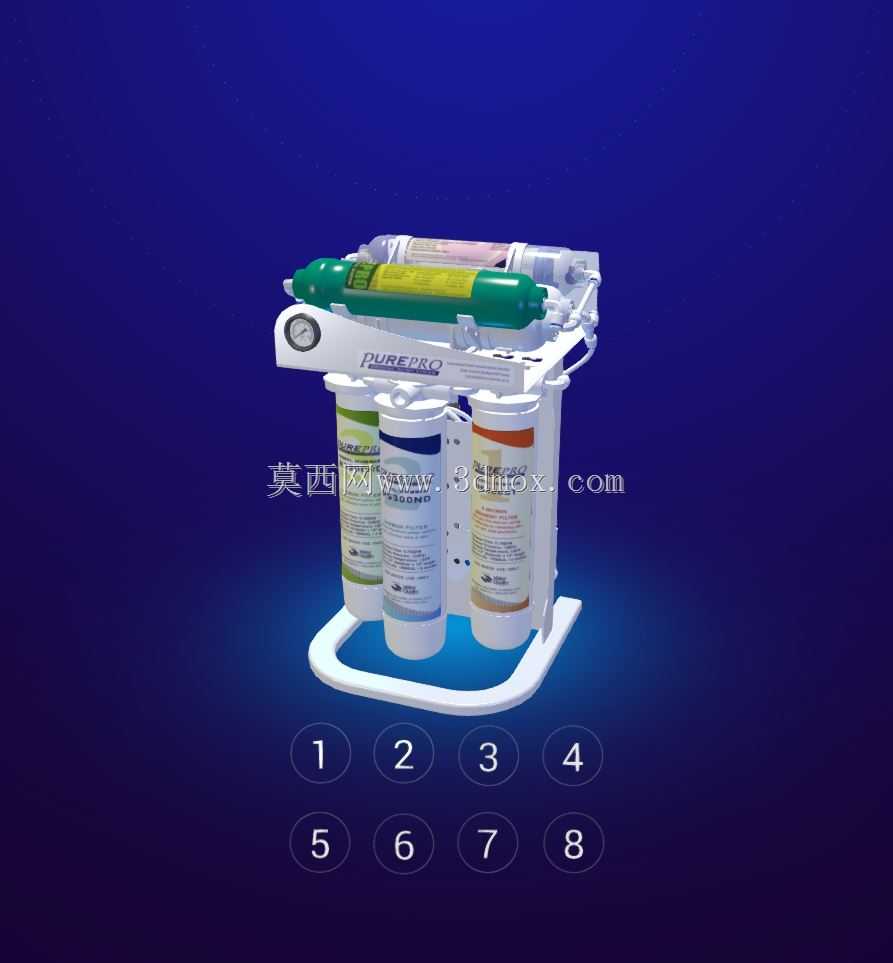

　　这套多级净水机组主要面向家庭厨房、小型办公茶水间、门店饮水点以及对自来水口感和洁净度有要求的末端用水场景。设备的核心作用是把入户自来水中的泥沙、铁锈、胶体、余氯、异味、部分重金属离子和微生物风险逐级拦截，最终在独立龙头处提供可直接饮用的净化水。整机采用挂装与台面放置兼容的支架形式，下部三根立式滤瓶承担预处理和精处理任务，上部横置膜壳及后置滤芯负责深度过滤与口感改善，前端压力表用于观察进水或膜前工作压力，方便判断滤芯堵塞、泵压异常或管路阻力变化。

　　从结构布置看，设计时优先考虑了滤芯更换空间和管路走向。三根滤瓶竖直排列，瓶身通过顶部滤座串联，滤座之间保留均匀间距，既避免瓶体相互干涉，也给扳手旋拧留下操作余量。底部白色承托架将三个滤瓶下部约束在同一圆弧边界内，搬运或挂墙后能够限制瓶体晃动，降低长期振动导致接头松动的概率。上部组件没有简单堆叠，而是沿支架横梁分层固定：反渗透膜壳横向布置，利用水平方向长度容纳膜元件；压力表朝向操作者正面，读数时不需要俯身或侧头；周边快接接头、弯头和限流件按水流顺序排布，使进水管、浓水管、压力管路和净水管在三维空间中尽量分层，减少交叉缠绕。

　　建模时需要重点还原滤瓶、滤座、膜壳、压力表、支架、快接接头和顶部滤芯之间的装配关系。滤瓶属于薄壁回转体加底部圆弧过渡结构，外表面有标签区域和加强筋，瓶口螺纹与滤座旋合，密封依靠内部O形圈完成。若用于结构校核，不能只做外观曲面，应保留瓶口螺纹旋合长度、滤座支撑面、滤芯插入深度以及瓶体与支架的间隙。上部膜壳两端端盖、快接插口和旁通管路尺寸较小，但对整机外观完整性影响明显，接头轴线应与水管走向一致，避免出现渲染模型中常见的管路悬空或接口错位。

　　功能流程上，原水通常先进入下部前置滤芯，由PP棉类滤芯拦截悬浮颗粒，再经过活性炭类滤芯吸附余氯和有机物，降低后续膜元件受到氧化和污堵的风险。经过预处理的水进入增压系统后送入反渗透膜壳，膜片将水流分为净化水与浓缩水两路：净化水向上进入后置滤芯，进一步改善口感后输送至专用龙头；浓缩水则通过限流部件排出，维持膜壳内工作压力并带走被截留物质。压力表的位置应结合实际水路理解，它不是装饰件，而是维护判断的重要界面。压力明显偏低时，可能存在进水不足、前置滤芯堵塞或泵性能衰减；压力持续偏高且产水量下降，则往往提示膜元件污染、废水比异常或后端管路阻力增大。

　　安装边界方面，这类设备虽然外形紧凑，但不能只按产品本体宽度预留空间。三根滤瓶下方需要留出滤芯拆装和接水盘位置，正面要保证滤瓶扳手能够完整旋转，上部膜壳两端也应留有拆卸端盖和抽取膜元件的空间。若采用壁挂方式，支架背板需贴合墙面，固定点应承受满水状态下的重量；滤瓶充水后重心偏下，螺钉位置不能过于靠近背板边缘。若放置在橱柜内部，还要考虑周边软管弯曲半径，快接管路不宜强行折成死角，否则会造成流量下降和接头应力集中。设备前方应便于观察压力表，顶部滤芯和阀门位置不应被橱柜横梁压住。

　　外形设计上，白色支架与透明或半透明滤瓶形成清晰的功能分区，彩色标签环用于区分不同滤芯等级，维护人员可快速识别预处理、精密过滤和后置改善模块。圆弧底托把多个分立元件统一在稳定轮廓内，既减少尖锐边角，也适合家庭环境使用。三维设计阶段应把整机作为管路装配体处理，而不是单纯摆放几个滤芯模型：各接口的同轴度、软管最小弯曲半径、滤芯更换行程、压力表可视角度和支架承托面都需要检查。对于从事水处理设备结构设计的人来说，该模型可用于演示多级过滤流程、校核橱柜安装空间、规划售后维护动作，也可以作为同类商用小型纯水设备模块化布置的参考。
