可折叠南美手冲咖啡滴滤支架

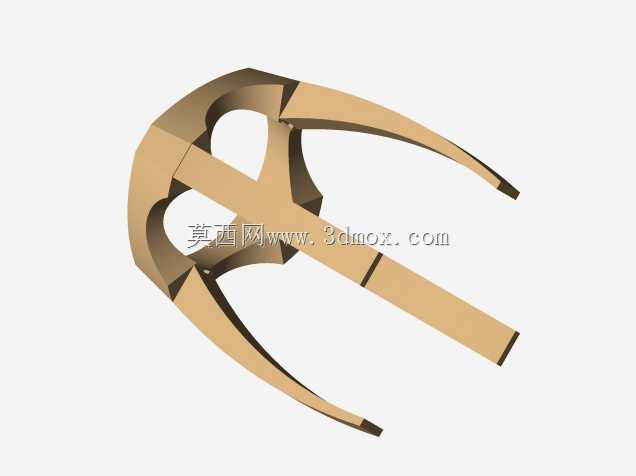

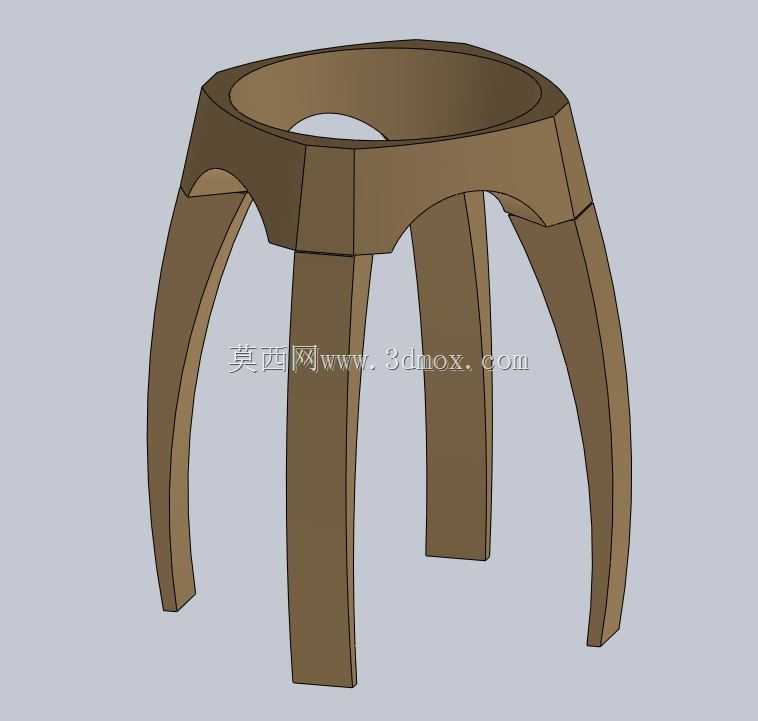

　　这套滴滤支架的结构核心，是围绕传统南美手冲咖啡过滤场景重构的可折叠支撑环。现场使用时，四组弧形支撑臂向外展开，围合出中部圆形承托区，滤布或滤纸铺放在环内，咖啡粉层置于过滤介质上，热水缓慢穿过后直接滴入下方杯具；收纳状态下各臂沿铰接位旋转收拢，整体压平为接近餐盘厚度的扁平件，便于户外出摊、露营携带或吧台抽屉存放。

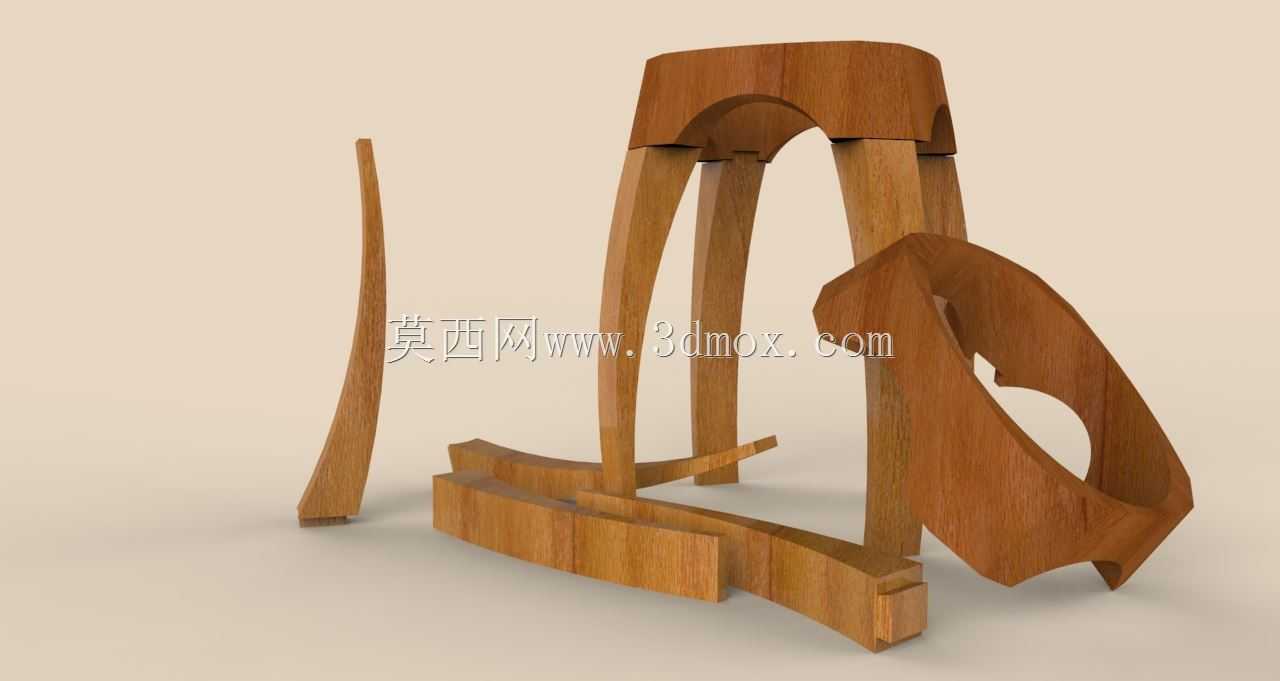

　　从受力路径看，中部圆环承担滤材、湿粉与注水载荷，载荷通过四条渐变截面的弧形梁传递到外侧矩形边框。边框并非封闭整圈，而是由四段独立长条组成，每段两端通过凸台卡槽与相邻支撑臂形成铰接配合：展开时卡槽侧壁抵住臂根，限制其继续下翻，把竖向载荷转化为梁的弯曲与边框的轴向拉压；折叠时臂体绕卡轴旋转，与边框叠合，消除立体高度。建模时需重点控制铰接间隙，过大会导致展开后支撑面晃动、滤层倾斜造成水流偏流，过小则打印后材料膨胀抱死，无法顺畅翻折。

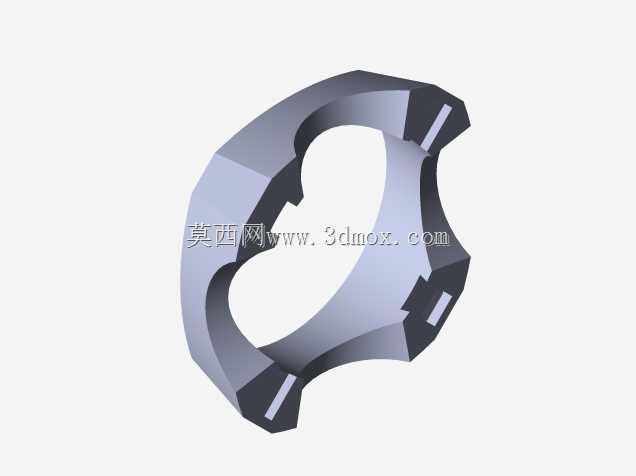

　　支撑臂与圆环衔接处设置了内凹卡位，展开后卡位端面与环体侧壁贴合，形成角度自锁，避免注水冲击下臂体意外回弹。臂身采用变厚度设计，靠近环体根部截面加厚以抵抗弯矩，向边框延伸段逐渐收窄，在保证刚性的同时减轻整体重量。外边框长条边缘做了小倒角，既消除打印层纹的锐边，也减少折叠转动时的干涉摩擦。

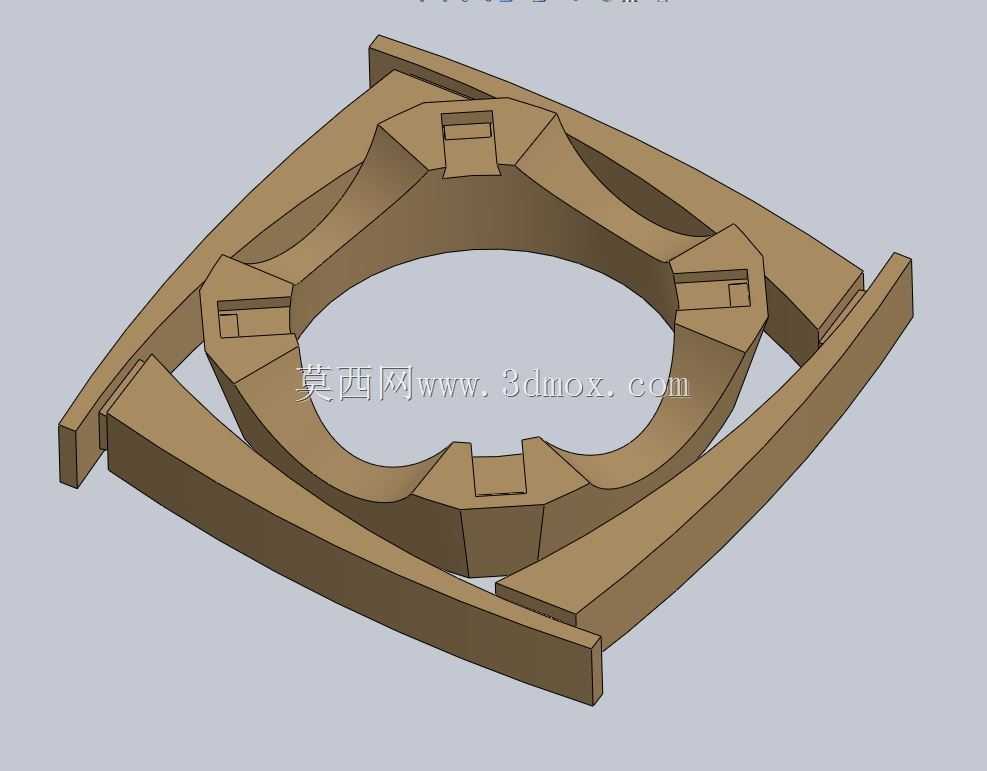

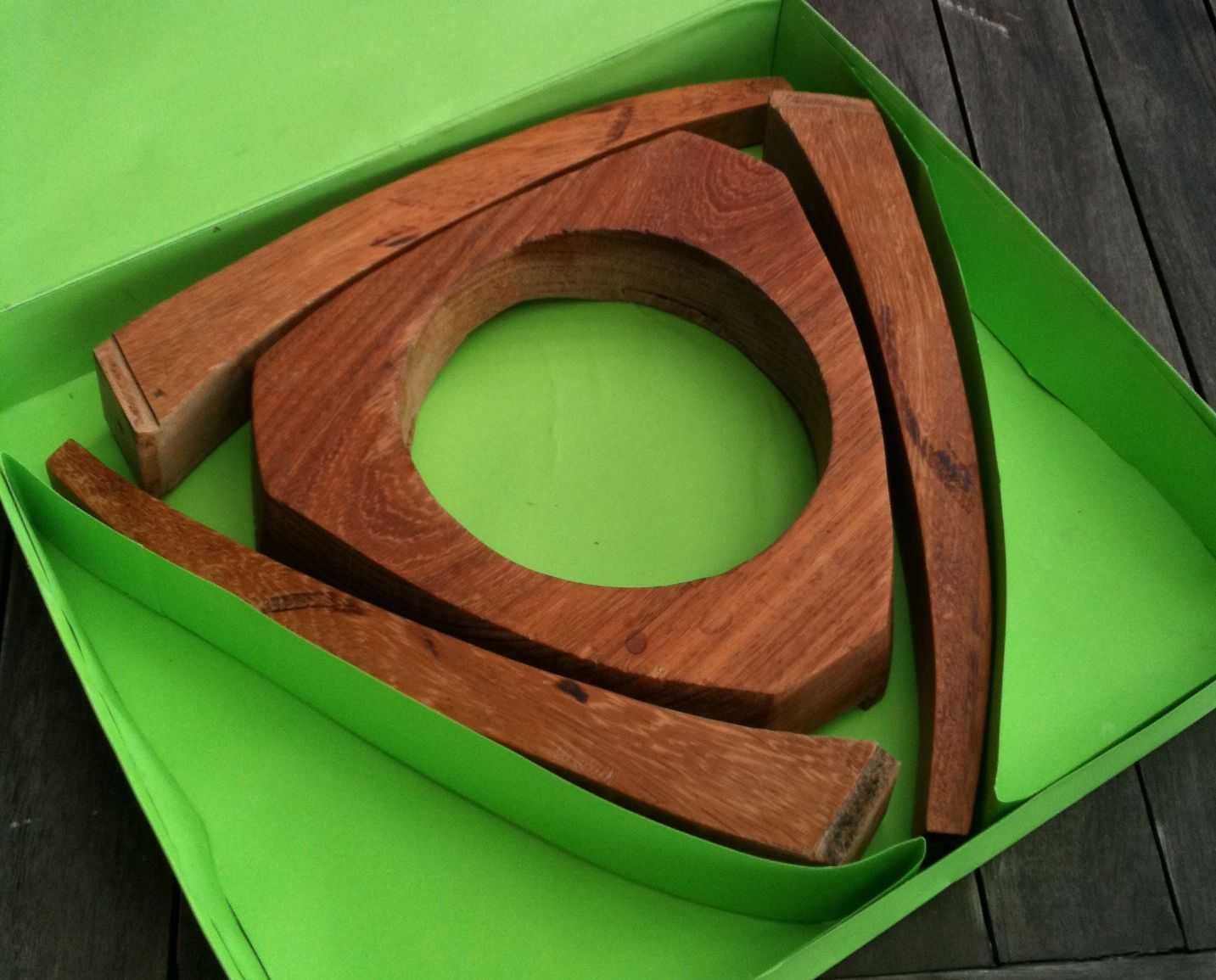

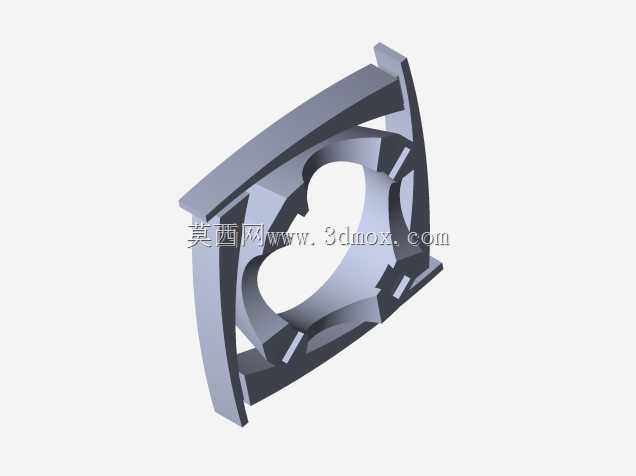

　　安装边界方面，展开后外轮廓为近似方形的框架，中部镂空圆直径适配常规手冲滤杯的铺布范围，框架下方净空需保证杯口与滤布出液口留有足够滴落高度，避免咖啡液反溅浸泡滤层。收拢后整体厚度仅为臂体与边框两层叠加尺寸，平面占用面积与展开外框一致，堆叠存放时多件可平整码放。针对3D打印工艺，所有铰接轴与卡槽均按熔融沉积成型的公差特性预留补偿量，水平摆放打印可让层纹方向与臂体主要受弯方向匹配，提升结构抗折寿命；表面无复杂悬垂结构，无需大量支撑即可成型，后期仅需清理卡槽内少量支撑残留即可直接装配使用。

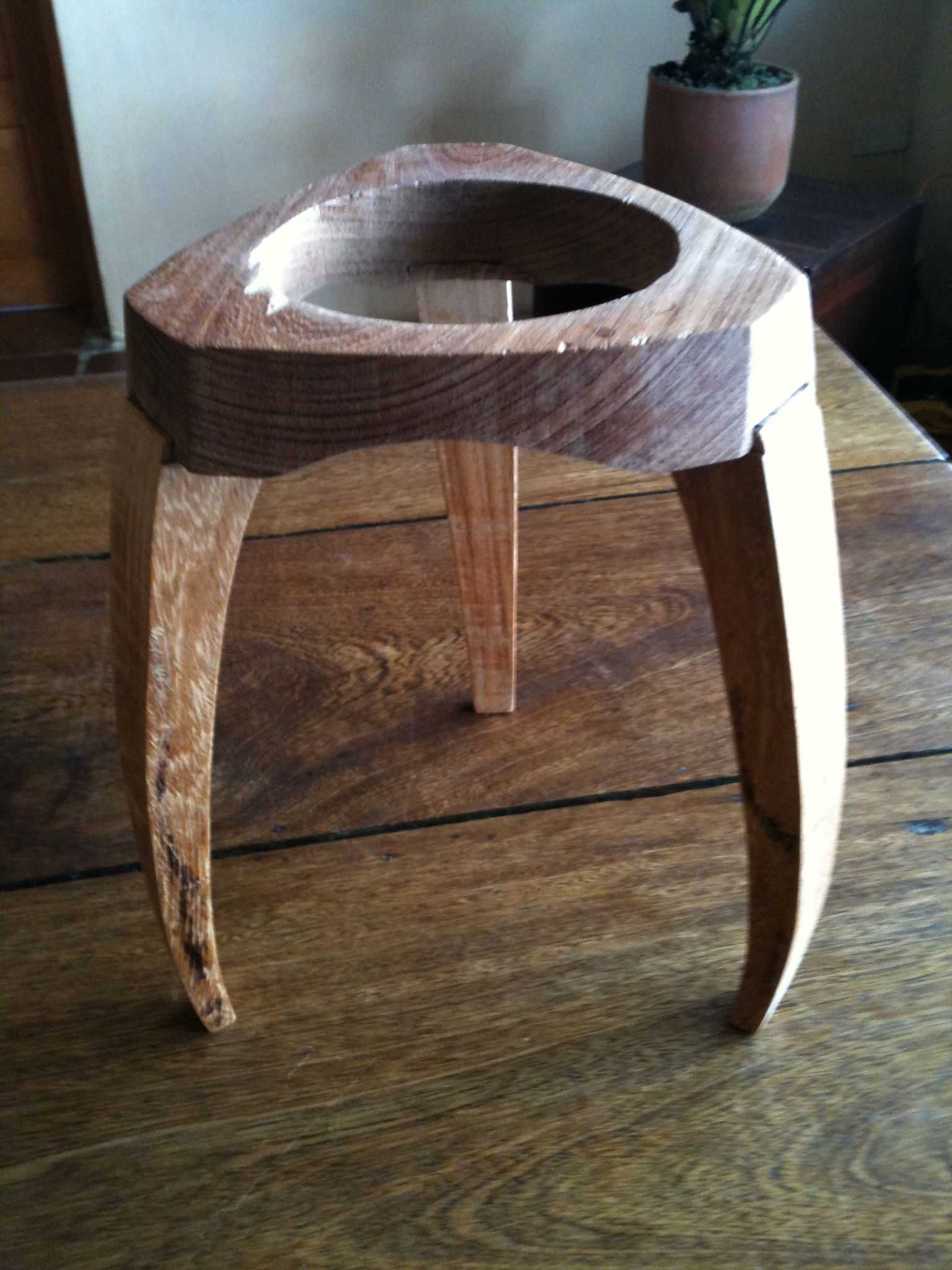

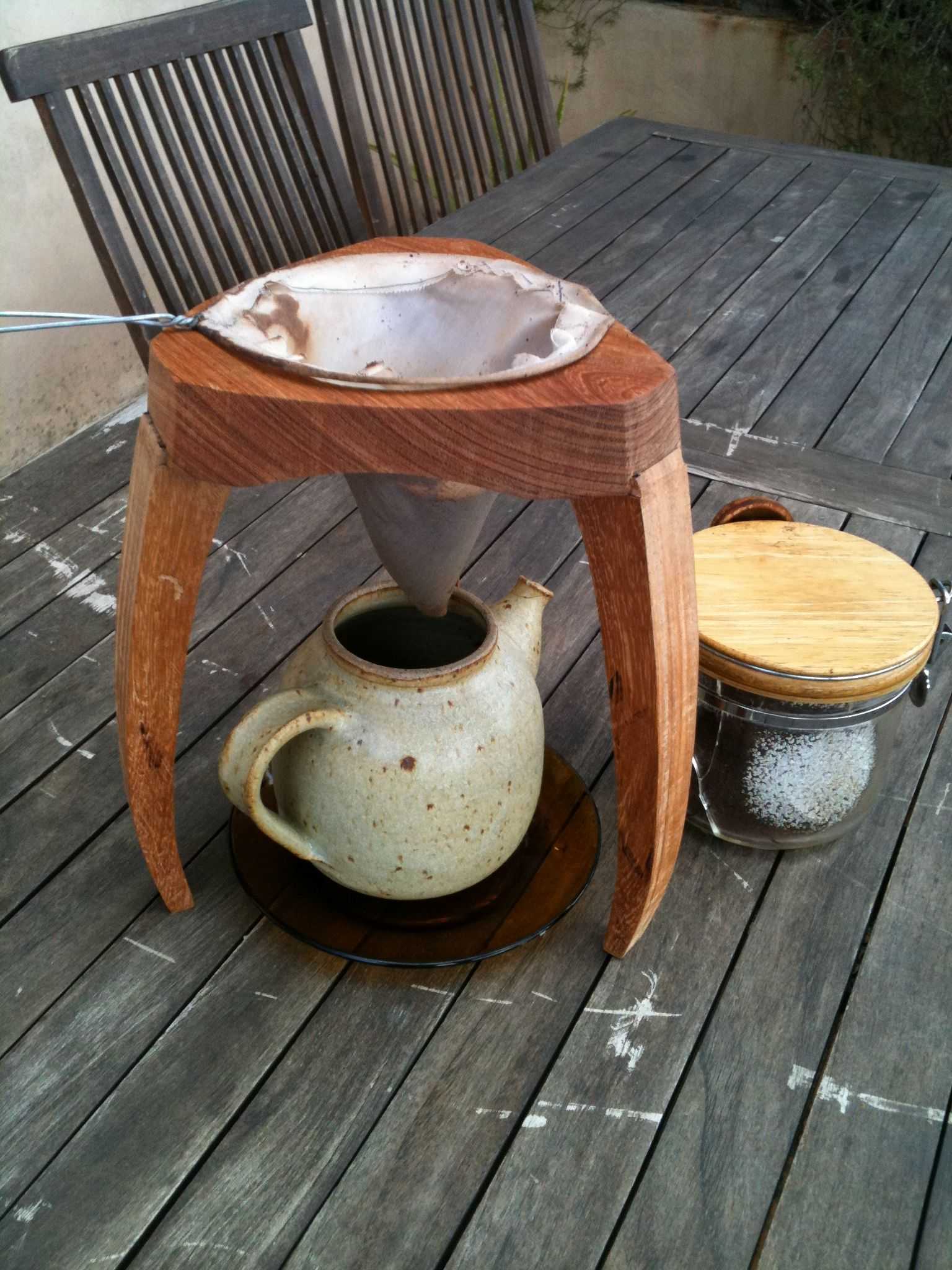

　　实际应用中，该支架替代了传统一体式木质滴滤架，既保留了南美传统铺布过滤的冲泡习惯，又通过折叠结构解决了实木架体积大、不便携的问题，适配家庭手冲、户外咖啡服务、小型市集摊位等多种场景。
