旋装式机油过滤总成滤芯壳体结构

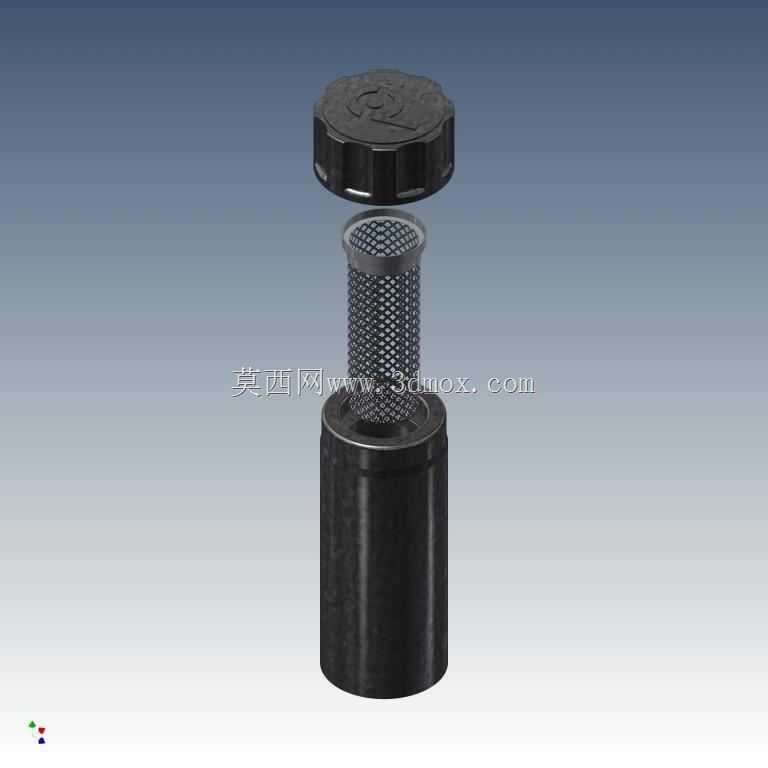

　　这套结构对应润滑回路中常见的旋装式机油过滤部件，整体由带防滑棱的旋紧端盖、筒状滤网芯、承压外壳以及底部容纳腔组成，建模时把各零件按装配关系拆开表达，能够清楚看到滤芯在壳体内的定位方式、介质通流路径以及端盖与壳体的配合边界。现场使用中，这类部件多布置在内燃机油底壳附近、液压站回油侧或者小型润滑油站的出口管段，作用是把润滑油中携带的金属磨屑、橡胶颗粒、积碳碎屑和混入的粉尘拦截在滤材外侧，避免杂质进入轴瓦、齿轮啮合面、泵体配合间隙等敏感部位。

　　从结构思路上看，外壳采用深拉深圆筒形态，侧壁承担工作油压下的环向张力，底部做封闭圆弧过渡，减少直角区域在脉冲油压下的应力集中；上端开口预留与端盖配合的止口，端盖外缘布置多道径向防滑棱，方便人工借助链条扳手或者皮带扳手施加拧紧力矩，棱边高度和间距按照手工握持施力的习惯设置，既不会过于尖锐硌伤手套，也能在沾油状态下提供足够摩擦力。端盖顶面压制标识区域，可用于标注流向、更换周期或者厂家代号，装配后朝外露出，巡检时不用拆件就能识别规格。

　　滤网部分采用带密集冲孔的薄壁支撑筒外加编织网层的组合形式，支撑筒承担压差作用下的径向刚度，网层负责实际颗粒拦截。模型中滤网段的网孔按规则阵列排布，孔距均匀、端面平齐，上端设置限位翻边，装入壳体后落在内部台阶上，下端与壳体底部保持一定沉渣空间。润滑油从滤芯外侧或者内侧按既定流向穿过滤网，杂质被截留在迎流侧，清洁油液汇入中心通道后送出；长期运行后沉积的杂质落入底部容尘区，不会立即堵塞全部有效过滤面积，这也是筒式过滤器延长维护间隔的常用设计手法。

　　安装边界方面，圆筒主体外径决定了整机在机架上所需的最小开孔和避让空间，端盖外径略大于筒体，拆装时需要在上方预留端盖旋出的直线距离以及扳手回转空间；壳体高度方向既要容纳滤网有效长度，又要在底部保留沉渣容积，选型时不能只看接口螺纹，还要核对机组旁是否有足够的竖向空间。若布置在发动机舱内，还需远离高温排气支管，防止橡胶密封件过早老化；若用于液压站回油管路，则应关注壳体承压等级和回油背压，避免薄壁筒在持续脉动载荷下产生疲劳裂纹。

　　建模处理上，各配合面保留了真实装配间隙：端盖与壳体之间的密封面做成平整环带，便于叠加橡胶密封圈；滤网支撑筒与壳体同轴布置，防止偏装后出现旁通缝隙；防滑棱、网孔、底部圆角等细节均按实体特征构建，而不是贴图示意，因此可直接用于剖切展示、装配干涉检查以及维护工艺说明。结构工程师在类似项目中复用该模型时，可沿三条线调整：一是按目标流量改变滤网有效面积和筒体直径，二是按管路压力调整壳壁厚度与端盖加强形式，三是按安装空间调整筒体高度并重新校核容尘量。对于教学或方案评审场景，拆开的爆炸状态也能直观说明油液穿网、杂质沉积、端盖密封和旋装拆卸的完整逻辑。
