腋下双拐辅助助行康复辅具结构

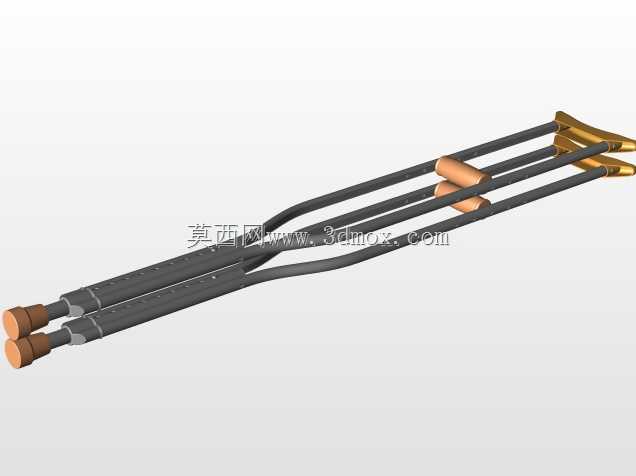

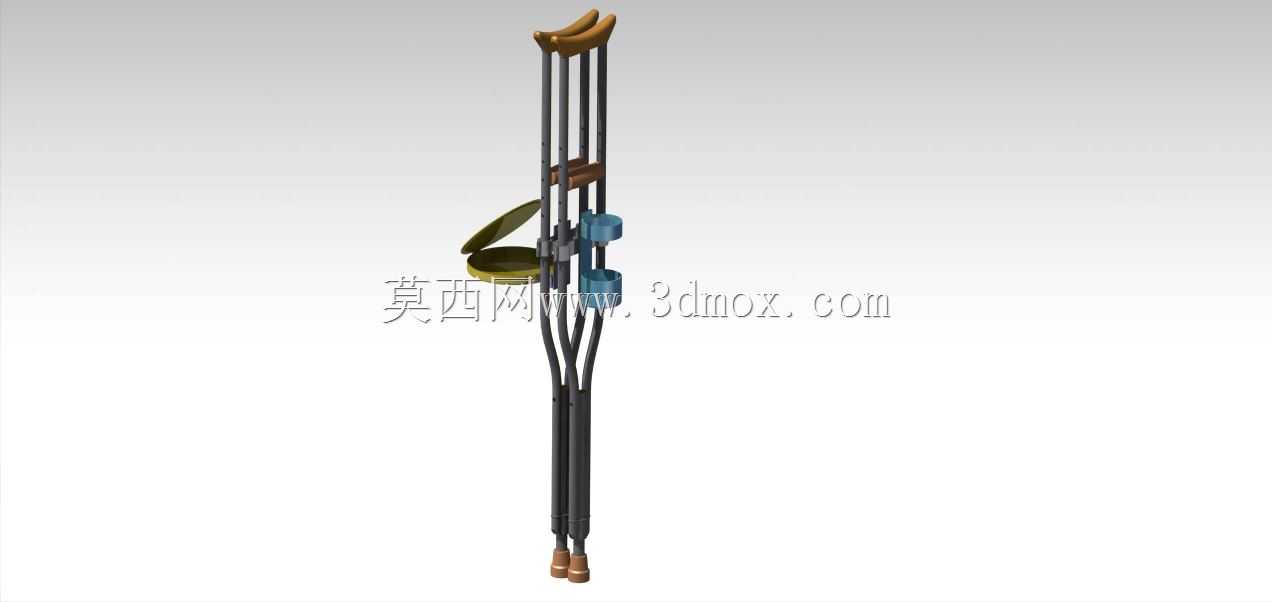

　　这套三维结构围绕腋下双拐的日常助行使用场景展开，主体由两根并行支撑立柱、腋下承托软垫、手握持手柄、杯状附件以及端部圆形收纳件构成，适合在康复训练、家庭照护、门诊检查、养老机构和短时行动不便人群的室内外通行中承担体重分担与步态稳定作用。建模时没有把拐杖简单处理成单根杆件，而是将左右支撑、握持区域、附件安装和末端接触关系分别表达，便于后续校核人机姿态、装配干涉和附件扩展。

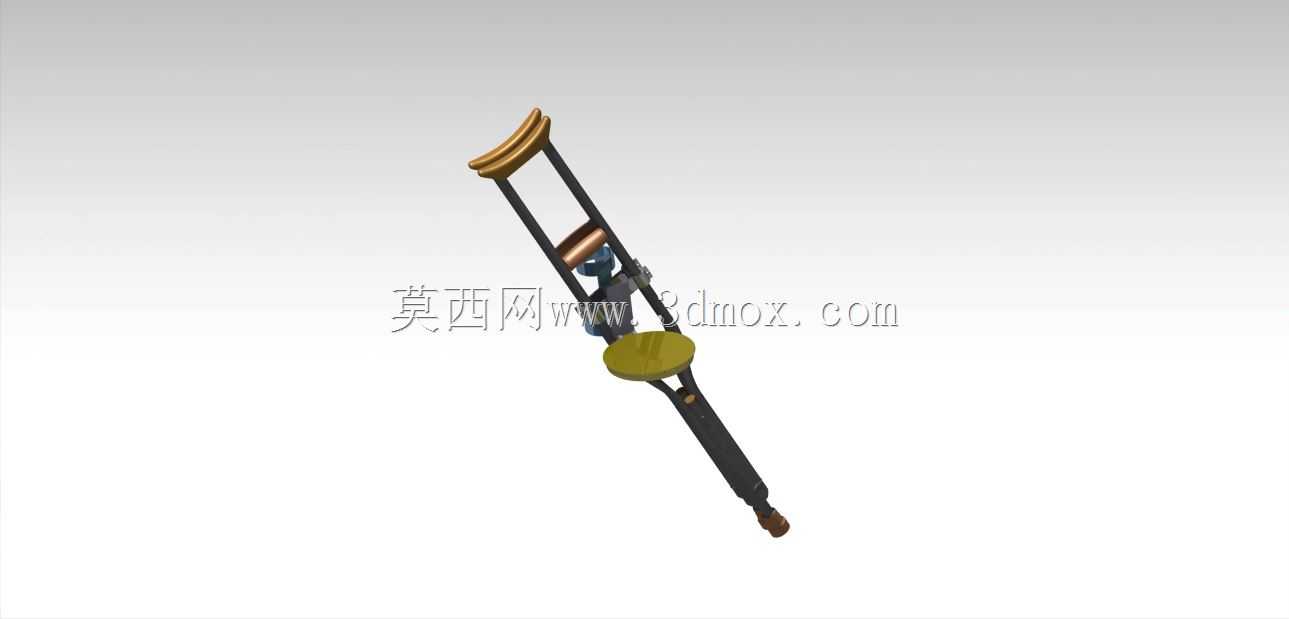

　　从受力路径看，使用者腋下或肋侧将部分体重传递到上部承托件，力沿两根竖向管柱向下传导，手部再通过中部握持手柄补充控制方向和平衡。双立柱布局相较单杆结构具有更宽的侧向支撑边界，转弯、起身、落座时能够降低左右晃动；立柱之间保留的空隙也为卡扣、绑带、调节套和附件支架提供安装位置。图中棕色承托件采用贴合人体腋下轮廓的曲面形态，边缘做圆润过渡，避免局部压痕；手柄位置位于承托件下方，握持时肘部可自然弯曲，手腕不需要过度翻转。

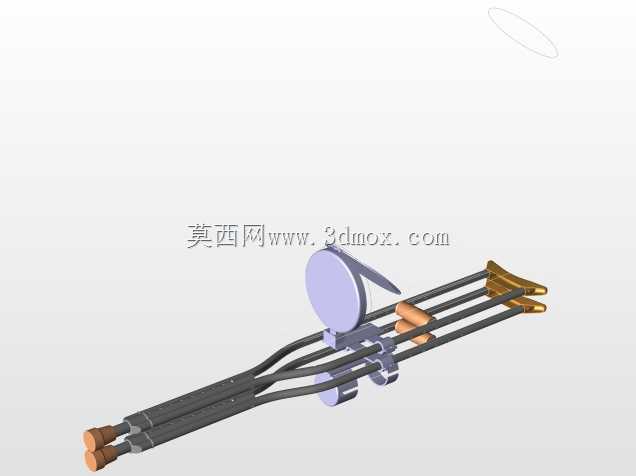

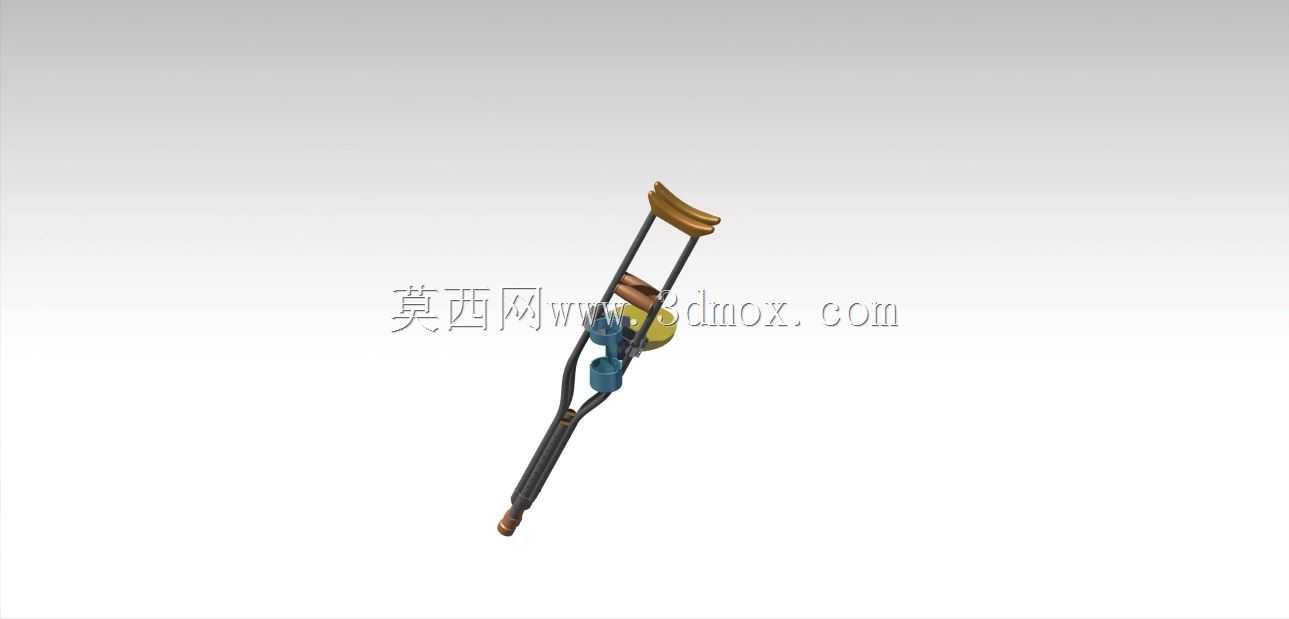

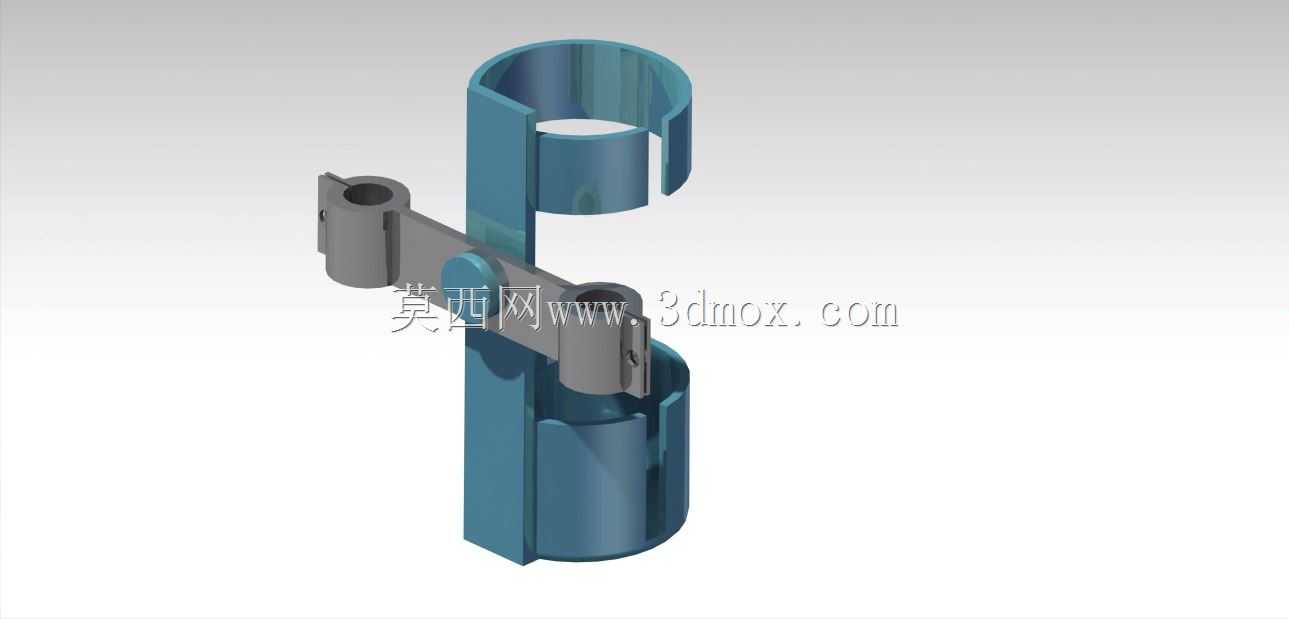

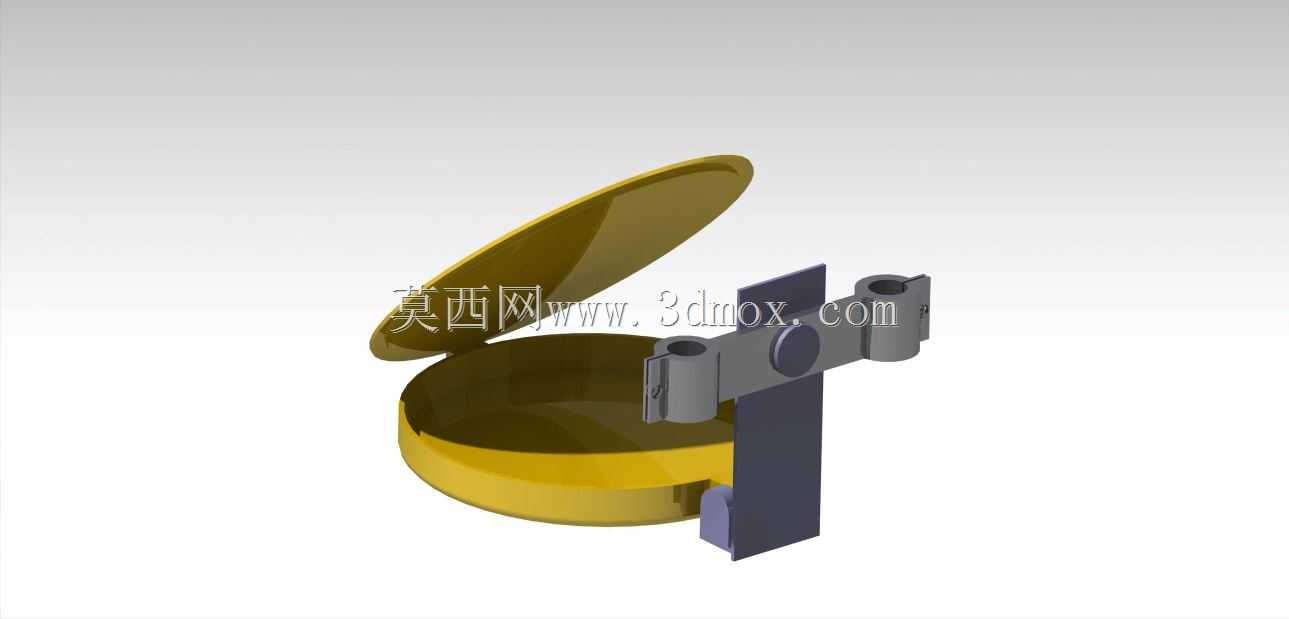

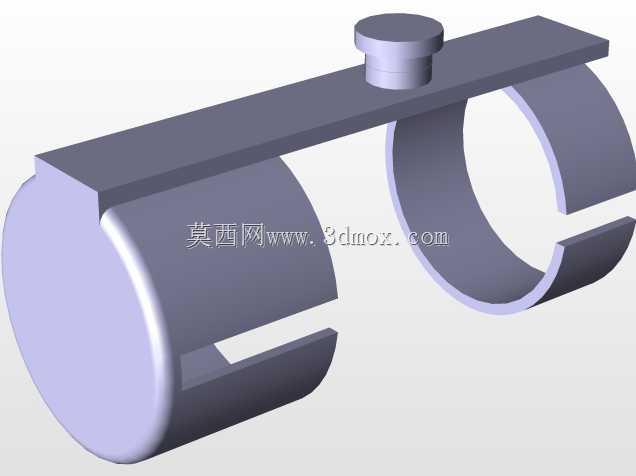

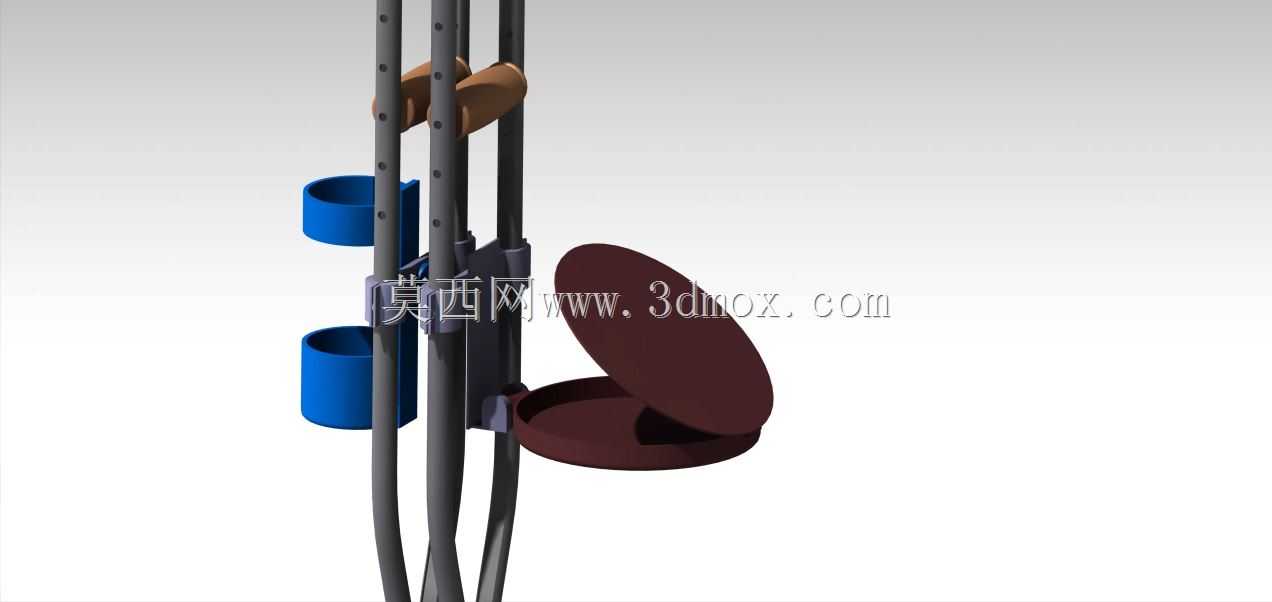

　　蓝色杯状附件布置在立柱前侧，属于助行过程中的携载扩展结构，可用于放置水杯、小件随身物品或护理用具。它通过环抱式固定座与管柱连接，固定座需要兼顾抱紧力与拆装便利性，若进入详细设计，可在接触面上增加防滑衬套，使附件在拐杖落地冲击时不发生旋转或下滑。端部圆形开合件类似浅盘与盖板组合，可作为临时置物、小物件收纳或防护端盖的结构表达；其铰接位置靠近支撑柱下部，打开角度和闭合后的外轮廓都需要检查，避免行走时碰到鞋尖、裤腿或地面障碍。

　　外形尺寸方面，腋下拐杖的总高度应覆盖地面到腋下支撑区的调节范围，立柱管径、壁厚和节间连接强度决定承重等级。实际产品开发中，高度调节通常通过内管伸缩、弹销孔位或锁紧套实现，模型中竖向杆件的分段关系为这些机构预留了表达空间。安装边界主要集中在三处：一是腋下软垫与立柱顶端的连接宽度，不能超出肩部自然支撑范围；二是手柄横向伸出量，既要保证手掌完全握住，也不能在摆臂时与身体冲突；三是下部附件和橡胶脚垫的投影范围，行走落地时两脚与拐杖尖端应形成稳定三角支撑，附件外缘不应越过安全扫掠空间。

　　设计思路上，助行辅具不能只追求静态承重，还要考虑反复落地冲击、侧向扶持、紧急制动和使用者疲劳。脚垫区域应采用高摩擦弹性材料，底端直径略大于管柱，以增大接地面积；立柱材料可选用轻质金属或高强度复合管，在保证抗弯刚度的同时降低持续携带负担。握持手柄需要根据手掌宽度确定截面，过圆会旋转，过方会压手，较合理的方式是采用略带椭圆截面的软质包覆件。腋下承托则应分散压力，不能让硬质骨架直接接触身体。

　　在三维建模过程中，管柱中心线、附件夹持轴线和手柄对称面需要保持明确的基准关系。左右两根拐杖虽然结构相似，但用于产品展示时可按成对状态布置，检查并排行进时的间距、杯件朝向和收纳件开合轨迹。对于结构工程师而言，该模型的价值不在于复杂曲面，而在于把人体支撑、管件连接、附件扩展和地面接触这些实际使用环节放到同一装配中判断；后续若进入工程细化，可继续加入伸缩锁止、脚垫磨损补偿、软垫压缩量和管件焊接或装配公差，使助行器具在安全性、舒适性和维护便利性之间取得平衡。
