家用影音红外遥控器手持结构造型

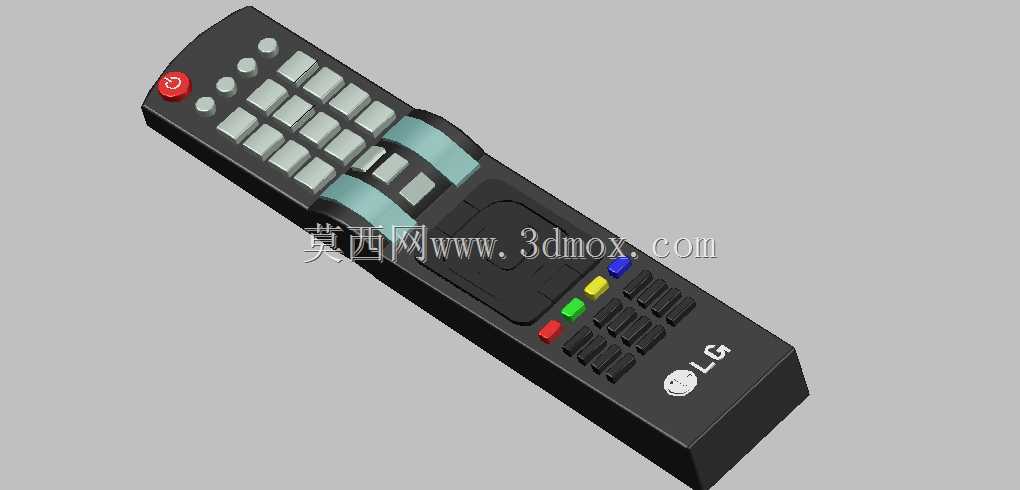

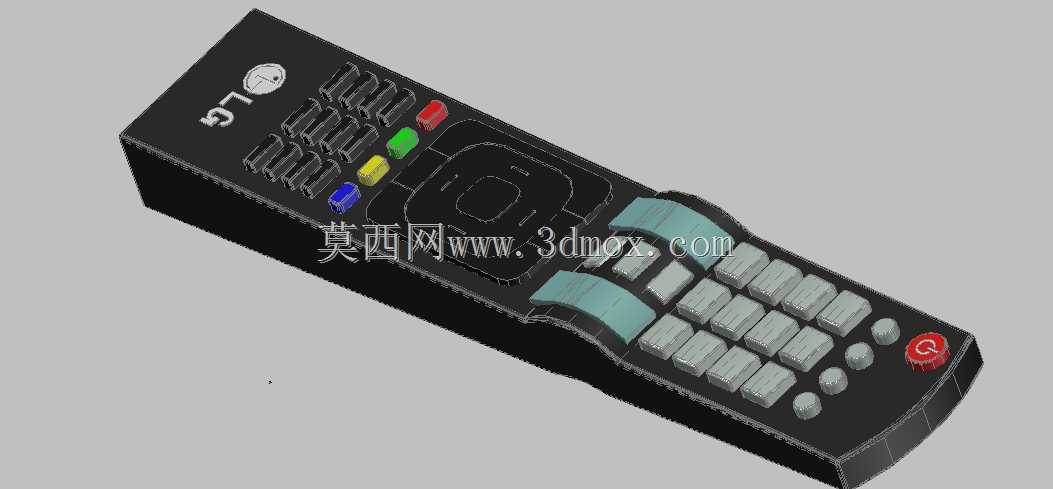

　　该作品围绕客厅影音设备的手持控制需求展开，主体为长条形黑色遥控器，前端布置红外发射窗口，握持端按人手自然持握曲线收窄，整体轮廓兼顾桌面放置稳定性与单手操作范围。建模时先依据实物测绘确定总长、宽度和厚度关系，再将上壳曲面、按键分区、端部圆角和背部电池仓边界逐层还原，使外观件在视觉上呈现注塑壳体的连续过渡，而不是简单的方块堆叠。

　　按键区域按照使用频率进行层级划分。靠近拇指自然停留位置设置数字键区，按键采用矩阵排列，键与键之间保留均匀间隙，便于盲按时通过触感区分位置；中上部集中布置方向导航、确认及功能选择键，周围以略微下沉的面板形成操作边界；彩色功能键沿侧边分布，红色电源键置于端部并通过颜色和凸起高度与普通按键区分，降低误触概率。模型中对每颗按键的顶面弧度、侧壁拔模斜度和排布间距均有体现，能够为后续按键手感评估、硅胶导垫设计或外壳开孔提供参考。

　　从实际使用场景看，这类遥控器主要服务于电视、机顶盒及家庭影院设备，用户在坐姿状态下完成频道切换、音量调节、菜单选择和快捷功能调用。因此外形不能只追求平直规整，还需要考虑拇指扫过范围、食指承托位置以及整机重心。作品在机身两侧加入浅弧形收腰，使手掌较窄的用户也能稳定夹持；前端略宽，便于布置发射管和指示灯；后端厚度控制在适合长时间握持的范围内，避免电池装入后尾部过重。底面电池盖与壳体保持平齐，边缘预留分型线位置，能够反映常见上下壳扣合与螺钉固定的装配逻辑。

　　结构设计上，前面板以深色哑光面为基础，按键采用浅灰、蓝绿及红黄绿等颜色区分功能群组。色彩并非装饰性堆砌，而是帮助用户在弱光环境下快速识别电源、输入选择和多媒体快捷键。导航区周围的轮廓线将高频操作区与数字区隔开，既增强外观层次，也能在模具拆分时作为上壳表面特征处理。端部红色按键单独形成醒目的操作端点，其周围保留足够安全边距，避免用户握持时手掌根部压触。

　　安装边界方面，模型重点表达了外部尺寸与内部元件的大致容纳关系：长条内腔需要容纳PCB板、红外发射头、按键碳粒或硅胶按键、电池仓及连接弹片。上壳按键孔位与内部电路板开关位置应一一对应，按键行程区不能与壳体筋位干涉；前端发射窗需留出红外信号透过区域，窗口角度要保证用户朝向电视时信号覆盖接收头；电池仓位于握持段下方，仓盖拆卸方向和卡扣位置不能影响背部贴手曲面。若进入深化设计，可在该外观基础上继续补充上下壳止口、螺丝柱、扣位、电池弹片固定槽和PCB限位筋，从而把测绘造型转化为可投产的结构件。

　　对于三维建模从业者而言，该案例的价值在于训练小型手持消费电子产品的曲面控制与按键阵列处理。机身虽然尺寸不大，但涉及多材质外观、密集按键、人机握持曲面、端部发射窗和电池仓等多个结构要素。建模过程中需要反复检查按键顶面与外壳曲面的贴合关系，保证所有按钮高度一致、间隙均匀；同时控制圆角半径在相邻特征间连续过渡，避免出现曲面褶皱或拔模方向混乱。完成后的模型可用于外观评审、装配干涉检查、按键布局验证以及注塑外壳前期方案沟通。
