乘用车舱内气流场仿真分析数模

　　这套三维数模围绕乘用车外部绕流与乘员舱周边气流组织展开，把整车简化几何、计算域边界、速度迹线和粒子示踪结果整合在同一可视化场景中，适合在前期造型评审、热管理预研和风噪机理讨论时作为直观沟通载体。工程现场经常遇到的问题是，造型部门关注曲面光影和比例，底盘部门关注离地间隙与部件布置，热管理部门关注冷凝器、散热器、制动盘周围的气流走向，而纯文字报告很难把各区域的流速差异讲清楚。该模型用透明计算域包裹车体，沿流向布置连续迹线，能够把车头滞止、车顶上洗、车底抽吸、尾部涡脱等现象同时呈现，减少跨专业沟通中的理解偏差。

　　几何处理上，车体保留了影响主流场的关键特征：前挡风玻璃大倾角、A柱过渡曲面、车顶弧线、侧窗凹陷、轮拱轮廓以及车尾截断形态。后视镜、雨刮、门缝、轮毂辐条这类细小结构在早期外气动分析中可按目标精度取舍，若重点是整车阻力趋势，可将其简化为光滑包络；若重点是风噪源识别，则需要恢复镜壳与三角区的台阶、缝隙和旋转件特征。数模中的计算域采用长方体边界，车体前方预留足够来流发展段，后方留出尾流恢复长度，侧向和顶部距离也需避免壁面约束压缩流管，否则仿真得到的压差阻力会偏离真实道路工况。

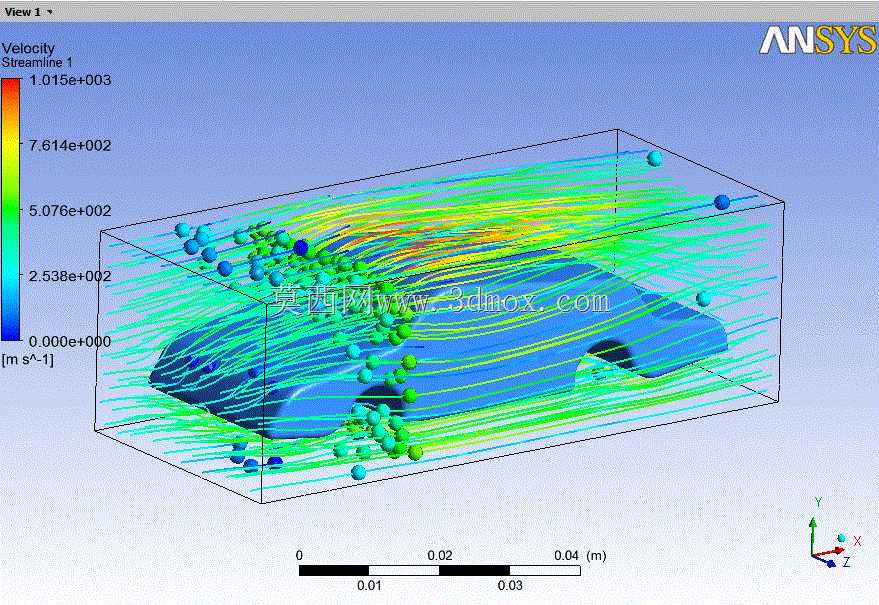

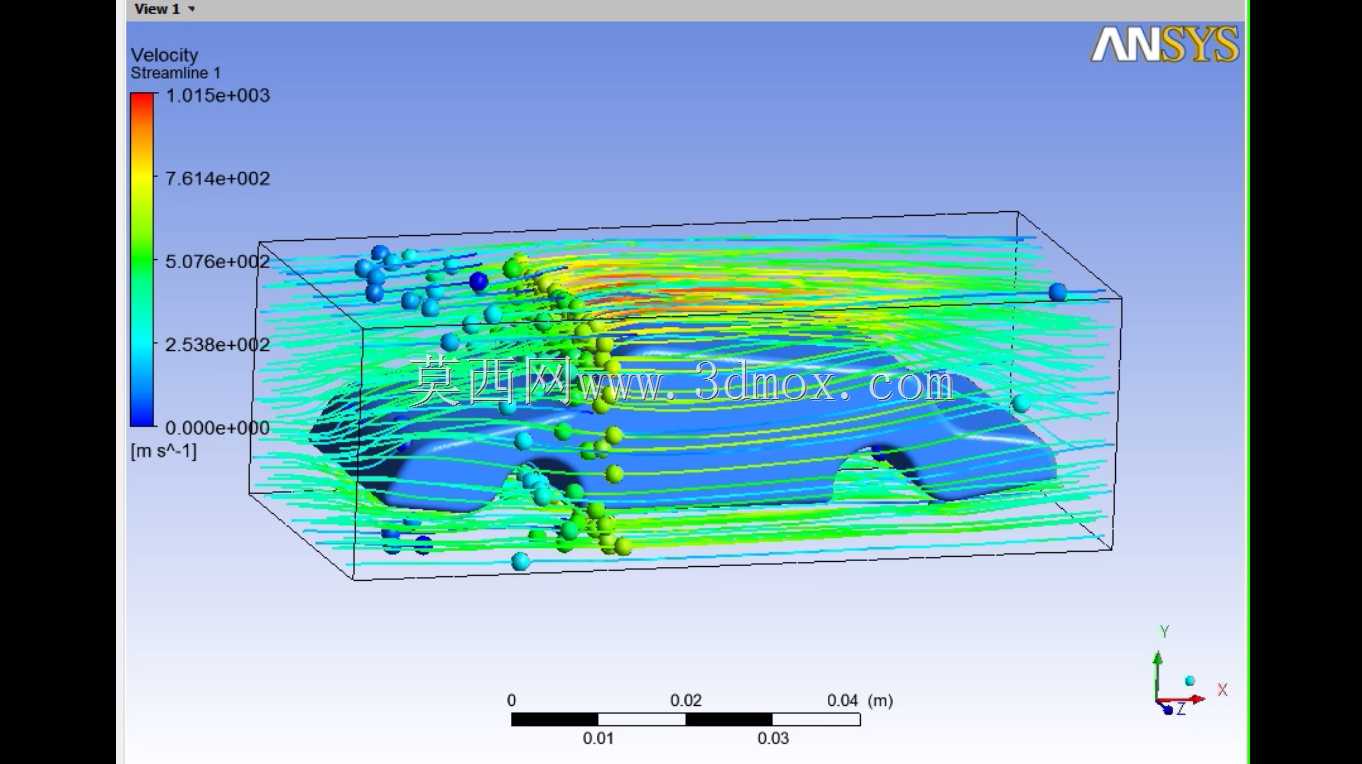

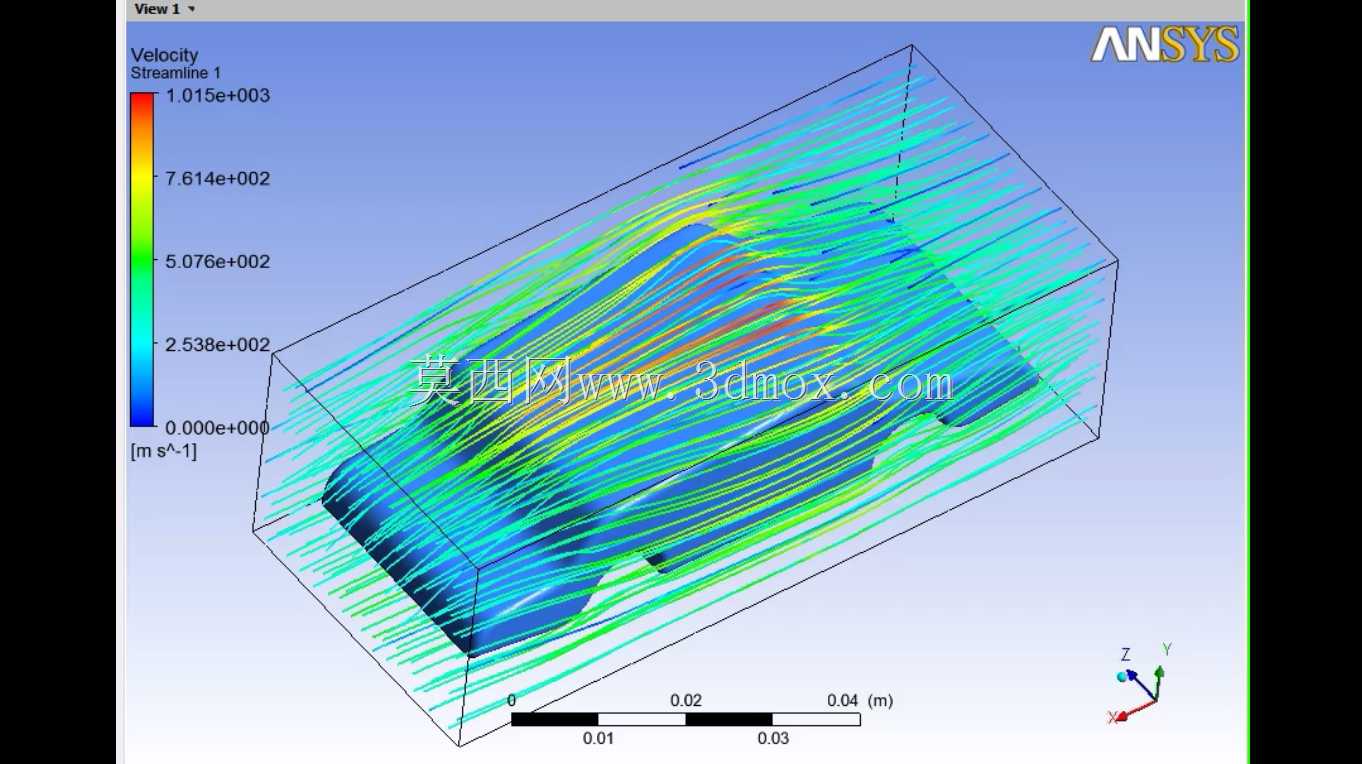

　　从迹线颜色分布可以看出，高速区集中在车头上方、车顶前缘和车侧加速通道，颜色偏暖代表流速较高；车底近地面、尾迹区和车体背面存在明显低速回流，颜色偏冷。前保下方的气流若未经导流板整理，会直接冲入底盘凹凸区域，在副车架、悬架摆臂、传动轴附近形成分离和横向窜流，既增加底盘阻力，也会降低扩散器的抽气效率。设计时通常配合前唇、下护板、侧裙和后轮扰流件，把车底气流约束成近似二维通道，使气流在车尾有序导出。尾箱盖上方的小鸭尾或后扰流板并非单纯装饰件，其角度、长度和落差会改变后窗下方剪切层的卷起位置，进而影响尾涡中心高度和背压恢复。

　　乘员舱相关的气动问题不能只看外表面。空调新风入口通常布置在雨刮盖板附近，该处处于前挡风玻璃底部滞止区，压力相对稳定，适合取入外界空气；但如果排水板、格栅叶片和密封结构设计不当，高速行驶时会在入口附近产生脉动压力，通过 HVAC 进风管路传递为轰鸣。舱内气流组织还要兼顾除霜除雾、面部吹风、脚部采暖和后排送风量分配，风道截面突变、风门密封间隙、冷凝水排水路径都会改变阻力曲线。该仿真场景虽以整车外部流线为主，但在工程联动中可进一步延伸到舱内体网格，把外气动压力边界与空调系统流量边界耦合，评估开窗行驶、天窗翘起、外循环进风等工况下的舒适性。

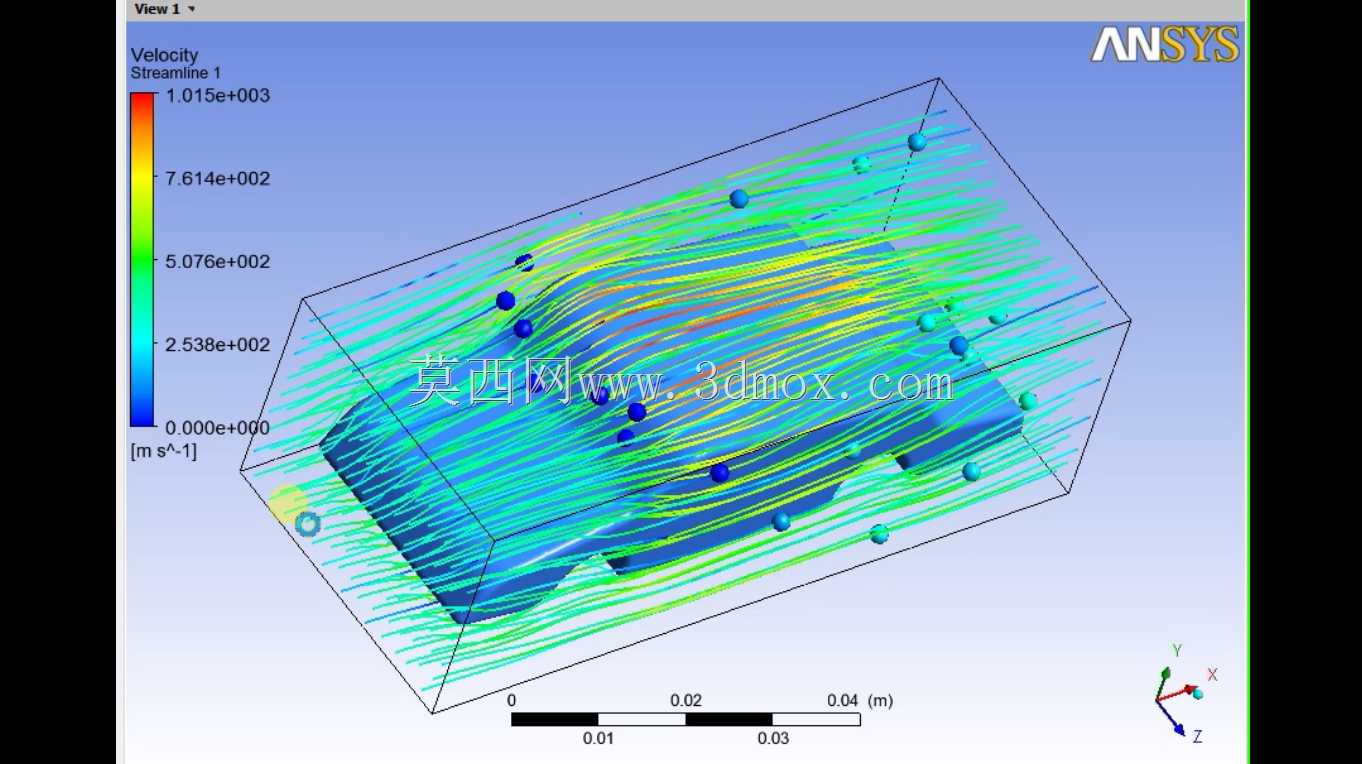

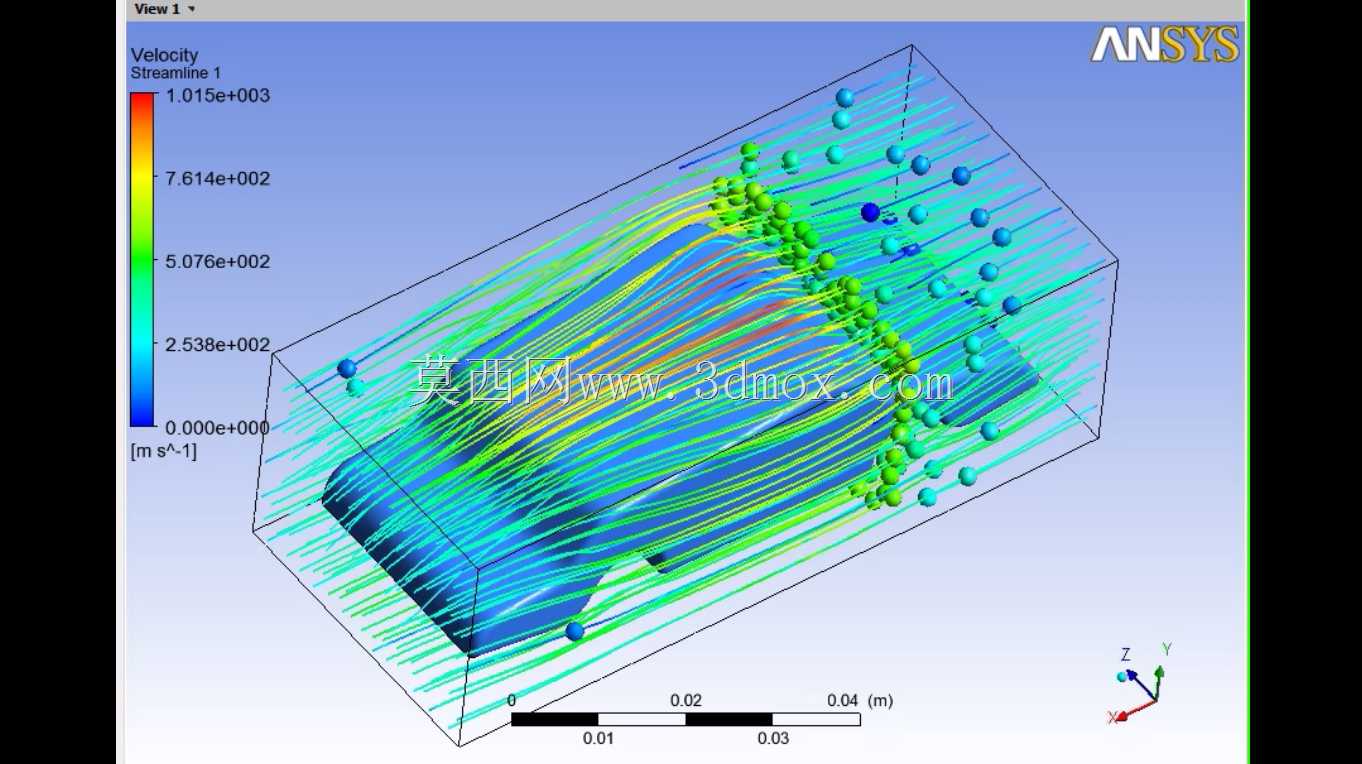

　　尺寸边界方面，图中比例尺显示计算域以米为单位，车体长度处于常规乘用车量级，建模时应先锁定轴距、轮距、车高、离地间隙和前悬后悬，再围绕硬点构建外表面。轮胎接地区域、风洞地板或虚拟地面边界需要保持一致，若地面设置为无滑移壁面，应考虑边界层厚度对车底流量的影响；若采用移动地面和旋转轮胎，则更接近实车风洞试验。粒子示踪点可用于观察沙尘、雨水或路面积水的抛射轨迹，对进气口防污、前风挡污染、制动盘冷却和后视野清洁都有参考价值。

　　在结构设计落地时，气动结论需要与造型、总布置和制造约束反复折中。过低的前唇能改善分流，但会影响坡道接近角；过厚的侧裙可阻挡横向气流，却会降低维修便利性；尾部大扰流板能推迟分离，也会增加重量、成本和后门开闭载荷。三维模型的价值不在于给出单一漂亮流线，而在于把这些矛盾放到统一空间中检查：哪些曲面需要保曲率，哪些区域可以增加导流特征，哪些密封件必须在数模中断面控制，哪些试验件需要预留传感器安装位。通过流场迹线与车体几何的叠加，设计者可以在开模前较早识别分离区、滞止区和噪声敏感区，使后续 CFD 复核、风洞试验和道路验证更有针对性。
