医用植入级膝关节垫片三维结构设计

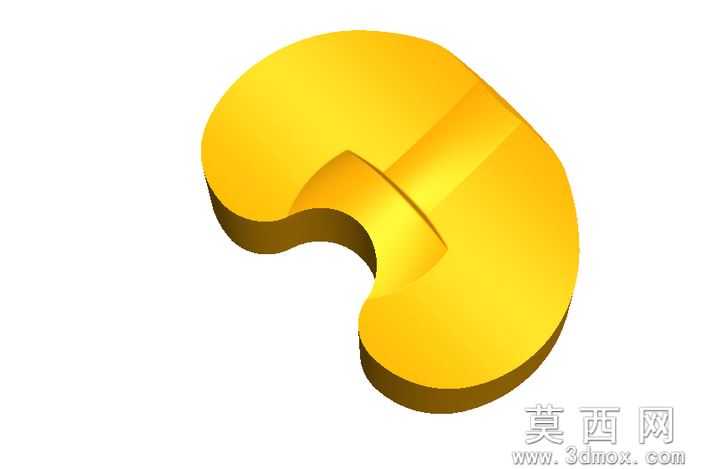

本作品为医用植入用途的膝关节垫片三维建模作品，建模过程依托三维参数化设计软件完成整体结构搭建，全程遵循医用植入物的形态适配要求开展设计。建模初期先梳理人体膝关节股骨髁与胫骨平台的贴合运动逻辑，确定垫片的整体轮廓为适配关节活动的类月牙形态，通过草绘绘制垫片的外轮廓闭合曲线，精准把控轮廓的弧度变化，匹配膝关节屈伸过程中的接触轨迹，避免出现运动干涉问题。完成基础轮廓搭建后，通过拉伸特征生成垫片的基础实体，针对垫片上表面与股骨髁接触的曲面区域，采用放样曲面与边界曲面结合的方式构建顺滑的贴合曲面，反复调整曲面的曲率参数，保证曲面过渡无尖锐棱角，曲面曲率连续无突变，确保植入后与关节面的接触应力均匀分布，降低局部磨损风险。针对垫片下表面与胫骨平台适配的定位结构，采用切除拉伸特征构建内凹的定位卡槽，卡槽的尺寸参数严格匹配临床常用的胫骨平台基座规格，卡槽的边缘做倒圆角处理，避免应力集中导致的部件碎裂风险。材质渲染阶段，选用医用级超高分子量聚乙烯的材质预设，调整材质的漫反射、粗糙度与半透明参数，还原该材质温润的淡黄色哑光质感，渲染过程中添加柔和的环境光与定向补光，清晰展现垫片的曲面形态与厚度变化，同时通过阴影效果突出部件的立体结构，直观呈现垫片的整体厚度分布——垫片的边缘区域做薄化处理，适配关节活动时的软组织避让需求，中心承重区域保留足够厚度，满足长期植入的耐磨性能要求。结构设计层面，整体模型无多余的冗余特征，所有曲面与实体特征均做几何检查，消除破面、重叠面等建模缺陷，保证模型可直接导出用于后续的3D打印样件制作、有限元受力分析以及植入物匹配测试，整体形态完全贴合医用膝关节植入物的临床使用需求，兼顾了关节活动的适配性与长期植入的结构可靠性。
