快接式管路连接接头结构三维设计

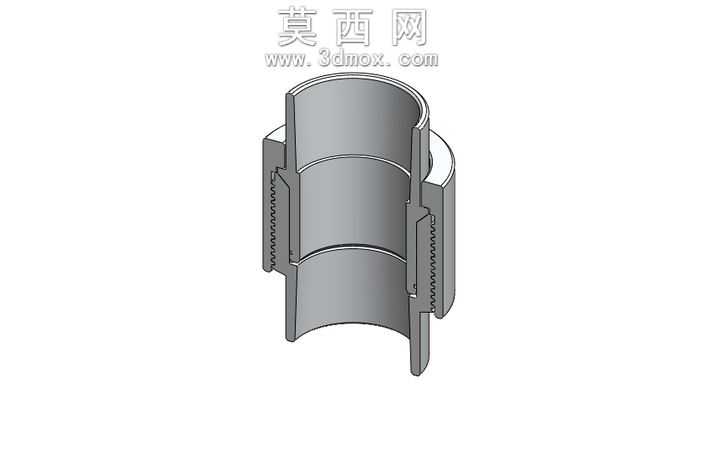

本作品为快接式管路连接接头的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用自顶向下的建模思路，先对接头的整体装配尺寸进行基准定位，再拆分各个子零件逐一完成特征构建。建模阶段首先绘制接头主体的回转截面草图，通过回转特征生成内外圆柱基础轮廓，针对接头内壁的密封卡槽、外壁的防滑齿结构，采用拉伸切除与圆周阵列的方式完成特征排布，保证齿形结构均匀分布，满足手动旋拧操作的防滑受力需求。针对内部的锁紧卡爪结构，单独构建零件文件，通过多段草图绘制卡爪的弹性悬臂轮廓与咬合齿形，采用薄壁拉伸特征生成卡爪的薄壁弹性结构，同时对卡爪的铰接定位槽进行精准尺寸约束，保证装配后卡爪可沿定位槽实现小范围的弹性张合，适配不同公差范围的对接管路。材质配置方面，接头主体与卡爪结构赋予金属哑光钢材材质，调整材质的粗糙度与金属度参数，还原五金配件的金属质感，对接头内部的密封胶圈位置赋予橡胶材质，通过调整漫反射颜色与高光参数区分橡胶与金属部件的视觉差异。渲染阶段采用工作室环境光，添加柔和的补光消除结构死角的阴影，清晰展现接头内部的装配层级与咬合结构，通过半剖视角的渲染呈现，直观展示接头装配后内部的管路贴合状态、卡爪咬合位置与密封件的压缩状态。结构设计上充分考虑快速拆装的使用需求，摒弃传统螺纹连接的多圈旋拧操作，采用直插式锁紧结构，管路插入后卡爪自动咬合管壁，外部套环滑动即可解锁卡爪完成拆卸，内部的多道密封环槽可适配不同壁厚的管路，保证连接后的密封性能，整体结构无多余零散零件，拆装过程无需额外辅助工具，可广泛应用于低压流体输送管路的快速接驳场景，建模过程中所有配合面均添加了合理的装配间隙，避免实际生产装配中出现过盈卡滞的问题，所有特征均保留参数化建模历史，可根据不同管路直径快速调整尺寸参数生成对应规格的接头模型。
