双工位气动门塞带式输送机构设计

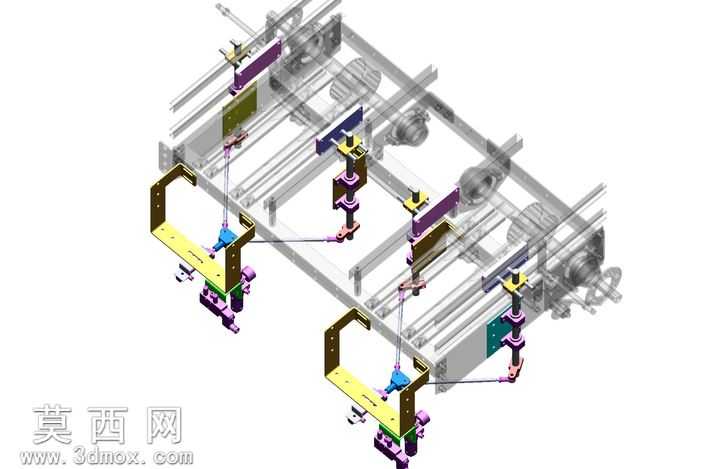

本模型为双工位气动门塞带式输送机构，采用SolidWorks完成全参数化三维建模，整体装配层级清晰，各运动部件间配合关系完整，无干涉错配问题。建模过程中先完成主体铝型材机架的搭建，按照输送线的工位间距要求确定型材的裁切长度与安装孔位，机架部分采用标准工业铝型材的参数化特征建模，预留了各功能组件的安装基准面，保证后续组件装配的定位精度。输送主体部分采用同步带输送结构，建模时还原了带轮的齿形特征、张紧机构的调节结构，带体采用柔性材质模拟，可直观呈现输送过程中的带体张紧状态与运行轨迹。双工位的气动执行组件是本机构的核心部分，每个工位均配置了门式夹持结构，建模时细化了气动接头的连接结构、夹爪的导向轴与直线轴承配合结构、门架的折弯成型特征，气动元件的安装板采用定位销与螺栓连接的细节还原，可清晰查看气路排布的预留空间与执行件的运动行程。渲染阶段对不同部件赋予对应材质：铝型材机架赋予阳极氧化银白金属材质，同步带赋予黑色哑光橡胶材质，气动夹爪的金属加工件赋予45号钢喷砂质感，气动管路赋予半透明PU塑料材质，门架的黄色防护件赋予工程塑料亮面材质，通过材质区分清晰呈现各部件的功能属性。结构设计上采用对称式双工位布局，可同步完成两个工位的门塞工件取放与输送作业，门式夹持结构可适配不同规格的门塞工件，通过气动驱动实现夹爪的开合与升降动作，配合底部的带式输送线完成工件的工位转移，张紧机构设置在带轮的安装端，可通过调节螺栓快速调整同步带的张紧度，降低后期维护难度。设计思路围绕门塞类工件的自动化输送需求展开，摒弃传统单工位输送的低效率模式，采用双工位并行作业提升输送节拍，气动执行元件的选型均参考工业常用标准件参数，所有安装尺寸符合通用机械设计规范，模型可直接用于方案评审、结构优化以及后续的工程图导出，为同类气动输送夹持机构的设计提供完整的参考结构。
