手动夹持钳具工业级结构造型

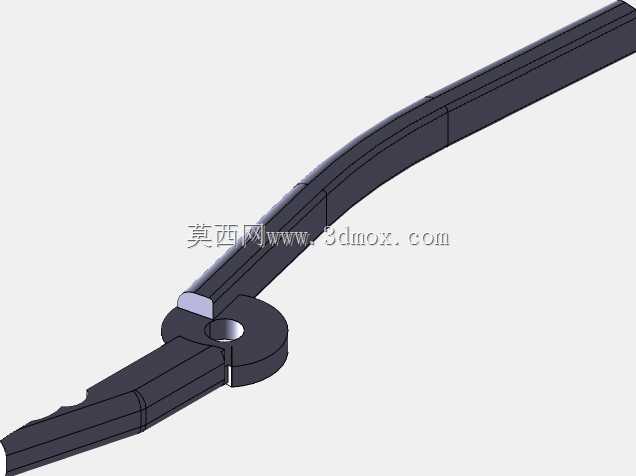

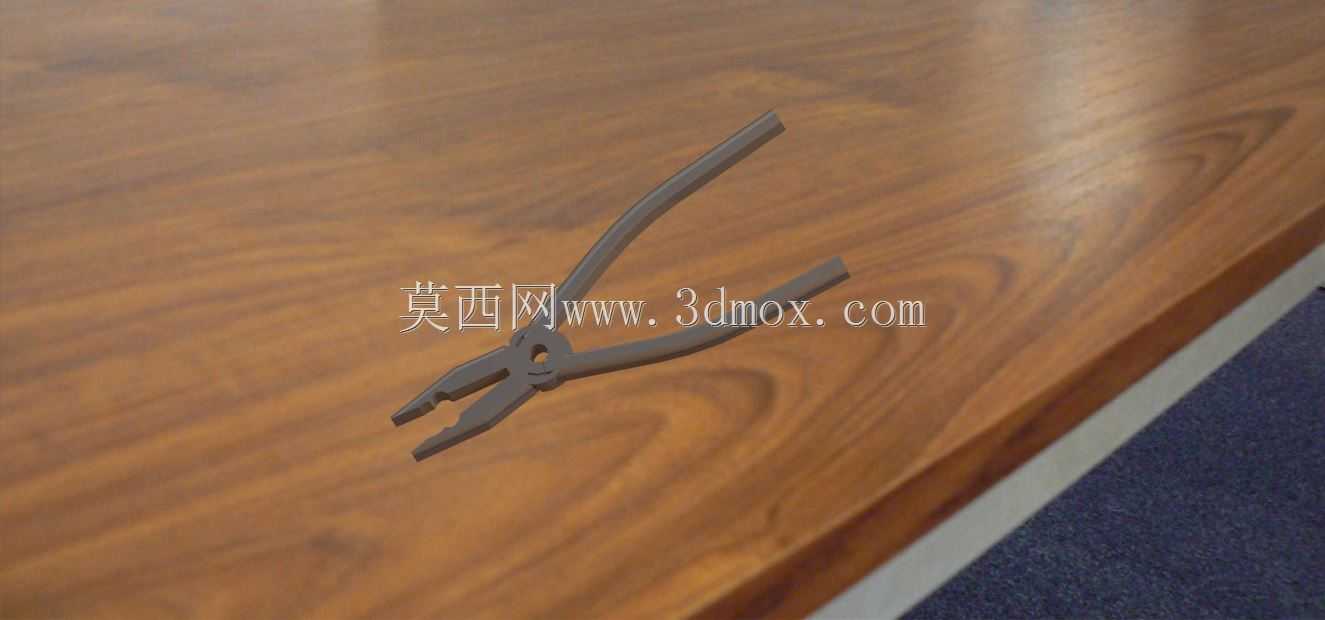

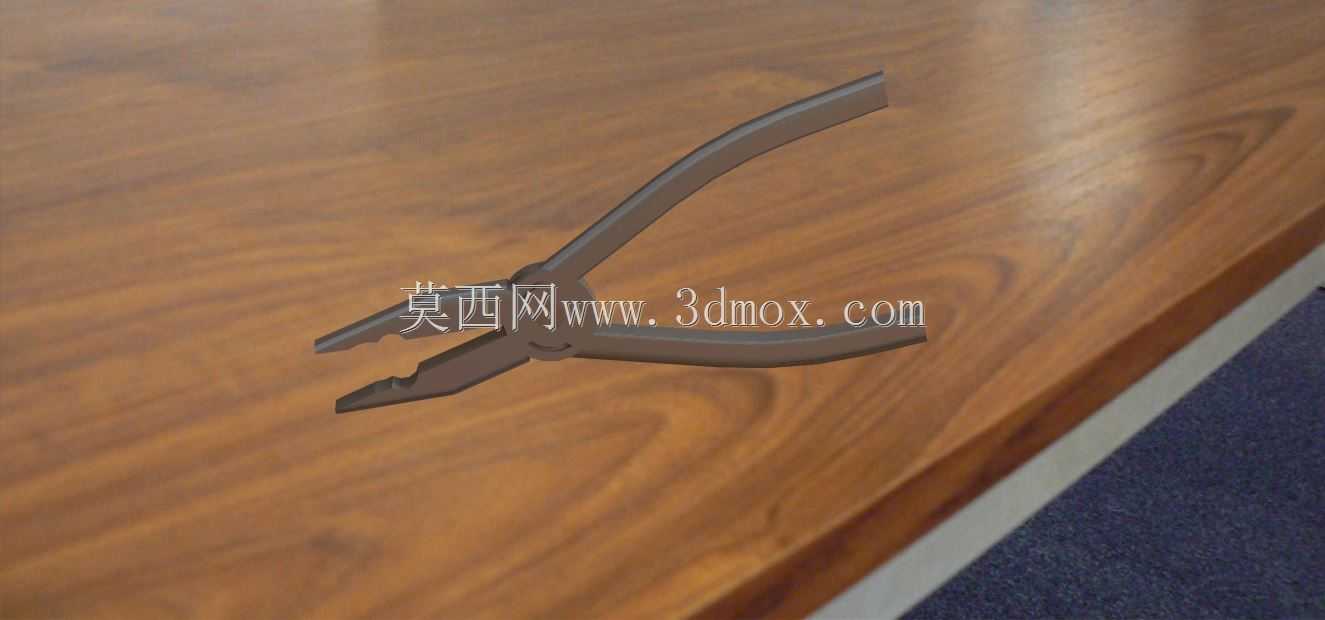

　　这套钳具三维结构围绕车间日常夹持、弯折、装配辅助等高频操作展开，整体采用对称式双臂杠杆布局，核心受力路径从钳口咬合面经钳头枢轴延伸至末端握持手柄，力传递路径短且刚性充足，适合在装配工位、维修现场、五金加工辅助环节中完成工件固定、细金属丝剪切、小零件矫形等操作。建模过程中优先还原钳体的实际装配关系：两片钳身以中部枢轴为旋转中心做开合运动，枢轴位置靠近钳头一侧，利用杠杆比放大人手握持力，在手柄端施加较小握力即可在钳口处形成足够夹持力，避免操作过程中工件滑脱。钳头工作端设置带齿纹的咬合面，齿纹方向与工件滑脱趋势垂直，夹持圆形杆件、扁平金属片时可增大接触摩擦，针对不同形状工件，钳口轮廓兼顾平面贴合与圆弧包容，既可以夹紧平整垫片，

　　也能稳住小直径销钉。手柄部分做加长处理，末端向外微张，符合人手自然握持姿态，长时间施力时手掌受力分布更均匀，手柄与钳身一体延伸的结构减少了额外连接件，整体刚性更稳定。从外形边界来看，钳具处于闭合状态时整体呈细长对称形态，开合至最大工作角度时，两手柄末端张开距离适配成年手掌握持宽度，钳口最大开口量覆盖常规小尺寸五金零件的夹持范围，枢轴处的配合间隙在建模中按实际铰接运动关系预留，保证两片钳身转动时无干涉。结构设计上，钳头区域厚度大于手柄段，因为夹持反力集中在钳口与枢轴之间，加厚钳头可降低弯曲应力，手柄段在保证抗弯强度的前提下适当收窄，兼顾整体重量与操作灵活性。在实际产线应用中，这类钳具常出现在总装工位用来夹持待紧固的小零件，

　　在设备维修场景中用来拔除销钉、弯折金属锁片，在五金加工环节用来临时固定待打磨的小型工件，不需要外接动力源，单手即可完成取放、夹持、释放全套动作，适配狭窄操作空间。建模时对钳口齿形、枢轴同轴度、手柄过渡圆角都做了细化还原，齿形的凸起高度与间距按照实用夹持工具的常规比例设置，既保证咬合力又不会过度损伤工件表面；枢轴孔与转轴的配合面保留合理间隙，模拟真实五金工具的转动公差；手柄边缘的圆角过渡消除应力集中点，同时提升握持舒适度。整体结构没有复杂冗余部件，所有轮廓都服务于力传递与操作便利性，钳身的弯曲弧度经过形态优化，闭合时钳口先于手柄接触，保证夹持动作先完成咬合，再通过手柄持续施力锁紧，符合人工操作的发力顺序。针对不同使用场景，

　　该基础钳型结构可通过更换钳口齿形、调整手柄长度衍生出尖嘴钳、扁嘴钳、斜口钳等变体，核心杠杆铰接逻辑保持一致，仅修改工作端轮廓即可适配不同作业需求，三维模型完整保留了各部位的壁厚变化与运动铰接关系，可直接用于手动工具结构教学、五金产品外观方案验证、工装辅助工具选型参考等场景，帮助结构设计者直观理解杠杆式手动夹持工具的力流走向与装配约束。
