双网口DOV电子存钱终端外观结构

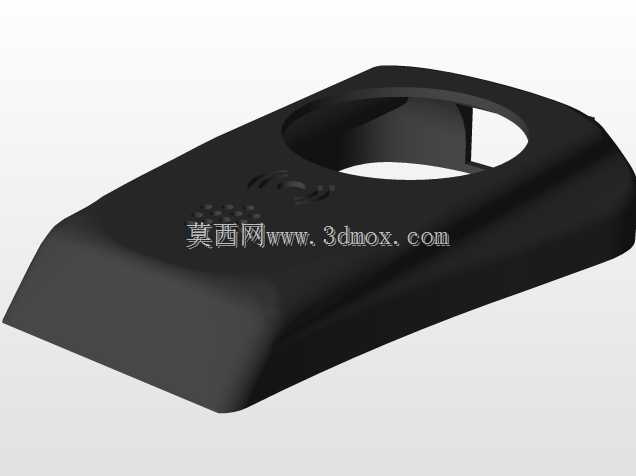

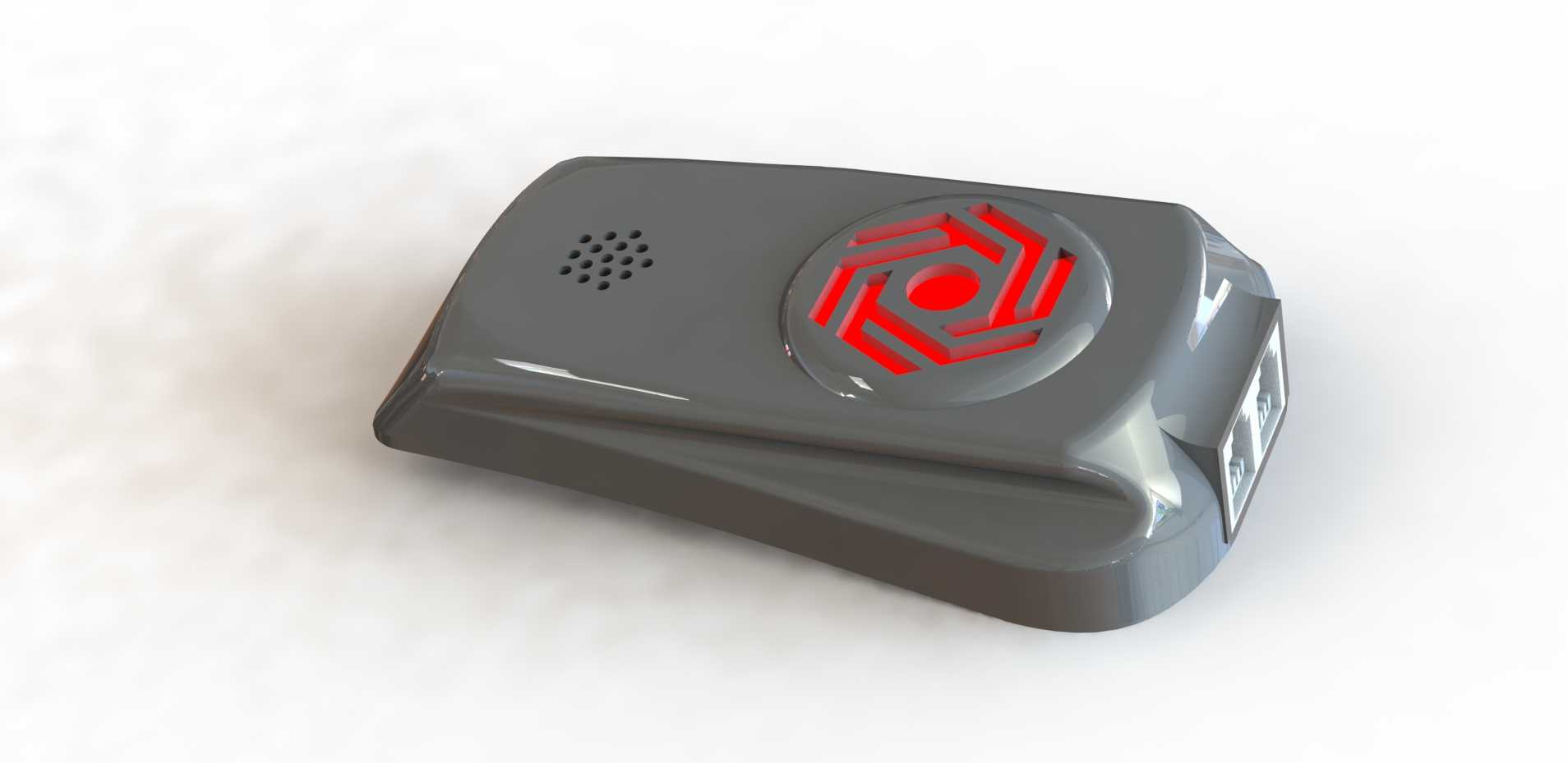

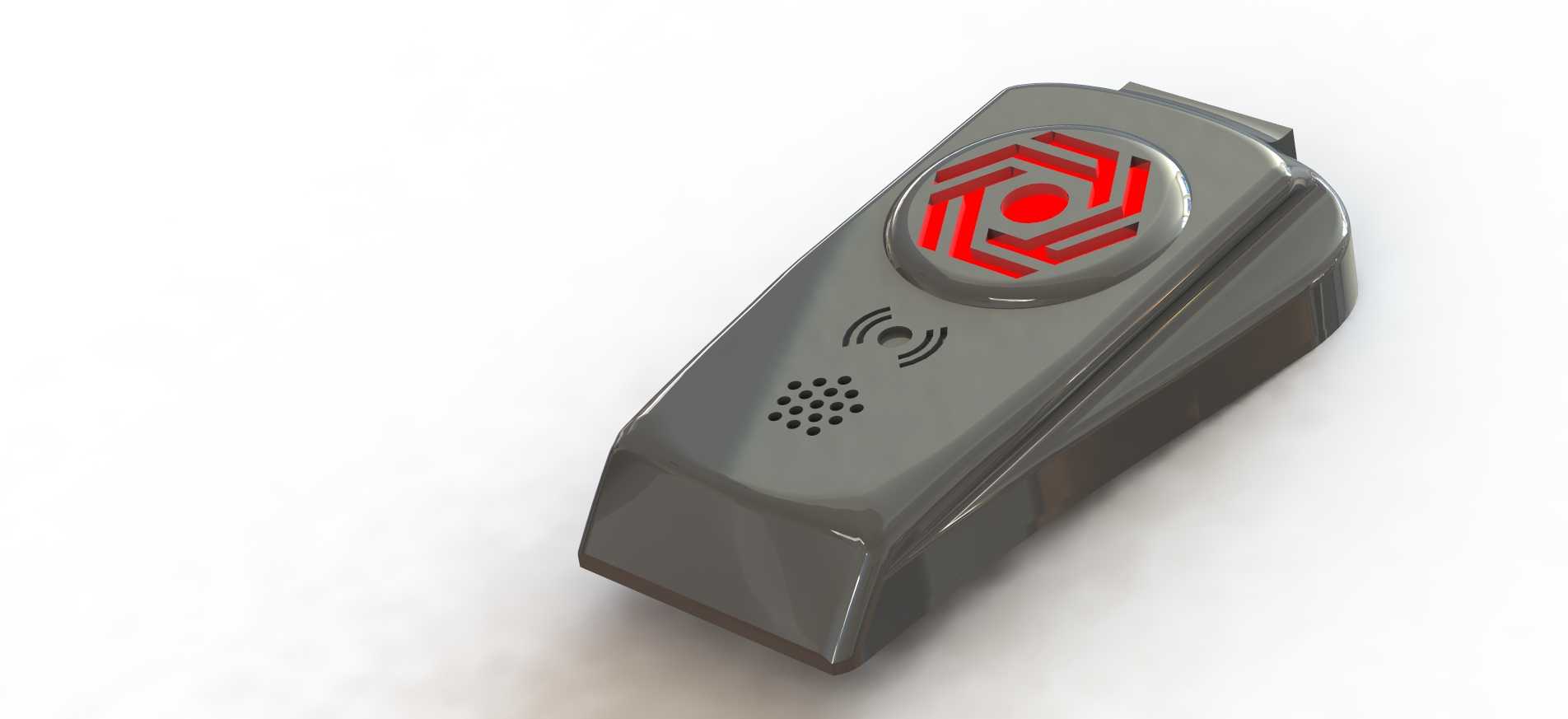

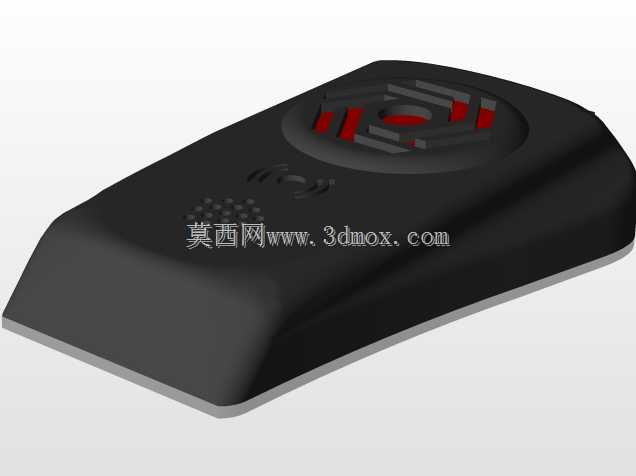

　　这款终端的三维结构围绕桌面式电子存证、身份核验与小额电子钱包离线交互场景搭建，常见于网点自助服务台、社区便民终端旁、办公桌面安全认证工位，也可作为加密链路接入设备配合后台账户系统完成电子存钱、交易确认、操作留痕等动作。整机没有采用方正盒体的常规做法，上壳沿长边做连续弧面过渡，前端收窄并下沉，后端略宽，握持或单手挪动时手指能自然贴合侧面腰线；壳体分模线沿侧腰低位布置，上壳表面预留出声孔阵列与无线状态标识区，顶面中央设置红色六边形发光提示区，设备通电、链路连通、交易待确认时可通过不同闪烁节奏反馈状态，避免用户在双网口接线后反复查看后台界面。

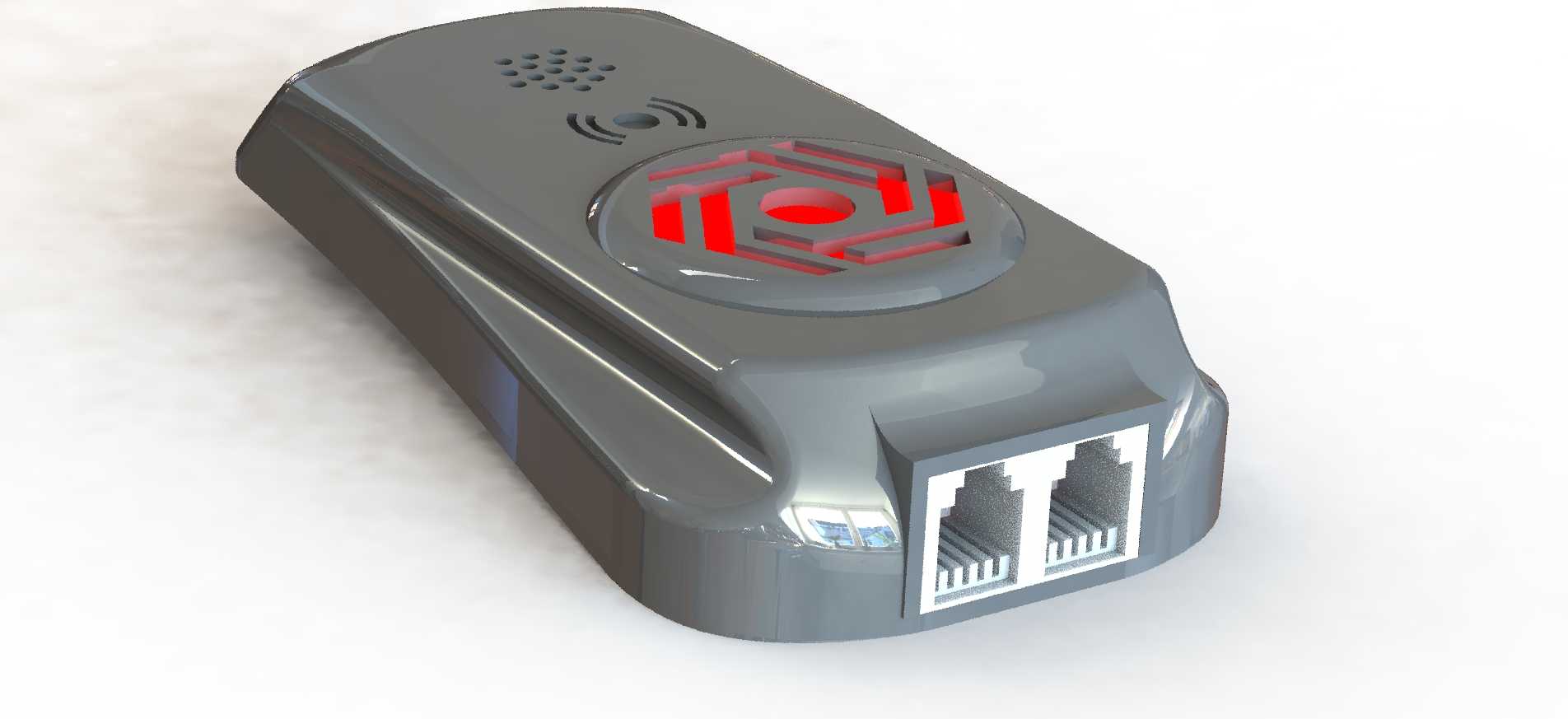

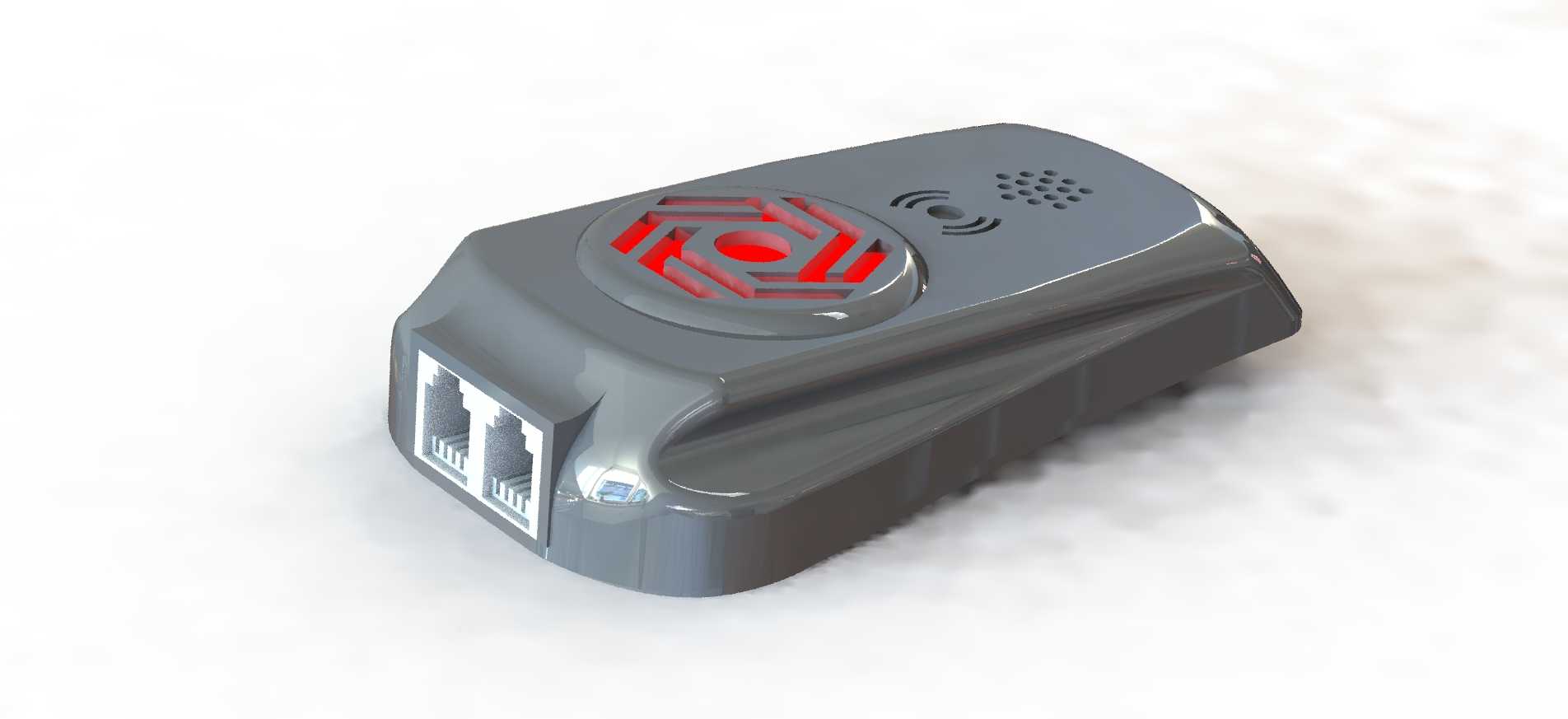

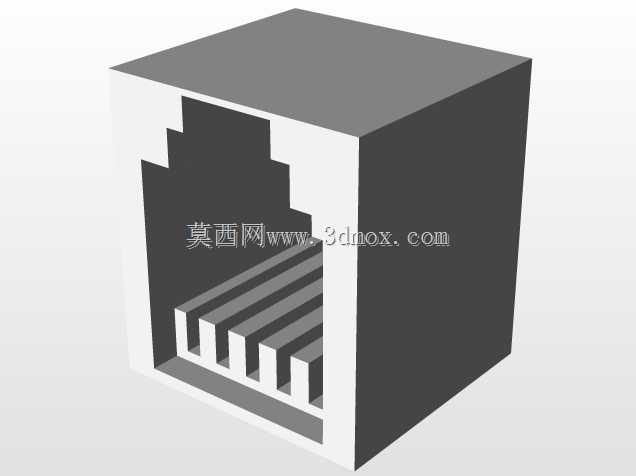

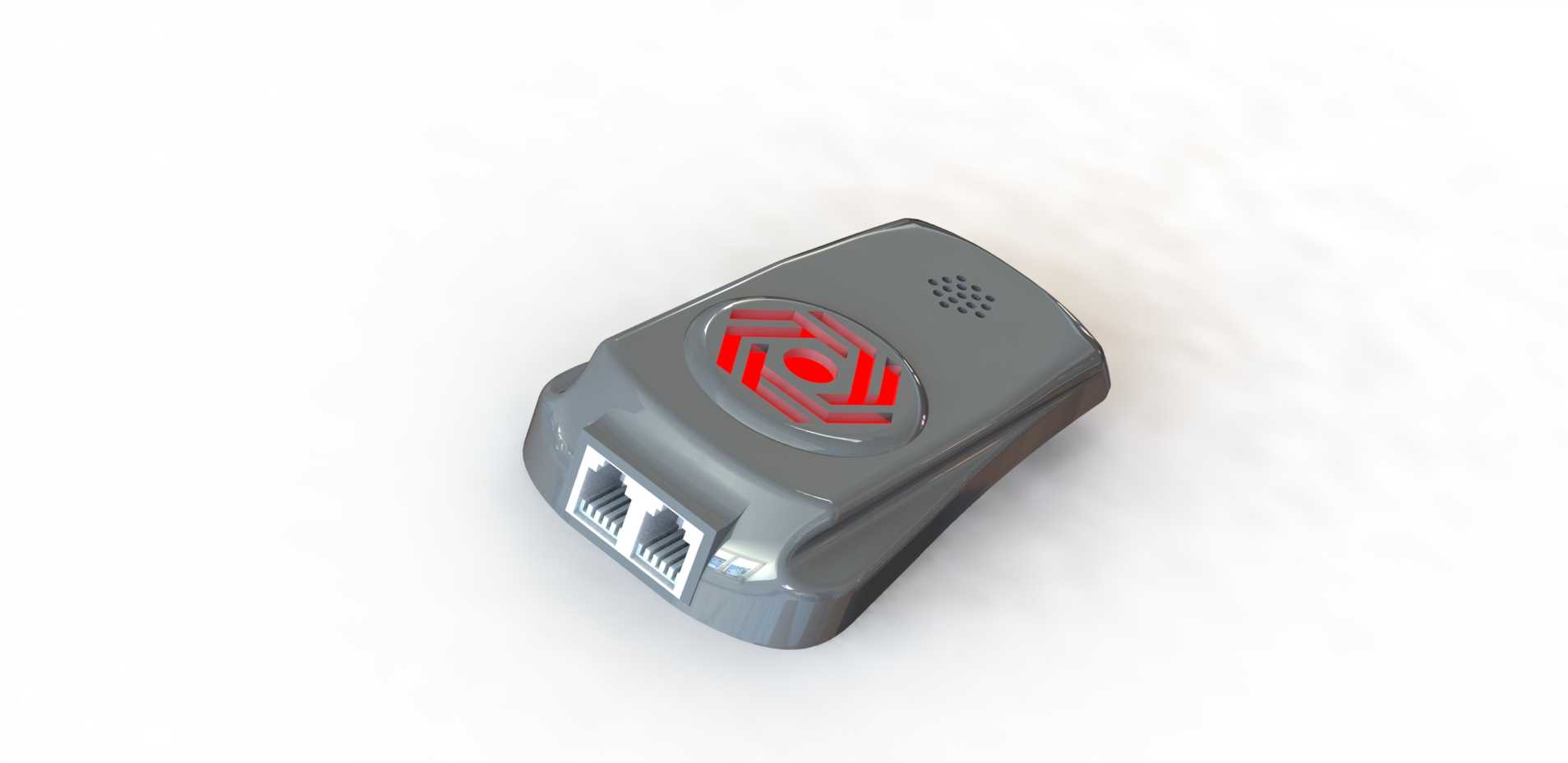

　　前端接口区域是结构设计的重点，两个RJ45端口并排嵌入前脸，端口周围保留足够插拨空间，水晶头插入后不会与壳体边缘发生干涉；端口两侧设置局部透明灯罩，内部可布置状态指示灯，夜间或弱光柜面也能分辨链路通断。接口后方的PCB安装柱、限位筋和卡扣在模型中按装配关系分层处理，网口变压器、接口屏蔽壳与壳体之间预留接地间隙，上壳出声孔对应内部蜂鸣器位置，孔阵深度与壁厚保持一致，既保证提示音透出，也控制异物进入风险。

　　从安装边界看，整机属于平放型通讯终端，底部需要保持平稳接触面积，四角不宜悬空；桌面布置时后端留出线缆弯曲半径，前端网口插拔方向建议朝向操作人员，网线弯折段不与桌面锐边摩擦。壳体侧面没有复杂外凸按键，减少误碰，顶面提示区略高于周围曲面，手指触摸即可定位设备状态区域。内部空间按接口板、主控板、声学件三段分配：网口附近集中布置通讯接插件与固定筋，中部容纳主控和加密相关电路，后部利用弧面高度放置蜂鸣器及无线模块；支撑柱位置避开高大元件，螺丝柱周围加加强筋，防止装配时壳体白痕。

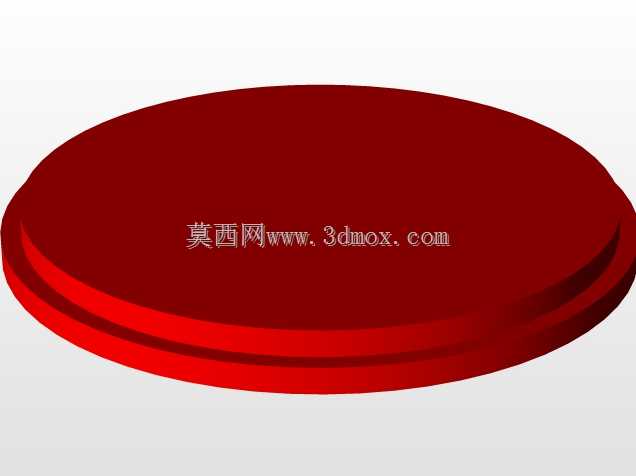

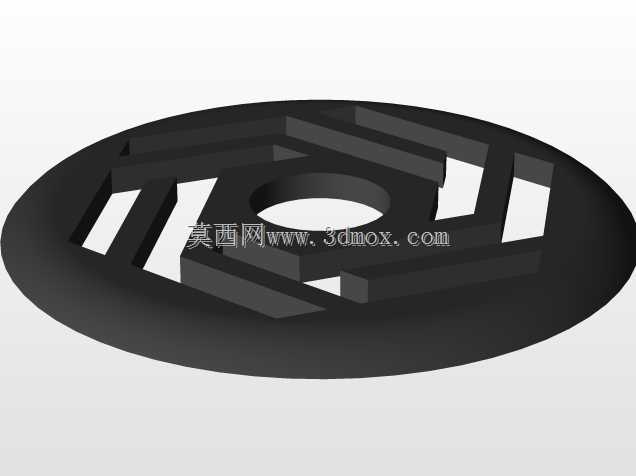

　　散热方面，该类终端功耗不高，模型未依赖大面积开孔，而是通过壳体内部导热路径和底部间隙形成自然对流；出声孔同时承担少量气流交换作用，但孔位远离网口开口，降低灰尘顺着接口堆积的概率。外观面的红色六边形区域采用半透明透光件与深色底壳搭配，透光件下方设置遮光筋，避免指示灯串光；前脸透明灯窗与壳体做小间隙配合，装配后外观连续。

　　建模过程中对曲面质量控制较多，上壳大面需要保证高斯曲率连续，侧面反光不应出现褶皱；分模线、卡扣位、螺丝柱和接口开口均按照可注塑、可装配的思路处理。双网口之间的隔墙厚度、端口到外壳边缘的安全距离、水晶头插拔行程都需要在数模中核对，否则样机阶段容易出现插头不到位或壳体顶住弹片的问题。底部可增设防滑胶垫槽，胶垫略低于底壳平面，设备在光滑台面上不会被网线拖动。

　　该结构方案兼顾了通讯外设的接口可靠性与电子存钱终端的状态识别需求，外观识别集中在顶面发光图形，功能接口集中在前脸，内部元件分区明确，适合后续进行结构细化、手板验证和小批量外壳加工。
