集成电动驱动机构的智能电控锁具结构

　　这套锁具结构把电动驱动单元、锁舌执行端、支撑机架和防护外罩整合在同一安装框架内，面向需要电控启闭的柜门锁、设备舱门锁、小型门禁锁以及工业箱体锁场景。实际选型时，这类结构不需要在门板外侧额外布置复杂手动连杆，驱动件直接布置在锁体内部，门板开孔后将整体组件嵌入安装位，侧面支架贴合门板内壁，通过螺钉穿过支架预留孔完成固定，外侧仅保留锁舌与门板配合的运动间隙。

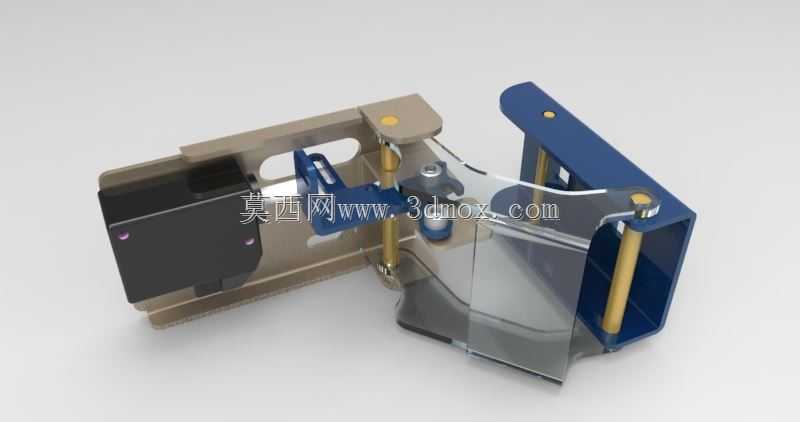

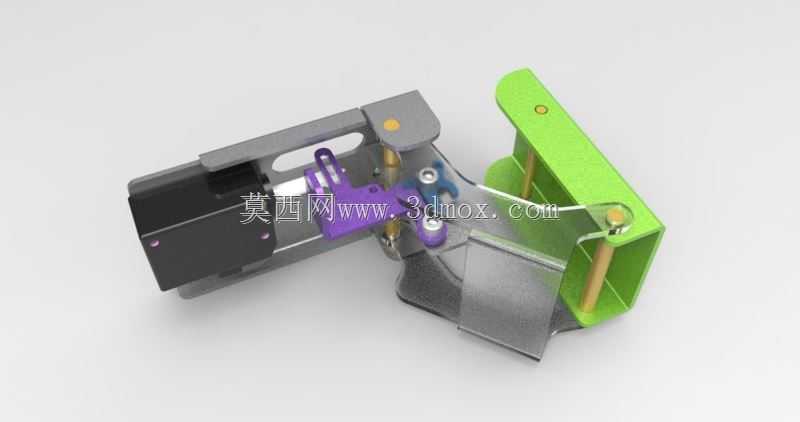

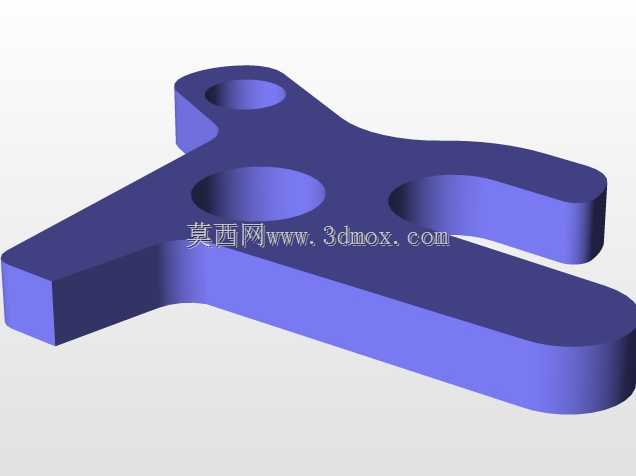

　　从功能逻辑看，黑色块状部件为驱动电机及减速输出段，电机输出旋转运动后，经中部蓝色支架上的传动件转换为锁舌的直线或摆动动作；金色杆件承担导向与支撑作用，保证锁舌在伸出和收回过程中不发生偏摆。锁舌末端与门框锁扣对位时，伸出段进入扣位形成轴向约束，门板无法被直接拉开；收回后锁舌完全退入护罩轮廓内，门板开启路径没有干涉。透明护罩覆盖传动区域，一方面在样机验证阶段可以直接观察齿轮、连杆和锁舌的运动同步性，排查卡滞点，另一方面在成品状态下可替换为金属或工程塑料罩壳，阻挡灰尘、切削液或杂物进入传动副。

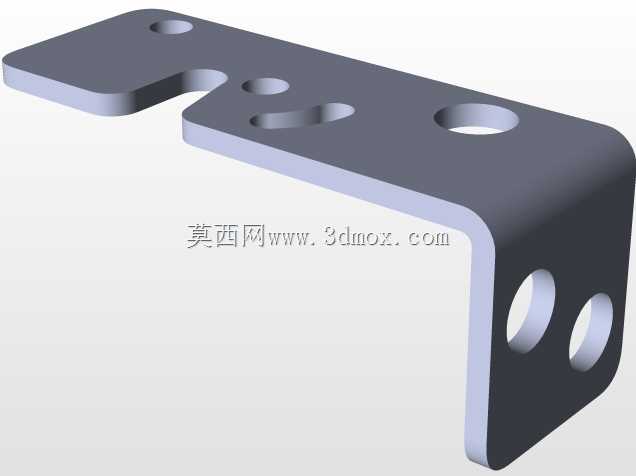

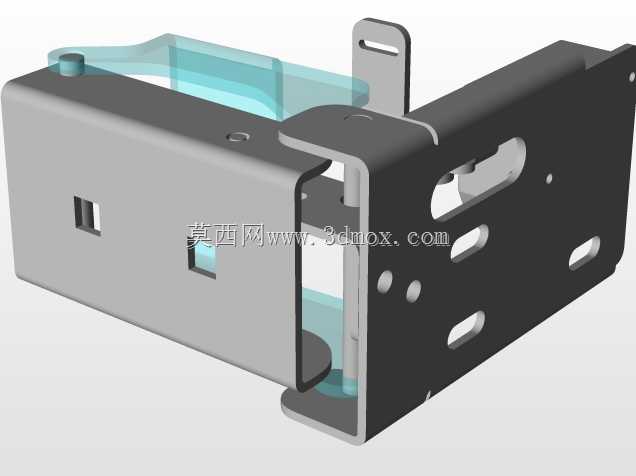

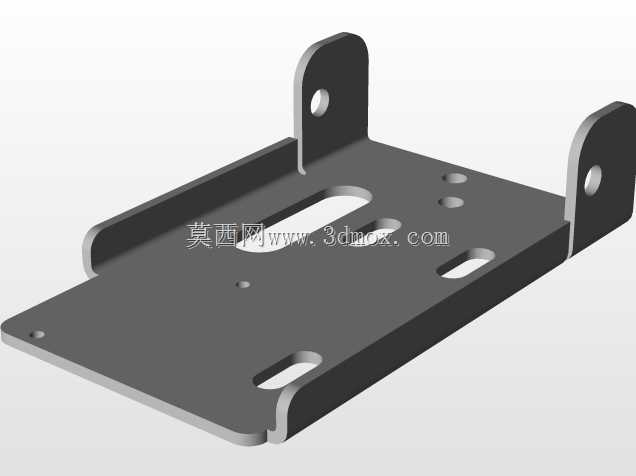

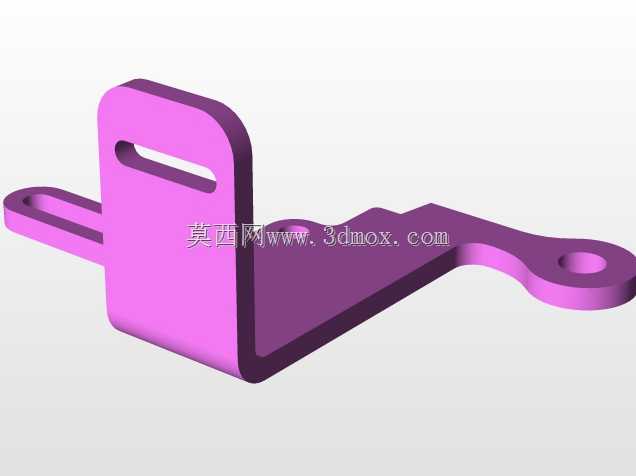

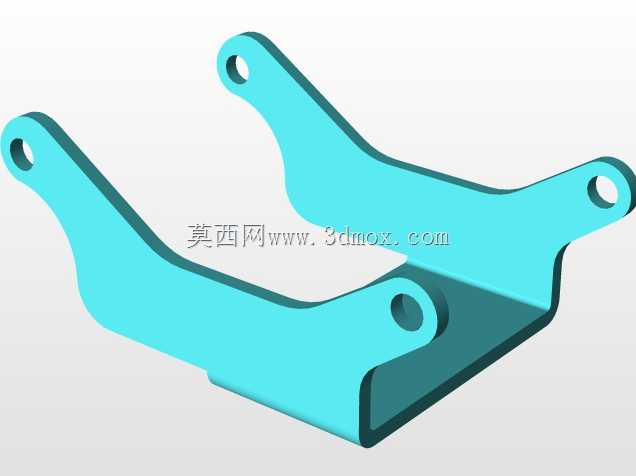

　　结构设计上，左右两块立式支架构成主要承力骨架，支架之间的跨距由电机外径、传动轮直径和锁舌行程共同决定。骨架底部预留平直安装面，贴合门板时接触面积充足，避免单点受力导致支架变形。电机侧采用沉孔定位，电机端面与支架平面贴合后由紧固件锁紧，输出轴与传动轮保持同轴；从动侧支架设置轴孔和衬套位，支撑转轴并承受锁舌冲击载荷。连杆与转轴连接处保留小幅间隙，补偿加工和装配误差，防止过约束造成电动驱动时电流升高。

　　安装边界方面，整体厚度方向需要同时容纳电机、支架和护罩，门板内侧应预留对应深度空间；宽度方向以两侧支架外侧面为极限尺寸，靠近门板加强筋的位置需核对避让距离；高度方向锁舌运动行程上下均要留出余量，防止锁舌完全伸出后撞击门框或完全收回后触碰内部线束。门板开孔轮廓建议围绕锁舌通道和维护区域设计，固定孔间距与支架孔位一致，装配后先手动盘动传动件确认锁舌运动顺畅，再接入电机进行电控联调。

　　针对工程应用中的常见问题，该结构在传动路径上设置了多级支撑，电机不直接承受锁舌侧向力，冲击载荷由支架和转轴分担；导向杆表面可根据防护等级增加耐磨套，降低反复启闭后的磨损量。线束从电机侧沿支架边缘走线，需与运动件保持安全间距，并在门板振动工况下用线卡固定。若用于户外柜或潮湿环境，外罩配合面可增加密封垫，电机轴伸处设置防尘圈，锁舌与锁扣接触面选用耐磨不锈钢或表面处理钢材，保证长期锁止可靠性。

　　建模过程中，各零件按实际装配关系建立配合面：支架孔与转轴同轴约束，导向杆与锁舌滑动段同轴，电机端面与安装面贴合，护罩与骨架保留装配间隙。运动校核重点关注锁舌从全开到全关的完整行程，确认任意位置都不与护罩、支架、门板发生碰撞，同时检查电机输出角位移与锁舌位移的对应关系，为电控限位和到位检测提供结构依据。
