船用便携卫星定位追踪终端结构

　　这套追踪终端的结构方案面向近岸渔业、内河航运、临时作业浮标和小型海事装备的位置监管场景，核心任务是在潮湿、盐雾、颠簸且经常存在手持与临时固定切换的使用环境里，持续输出位置数据并保持设备本体的防护可靠性。从整机布局看，壳体采用上下对合的长条形握持形态，前端延伸出分叉式夹装臂，既可以让操作人员单手握持完成巡检、点位登记和应急示位，也能够通过夹臂快速卡在船舷栏杆、浮标支架、网具牵引杆或临时作业设备上，不需要额外准备复杂安装座。

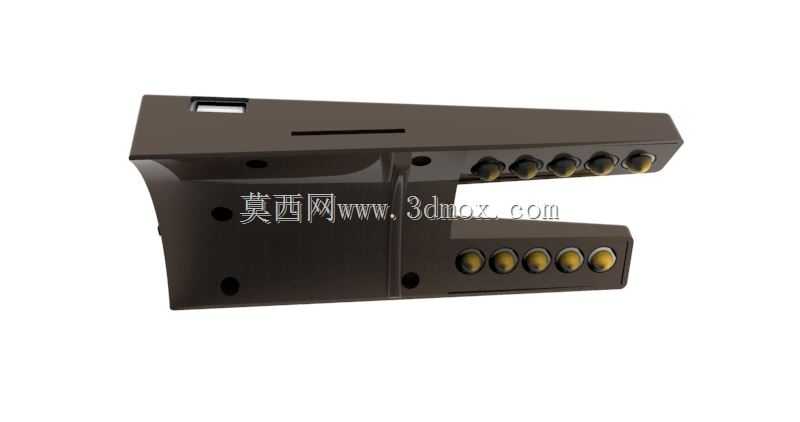

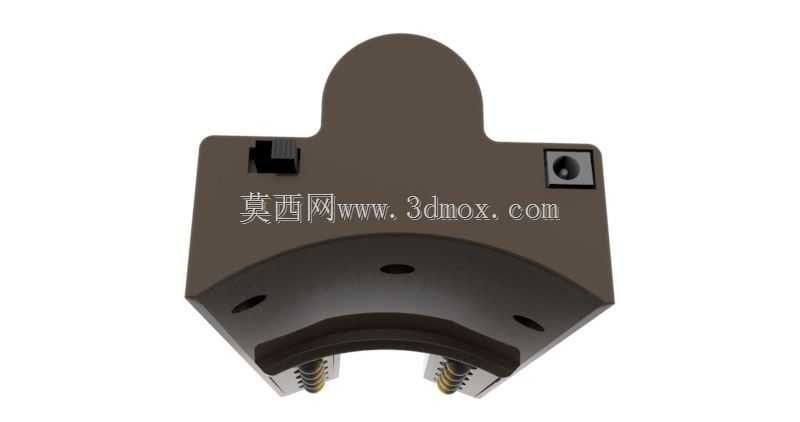

　　夹臂端部预留了接触与卡位结构，实际设计中可在此处嵌入防滑齿、弹性压块或磁吸辅助件，使设备在船体振动、风浪冲击下仍能维持姿态稳定。臂体与主机身之间保留了较大的开口跨度，适配不同直径的圆管和不同厚度的板边；建模时需要重点控制夹臂根部的过渡圆角与壁厚，因为该区域在反复装夹、跌落和侧向拉扯时承受明显弯矩，若根部突变过大，长期使用容易出现应力发白甚至开裂。主机身上部设置横向圆柱状凸起，该区域通常对应内置天线舱，把通信或定位天线布置在整机最高位置，可减少手部握持、金属栏杆和船体结构对信号的遮挡。圆柱外形也有利于内部天线按极化方向布置，并在外壳成型时形成连续的密封面。

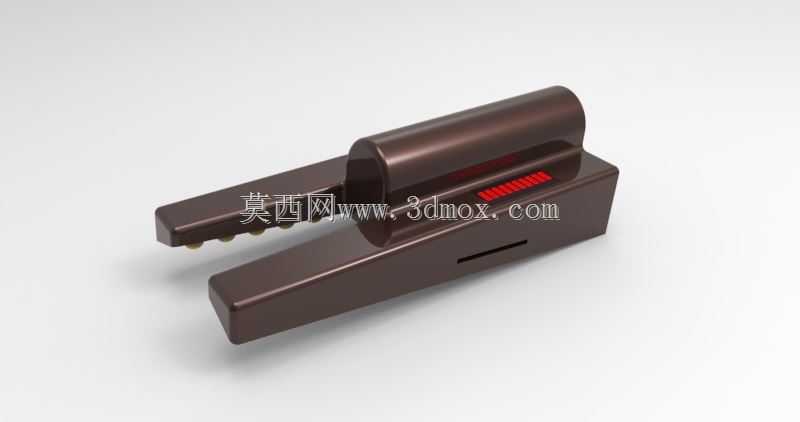

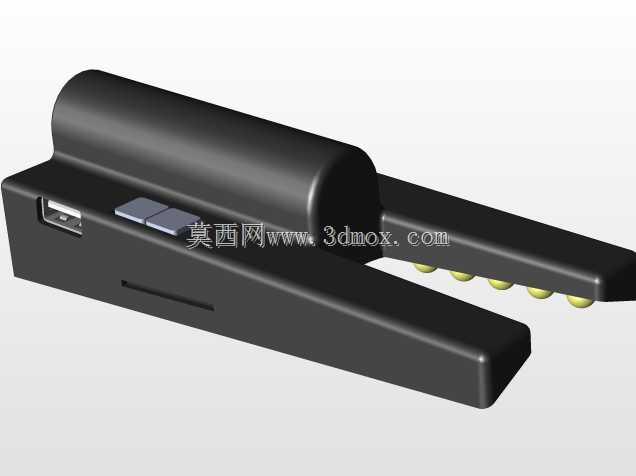

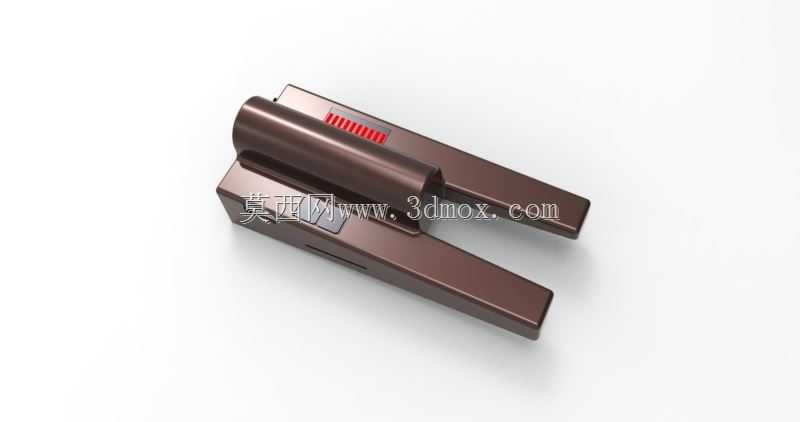

　　正面红色条状区域为状态指示窗口，可排列多颗指示灯或采用透光导光条，用于显示卫星锁定、通信链路、电量和报警状态。窗口没有采用大面积突出屏，而是选择窄长内嵌形式，主要考虑海事场景中雨水冲刷、盐雾沉积和意外磕碰较多，低矮窗口能降低密封边界长度，也减少玻璃或透明件被撞击破裂的风险。机身侧面的细长开槽可作为按键、SIM卡卡盖、防水透气膜或维护接口的位置；若作为按键区，应配合内部硅胶按键板和外侧密封肋，保证按压行程清晰；若作为透气结构，则需在内部贴附防水透气膜，平衡昼夜温差和太阳暴晒造成的腔内压力变化，同时阻挡液态水进入。

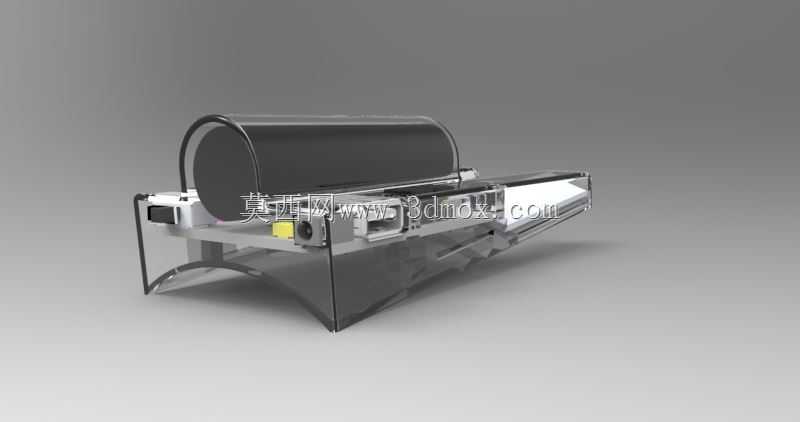

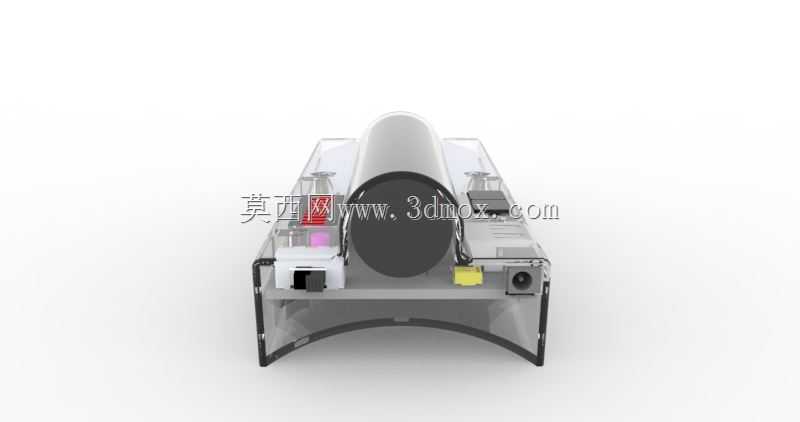

　　壳体主壁建议沿长边布置连续加强筋，内部围绕电池仓、通信主板、定位模块和天线馈线形成分区。电池仓应靠近整机重心位置，避免设备夹装时因头部过重而绕栏杆翻转；主板固定柱与壳体侧壁之间留出灌胶或密封圈压缩空间，螺钉柱周围增加局部壁厚，防止锁附时产生白痕。上下壳结合面不宜只做简单平面搭接，较合理的方式是设置一圈阶梯止口，内侧放置弹性密封圈，螺钉沿周边均匀分布，并在夹臂根部、天线舱两端等密封薄弱点适当增加锁紧点。

　　从安装边界看，长条形机身适合狭窄船舱和工具包收纳，分叉夹臂承担快速固定功能，天线隆起区则需要在设计外包装、充电底座和备用支架时留出高度余量。设备竖直夹装时，指示灯面应朝向人员常经过的通道；水平放置在设备箱上时，圆柱天线舱仍保持一定高度，利于信号接收。对于需要长期固定的场景，可在背部增加螺钉孔位或绑带槽，使同一套外壳兼容手持、夹持、绑扎和螺钉固定四种方式。

　　结构建模过程中，外观曲面虽然简洁，但不能只按视觉造型处理。夹臂开口、天线舱半径、指示窗壁厚和侧槽位置都会影响内部电路板堆叠、电池尺寸、密封路径以及后期注塑脱模。上下壳的拔模方向应尽量统一，侧槽若形成倒扣，需要采用滑块或改为独立密封盖；指示灯透光圈与外壳之间建议采用双色注塑、超声波焊接或小螺钉压装，避免单纯依靠胶粘接带来的维护困难。整机边角全部做钝化处理，既提升跌落时的抗冲击能力，也减少船员在湿滑环境中操作时被锐边划伤的可能。

　　在工程验证阶段，应围绕夹臂反复开合、整机高低温循环、盐雾暴露、雨水喷射、振动台模拟和横向跌落建立检查点。夹臂夹持后不能只验证静止状态，还需观察发动机运转、波浪拍击和工具碰撞条件下是否出现旋转滑移；天线舱与主壳连接处要检查密封件压缩量是否均匀；指示窗区域在强光下应保持可读，在夜间又不能因亮度过高影响驾驶视线。通过这些结构处理，终端能够在海事临时追踪、船载资产看护和作业点位回传之间保持稳定使用，而不是停留在单一展示外观。
