树莓派4B防护散热外壳结构设计

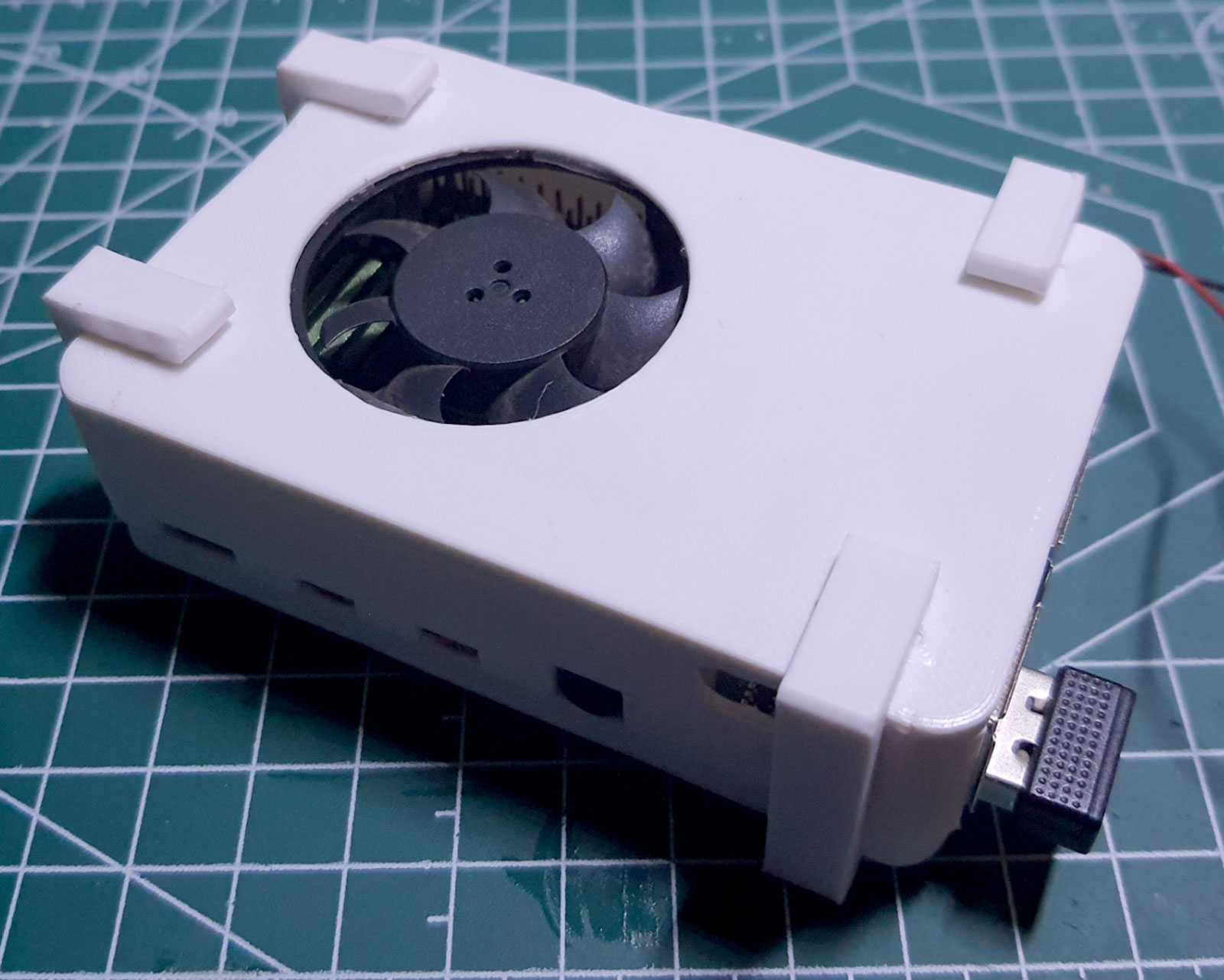

　　这套结构件围绕单板计算机的嵌入式部署场景展开，日常在桌面工控节点、小型边缘计算终端、教学实验平台以及紧凑型物联网网关里，裸板直接摆放很容易被线材拉扯、金属碎屑短接引脚，积灰后还会堵住芯片表面的散热通道，长期高负载运行时主控温升偏高，加装封闭外壳又常出现通风路径不合理、拆装维护繁琐的问题。整套外壳采用PLA材质3D打印成型，拆分出四个互不依赖的独立部件，装配全程不需要胶水粘接，也不用额外螺栓锁紧，靠边角卡扣与框架自身的限位结构就能把主板牢牢约束在壳体内，后期更换存储卡、接入调试线时可以快速拆开，不用反复拧动紧固件，也避免了螺丝滑牙、塑料柱断裂的常见故障。

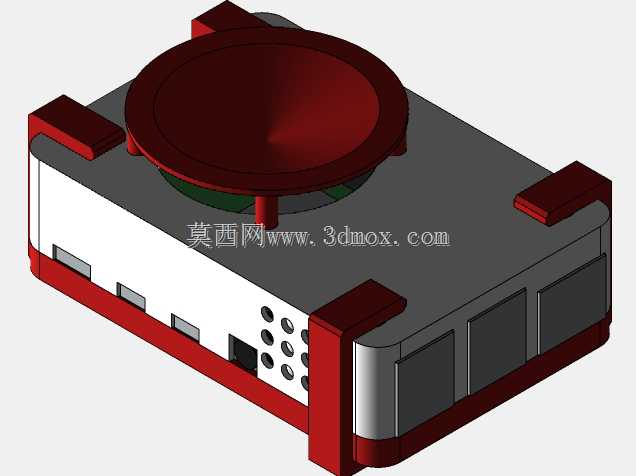

　　散热部分没有采用全封闭闷罐思路，壳体顶部预留圆形风扇安装位，可直接固定Vantec 40mm规格轴流风扇，风扇下方对应40×40铝制冷却器块的安装边界，铝块贴合主控芯片表面，把芯片工作产生的热量快速传导到鳍片区域，风扇转动时形成定向气流带走热量。顶部额外设置的防尘罩并非简单遮挡开孔，造型顺着进风流向做了导流优化，气流不会在罩内形成紊流死区，既能阻挡大颗粒灰尘、桌面杂物直接落到风扇叶片与鳍片缝隙里，又不会大幅增加风阻，长时间运行后散热鳍片的积灰速度明显放缓，清理维护时只需取下顶部防尘罩擦拭即可，不用拆解整个壳体。

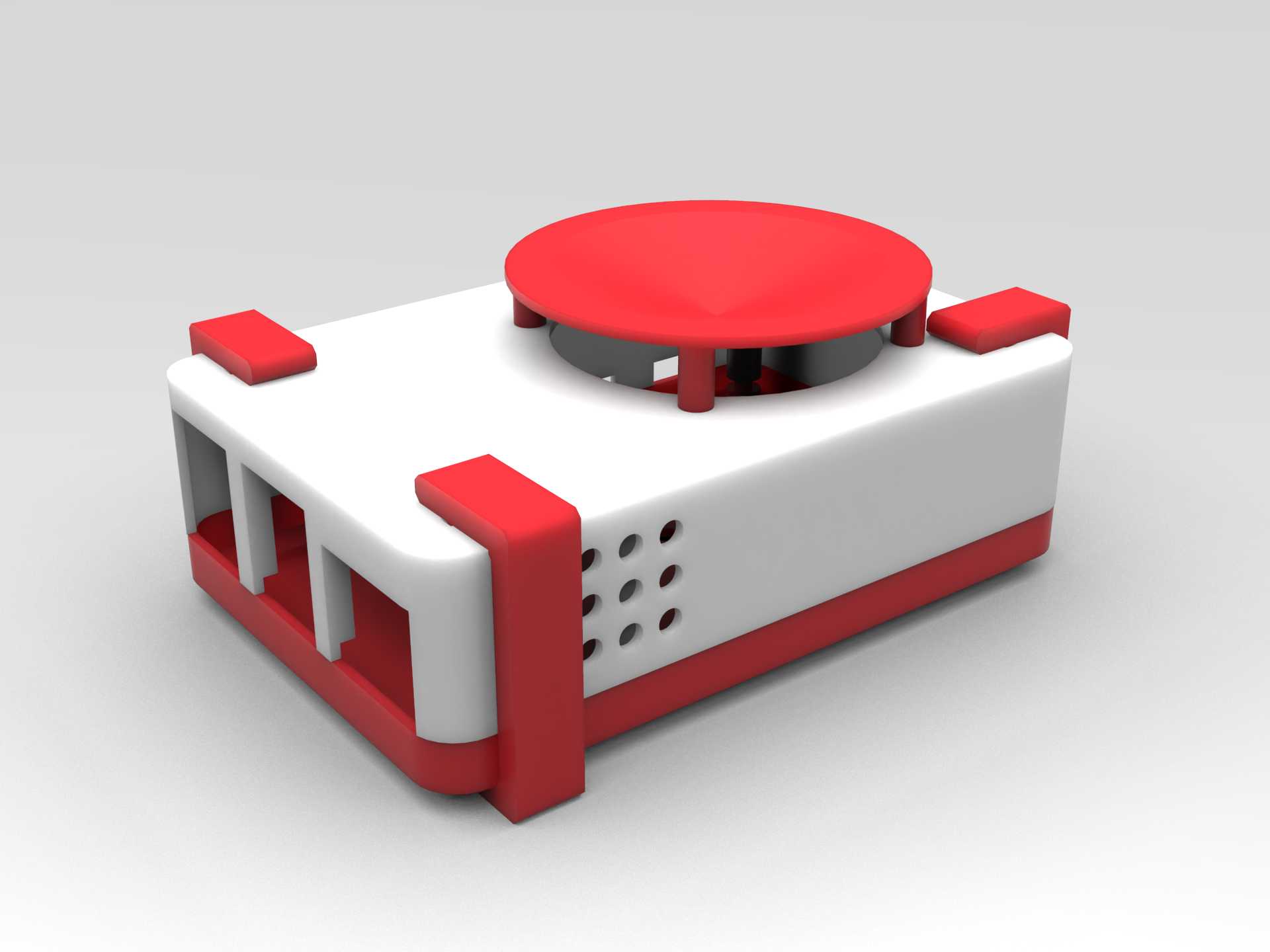

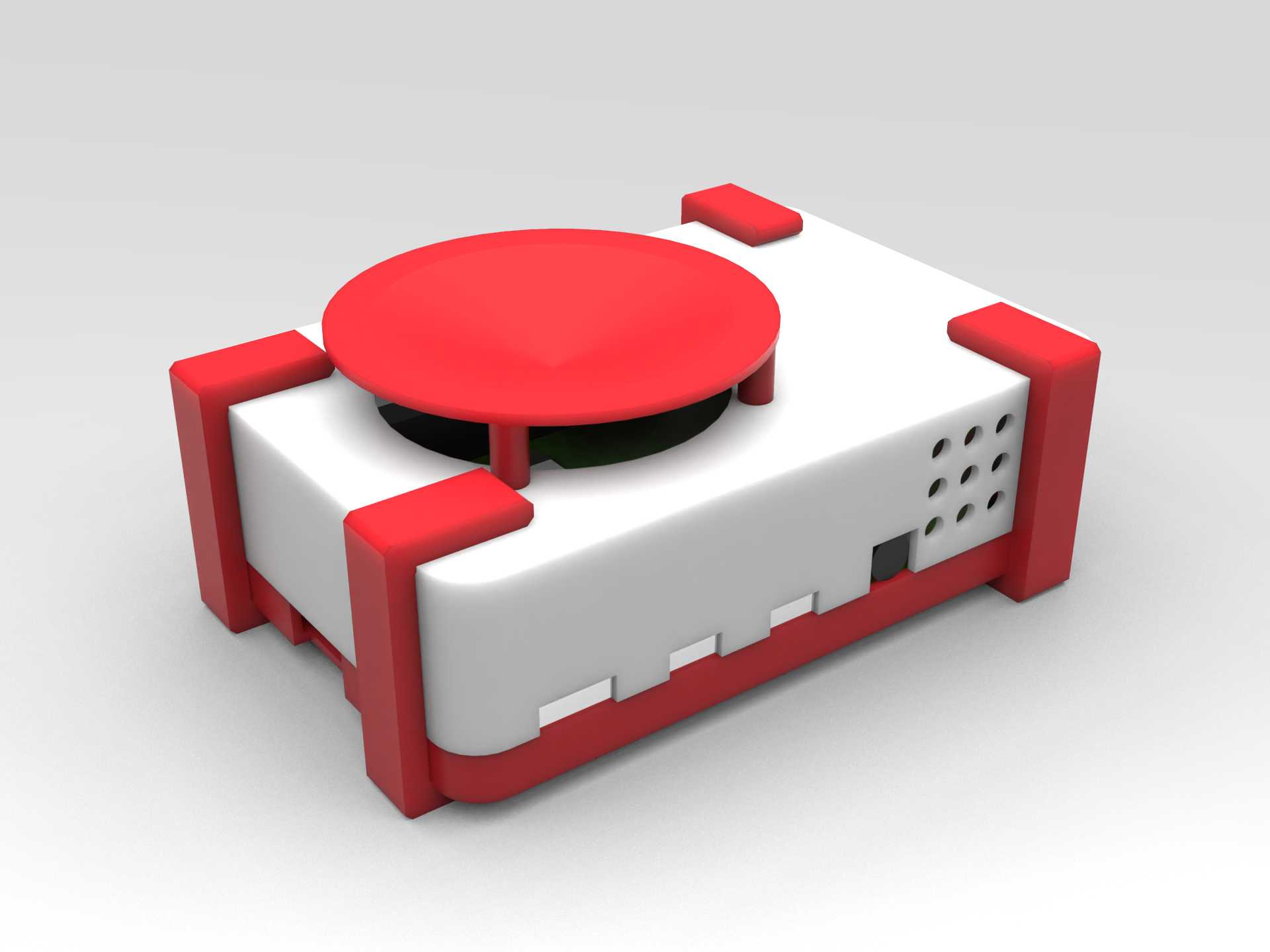

　　外观上主体壳体为浅白色承载框架，四个边角采用红色防撞护边结构，护边向外突出于主板本体轮廓，设备不慎滑落、受到侧面磕碰时，冲击力先作用在护边上，不会直接挤压主板接口与PCB板边，降低元件虚焊、接口变形的风险。壳体侧面精准对应树莓派4B的原生接口布局开出避让槽，以太网口、USB接口、Type-C供电口、HDMI输出端口以及GPIO排针区域都预留了充足插拔空间，常规插头接入后不会和壳壁发生干涉；侧面还阵列开出多组通风小孔，配合顶部风扇形成完整风道，冷空气从侧孔进入壳体内部，扫过内存、供电模组等发热元件后从顶部排出，避免壳内局部热量积聚。

　　结构建模时所有配合面都预留了3D打印工艺对应的收缩余量，卡扣位置做了加厚过渡处理，PLA材料偏脆的特性下反复拆装也不容易出现断裂；边角护边和主体框架的拼接处设计了定位凸台，组装时不需要反复对位，按压即可卡合到位。整体外形尺寸完全贴合树莓派4B主板的安装边界，不会额外占用过多桌面空间，底部留出的支撑脚把壳体抬离安装面，下方也能形成辅助通风间隙，放置在桌面、设备机柜层板上都能保持稳定，既可以作为独立终端使用，也能配合支架挂载到显示器背面、设备仓内部，适配不同嵌入式部署的安装需求。
