计算机机箱PCI扩展槽钣金挡片结构

　　这类挡片是台式计算机、工业工控机以及服务器机箱后部扩展槽位上最常见的钣金小件，看似结构简单，却直接决定板卡安装后的定位精度、机箱屏蔽完整性与外观一致性。日常装机时，独立显卡、声卡、采集卡、网卡、串口扩展卡等各类PCI或PCI-E板卡插入主板插槽后，板卡端部的金属接口区需要从机箱后窗伸出，挡片就承担封盖槽口、压紧板卡耳板、固定接口位置的作用。没有对应挡片时，机箱后部会留下贯通缺口，电磁屏蔽能力下降，灰尘直接进入箱体，板卡接口也缺少侧向约束，长期受插拔外力容易出现偏移。

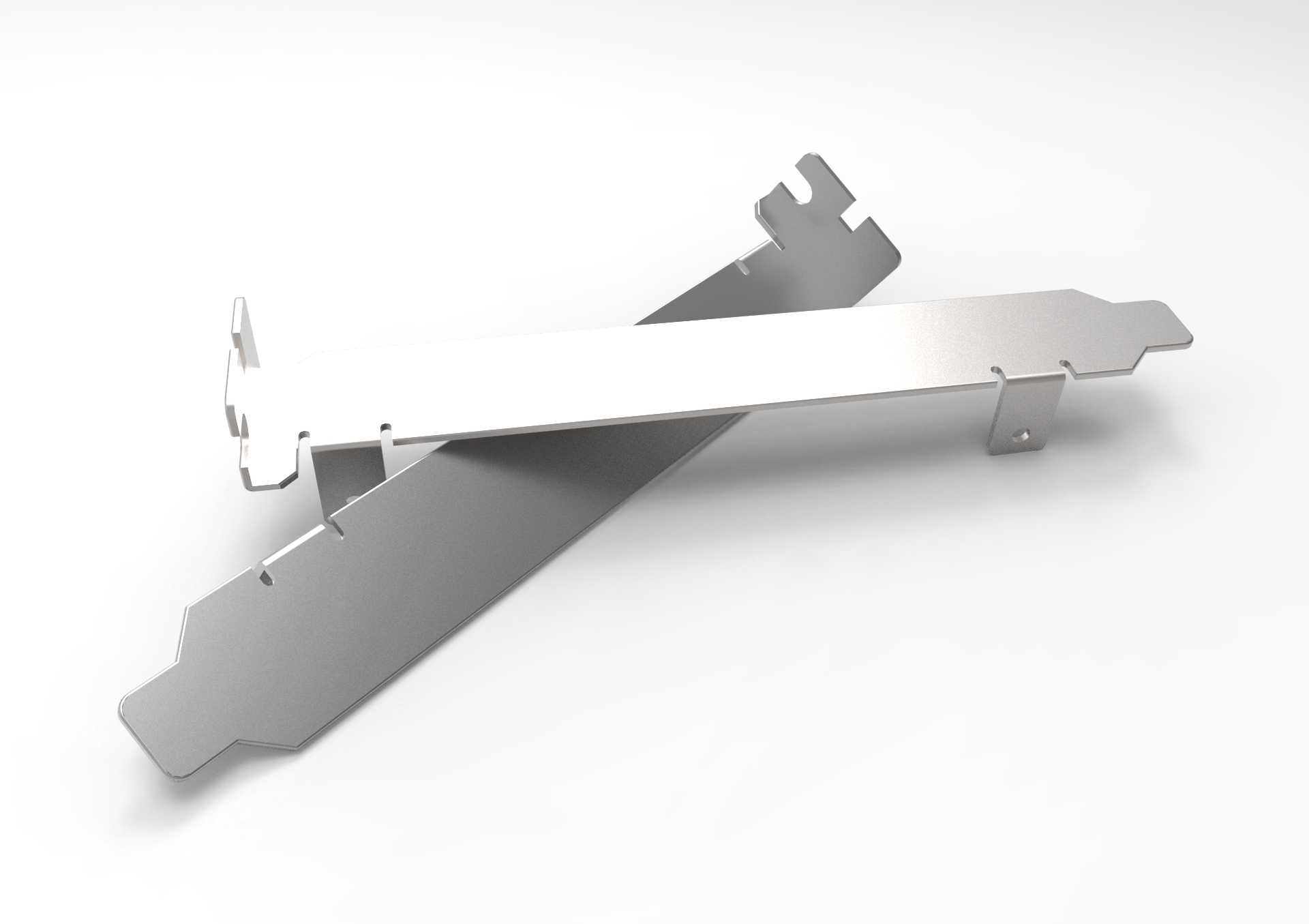

　　从实际装配关系看，挡片主体为长条形薄金属板，沿机箱后窗竖直方向布置，上端预留与机箱卡槽配合的折边，下端通过螺钉锁紧在机箱后部的固定柱上。板体一侧的折弯边贴靠板卡金属耳板，螺钉穿过二者重合的安装孔后，将板卡与挡片共同压在机箱骨架上。模型中呈现的交叉摆放两件结构，分别对应不同槽位形态与折弯方向，一件侧重标准全高挡片的平直封盖，另一件在端部增加异形卡口与小折弯舌片，用于适配机箱卡槽的嵌入定位，避免挡片在装入时发生转动或窜动。

　　设计这类钣金件时，首先要控制板厚与折弯半径的匹配关系。薄板折弯后内R角通常取料厚附近，过小的折弯半径会造成外侧材料拉伸开裂，过大则折弯位置回弹明显，挡片贴装后无法与机箱平面紧密贴合。模型采用钣金模块建立，折弯线、展开轮廓、止裂槽均按真实工艺生成，端部异形缺口处可以看到小尺寸让位结构，这些位置在冲压加工时需要避免尖角应力集中，否则模具刃口容易崩损，工件切口处也会产生毛刺。

　　外形边界方面，标准全高PCI挡片的高度需要覆盖机箱后窗单个扩展槽的竖向开口，宽度方向对应一个槽位间距，板体上的接口开孔随板卡类型变化。本结构重点表现挡片本体与安装折弯，不包含具体接口开孔，适合作为机箱后窗通用挡片库的基础件。上端折弯舌片插入机箱冲压成型的卡槽后，能够先完成预定位，工人在锁付下端螺钉时无需手扶挡片，装配效率明显提升。下端小折弯耳片上的螺钉过孔需要与机箱螺柱中心严格对齐，孔位偏差超过装配间隙后，会出现螺钉斜锁、滑牙或者挡片翘起的问题。

　　功能特性上，挡片不仅是机械固定件，也是机箱电磁兼容结构的一部分。金属板体覆盖空置槽口后，与机箱整体形成连续导电面，减少内部电磁信号向外泄漏，同时抑制外界干扰进入主板区域。对于工业现场使用的工控机，环境中存在变频器、伺服驱动器、继电器等强干扰源，挡片与机箱、板卡耳板之间的可靠接触尤为重要。折弯面上的小凸点或接触齿在锁紧后可以刺破表面涂层，改善导电连续性；若表面处理层过厚或贴合间隙过大，屏蔽效果会明显打折。

　　设计思路上，先依据ATX机箱后窗槽口轮廓确定挡片主片长宽，再根据板卡耳板厚度与机箱卡槽深度确定两侧折弯尺寸。上端卡舌要兼顾插入便利性与定位间隙，间隙过大挡片晃动，间隙过小则批量装配时难以顺利卡入。下端固定耳的折弯高度需要让螺钉头压紧面与机箱螺柱端面平行，偏斜会导致锁紧力不足。板体边缘采用折边或去毛刺处理，避免装机人员手部被锐边划伤，同时提高薄板自身刚度，减少长条形板件在受力后的扭曲变形。

　　安装边界检查时，需要把挡片放入机箱后部装配空间中核对：挡片外表面应与机箱后平面基本齐平，不能凸出过多影响设备并柜摆放；内侧折弯边不能与板卡元件、电容、接口外壳发生干涉；下端螺钉锁紧位置要预留螺丝刀操作空间。对于多槽位连续安装场景，相邻挡片或板卡挡边之间不能重叠，槽位间距按机箱标准节距布置，任何一件宽度超差都会连累后续板卡无法就位。

　　从建模角度看，使用钣金方式构建这类零件比实体拉伸更符合生产需求，工程师可以直接输出展开长度，核算毛坯下料尺寸，检查折弯扣除是否合理。异形卡口、小耳片、让位缺口等特征都要在展开状态下复核孔边距，孔位过于靠近折弯线时，折弯过程中孔形会被拉扯变形。经过装配验证的挡片结构，可直接派生不同表面处理、不同接口开孔的系列件，用于标准机箱、工控主机和小型服务器的扩展槽配置。
