3D打印VESA显示器悬臂壁挂支架

　　这套结构针对桌面空间紧张、又需要把大尺寸曲面屏从工作台面解放出来的使用场景而做。常见的应用环境是家庭工作站、小型设计室、设备调试台以及工控操作位——这些地方往往台面已经堆满键盘、控制器、线材和样件，显示器底座既占地方又限制了屏幕的前后俯仰与高度调节。把屏幕挂到墙面或竖框上之后，台面纵深可以完全让给操作物料，视线高度也能按坐姿或站姿自由调整。

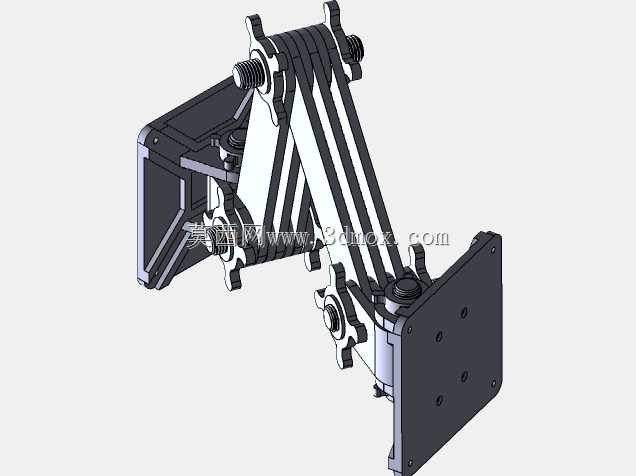

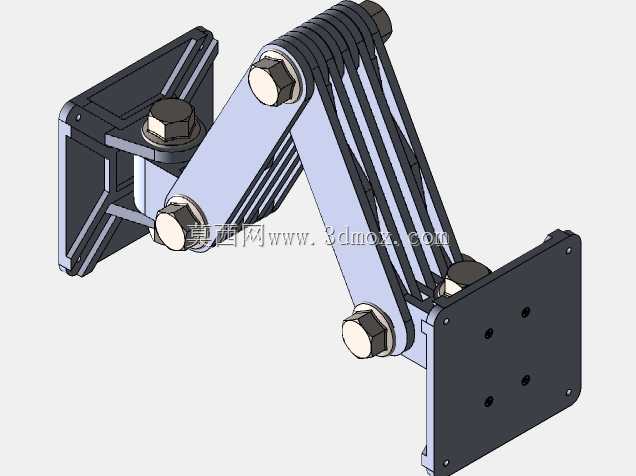

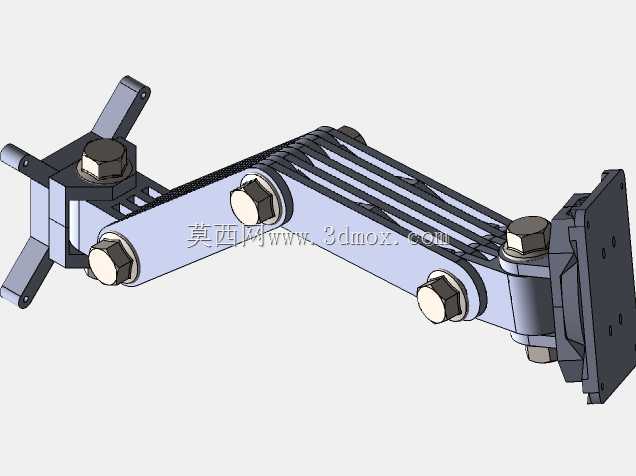

　　承载对象是两台偏重的宽屏显示器，整机连同支架端的负载接近十五公斤，这对悬臂的关节刚性提出了比较实际的要求。普通薄钣金悬臂在这种负载下容易出现低头、晃动和关节蠕变，因此结构在迭代中把重点放在了力流传递上：主臂采用两段式铰接，靠近墙面的三角底座通过多个固定点把弯矩分散到墙体，臂身则用加宽的连杆截面来承受屏幕伸出时产生的倾覆力矩。关节处全部改用螺栓加螺母的锁紧方式，而不是依赖塑料螺纹本身，这样在反复调整角度后仍能保持稳定的夹持力，不会因为塑料蠕变而慢慢松脱。

　　设计思路上刻意控制了零件种类，整套可打印件只有六个不同的基础形体，便于在家用或桌面级设备上小批量制作。打印采用PETG材料，层厚取0.2mm，填充比例约25%——这是在刚性、韧性和打印耗时之间比较平衡的一组参数。PETG相比脆性材料更耐冲击，在支架意外受力或拆装时不容易沿层纹开裂；臂体在受力方向上尽量让走线顺着层纹分布，避免把关键承拉截面放在层间结合最弱的方向。

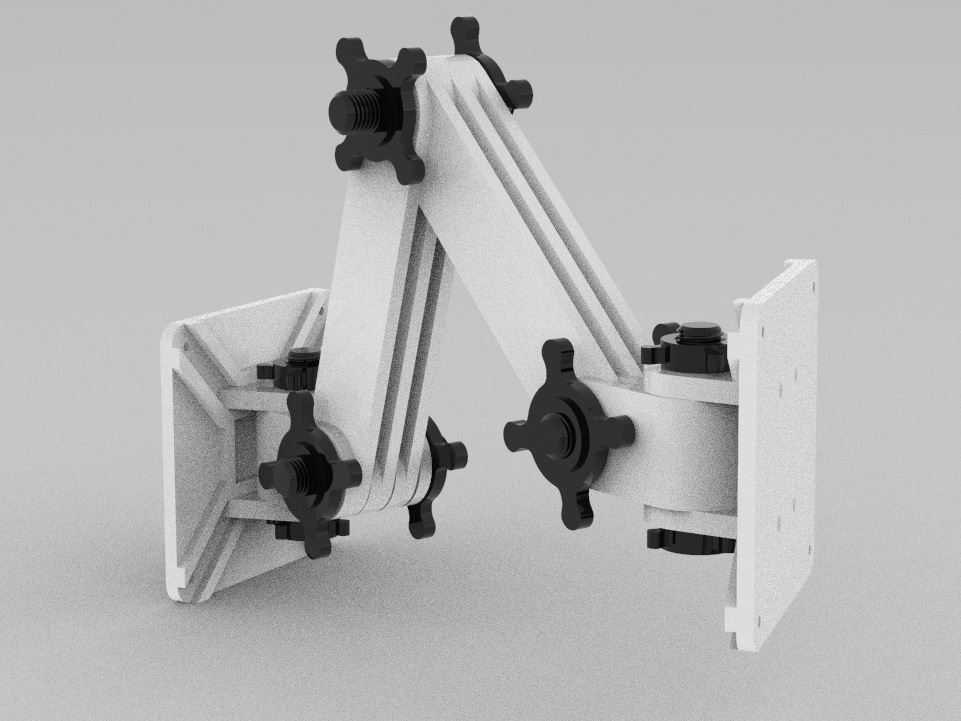

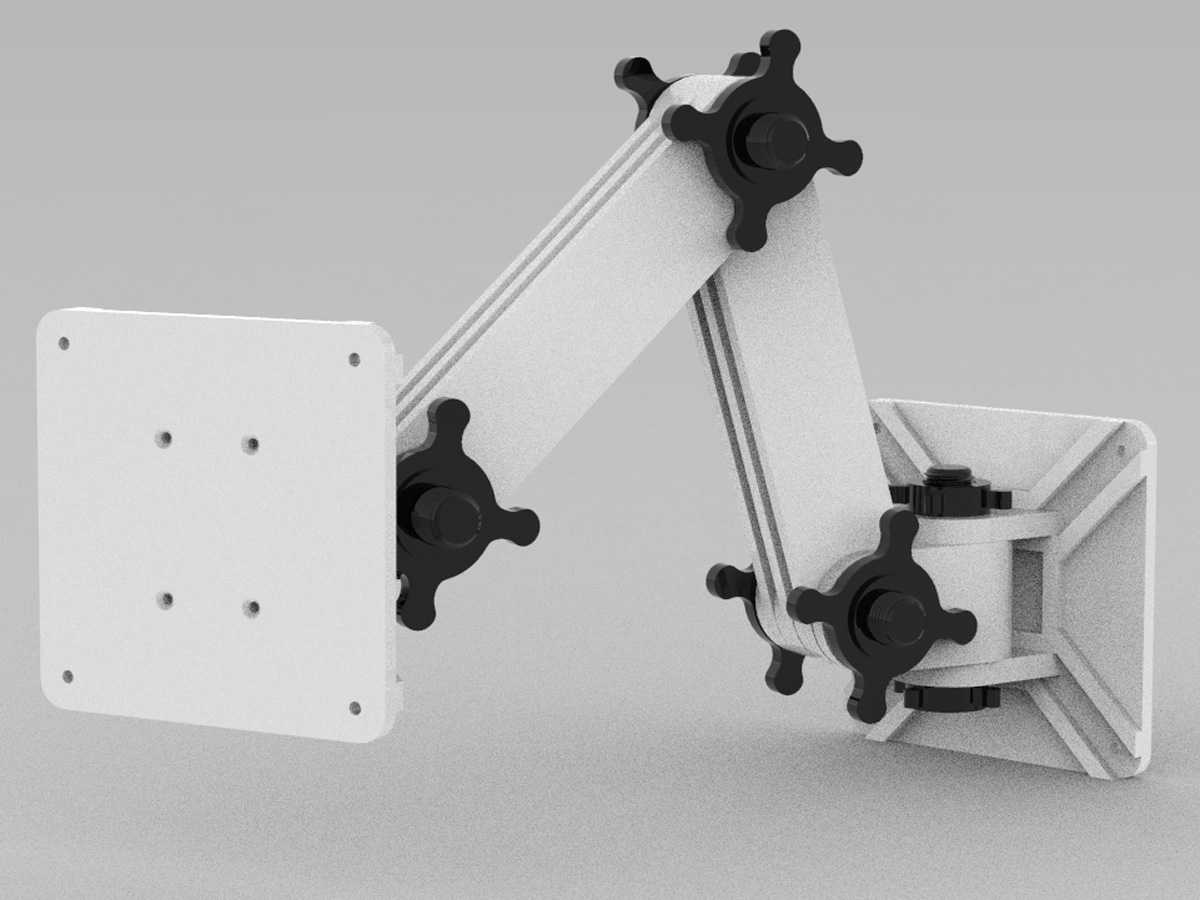

　　功能上，悬臂支持多关节转动：底座与第一段臂之间、两段臂之间、臂端与屏幕挂板之间都预留了铰接轴，屏幕可以完成伸出、收回、左右摆动以及俯仰倾斜。后期版本专门加大了显示器侧的倾斜范围，并对挂板做了加重和加宽处理，目的是让大屏在俯角状态下依然不颤。代价是零件数量和整体重量有所上升，但换来的是屏幕在触控、打字或设备振动时画面更稳，这一点在长时间盯屏做三维建模和看图时体感差别很明显。

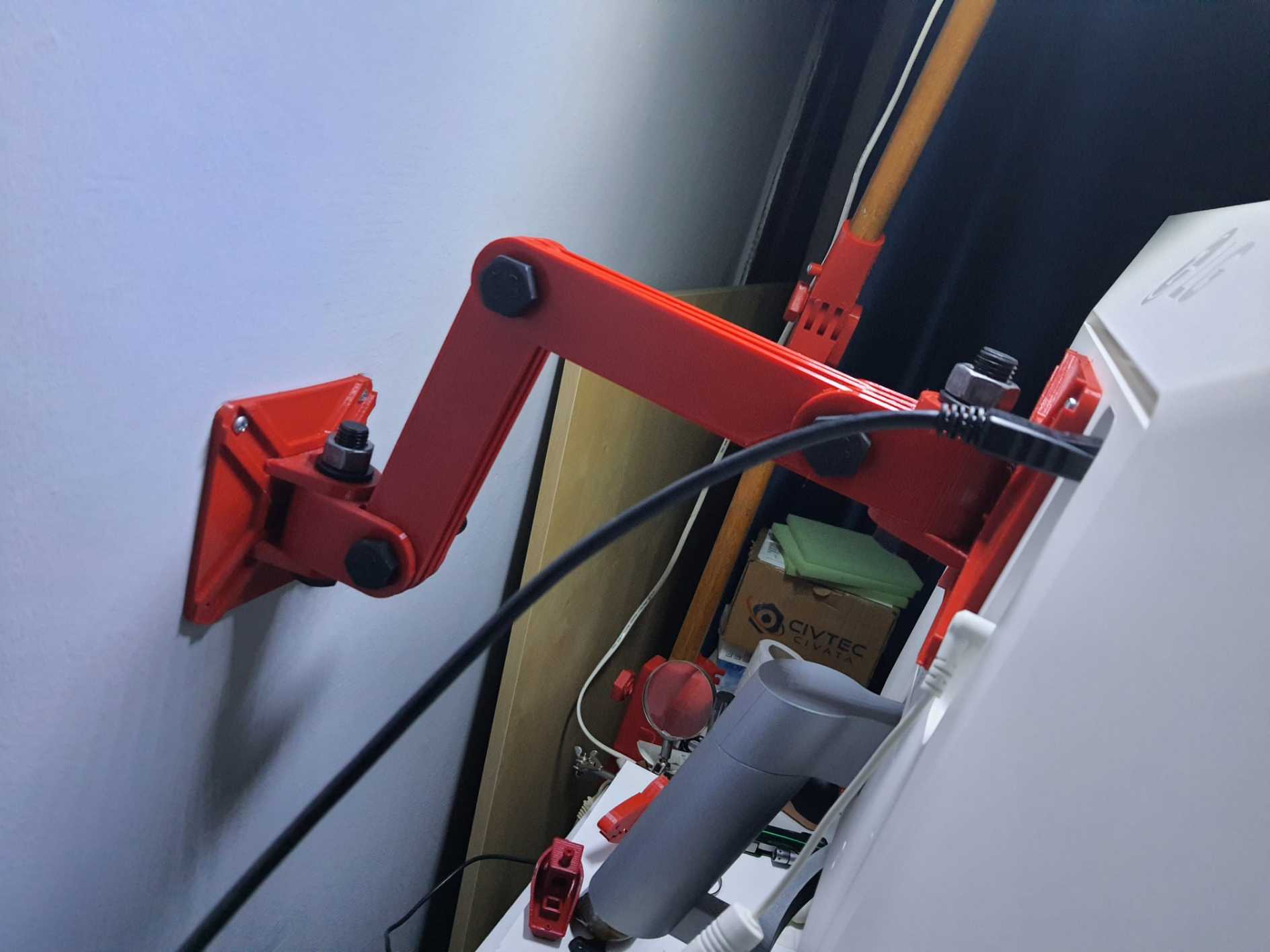

　　安装边界需要在选型阶段就确认清楚。壁挂底座要固定在能承受持续弯矩的实体墙、立柱或加强过的竖框上，不能直接锁在单薄的石膏板或空心隔断上；固定点间距和底座三角区的尺寸决定了墙面需要预留的平整区域。屏幕侧挂板遵循VESA孔位标准，安装前要核对显示器背面的孔距、凹槽深度以及接口出线方向，避免挂板压住线材或挡住散热孔。臂体完全伸出时，屏幕重心会离墙较远，此时对底座的抗拔力要求最高，因此固定件的规格和锚固方式要按满负载工况来选，而不是按屏幕自重简单估算。

　　走线也是这类悬臂在实际使用中容易被忽视的环节。模型在臂身外侧预留了线缆走向，电源线和信号线可以沿臂体绑扎收纳，既减少屏幕移动时的拉扯，也避免线材垂在工作台上方干扰操作。对结构设计从业者来说，这套东西的参考价值在于它展示了一个典型的“以塑料件承担姿态调整、以标准紧固件承担锁紧与传力”的混合受力方案：3D打印件负责复杂外形和快速迭代，螺栓螺母负责反复拆装下的可靠性，两者分工明确，适合在小批量、个性化的工位改造中直接借鉴。
