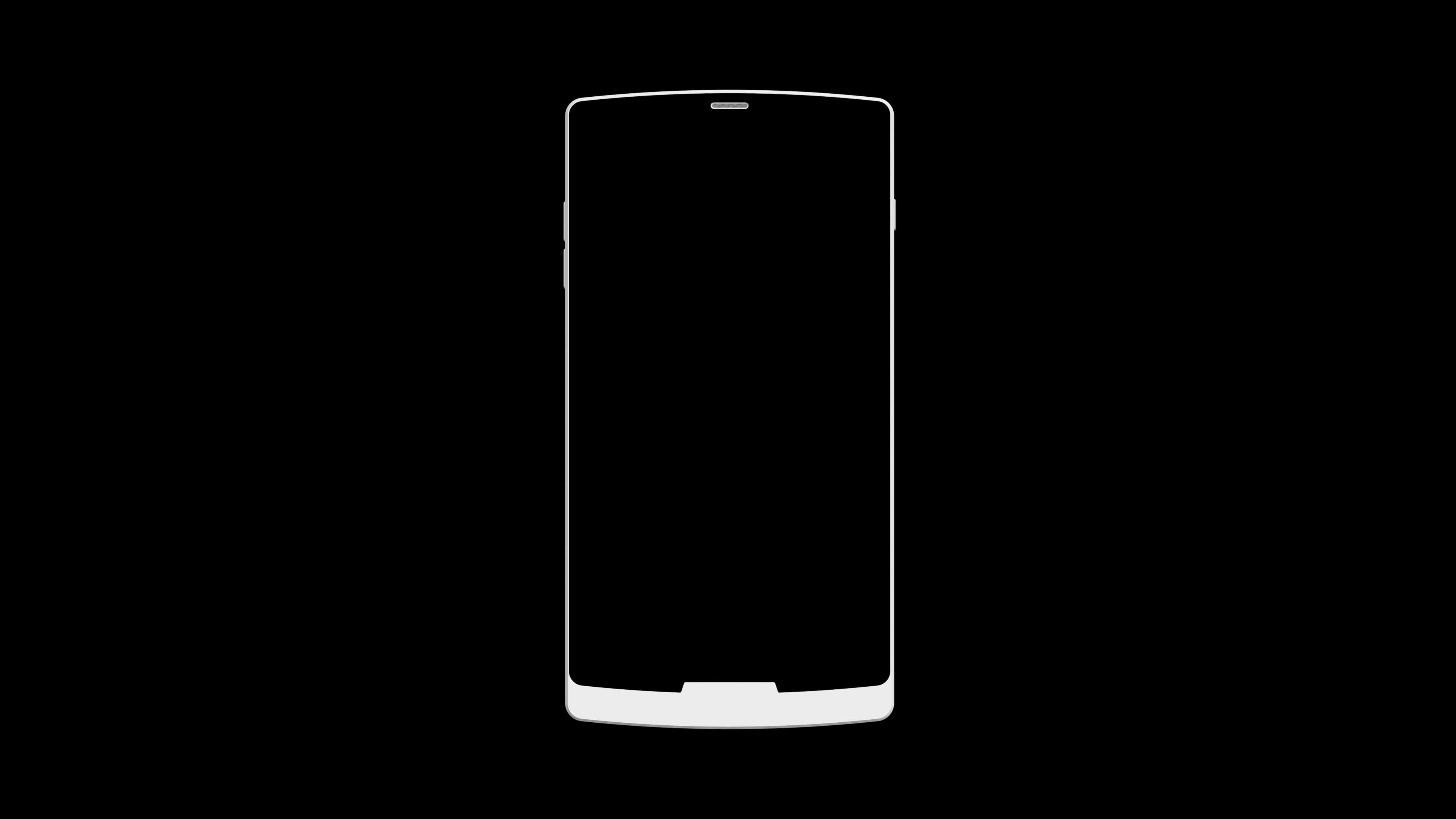

概念智能手机整机结构外观造型

　　这套概念智能手机三维结构围绕消费电子整机外观验证展开，建模时没有把它当作单纯渲染摆件处理，而是按照手持通讯终端在方案评审、结构干涉检查、装配关系梳理中的实际需求搭建。整机以直板触控形态为基础，机身轮廓、屏幕边界、中框过渡、背部曲面和侧边控制件均按可装配逻辑组织，适合用于产品概念阶段的空间校核、外观比例讨论以及内部元件占位分析。

　　从使用场景看，这类模型主要服务于手机方案设计前期：工业设计人员需要确认机身长宽厚比例、握持边缘弧度和正面视觉重心；结构工程师则要据此判断电池容纳区域、侧边按键行程、卡托抽出路径以及接口开口位置。虽然该方案属于概念化表达，但模型保留了智能手机必须具备的关键组成，使它能够支撑从外观草模向详细结构设计过渡的讨论，而不是停留在封闭实体层面。

　　电池区域按照3200毫安时量级电芯的布置需求进行空间预留，建模重点在于呈现电池在机身内部的占位边界，以及它与后盖、中框、屏幕模组之间的安全距离。实际工程中，电池不仅要满足容量目标，还要兼顾厚度控制、重心位置、散热路径和维修拆卸顺序。概念阶段将电池包络体纳入整机，可以尽早发现机身过薄导致的电芯压缩风险，也能评估后盖隆起、主板堆叠和屏蔽罩位置是否冲突。

　　侧边控制部分包含一个电源按键和两个音量按键。电源键承担唤醒、锁屏和开关机操作，音量键则负责音频调节与系统快捷操作。三个按键在模型中沿机身侧部分布，位置关系符合单手握持时拇指或食指的触达范围。结构表达上需要关注按键凸出高度、侧壁开孔长度、按键与内部微动开关之间的按压间隙，以及防尘防水设计中密封圈可能占用的空间。若按键过于贴近中框转折面，后期装配时容易出现按压卡滞；若开孔过长，则会影响侧键手感和机身强度。

　　SIM卡托是通讯终端中典型的细小组件，模型将其作为独立结构要素进行表达，便于观察卡托外形、托盘槽位和机身侧孔之间的配合关系。工程设计时，卡托需要兼顾SIM卡容纳、插拔导向、顶针孔位置和外观缝隙控制。卡托帽与中框外表面应保持齐平，边缘不能形成明显台阶；托盘进入机身内部后，还要避开主板器件、连接器和加强钢片。该概念方案对卡托结构进行了简化，没有完全展开真实卡托的弹出与限位细节，因此在后续细化时需要补充卡托导轨、防水胶圈、卡簧触点和防呆特征。

　　底部接口区域体现了微型USB端口的布置思路，接口位于机身下端，便于用户在充电或数据传输时握持手机，也有利于线缆自然下垂。需要注意的是，概念模型中的端口形态并未完全按照标准接口尺寸建立，实际开发时必须依据选定接口规范校核舌片位置、金属外壳宽度、插拔方向和开口强度。接口周围还要预留麦克风孔、扬声器开孔、天线隔离区以及螺丝固定位，不能只依据外观中线位置确定端口。

　　外形尺寸方面，整机遵循常见直板手机的手持边界：屏幕占据正面大部分区域，四周边框保留足够宽度以容纳显示模组、触控排线和中框连接结构；背部曲面服务于握持贴合感，同时为电池厚度和摄像头区域提供过渡。安装边界上，屏幕组件、中框、后盖、电池、按键、卡托和接口都需要在同一装配坐标系中检查相对位置，避免外观面与内部元件发生干涉。中框作为承载主体，既要连接前后外观件，也要为主板、电池、按键和接口提供定位基准；边角圆角不能只按视觉效果设定，还要考虑注塑或冲压成型、跌落冲击和装配公差。

　　建模思路上，先建立机身主轮廓和屏幕基准面，再依次分割侧键、卡托孔、底部接口和背部区域，使每个功能特征都能对应真实手机的装配层级。对于结构设计人员，这种方式比单一实体更有价值：它可以用来剖切观察内部堆叠，也可以隐藏后盖检查电池与主板占位，还能单独导出侧键、卡托等小件进行公差分析。外观评审时，模型能够展示整机比例和表面连续性；工程评审时，则能够提示哪些区域仍属于肤浅浅模，哪些位置需要补充卡扣、筋位、螺丝柱和定位槽。

　　在后续深化中，应优先完善卡托弹出机构、接口标准尺寸、按键内部开关、电池固定胶位、中框加强筋和后盖装配方式。若面向量产，还需加入天线净空区、扬声器音腔、麦克风密封、散热石墨片和主板连接器位置。该概念模型的价值在于把智能手机的核心功能要素集中到一个可观察、可剖切、可讨论的三维整机中，为数码产品从概念造型走向结构细化提供清晰的空间基础。
