笔记本M.2固态硬盘固定支撑托架

　　这套托架结构面向笔记本内部M.2规格固态硬盘的加装与换装场景，主要解决主板预留M.2插槽周边缺少原生固定点位、SSD尾端悬空易受振动影响的问题。在游戏本、移动工作站这类内部空间紧凑的设备中，存储升级往往受限于壳体造型、主板布局与散热模组位置，标准2280长度的M.2固态盘无法直接依靠主板端部螺柱固定，托架便承担转接支撑与定位约束的作用。

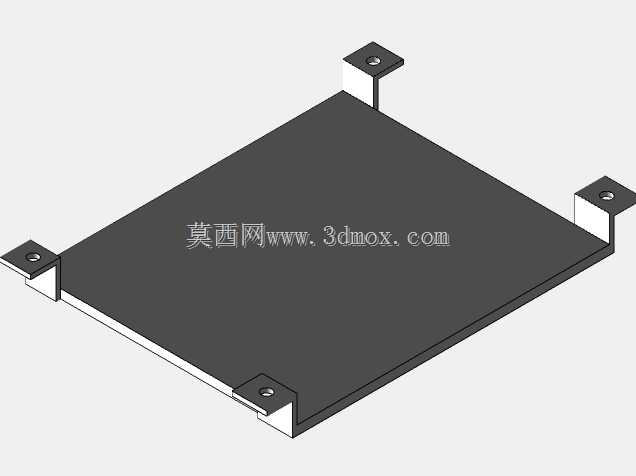

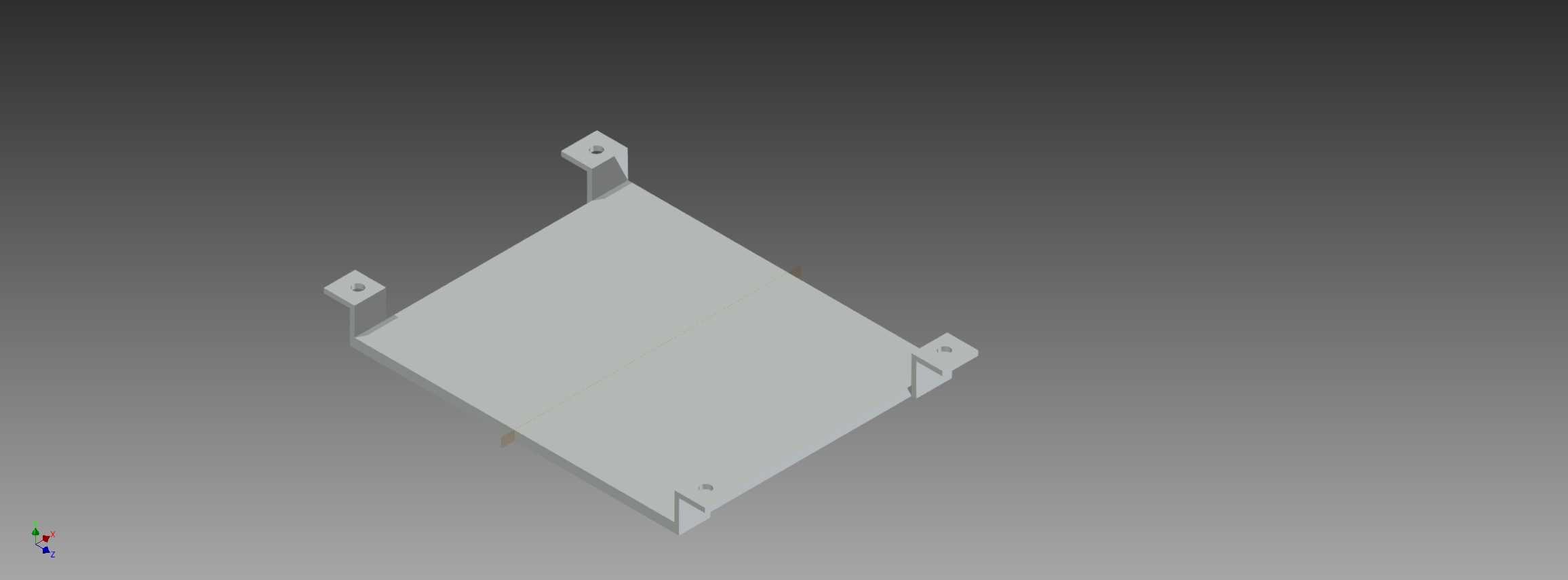

　　从结构形态看，零件主体为一块近似矩形的薄板，板面承担承托功能，四个角部向上延伸出带孔的安装耳座。耳座孔位用于穿入螺钉，将整个托架固定在笔记本底壳或主板周边的既有螺柱上；板体边缘设置的折边与缺口，则对应SSD端部固定、避让连接器和贴合壳体曲面的需求。薄板与立耳之间采用折弯或一体成型思路，在控制重量的同时提高垂直板面方向的抗弯能力，避免SSD插入后因按压、运输振动产生翘曲。

　　设计时首先要确认的是安装边界。M.2固态盘本身宽度遵循22mm规范，长度则随2230、2242、2260、2280等规格变化，托架承托面的有效长度必须覆盖目标盘体，并在金手指插入端留出连接器插拔空间，在尾端固定孔处保留螺钉锁紧位置。板厚不宜过大，否则会侵占笔记本底部本就紧张的间隙，也可能与散热片、电池或排线干涉；板厚过薄又会导致支撑刚度不足，因此耳座根部的过渡圆角、折边高度和孔边距都需要结合实际材料厚度校核。

　　四角安装耳并非简单对称布置，其位置取决于笔记本内部既有螺柱的分布。建模时需要以主板M.2插槽中心线为基准，先确定SSD金手指插入后的盘体姿态，再反向推导承托板的轮廓；耳座孔位则要对照底壳柱位坐标，保证装配时托架能够平稳落位。孔与螺钉之间预留合理间隙，用于吸收壳体注塑公差和组装偏差，但间隙不能过大，否则托架在受振时会产生横向窜动。

　　功能上，托架并不参与电气连接，它的核心作用是机械固定。M.2盘体一端通过金手指插入插槽，另一端或侧边依靠螺钉、压片限制位移，托架则在下方提供连续支撑面，减少盘体在插拔、搬运和跌落工况中的悬臂受力。对于采用单面颗粒的SSD，承托面可贴近盘背；若用户加装薄型散热贴或导热垫，则需在板面与盘体之间预留压缩量，避免顶起盘体造成连接器接触不良。

　　外形细节上，板体边缘的缺口主要服务于避让。笔记本内部常有加强筋、螺柱根部、线缆走向和壳体拔模斜度，托架若按完整矩形处理，装配时容易与这些结构发生硬干涉。角部立耳上的小孔轴线垂直于安装基准面，螺钉锁紧后可把托架压贴在定位柱上；立耳高度则决定承托面相对底壳的抬升距离，该尺寸必须与M.2插槽高度匹配，使SSD装入后保持近似水平，避免金手指承受附加弯矩。

　　在工程建模中，这类零件虽然体积小，但基准链要求严格。插槽端面、主板安装面、底壳螺柱中心和SSD尾孔共同构成装配约束，绘制草图时应先建立装配骨架，再生成板体、耳座和避让切口。折弯件需标注展开尺寸、折弯半径和折弯方向；机加工或打印件则应控制孔位公差与板面平面度。对于维修和升级场景，托架还要保证反复拆装后孔位不滑丝、边缘不与盘体摩擦，因此孔边距、圆角过渡和螺钉选型都不能只按外观处理。

　　实际使用中，托架装入后，M.2固态盘沿插槽方向斜向插入，再下压至承托面，最后通过端部固定点锁紧。托架限制盘体法向跳动和侧向移位，同时把振动载荷分散到多个底壳连接点，而不是让连接器单独承受。它适用于笔记本维修、存储扩容、旧机型改造以及内部结构验证等工作，也是结构设计人员理解小型电子附件如何在受限空间内完成定位、支撑和避让的典型实例。
