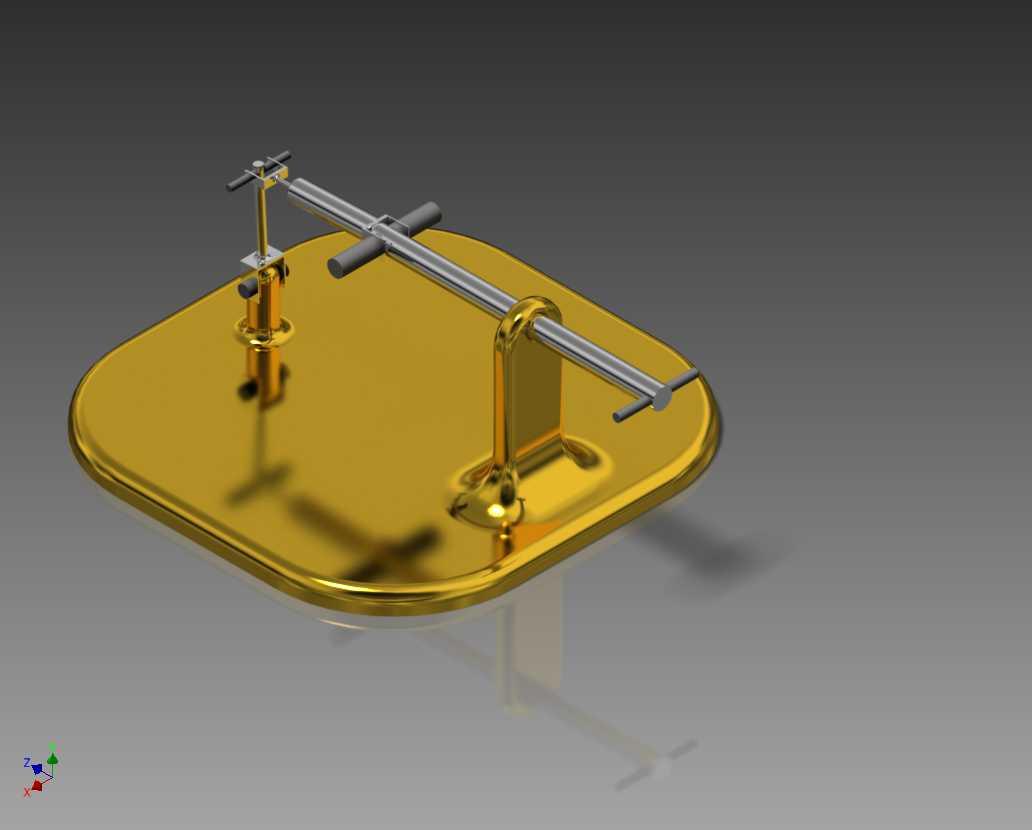

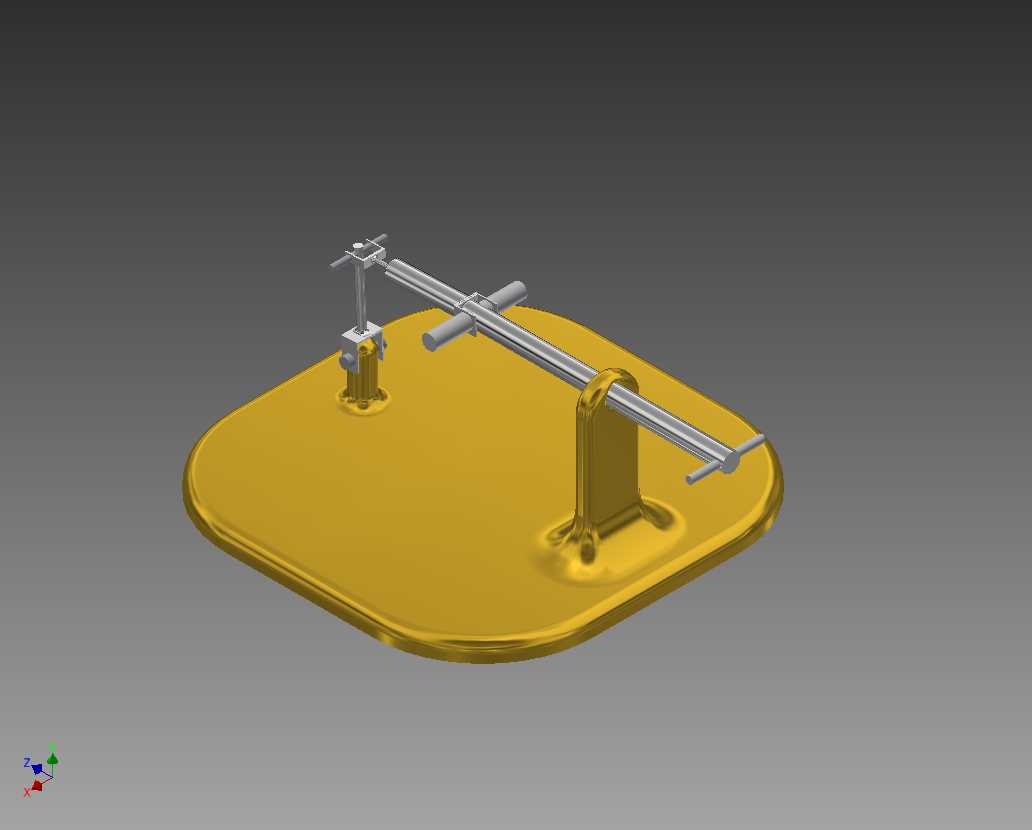

这套小型台式移动加工工装主要面向小尺寸工件的轻量切削、修磨、钻孔与定位演示场景,常见于教学实训、维修工位、样品试制间以及小型五金加工台。它把原本分散的手持加工动作约束在一条稳定的直线导轨上,使刀具或工件能够沿固定方向平稳进给,降低操作者凭手感控制进给时产生的偏斜、抖动和过切风险。工装底部采用圆角矩形承载平台,平台面积足以容纳常规小型零件,同时四周圆角处理可减少工位磕碰,台面作为整个装置的安装基准,立柱、导向支架和相关压紧件均直接固定在台面上,形成刚性较好的整体结构。

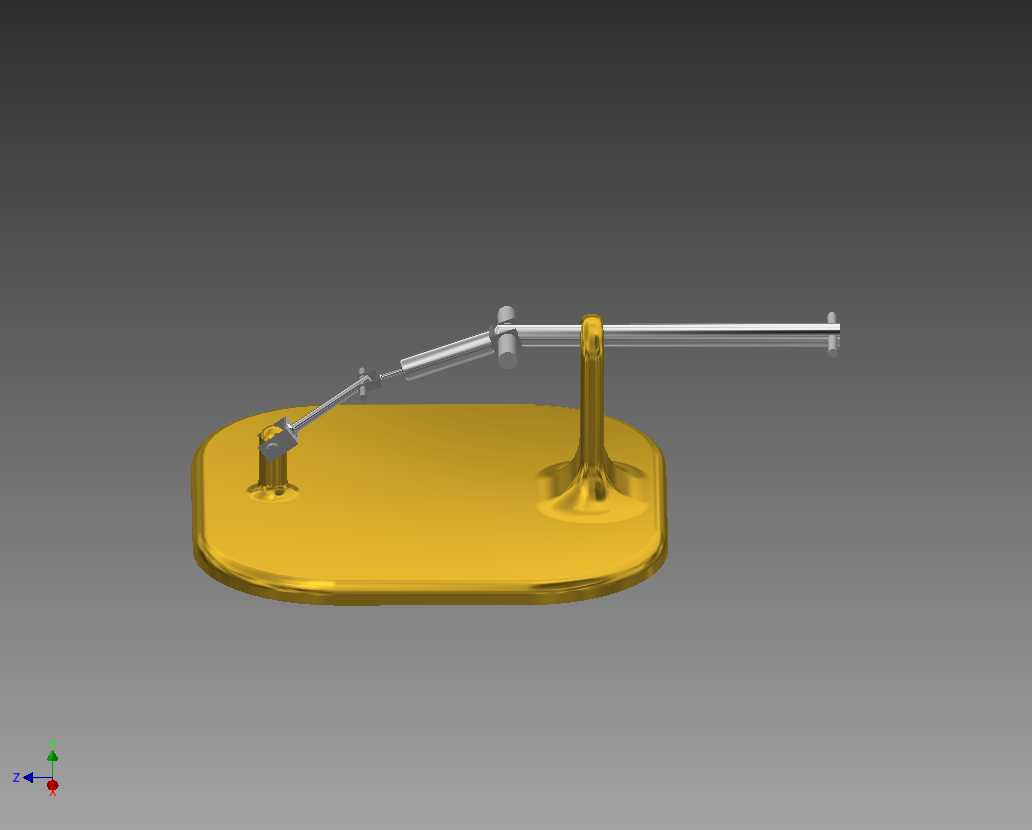

从实际用途看,该装置并不追求大型机床的高功率与高自动化,而是强调便携、直观和易调整。维修人员可在台面上固定待修小件,通过横向滑杆控制加工头的移动轨迹;实训教学中,它能够清楚展示直线进给、立柱支承、导轨导向和夹具锁紧之间的关系;样品试制时,则可用于完成简单的端面修整、槽位找正、轻铣或辅助钻孔。其结构逻辑非常明确:底部平台负责提供安装平面与配重稳定性,左侧立式支柱承担高度调节和悬臂支承,中部横向圆导轨承担移动导向,端部操作件用于控制进给位置,右侧立式支座对导轨远端形成支撑,避免长导轨悬伸后产生挠曲。

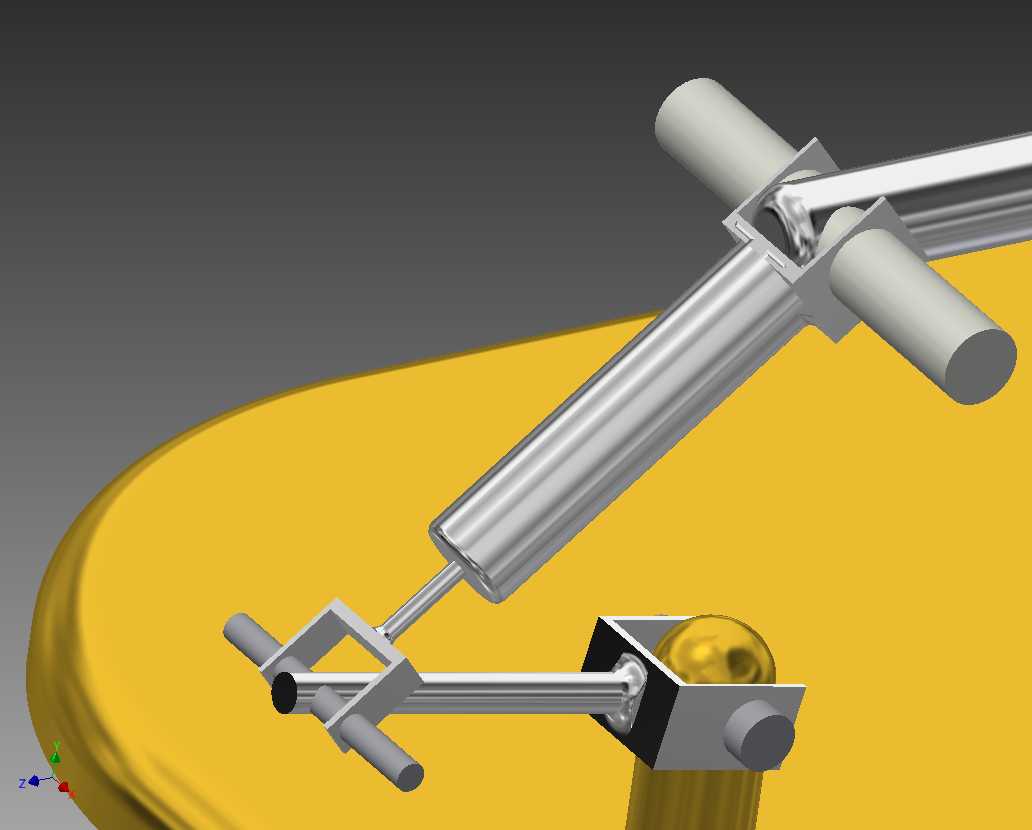

设计思路上,这套工装优先保证运动路径清晰和装拆便利。横向导向件选用长圆杆形式,加工与采购都较容易,滑动配合面便于控制间隙;支座采用立式耳板结构,将圆杆夹持在合理高度,使加工区域下方留出足够的工件放置空间。左侧支柱带有锁紧与调节结构,可根据工件厚度、刀具长度或加工姿态调整上部横杆位置,使同一套工装适应不同高度的作业需求。导轨上的滑动组件承担刀具或加工头的安装接口,其沿杆轴方向移动时,运动被限制在单一自由度内,操作者只需控制推进速度和起止位置,不必同时纠正多个方向的偏差。

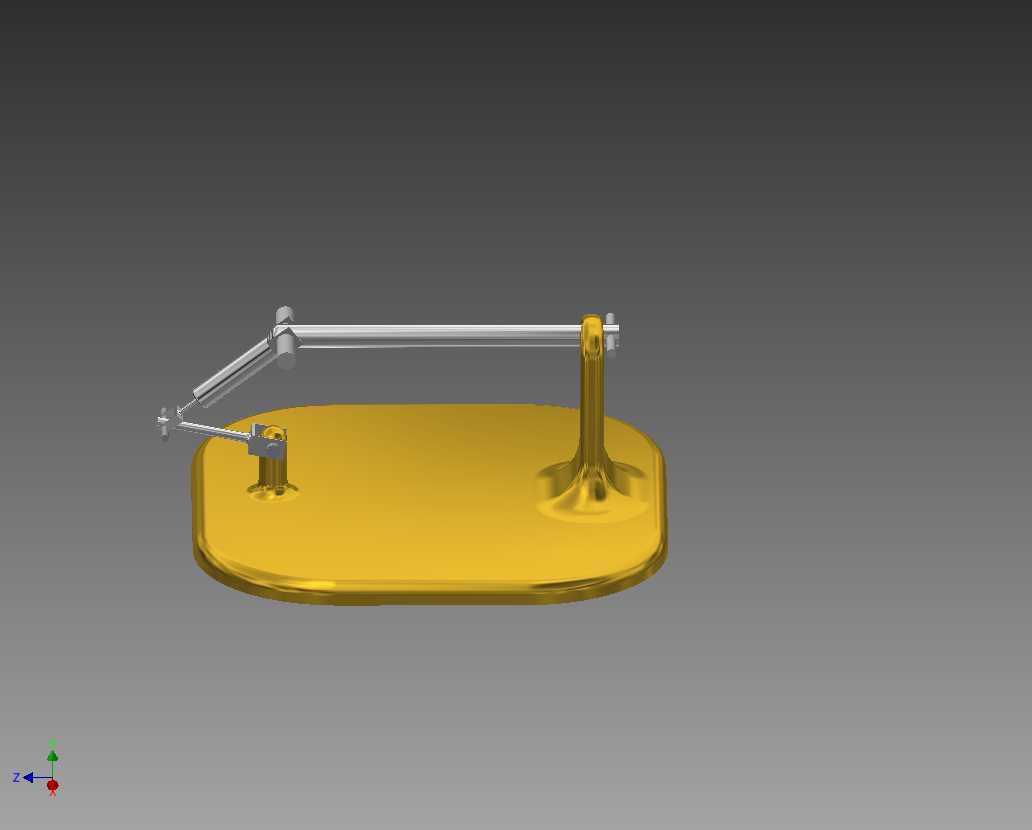

外形尺寸与安装边界方面,整体占地以底部平台为限,适合放置在普通工作台面上,不需要单独做地基。平台外缘即为主要安装轮廓,上部导轨长度略向两侧延伸,操作时应在平台左右预留手部活动和工具装拆空间;竖直方向的最高点位于左侧支柱及顶部操作件,布置工位时需考虑上方净空,避免与照明、吊架或搁板干涉。导轨下方到台面的空间决定可容纳工件的最大高度,实际使用时应结合夹具厚度、刀具伸出长度和压紧件高度共同校核。若工件较高,可通过立柱调节提升导向组件,但提升后会增大受力力臂,因此轻载加工时更适合采用较低、较稳的布置。
结构建模时需要重点关注几处配合关系。其一,圆导轨与支座孔位应保持同轴,两端支撑孔若不同轴,滑动件会出现卡滞;其二,立柱与台面连接区需承受横向进给产生的力矩,台面厚度、紧固件规格和支承面接触范围都要满足刚性要求;其三,滑动件与导轨之间宜保留合理间隙,间隙过小会因加工误差导致移动阻力增大,间隙过大则会影响加工直线度;其四,所有凸出的操作手柄和锁紧件应避开工件装卸路径,保证操作人员能够快速更换工件。
在工况适配方面,该工装更适合低切削力、低进给阻力的作业。若用于金属件较重切削,台面和导轨的振动会明显增加,需要额外增加压紧块、辅助支承或更换更大直径导向杆;若用于木件、塑料件、软金属件的修配,则现有结构更容易发挥操作简单、调整方便的优势。台面的平整性直接影响加工基准,因此装配时应先确认平台平面度,再依次安装立柱、导轨支座和滑动组件,并在锁紧后检查滑杆全程移动是否顺畅。
这类装置的价值在于用较少的机构实现明确的工艺约束。它没有复杂的数控轴系和防护外壳,但把台式作业中最关键的导向、支承、高度调节和手动进给集中到一个紧凑结构中,便于理解移动加工设备的基本构成,也便于在非批量、多品种、频繁换件的场合快速投入使用。
