家用手动柑橘榨汁器结构造型设计

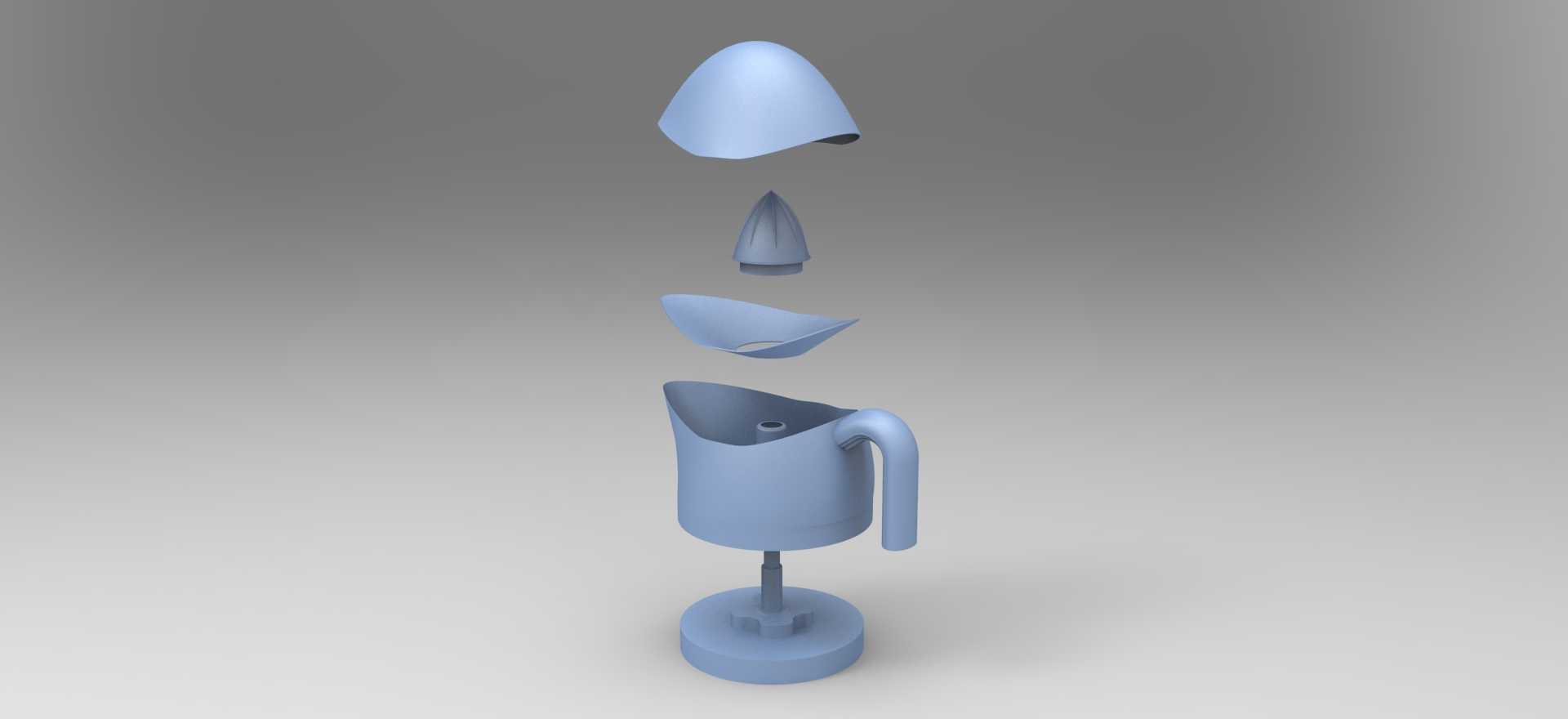

　　该手动柑橘榨汁器面向家庭厨房、小型饮品吧台、早餐自助区等轻量鲜榨场景，核心用途是对半切开的柠檬、橙子、柚子等柑橘类果实进行挤压取汁，无需外接电源，依靠手部下压与旋转动作完成果肉破碎、汁液导流、果渣隔离的完整流程。整机结构分为五个功能模块：带握持把手的盛汁基座、锥形凸棱榨汁头、带滤孔的隔渣挡板、透明防尘上盖以及底部防滑支撑结构。

　　建模阶段首先确定整机安装边界：基座主体采用变截面锥桶造型，底部直径略大于上部，放置在标准厨房台面上时占用平面尺寸约为160mm×140mm，整机总高度控制在220mm以内，侧边把手向外延伸35mm，保证握持施力时手部不会与桶身发生干涉，同时可平稳放入常规家用橱柜层架，层架净高预留240mm即可完成收纳。

　　盛汁基座作为核心承载件，桶身壁厚取2.5mm，采用食品级PP塑料注塑成型的工艺思路设计，内壁做光滑拔模斜度，拔模角取1.5°，既方便注塑脱模，也便于使用后冲洗残留果汁。侧边把手为中空弯管造型，与桶身采用一体化注塑连接，把手截面做椭圆过渡，长边30mm、短边20mm，握持时受力面积充足，倾倒果汁时可稳定控制出汁流向，把手底部与桶身连接处做R8圆角过渡，避免应力集中导致长期使用后连接处断裂。基座底部设计一圈高度8mm的加厚支撑边，支撑边底面预留浅槽可粘贴橡胶防滑垫，榨汁施力时整机不会随手部动作滑移。

　　锥形榨汁头位于基座中心位置，锥面均匀分布8条轴向凸棱，凸棱高度3mm，棱边做R1圆角处理，既可以在按压旋转柑橘时有效刮擦果肉囊胞，让果汁充分析出，又不会刮伤果皮导致过多苦性精油混入汁液。榨汁头根部设计直径60mm的定位法兰，嵌入基座中心的定位槽内，配合间隙取0.2mm，可直接拆卸取出，方便清理纤维残渣。

　　隔渣挡板布置在榨汁头外围、桶身上沿位置，板面上均匀排布直径2mm的圆形滤孔，孔间距4mm，果汁可透过滤孔流入下方盛汁腔，而果籽、粗大果肉纤维被阻隔在挡板上方，挡板边缘做翻边结构搭在桶身上沿，无需额外紧固件即可固定，拆卸清洗时可直接向上取出。透明上盖采用弧面穹顶造型，采用透明PET材质，壁厚1.2mm，盖合后完全罩住榨汁头与隔渣区域，既可以在闲置时阻挡蚊虫、灰尘落入盛汁腔，榨汁过程中也能防止果汁飞溅到台面，上盖与桶身配合处做1mm高的定位止口，盖合后不会轻易滑脱。

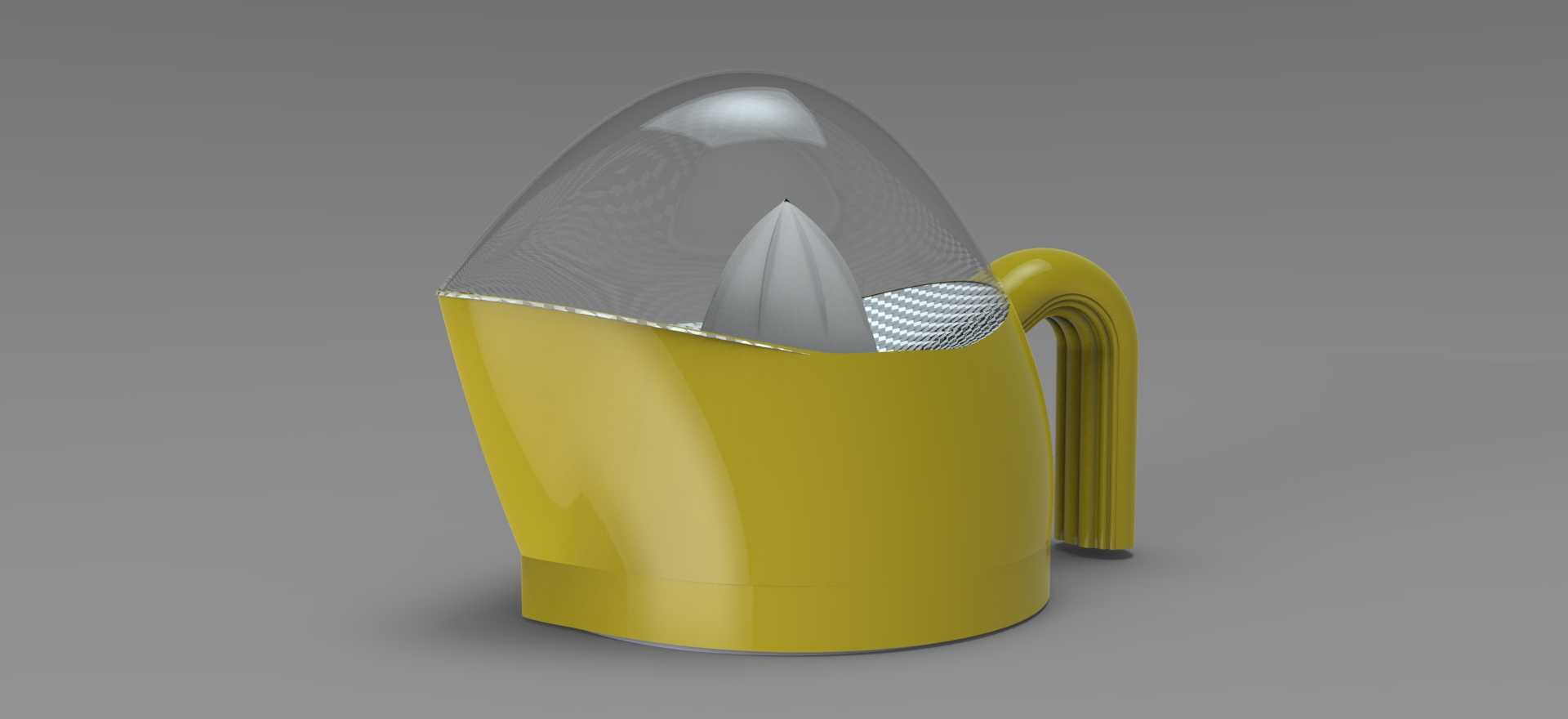

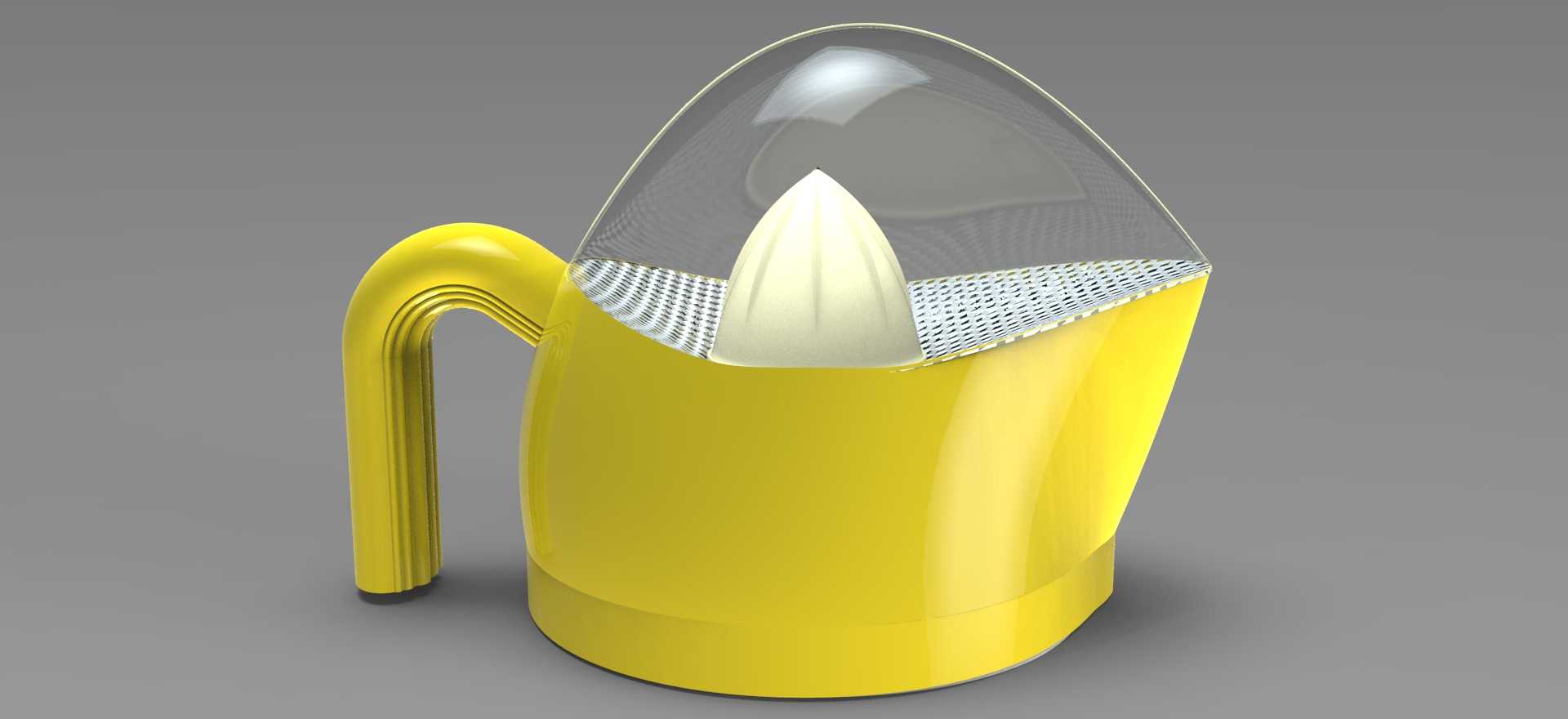

　　结构设计过程中重点校核了施力工况：用户下压柑橘时最大垂直作用力按150N计算，桶身侧壁、把手连接位置的应力均远低于PP材料的屈服强度，长期反复使用不会出现塑性变形。各零部件之间无复杂卡扣、紧固件，全部采用可拆式配合，用户使用后可将上盖、隔渣挡板、榨汁头全部拆分，每个零件都无清洁死角，冲水即可完成清理。整机造型采用流畅曲面过渡，黄色桶身搭配透明上盖，在厨房环境中辨识度高，曲面建模过程中所有相邻面均做G2连续处理，渲染后无生硬折边，完全符合注塑件的外观工艺要求，出汁容量设计为500ml，可满足2-3人单次饮用的鲜榨果汁需求，倾倒时桶口边缘做尖嘴导流结构，果汁流出时不会沿桶壁外洒。
