环形交叉撑杆果树栽培支撑钢架

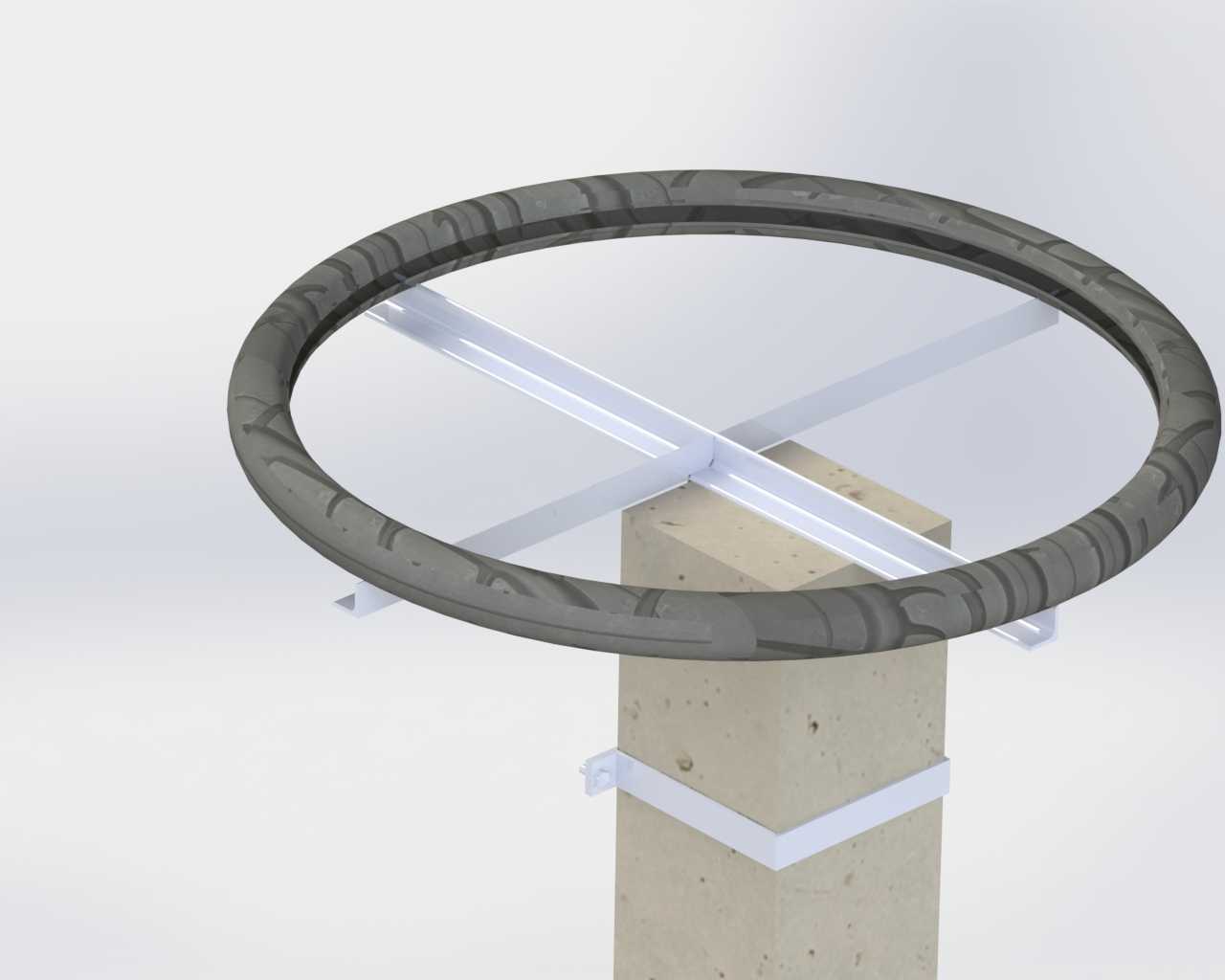

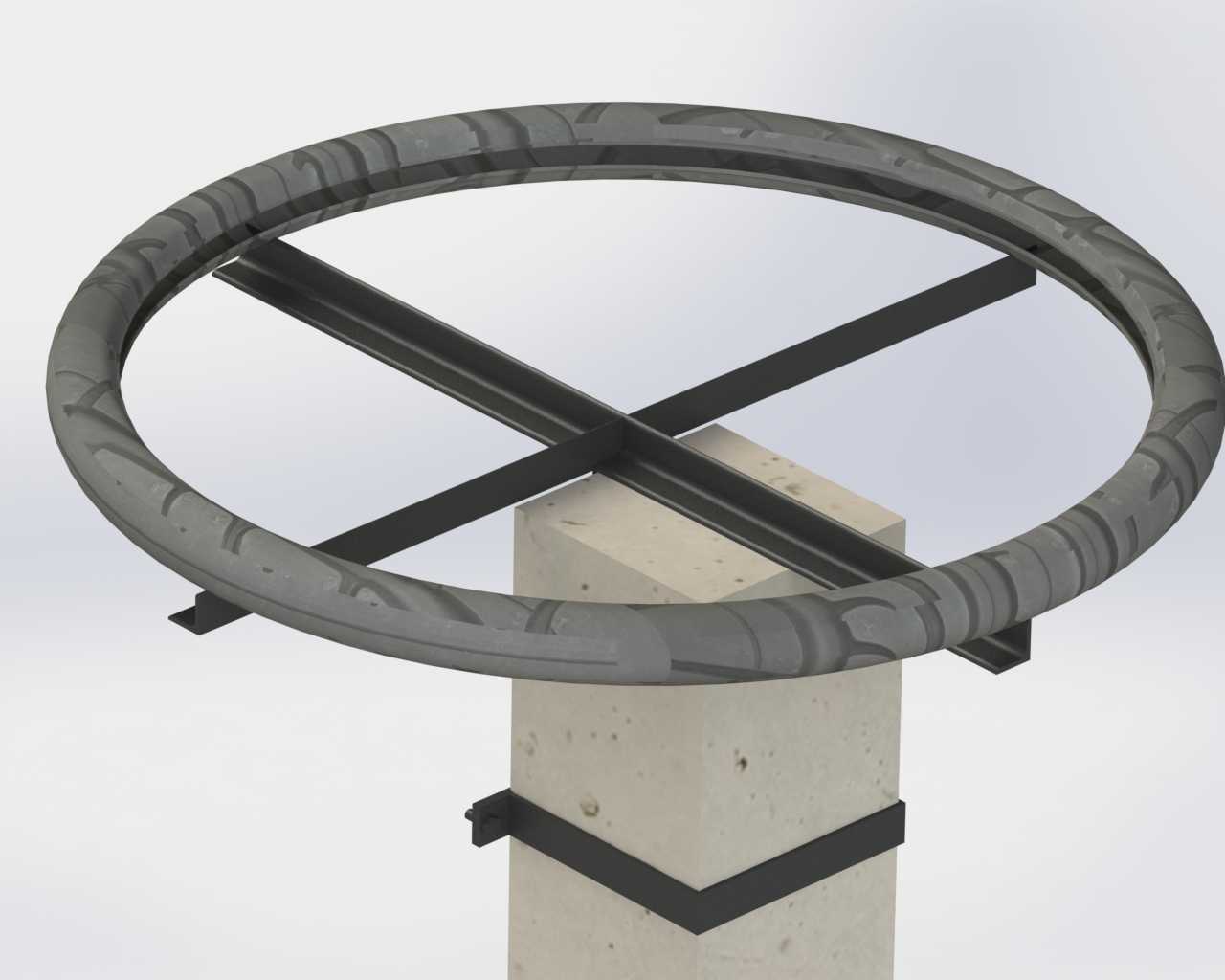

　　这套支撑框架主要面向规模化果园里挂果量较大、枝条外扩明显的乔木类果树，尤其适合树冠冠幅接近三米、结果期枝条负载快速增加的成龄果树。现场使用时，先把中部的方形混凝土立柱固定在树体主干旁的定植点位，立柱顶端承托十字交叉布置的两根长向型钢撑杆，撑杆向外延伸后托住外侧的整圈环形围框，围框处在树冠中下部的枝组分布高度，四周下垂或被果实压弯的侧枝可以直接搭靠在环框上，避免大风、暴雨或者集中挂果时枝条劈裂、整株倒伏。

　　从结构受力的角度看，十字交叉的两根撑杆是整套框架的核心传力路径：环框上各处承接的枝条重量会沿着环形构件向四个方向传递，最终汇总到十字撑杆的交叉中心点，再竖直向下导入混凝土立柱，荷载传递路径非常短，没有多余的复杂转接件。环框采用分段等截面的环形构件拼接而成，截面抗弯刚度经过匹配，不会因为局部某一段搭放了过重枝组就出现明显下挠；环框表面做了钝化防滑处理，枝条搭靠后不会因为风晃出现横向滑移。十字撑杆和环框的连接节点采用贴合式固定，撑杆端部直接抵紧环框内侧壁，既限制环框受侧向挤压发生的径向变形，也能把环框受到的水平风载直接传导到中心立柱，整套结构在水平方向的抗扭能力远优于单杆侧边支撑的简易支架。

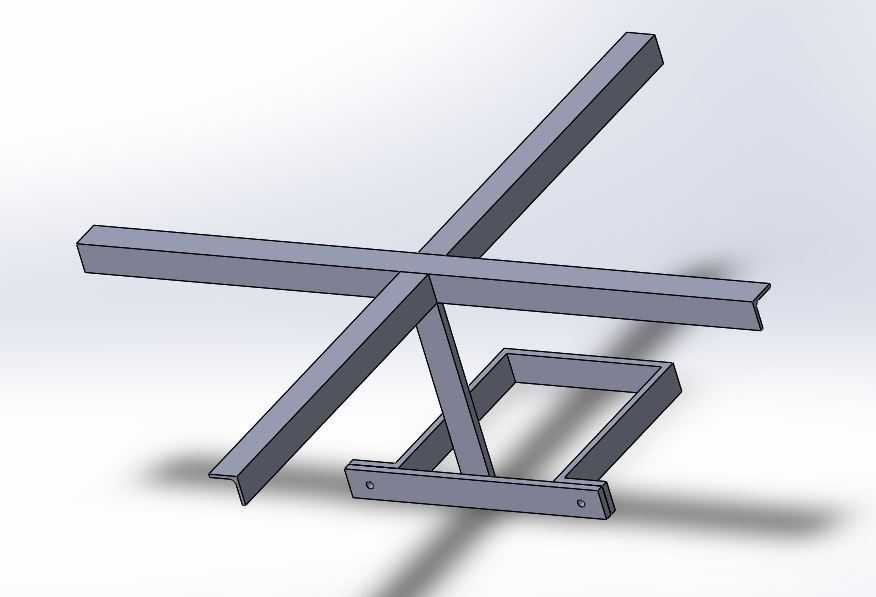

　　安装边界方面，中部混凝土立柱的截面尺寸适配果园常规现浇水泥桩的规格，立柱下部预留的两道抱箍卡位可以把十字撑杆的下段附属固定件锁死在立柱侧壁，防止整套上部框架绕立柱轴线转动。环形围框的外径根据成龄果树的平均冠幅设计，安装完成后环框和树体主干之间预留出足够的树干逐年增粗的生长间隙，不会在果树干径长粗后箍伤树皮。十字撑杆从中心交叉点向外伸出的长度略小于环框半径，撑杆端部和环框内壁完全贴合，没有突出环框外侧的尖角，田间作业的割草机、小型运输车从树旁通行时不会被突出构件刮蹭。

　　实际果园部署中，这套框架可以在果树初果期就提前安装，随着树体生长逐步把侧枝引导搭放在环框上，不需要等到枝条被果实压弯后再临时打桩拉线。和传统的竹竿支撑、单根木棍顶撑相比，环形围框可以同时承托来自圆周所有方向的侧枝，不存在支撑死角；十字交叉的撑杆把环形框架的悬空跨度拆分成四段，每一段环梁的计算跨度大幅缩小，同等负载下构件的截面可以做得更轻薄，整体耗材量更低。混凝土立柱本身耐潮耐腐，在果园高湿度、频繁喷洒水肥的环境下不会像木质立柱那样两三年就出现腐朽断裂，钢制的环框和撑杆经过表面防腐处理，露天使用周期可以覆盖果树整个盛果期。

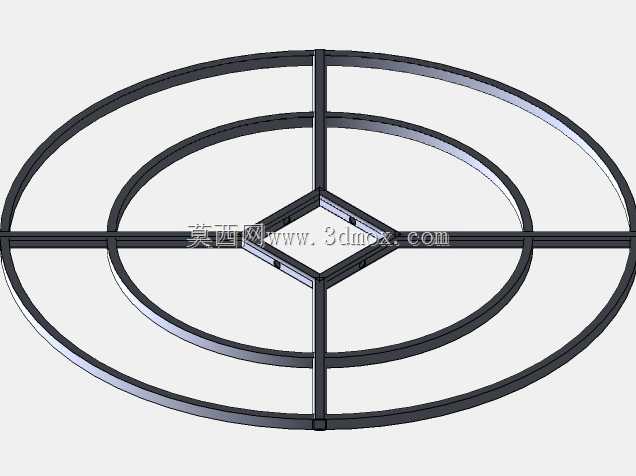

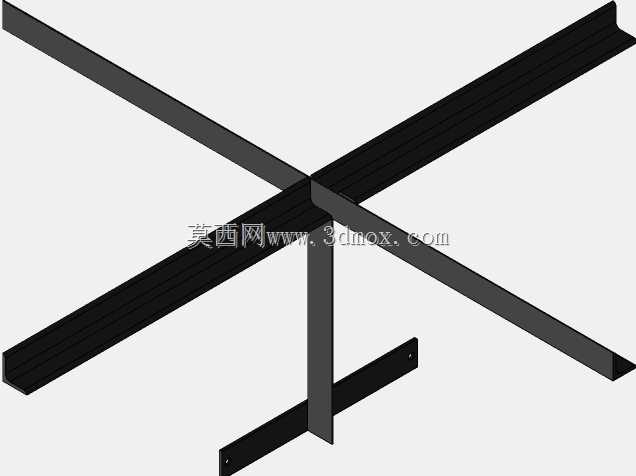

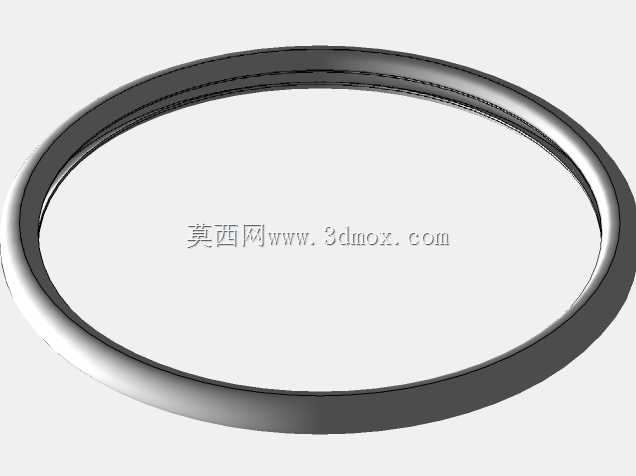

　　建模过程中，环形构件采用整圈等截面扫略成型，十字撑杆以中心交叉点为基准向四个方向对称拉伸，两个构件的配合位置直接做共面约束，装配关系简单清晰，没有冗余的自定义连接零件。中部混凝土立柱的外形保留了现浇水泥件的棱角特征，侧壁的抱箍件和立柱表面完全贴合，抱箍的锁紧位置避开了立柱顶端撑杆的安装区域，现场施工时可以先竖立固定立柱，再依次安装十字撑杆、环形围框，最后锁紧侧壁抱箍，安装工序不需要大型吊装设备，两名果园管护人员即可完成单套框架的布设。
