渐开线花键传动轴精密结构造型

　　花键轴在传动系统里承担着把旋转扭矩从动力端稳定输送到执行端的任务，常见于变速箱输出段、机床进给机构、工程机械行走驱动以及需要轴向滑移配合的离合部位。和普通平键连接相比，花键结构依靠沿圆周均布的多齿同时参与啮合，齿面接触面积更大，单位长度能够承受的载荷更高，对中性也更出色，在高速旋转、频繁正反转或者需要齿轮沿轴向往复滑动的工况下，这种结构的优势尤为明显。

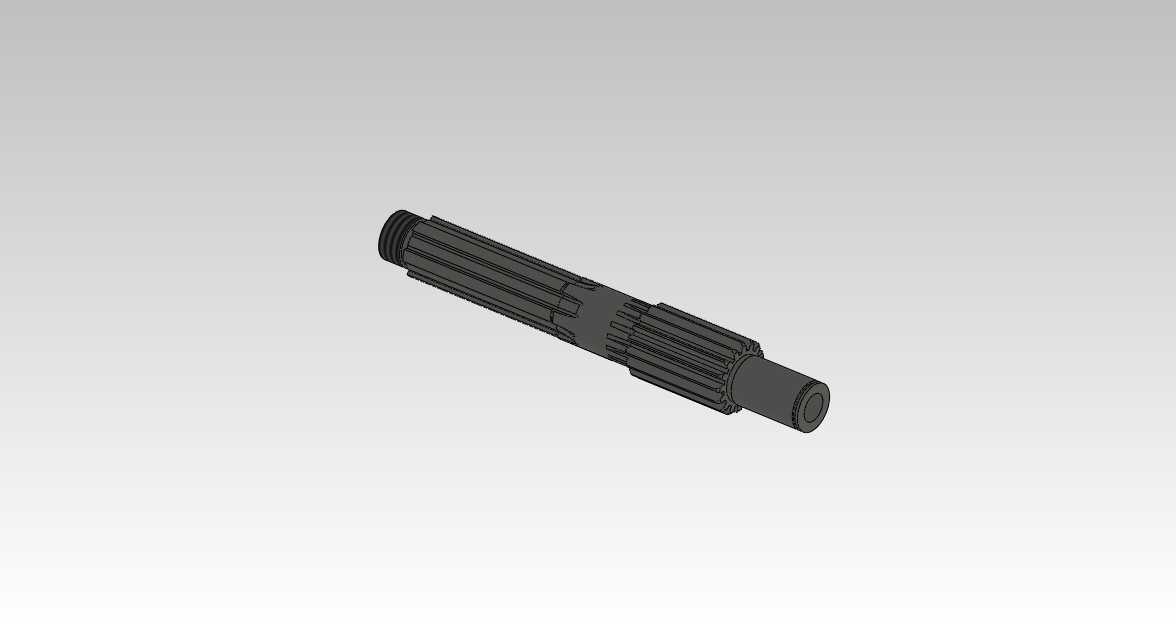

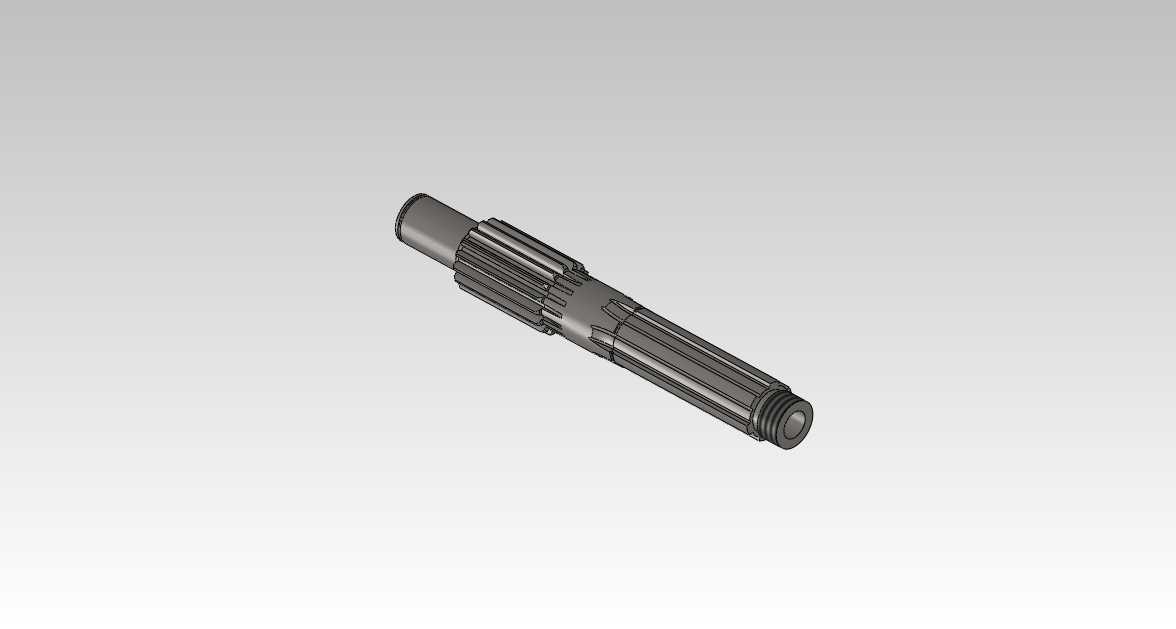

　　从零件整体形态来看，该轴采用分段式阶梯布局，不同轴段的直径按照受力大小和装配顺序逐级变化。中段为花键工作区，齿形沿轴向连续延伸，齿顶与齿根之间通过平滑过渡，避免应力在齿根圆角处集中。两端分别设置光轴支承段，用于装入轴承内圈，为整根轴提供旋转支撑；其中一端还加工有外螺纹段，可配合锁紧螺母对轴承内圈或者相邻传动件进行轴向固定，防止运转过程中零件出现窜动。轴端预留的中心孔既可以在车削、磨削加工时作为顶尖定位基准，也方便后期检修时重新打表找正。

　　设计这类轴件时，首先要明确传递的额定扭矩和峰值冲击载荷，据此确定花键的模数、齿数以及有效配合长度。齿侧配合精度直接影响传动平稳性，间隙过大会导致换向冲击和噪声，间隙过小则会让滑移齿轮移动卡滞，因此需要根据实际使用场景选取合适的配合公差。轴的各段直径过渡处都设计了退刀槽和圆角，圆角半径不能随意缩小，否则热处理和受载时很容易在台阶位置萌生疲劳裂纹。支承轴颈的表面粗糙度、圆柱度以及同轴度要求较高，它决定了轴承运转寿命和整根轴的回转精度。

　　安装边界方面，装配时要先确认两端轴承位的间距与箱体轴承孔跨距匹配，花键段的长度要保证配套齿轮在全行程滑移时都能保持足够的啮合齿数，避免出现齿端局部受力。螺纹段的锁紧螺母拧紧后需留出防松空间，轴用挡圈或止动垫片要完全落入卡槽。三维建模过程中，花键齿廓可通过渐开线方程驱动生成，再沿轴向阵列切齿，阶梯轴部分采用旋转特征一次性成型，后续补充倒角、退刀槽、中心孔等细节。建模时需重点校验齿根强度、轴的挠度以及临界转速，确保在工作转速范围内不会发生共振。这类零件的三维结构完整呈现了扭矩传递、轴向定位、滑移导向和旋转支撑的多重功能，是传动装置设计中非常典型的轴类核心件。
