立式户外公共烟灰柱结构设计

　　这款立式烟灰柱主要面向商业街区、园区入口、写字楼外廊、公交站点、厂区吸烟点等半开放公共区域，用于集中承接烟蒂、熄灭明火并减少随手丢弃造成的地面污染。整体采用细长立柱式布置，占地边界控制在较小范围内，适合沿步道边缘、建筑立柱旁或绿化带侧方成排布设；底座通过外伸支脚形成稳定支撑，支脚端部预留落地固定位置，现场可按地面条件采用膨胀螺栓固定，也可在平整硬质铺装面上直接放置。柱身主体为竖直圆筒结构，外形简洁，运输时可按底座、筒体、顶部灭烟模块分件处理，装配关系清晰，后期维护时能够快速拆开上部区域清理积存烟蒂。

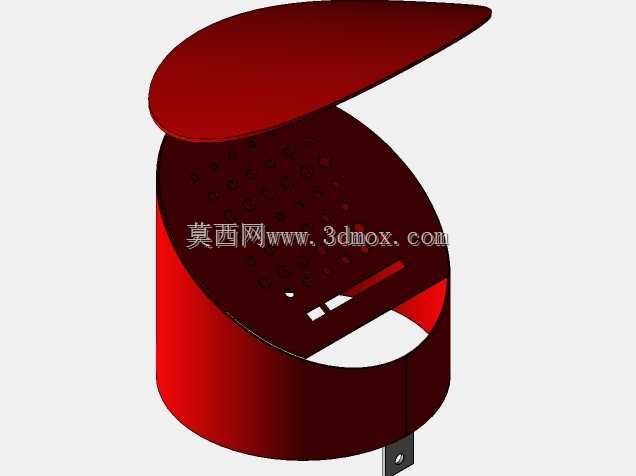

　　顶部功能区是该设施的设计重点。红色上盖形成醒目的识别区域，同时具备一定遮雨作用，可降低雨水直接进入集烟腔而产生异味、污水外溢的概率。盖体下方设置倾斜灭烟面，使用者可在金属面板上按压捻灭烟头，灭烟后烟蒂经开口落入内部储纳空间。顶部曲面与开口位置经过人机角度考虑，站立状态下抬手即可完成灭烟和投放，不需要弯腰或近距离对准细小孔位。侧部小型锁止结构用于维护开启，清洁人员可解锁后取出内桶或打开上部腔体，集中倾倒烟蒂并擦拭灭烟板。

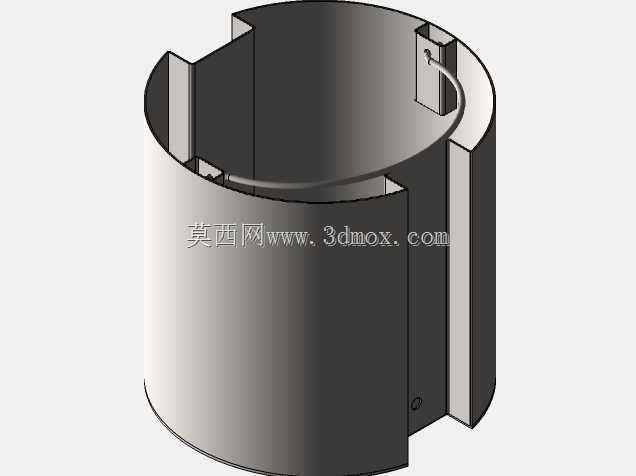

　　从结构建模角度看，柱体外壳承担外观包覆和防护作用，内部需预留独立储烟腔，储烟腔与外筒之间可形成空气隔层，有利于降低热量向外传递；灭烟板应采用耐热、耐磨损材料思路处理，边缘与上盖之间保留装配间隙，避免热膨胀和加工误差导致启闭干涉。底座承托整柱重量，底部法兰或支脚需要承受侧向倚靠、风力和清扫碰撞带来的载荷，因此在圆角过渡、螺栓孔位和加强筋布置上不能只按外观曲面处理。黑色底盘与银色柱身形成明显视觉分区，红色顶盖则在灰色城市环境中提供提示功能，使吸烟者在较远位置即可识别投放点。

　　实际选型时，设备高度宜结合成年人肘部附近操作高度确定，过高会使灭烟动作不稳，过低则容易造成弯腰投放和垃圾外露。筒体直径需在容量与占地之间平衡：直径过小会增加清洁频次，直径过大则破坏立柱的轻量感并占用通行空间。安装边界应避开疏散门正前方、无障碍坡道转向区和雨水汇流低点，周边保留伸手操作及维护开门空间。若布置在餐饮外摆区附近，还应与垃圾桶、导向牌保持间距，防止人群聚集时互相干扰。

　　该结构在三维设计中需要重点检查上盖旋转或掀开轨迹、内部烟蒂桶取放路径、锁具安装空间以及底座紧固件可达性。外观曲面虽然连续，但不能忽略钣金折弯、焊接打磨或型材卷圆的工艺可行性；顶部红色罩壳若采用薄金属成形，应控制转角半径和收口方式，避免出现难以加工的尖边。灭烟开口下方可设置挡雨和挡风折边，使烟蒂在自然风条件下不易被吹出，同时减少火星直接接触外饰件的风险。整体方案把灭烟、收纳、防雨、维护和现场固定集中在一个立式设施内，适合公共空间环卫设施的标准化布置与后续系列化改型。
