竞赛款自动出芯机械铅笔结构设计

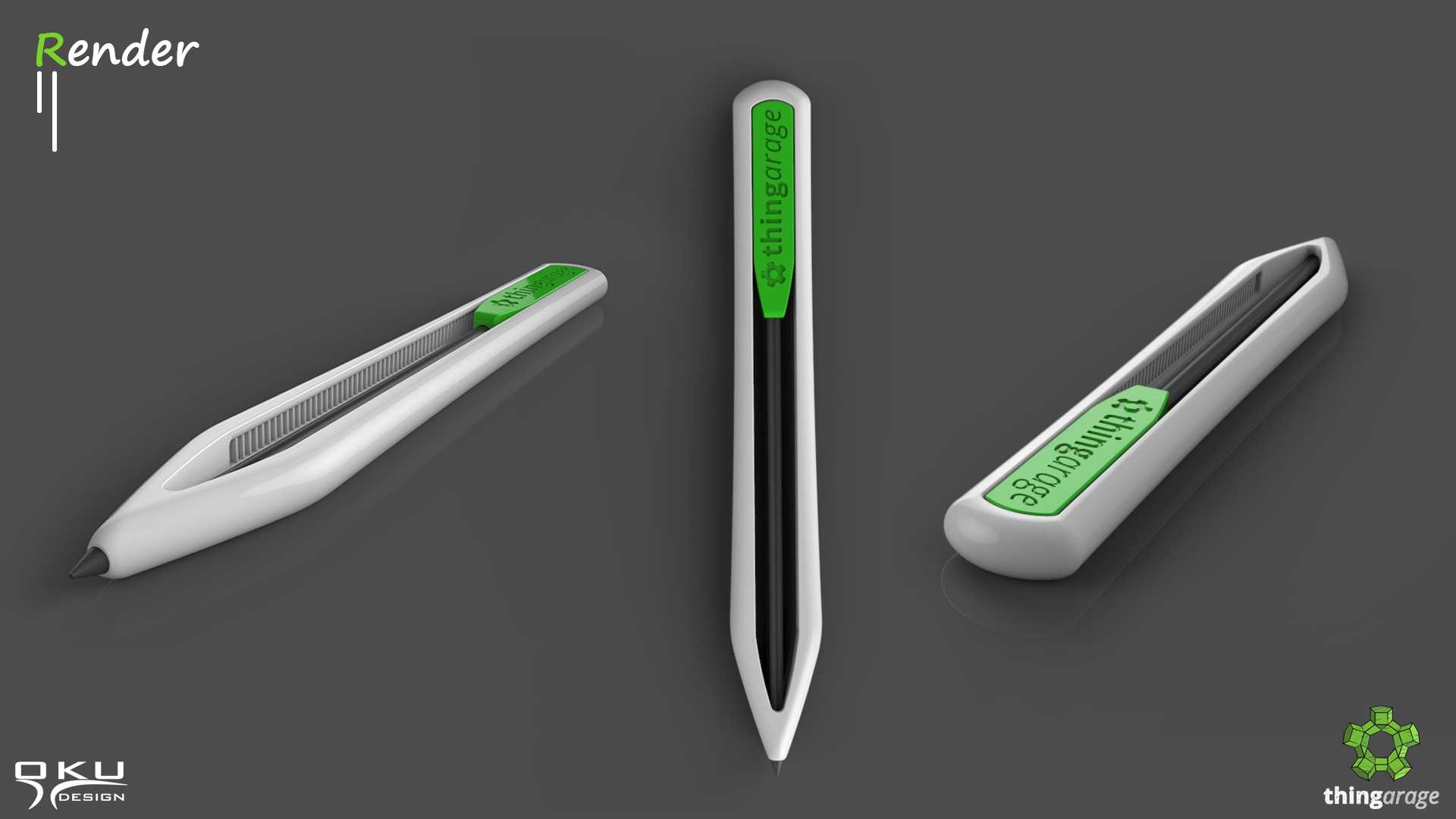

　　这款手持书写文具的结构开发，核心围绕日常绘图、外勤记录、工位标注这类高频使用场景展开，区别于普通一次性木杆铅笔，它不需要反复削尖，也不会因为笔芯耗损变短出现握持手感偏移，整套传动路径全部收纳在细长笔身内部，外观做了高辨识度的亮绿色防滑握段搭配深灰笔杆，笔身截面采用带微倒角的类椭圆造型，既避免圆杆在倾斜绘图板上滚落，也能让使用者长期握持时指腹贴合位置固定，不会出现转笔导致笔尖朝向偏移的问题。

　　从实际使用逻辑倒推结构布局，最前端是可更换的金属笔尖护套，护套内孔和铅芯保留0.1毫米左右的径向间隙，既不会刮蹭铅芯造成卡滞，也能在笔尖意外磕碰硬质台面时先承接冲击力，避免直接把内部夹芯机构撞变形。护套向后衔接的是锥度过渡段，这个段的壁厚从前端0.8毫米逐步加厚到1.5毫米，刚好抵消笔尖落地时的剪切应力，很多同类文具容易在摔落后出现笔尖断裂，问题往往出在过渡段壁厚均匀没有做应力梯度。

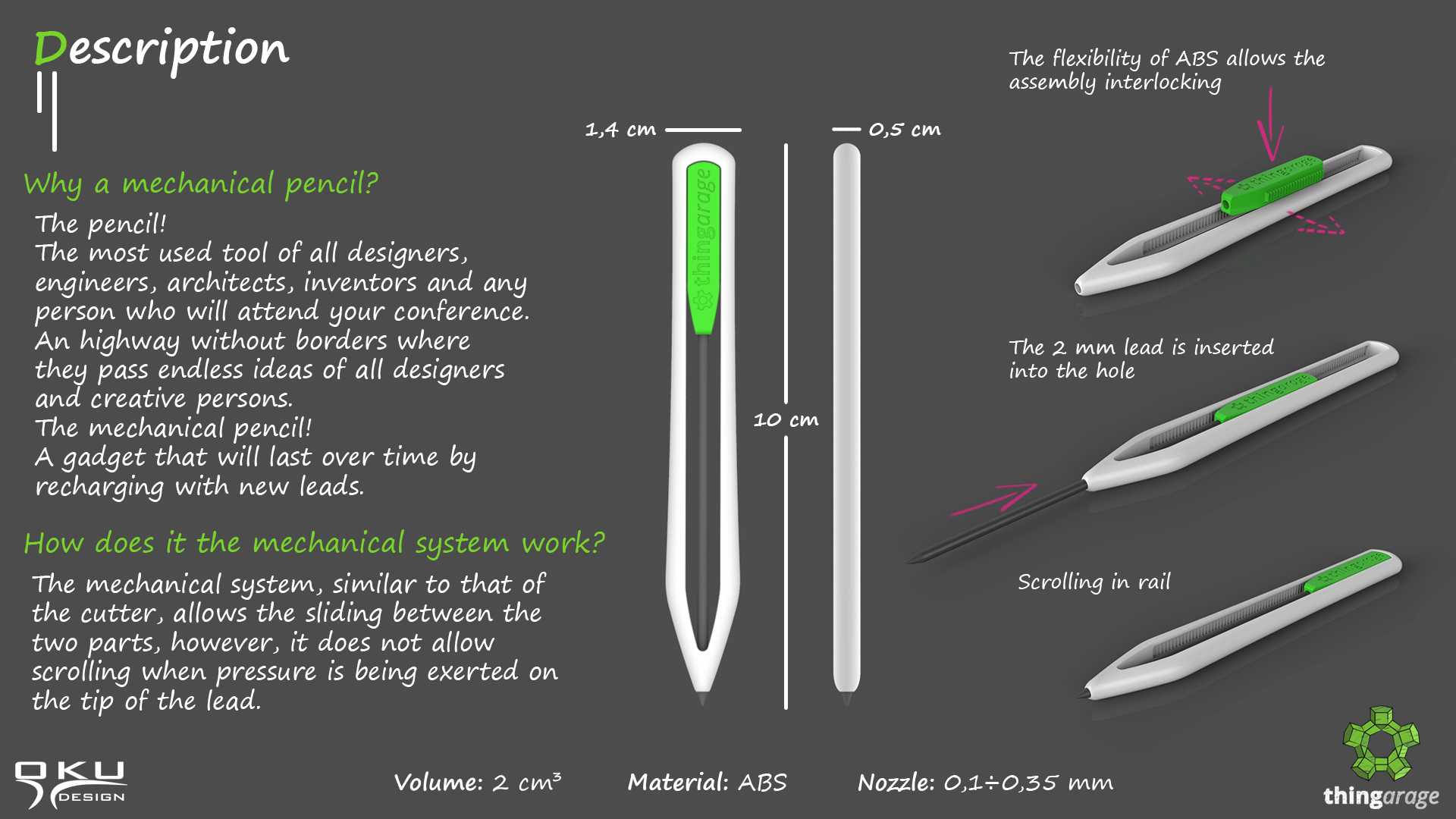

　　笔身中段内置的是整套夹芯进给机构，常规自动铅笔的卡爪采用三瓣弹性收口结构，这套设计在卡爪外侧增加了一圈限位衬套，当按压尾帽时，卡爪先向后退开到衬套扩孔位，弹性瓣张开释放铅芯，进给弹簧同步推动铅芯向前送出固定长度，松开尾帽时卡爪向前复位，衬套收口强制三瓣卡爪抱紧铅芯，整套行程控制在3毫米以内，单次按压出芯长度稳定在0.3到0.5毫米，既不会因为出芯过长导致书写时铅芯折断，也不用反复多次按压才能达到可用长度。进给弹簧的选型做了刚度匹配，弹力控制在1.2牛左右，弹力过大会导致铅芯被推送时直接从笔尖掉出，弹力过小则会出现卡爪带不动铅芯、出芯卡顿的问题。

　　握位区域的软胶包覆层做了径向防滑纹理，纹理深度0.2毫米，握持时即使手上沾有绘图墨水、车间防锈油也不会打滑，软胶层和内部硬塑料笔身采用双色注塑贴合，没有拼接缝隙，不会像后期套上去的橡胶握圈那样长期使用后出现松脱转动。笔身尾端的按压帽做了圆弧沉头设计，按压面直径8毫米，刚好匹配指腹按压面积，尾帽和笔身之间预留了0.3毫米的活动间隙，按压过程中不会出现侧壁摩擦卡滞，尾帽内部还集成了橡皮收纳腔，可以塞入短段替换橡皮，不用额外在笔袋里单独携带橡皮。

　　尺寸边界上，整笔长度控制在145毫米，最大握持段直径11毫米，收纳状态下没有任何凸出零件，放进工装口袋、绘图工具包时不会勾挂布料，整体重量控制在18克左右，长时间连续绘图书写手腕不会产生负重疲劳。结构设计时特意把所有内部零件的拆分数量控制在9个以内，除了金属笔尖护套和弹性卡爪之外，其余塑料件都可以采用常规注塑工艺开模生产，装配时从笔身后端依次放入弹簧、卡爪组件、内导管，最后压入尾帽即可完成总装，不需要额外打胶或者螺丝紧固，装配工位的作业节拍可以控制在8秒每件，量产时的不良品率主要管控卡爪的弹性瓣同轴度，只要三瓣卡爪的收口圆度公差控制在0.05毫米以内，就不会出现夹芯偏斜、出芯不顺的故障。

　　针对工程绘图场景的特殊需求，笔身内导管的内径做了适配0.5毫米标准铅芯的尺寸，导管内壁做了抛光处理，铅芯在管内穿行时不会被毛刺刮下碳粉，避免长期使用后碳粉堆积在卡爪位置造成夹爪打滑。笔夹部分采用弹性不锈钢片冲压成型，夹紧力控制在5牛左右，可以稳定夹在厚度10毫米以内的笔记本、工装工作服口袋上，走动弯腰时笔不会自行滑落，笔夹和笔身的连接位做了嵌入式卡扣固定，反复弯折1000次以上也不会出现断裂脱落。
