便携分层式垂钓配件收纳筒结构设计

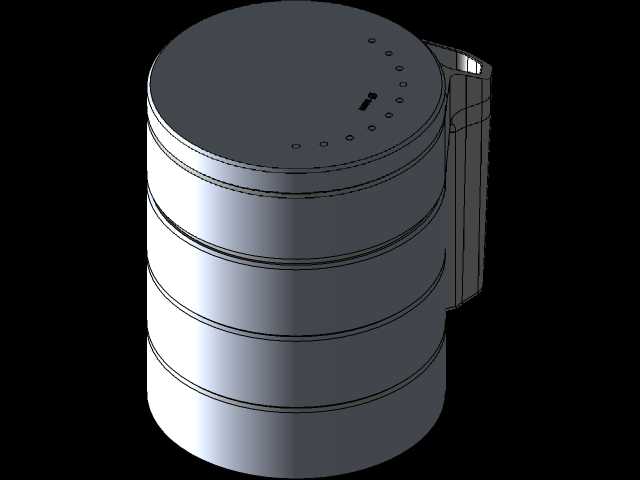

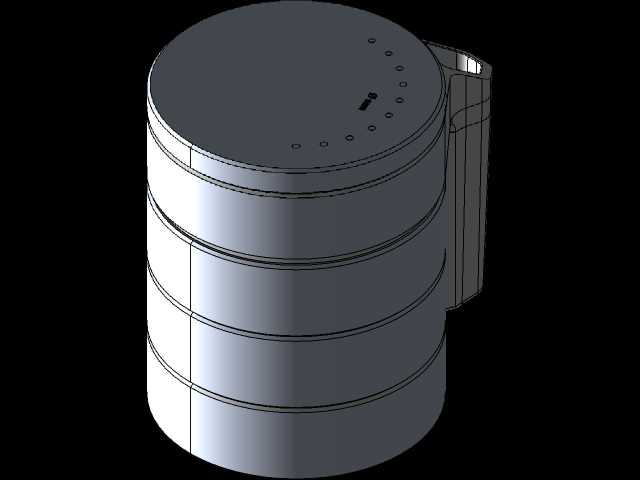

　　户外岸钓、矶钓与短途野钓场景中，垂钓者往往需要同时携带鱼钩、铅坠、浮漂、荧光棒与调配好的钓饵，零散配件若混放在普通钓箱内，既容易在颠簸中互相缠绕，也会在开饵、换钩时反复翻找，打断作钓节奏。这款分层收纳筒正是针对随身便携的作钓需求开发，整体采用立式圆柱筒体搭配单侧握持把手的形态，筒体外径控制在单手握持可合围的范围内，总高度适配钓鱼裤侧袋、钓箱侧边网兜与背包弹力侧袋的常规安装边界，无需额外占用钓箱内部的平整储物空间。

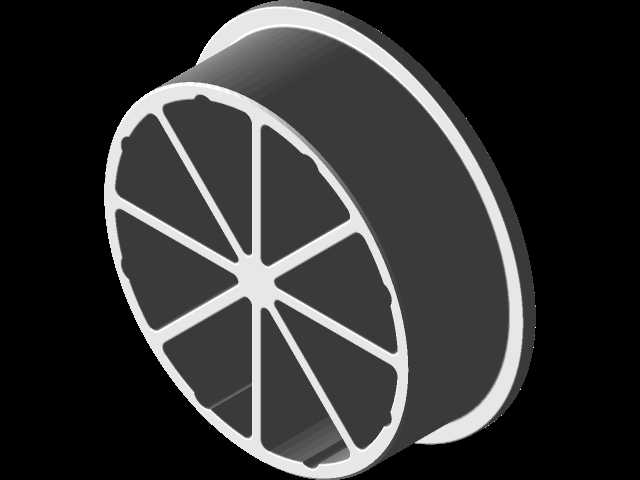

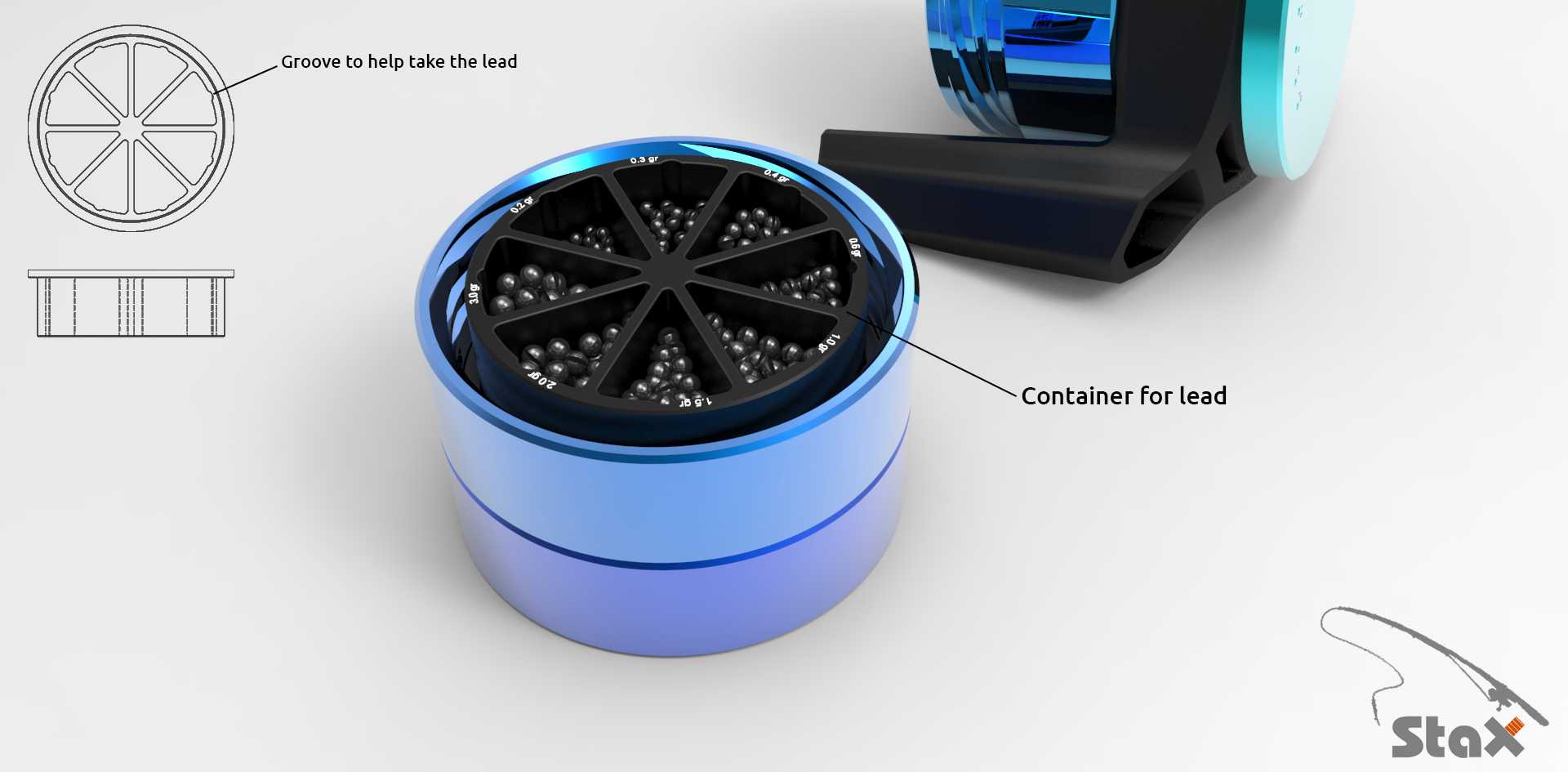

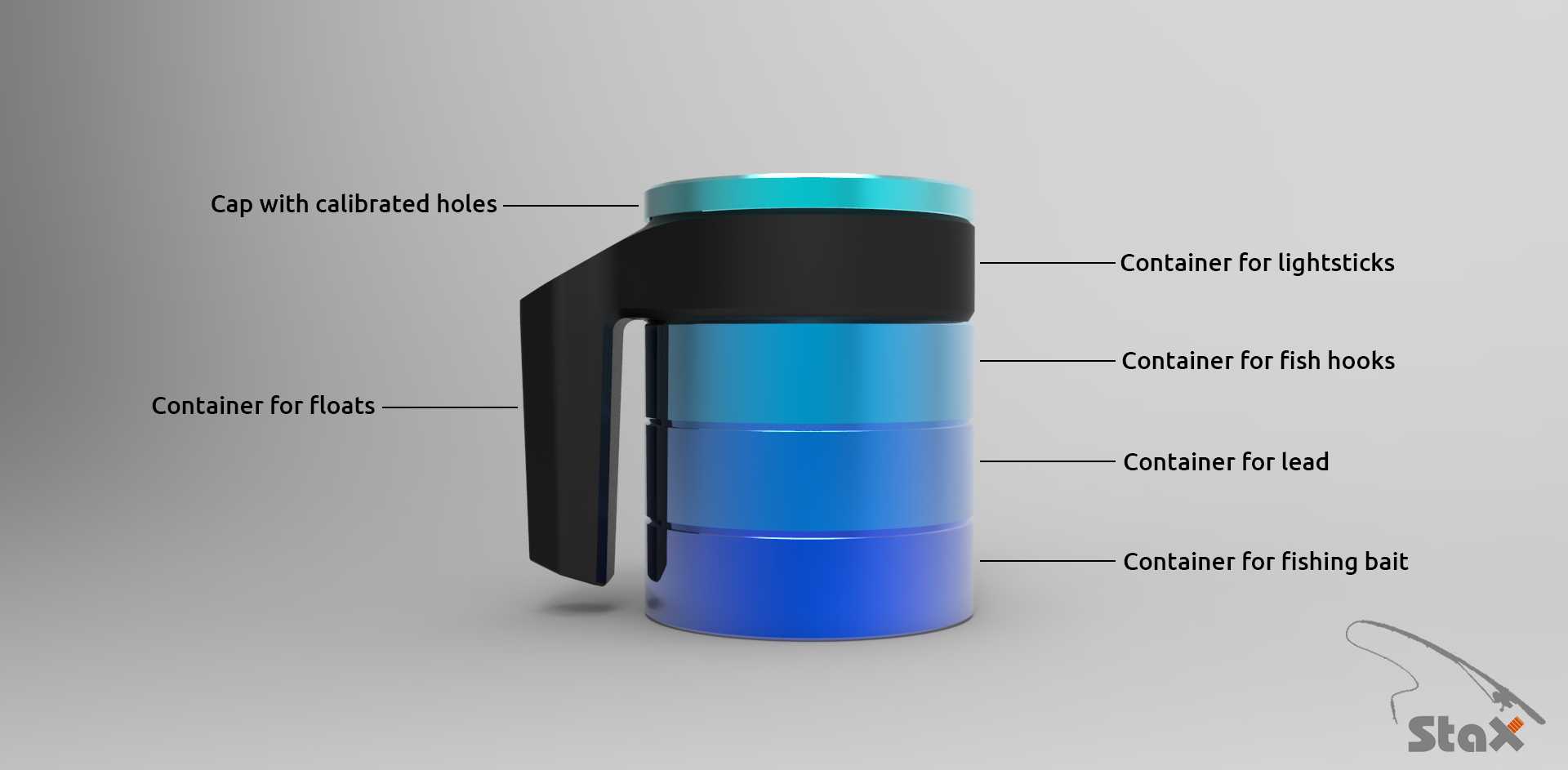

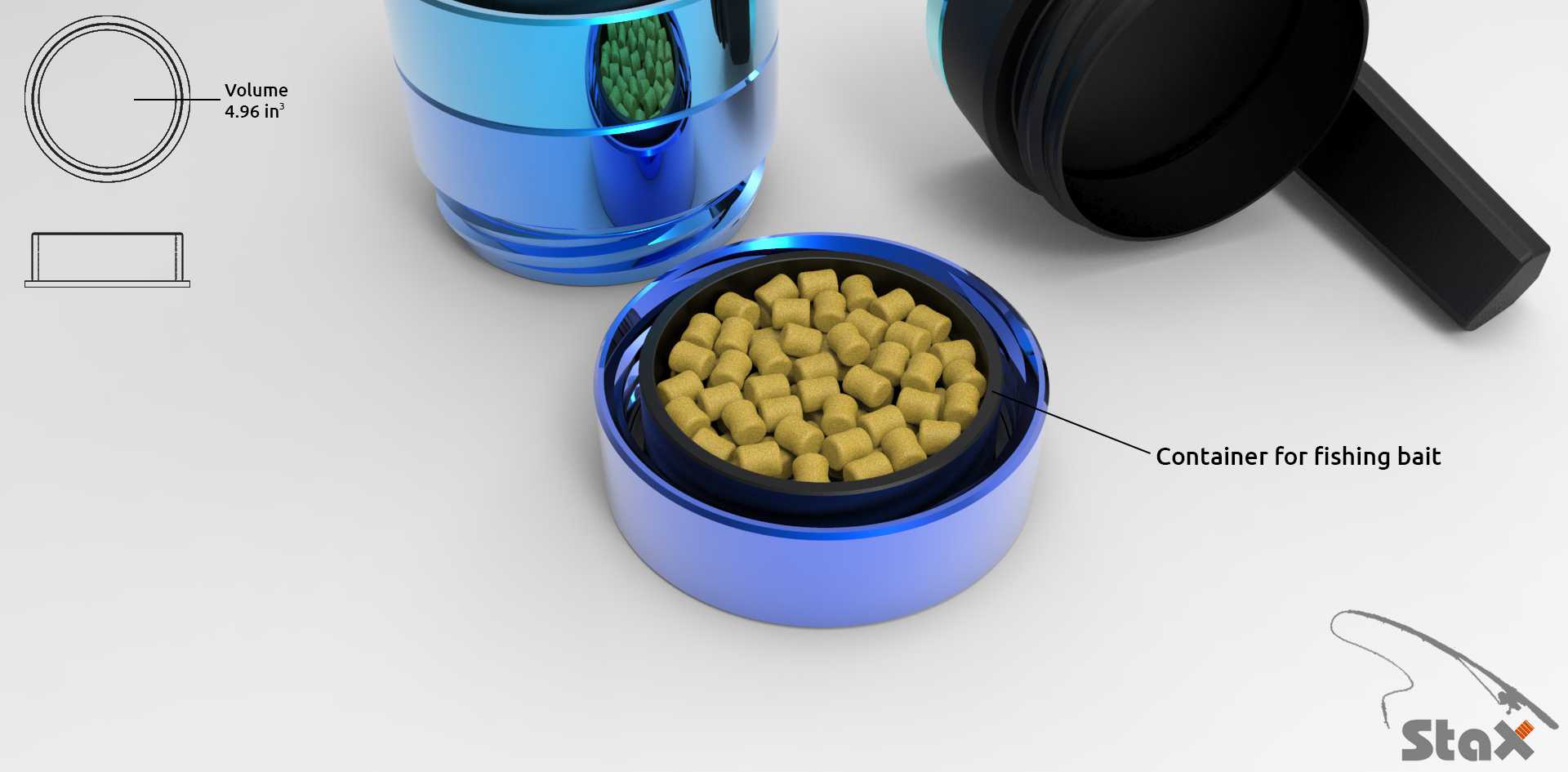

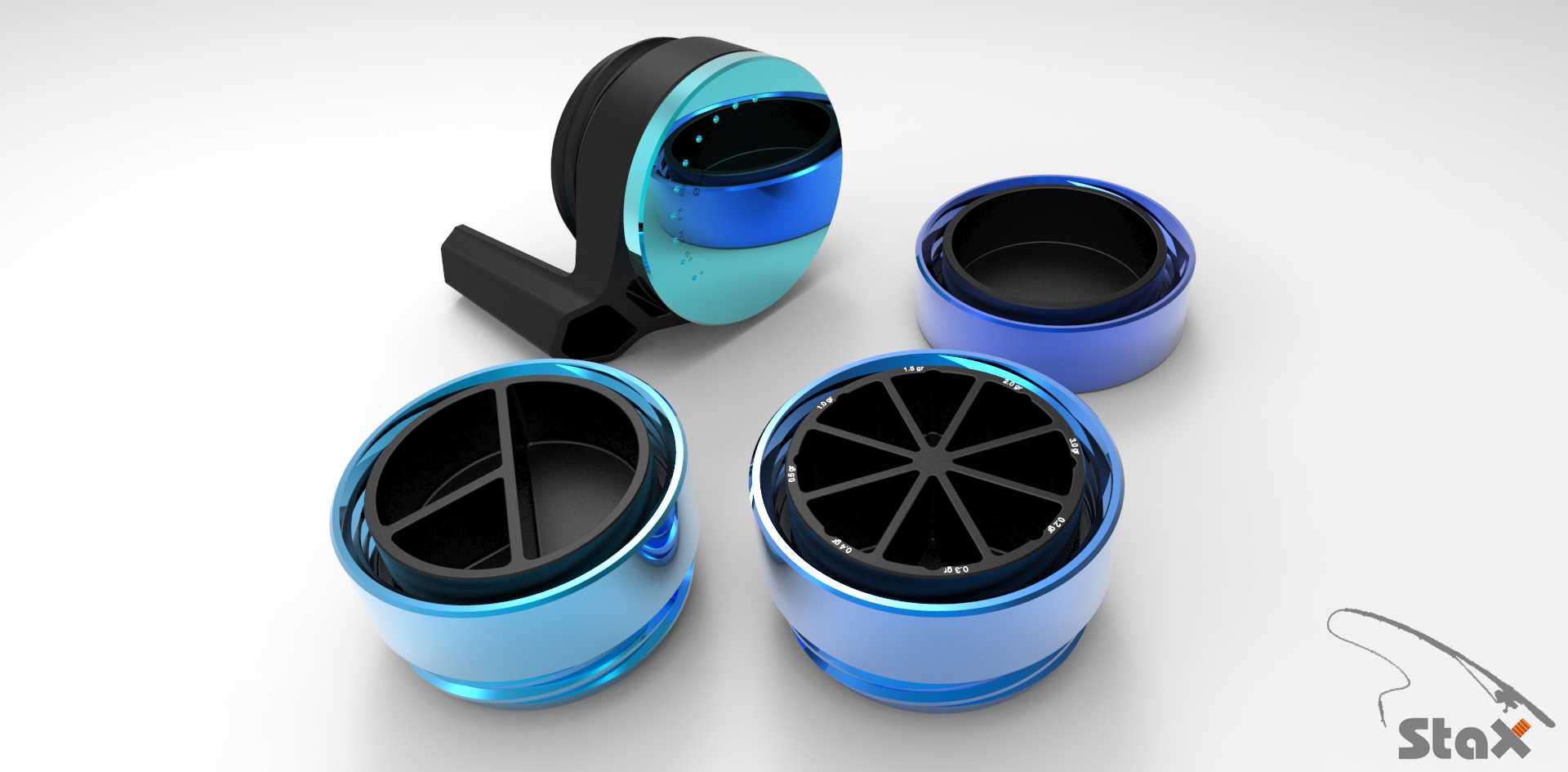

　　从结构分层逻辑来看，筒体沿轴向划分为五个独立储物腔，最下段为钓饵容纳腔，该腔体轴向高度占比最大，内部沿周向设置八块径向分隔隔板，将圆腔切分为八个独立隔间，每个隔间侧壁加工有沿轴向延伸的凹槽导轨，隔板可沿导轨抽拉或换位，针对不同味型的商品饵、自制麦粒、玉米窝料与小配件分舱存放，避免不同饵料串味，也防止湿态饵料在行走晃动时大面积泼洒。饵料腔往上为铅坠收纳腔，铅坠属于高密度小零件，放置在筒体下段可降低整筒重心，立放时不易侧翻，腔体内可容纳不同克重的通心铅、咬铅与铅皮座，靠下段自重让手持携带时重心贴合掌心。

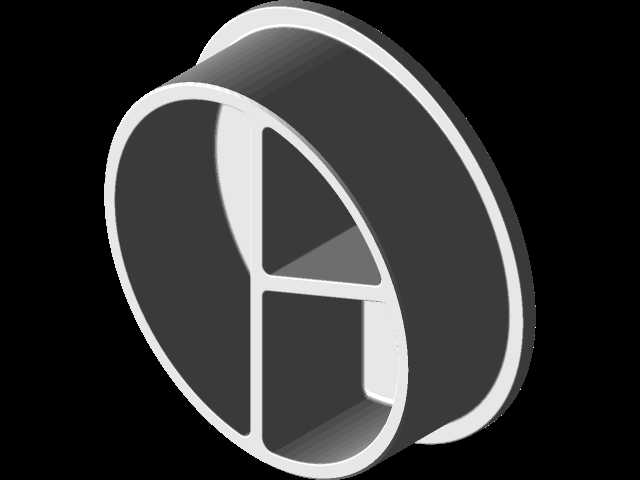

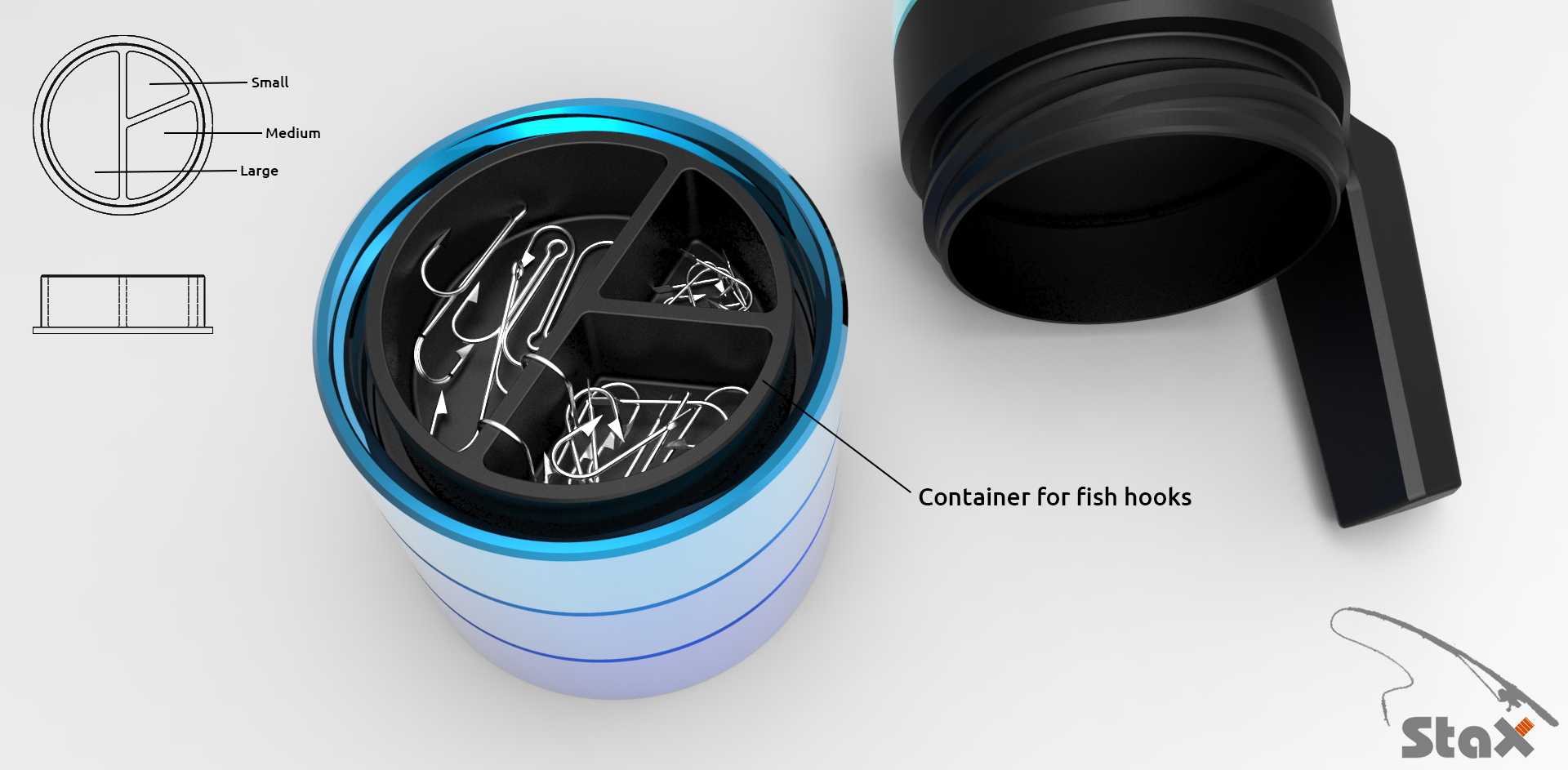

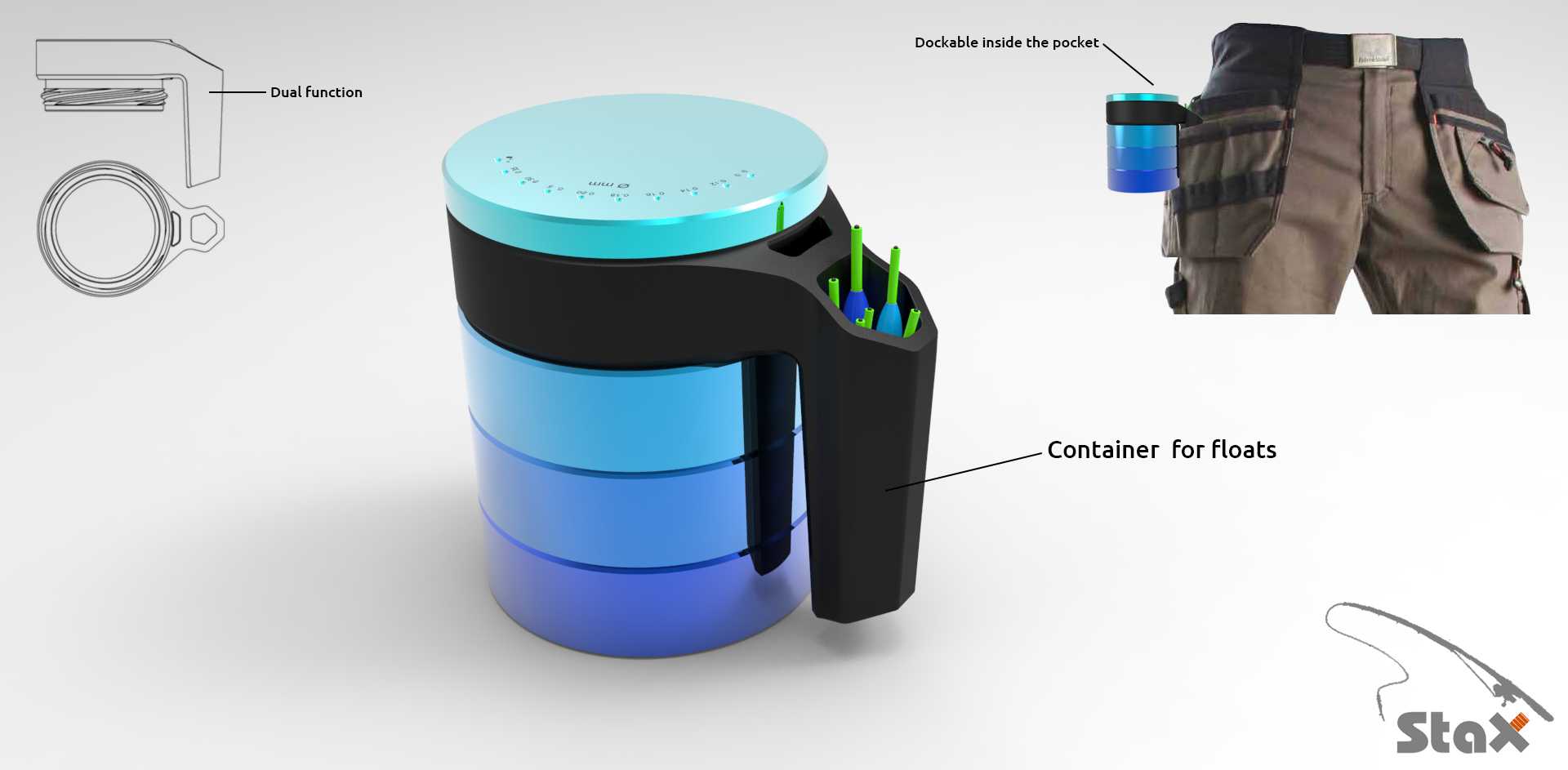

　　铅坠腔上方为鱼钩储物腔，该层内部设置三块横向分隔板，将腔体拆分为三个独立区间，分别存放小型袖钩、中型伊势尼钩与大型远投鱼钩，各区间边缘做圆角包边处理，避免裸露钩尖刮刺腔体壁面或扎伤取用的手指，隔间的卡扣间隙可卡住钩柄，让多枚鱼钩在腔体内不会随晃动互相缠绕打结。再往上为浮漂收纳腔，腔体轮廓适配短款立式浮漂、浅水漂与夜光漂的存放长度，内部预留带钩状限位的卡位结构，具备两处限位功能：其一可将浮漂逐支卡入定位，避免漂身漆面互相摩擦刮花；其二腔体侧边的挂孔结构可让整个收纳筒外挂在钓鱼马甲口袋边缘，作钓过程中随手可取，不用反复开合背包。

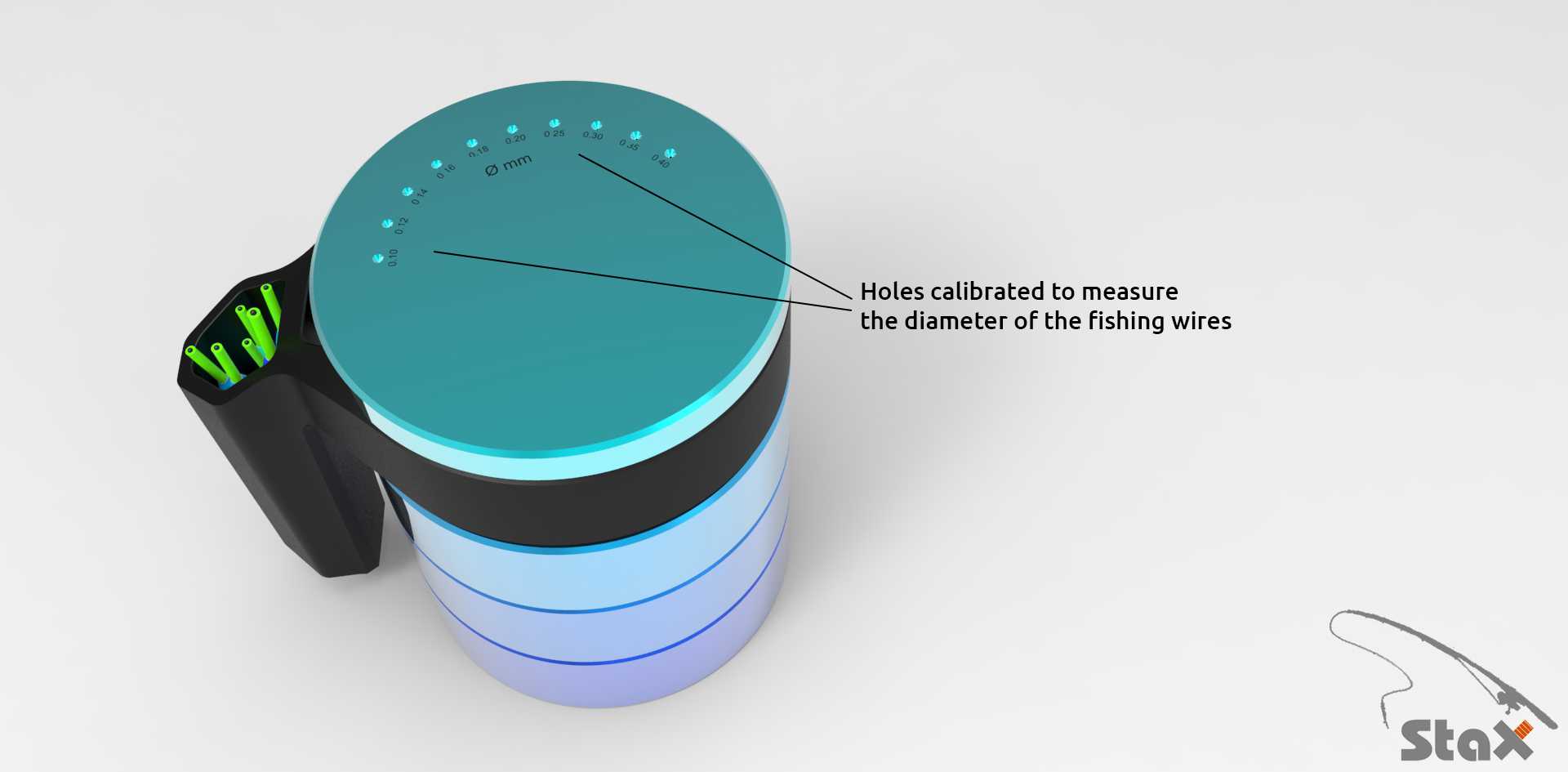

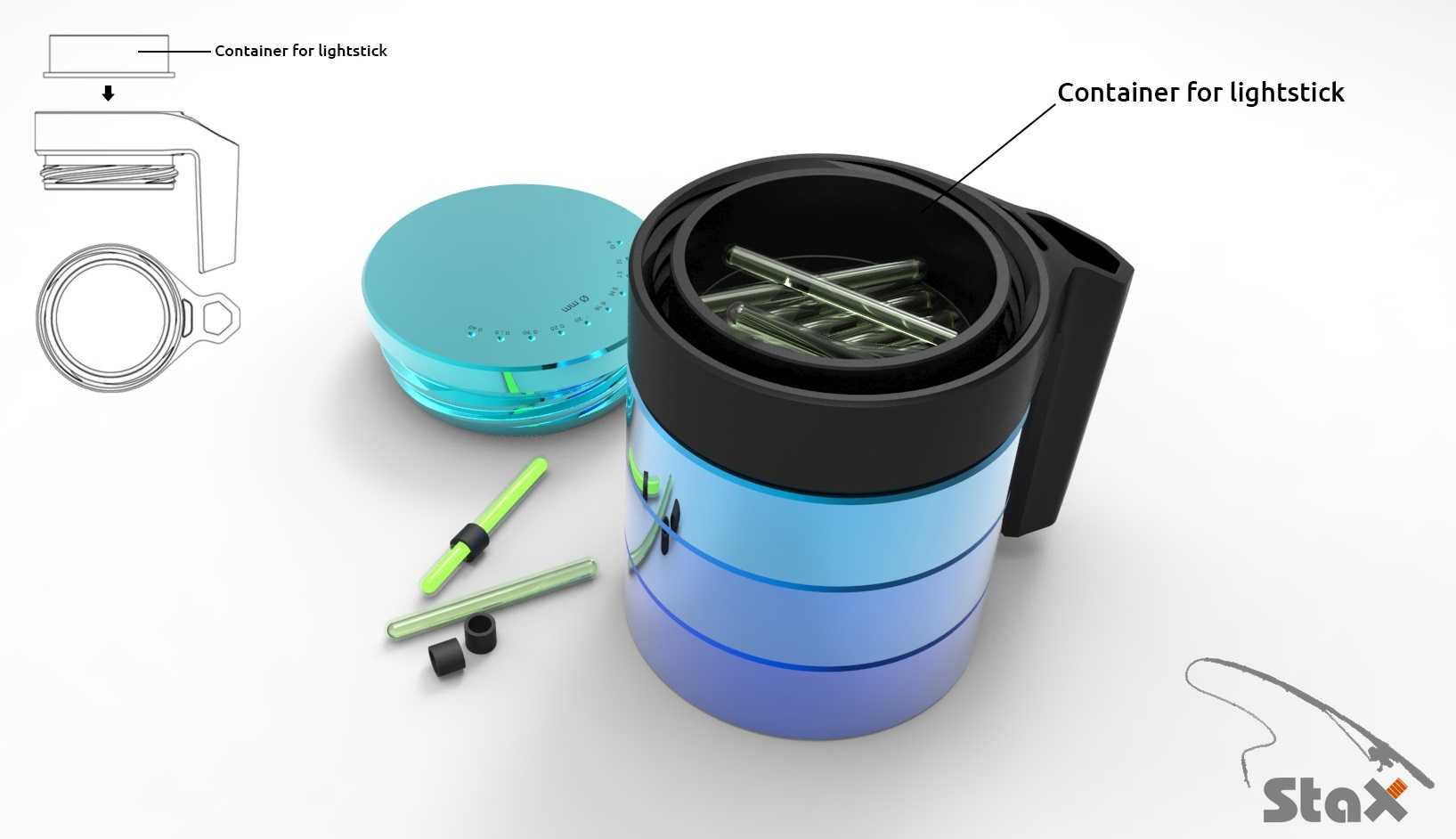

　　筒体最顶端为端盖组件，端盖表面加工有一组经校准的不同直径通孔，孔位尺寸对应垂钓常用的钢丝线径，作钓时需要截取绑钩钢丝、调整钢丝折弯长度时，可直接将钢丝穿入对应孔径的孔位，快速判断线径规格，无需额外携带线径卡尺，端盖同时作为荧光棒的容纳腔体，腔体内径匹配常规夜光棒的外形，拆开包装的荧光棒可整支放入腔内存放，避免弯折漏液污染其他配件。

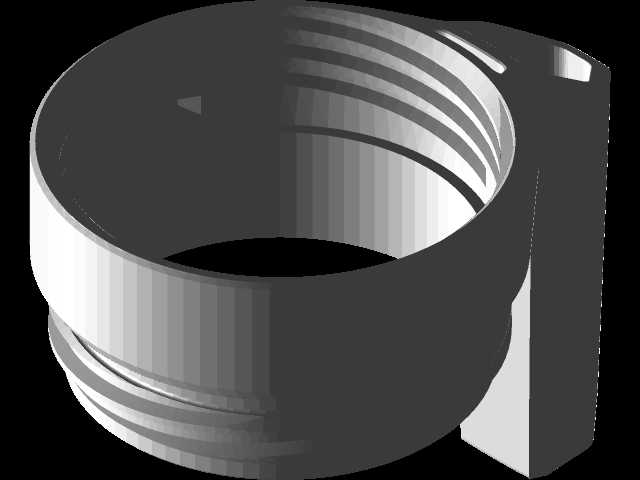

　　筒体侧边的一体化把手从上端盖侧沿延伸至饵料腔上部，把手内侧做贴合指关节的弧形凹陷，戴防滑钓鱼手套时也可稳定握持，把手与筒体之间预留的空隙可挂在钓箱挂扣、腰带挂点上，挂载后筒体轴向保持竖直，内部各层储物不会倾斜洒出。各层腔体之间采用旋转卡扣连接，拧开螺扣即可单独取下任意一层，更换饵料或补充鱼钩时无需将整筒全部拆解，层与层的配合端面加装密封胶圈，雨天作钓或岸边溅水时，外部水渍不会渗入腔体内打坏干质饵料与纸质配件。建模过程中各层隔板、导轨凹槽、端盖校准孔与把手曲面均做了等壁厚抽壳处理，筒体壁厚兼顾户外抗摔性能与整体重量，装满铅坠与饵料后的总重量控制在单手长时间携带无明显负担的区间，各层卡扣的旋转行程、密封胶圈的压缩量与端盖孔位的同轴度均在装配层级中做了限位约束，可直接用于3D打印样件验证或注塑模具开模参考，结构无倒扣死点，分模线沿筒体轴向对称布置，后续量产时脱模顺畅。
