2.4升直列四缸发动机内部结构

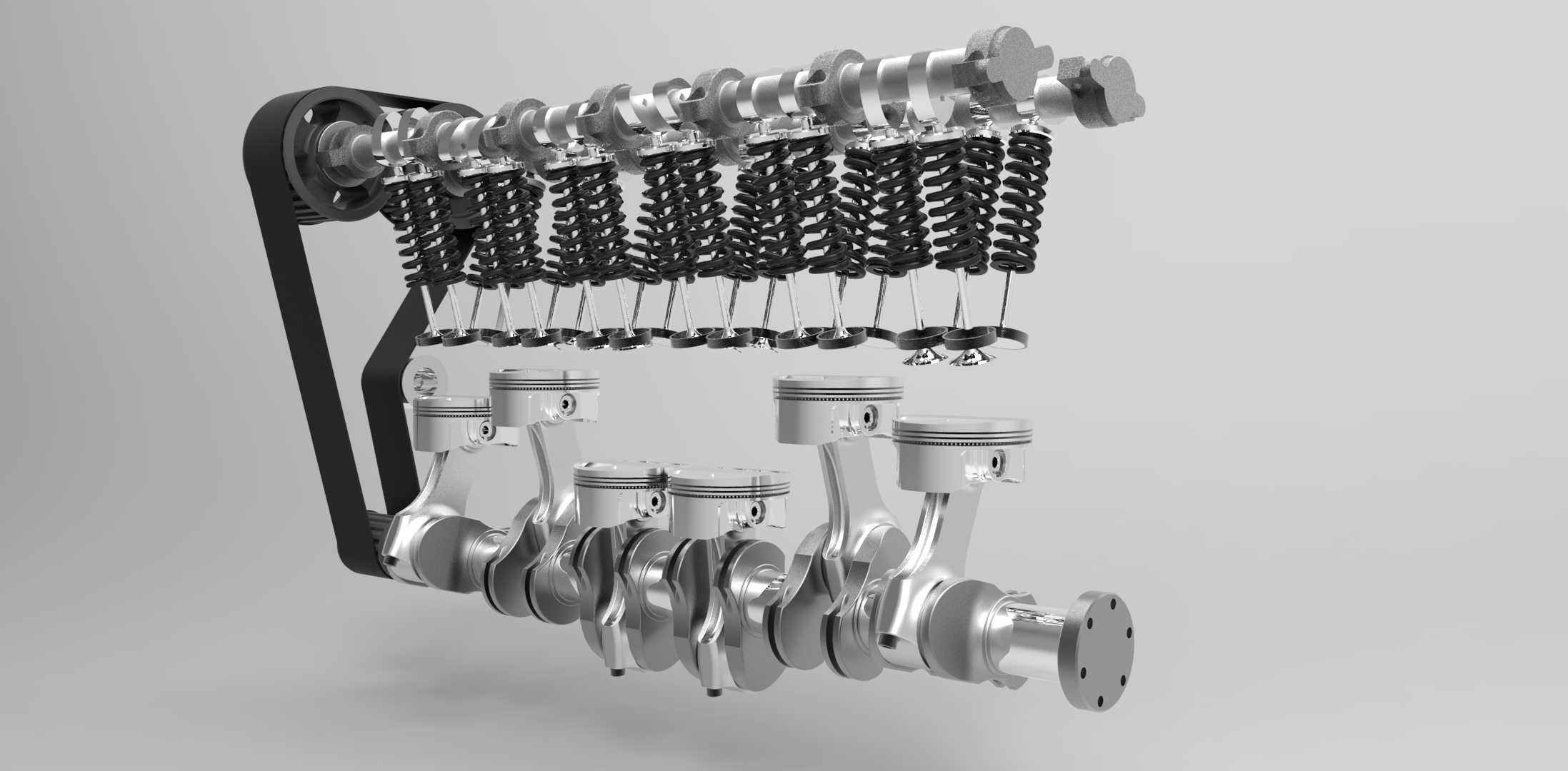

　　这套三维结构完整呈现了一台2.4升排量直列四缸内燃机的核心运动总成，覆盖曲轴连杆机构、活塞组件、顶置气门、气门弹簧、正时传动以及缸盖配气部分，适合用于发动机原理演示、结构教学、运动干涉校核和前期方案沟通。从实际装配关系看，曲轴沿机体下部横向布置，四个曲拐按照直列四缸常见的发火间隔组织相位，连杆大头与曲柄销配合，小头通过活塞销连接铝合金活塞；活塞在气缸内做往复直线运动，裙部、环槽和销座位置都需要在建模时保留清晰边界，便于后续核对活塞行程、连杆摆角以及缸套之间的最小间隙。

　　配气部分采用顶置布置，进排气门沿缸盖上方成列分布，气门弹簧套在气门杆外侧，上端通过弹簧座和锁片固定，下端支撑在缸盖弹簧座面上。模型中弹簧以密集螺旋形态表达，能够直观反映气门关闭过程中的回位力路径；摇臂或凸轮驱动端与气门尾端接触，凸轮轴旋转时推动气门按配气相位开启，弹簧则在凸轮基圆段保证气门及时回座。对于结构设计者而言，这一部分的关键不只是外观还原，还要关注气门最大升程时弹簧压缩量、气门与活塞在上止点附近的避让距离，以及弹簧并圈余量是否合理。

　　正时传动系统在模型左侧通过同步带连接曲轴与凸轮轴端带轮，带轮齿形、张紧边界和皮带包角都应纳入运动检查。曲轴转两圈、凸轮轴转一圈的相位关系决定了进排气门开闭时机，若带轮齿数或中心距布置不当，会直接影响配气相位，甚至在高速工况下造成气门与活塞碰撞。工程评审时通常会把皮带传动路径、张紧轮位置、缸体前端安装面和附件边界一起检查，避免后续发电机、水泵等附件叠加后出现空间冲突。

　　从外形尺寸与安装边界看，直列四缸总成长度主要由气缸间距和缸盖长度决定，高度方向受活塞行程、连杆长度、缸盖高度和气门弹簧顶部空间共同约束，宽度方向则集中在曲轴轴线到缸盖进气侧、排气侧的轮廓范围。模型将下部曲轴输出法兰、前端带轮以及上部气门机构同时展开，便于在整车机舱或教学台架布置时核对发动机悬置点、变速箱连接面、进排气管走向和维修工具空间。

　　在功能特性上，该结构把内燃机最典型的两种运动耦合在同一视图中：活塞的往复运动通过连杆转化为曲轴旋转，凸轮轴再通过正时系统保持与曲轴的确定相位。三维状态下可以清楚看到曲柄连杆机构的受力传递路线，燃气压力作用于活塞顶面后，经活塞销传给连杆，再由连杆大头推动曲柄销形成转矩；气门机构则承担换气控制任务，进气行程吸入混合气或空气，排气行程排出燃烧后的废气。

　　设计思路上，这类模型不宜只追求渲染效果，更应保证各零件之间的装配逻辑可读。活塞环槽、连杆大头剖分面、曲轴主轴颈、曲柄臂平衡块、气门导管、弹簧座和带轮齿形等位置，都是结构说明和运动分析时经常被放大查看的区域。若用于教学或展示，可沿曲轴旋转方向制作动态剖切，让观察者同时看到活塞上下运动、气门交替开闭和皮带连续传动；若用于产品开发，则可在此基础上继续补充缸体水套、润滑油道、凸轮轮廓、轴承间隙和飞轮连接尺寸，使概念模型逐步转化为可评审的工程装配。

　　实际应用场景中，这类发动机总成结构常用于职业院校内燃机课程、汽车维修培训、整车前置开发汇报以及动力舱布置评审。它能够帮助设计者在没有实物样机的情况下讨论气缸工作顺序、正时传动路线、零部件拆装顺序和外围附件安装空间，也能让选型人员快速理解发动机高度、长度、输出端位置和上部配气机构轮廓，从而减少后续布置阶段的返工。
