家用手动柠檬榨汁器结构造型设计

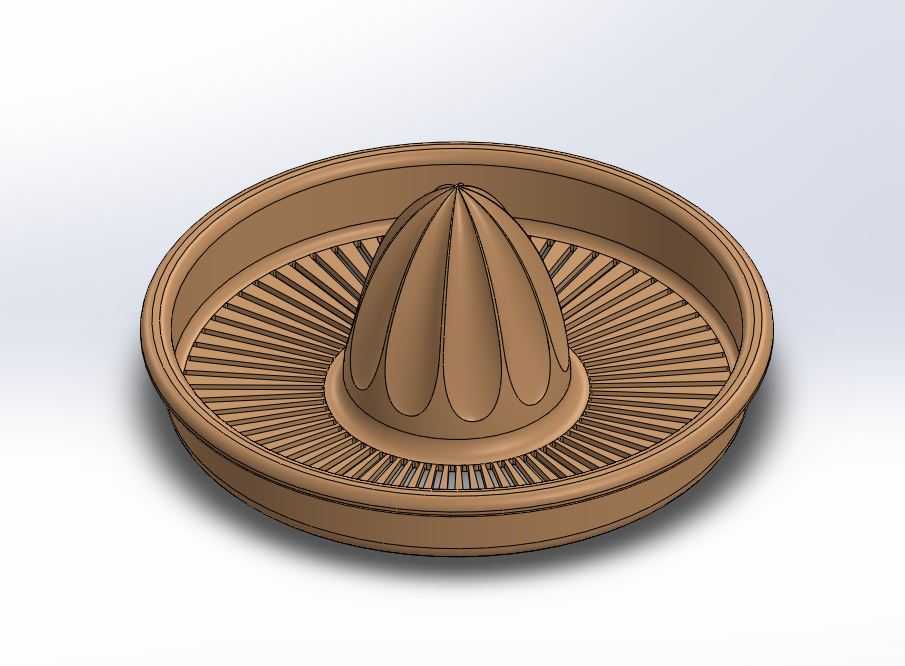

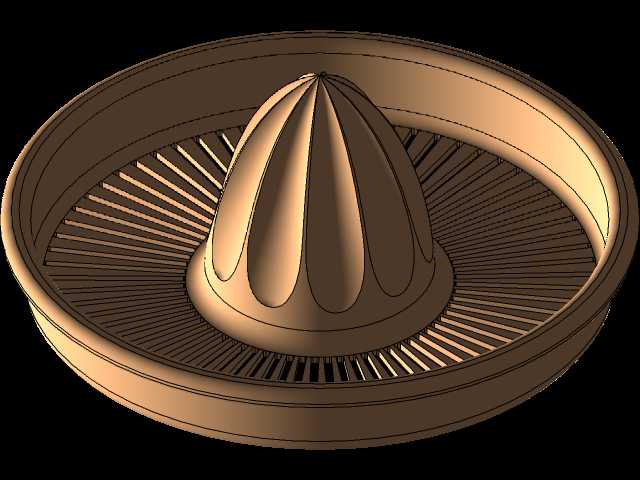

　　该造型围绕小型厨房鲜果取汁场景展开，核心功能是将对半切开的柠檬、橙子、青柠等柑橘类果实按压在中央凸锥上，通过旋转摩擦与挤压使果汁沿锥面沟槽流出，再经外围环形滤栅分离果籽、粗纤维与大块果肉，最终汇入外圈集汁槽内。整体结构没有复杂运动机构，依靠人手下压并转动果实完成取汁，适合家庭厨房、饮品吧台、轻食门店等低频、小批量鲜榨操作场景，也可作为台式电动榨汁机的替换压头组件使用。

　　从结构分区看，中央凸锥是直接参与榨汁的工作部位。锥面采用多瓣凸起棱筋与内凹弧面交替布置的形式，凸起棱筋在果实旋转时切入果肉囊胞，破坏果汁细胞边界，内凹弧面则形成导流通道，使挤出的汁液顺着锥面向下流动。锥顶做收尖处理，便于对半切开的果实在初始放置时定位，避免按压初期 fruit 滑移；锥底与圆盘衔接处设置圆角过渡，既降低塑胶成型时的应力集中，也减少果汁滞留和清洁死角。凸锥高度需要兼顾常见柠檬、橙子的半径尺寸，过低会使果实压到底盘后无法充分接触锥面，过高则导致小果实时握持旋转行程偏大、操作费力。

　　外围环形滤栅承担汁渣分离作用。径向细密筋条从凸锥根部向外辐射，筋条之间形成连续漏汁缝隙，缝隙宽度控制在能够透过果汁、细小果肉，同时阻挡果籽和较厚筋膜的范围内。筋条沿圆周均匀排布，受压时可将果实切面的支撑力分散到整个圆盘，避免局部变形。滤栅外侧设置加宽的环形集汁槽，槽底略低于滤栅平面，果汁穿过缝隙后在槽内汇集，槽壁外缘向上翻起形成挡边，防止旋转挤压过程中汁液外溅。圆盘最外沿采用圆润卷边形态，握持、搬运和清洗时不易划伤手部，也增强了盘体整体刚性。

　　设计思路上优先考虑食品接触器具的成型工艺与使用清洁性。整体适合采用食品级塑胶一体注塑成型，凸锥棱筋、滤栅筋条、集汁槽和外缘挡边在同一零件上连续过渡，避免装配缝隙藏污纳垢。壁厚分布需要随结构变化逐步过渡：凸锥根部受力集中，壁厚适当加大并设置圆滑过渡；滤栅筋条较细，通过均匀排布保证充模流程一致；外缘环圈相当于加强筋，可减小薄圆盘翘曲。若用于电动榨汁机，底部还需预留与驱动轴或主机定位座配合的安装边界，中心连接位应考虑止转结构、轴向定位面以及密封隔离，防止果汁沿轴进入电机腔。

　　外形边界以圆盘状工作盘为主体，外径需覆盖切开果实的按压范围，并留出集汁槽容量；高度主要由中央凸锥决定，外缘挡边保持低矮，便于果实倾斜旋转。操作时果实切面朝下套入凸锥，手掌下压并往复转动，棱筋连续刮挤果肉，果汁经滤栅进入环槽，果籽和筋膜留在栅板上方。该结构把挤压、导流、过滤、集汁集中在一个零件上，功能路径短，清洗时可直接冲洗，适合作为厨房小器具结构设计与注塑件建模练习对象。
