镂空减重式双铰接传动连杆结构

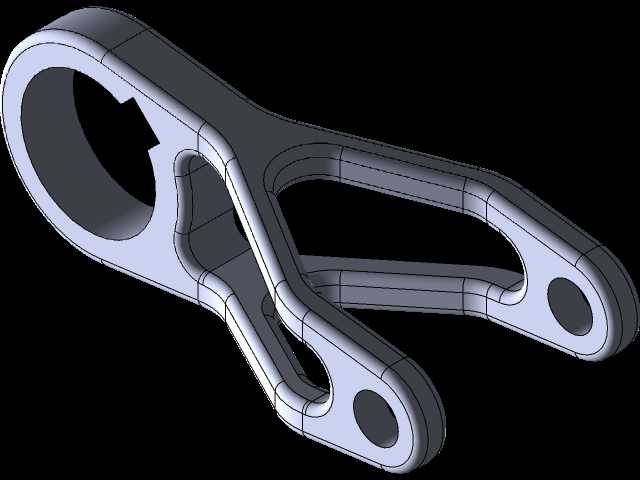

　　这套连杆结构在轻载往复传动场景里承担力臂传递与行程换向的作用，常见于小型工装夹具的摆臂机构、手动压紧装置的联动杆、轻工设备的门体启闭连杆，也可作为教学实训中平面四杆机构的演示构件。零件一端为大直径带缺口的卡接环，缺口结构用于卡入对应轴颈的平位或销槽，装配时无需沿轴端长距离套入，可从径向直接卡合后再通过侧向紧固件锁止，大幅缩短狭小装配空间内的操作路径；环体内壁为整圆配合面，缺口两侧保留足够壁厚，卡入轴件后配合锁紧件可消除周向转动间隙，避免传动过程中出现冲击异响。

　　杆身采用分叉式双梁布局，从大环侧向延伸出上下两条平行臂体，两臂之间留出大面积镂空区域，在保证截面抗弯模量的前提下削减冗余材料：连杆工作时主要承受沿杆身轴向的拉压载荷与小幅面内弯曲力矩，双梁结构的材料分布远离中性层，同等重量下抗弯能力远高于实心等宽板件，镂空区域同时可作为走线、避让相邻运动部件的空间，当连杆在摆角范围内往复运动时，周边的传感器线束、小型气缸管路可从镂空区穿过，不会与臂体发生运动干涉。

　　两条臂体的末端各自设置一个同轴销轴孔，孔位贯穿臂体厚度方向，用于装入铰接销与从动件形成回转副；双孔分置在两臂端头的布局，让被连接的从动件端头可插入两臂之间的空隙，销轴同时穿过上臂孔、从动件孔、下臂孔，形成双侧支撑的铰接结构，相比单侧板面外挂铰接的形式，双侧支撑的销轴受力对称，不会产生单侧弯矩，铰接处的磨损更均匀，长期往复运行后销轴与孔的配合间隙增长速度更慢。

　　建模过程中先绘制杆身的外轮廓引导线，以大环中心、臂身过渡拐点、末端销孔中心为关键控制点，勾勒出流畅的弧形外边缘，避免轮廓出现直角转折——应力集中往往出现在截面突变的尖角位置，圆弧过渡可让载荷沿臂体连续传递，在反复交变受力的工况下不易萌生疲劳裂纹。大端环体的缺口宽度根据被卡轴的平位尺寸设定，缺口开口量略小于轴径，保证卡入后环体自身的弹性抱紧力可初步固定位置；环体厚度与臂身厚度保持一致，整体为等厚板状零件，可直接通过板材线切割、激光切割下料后再精加工孔位，也可采用锻造毛坯后铣削成型，加工工艺性良好。

　　尺寸边界方面，大端环的外径根据配合轴的直径设定，环壁径向厚度取轴径的0.25~0.3倍，既保证环体卡接后的结构强度，也不会因壁厚过大导致整体重量超标；两臂末端销孔的中心距严格按照传动机构的行程要求计算，孔中心与大环中心的距离决定连杆的力臂长度，直接影响输入端驱动力与输出端行程的配比；两臂之间的镂空宽度需大于从动件连接端头的厚度，预留0.5~1mm的侧向间隙，避免运动过程中臂体与从动件发生摩擦；零件整体厚度根据承载大小选取，轻载手动机构可取6~10mm板厚，承受气动驱动力的场景可适当增加厚度并在孔位处加装衬套，衬套采用耐磨铜材或工程塑料，可在磨损后单独更换，无需整体替换连杆。

　　装配校核阶段需重点验证三个铰接点的运动轨迹：大端卡环与主动轴同步转动，两个末端销孔绕销轴摆动，整个连杆在运动包络内不能与设备机架、相邻杆件发生碰撞，镂空区域的边缘要做倒圆处理，既去除切割后的毛刺，也降低应力集中系数；销轴孔的配合公差选H7间隙配合，保证铰接转动灵活的同时控制回程间隙，若用于精度要求较高的定位机构，可在孔内安装滚针轴承提升回转精度与使用寿命。
